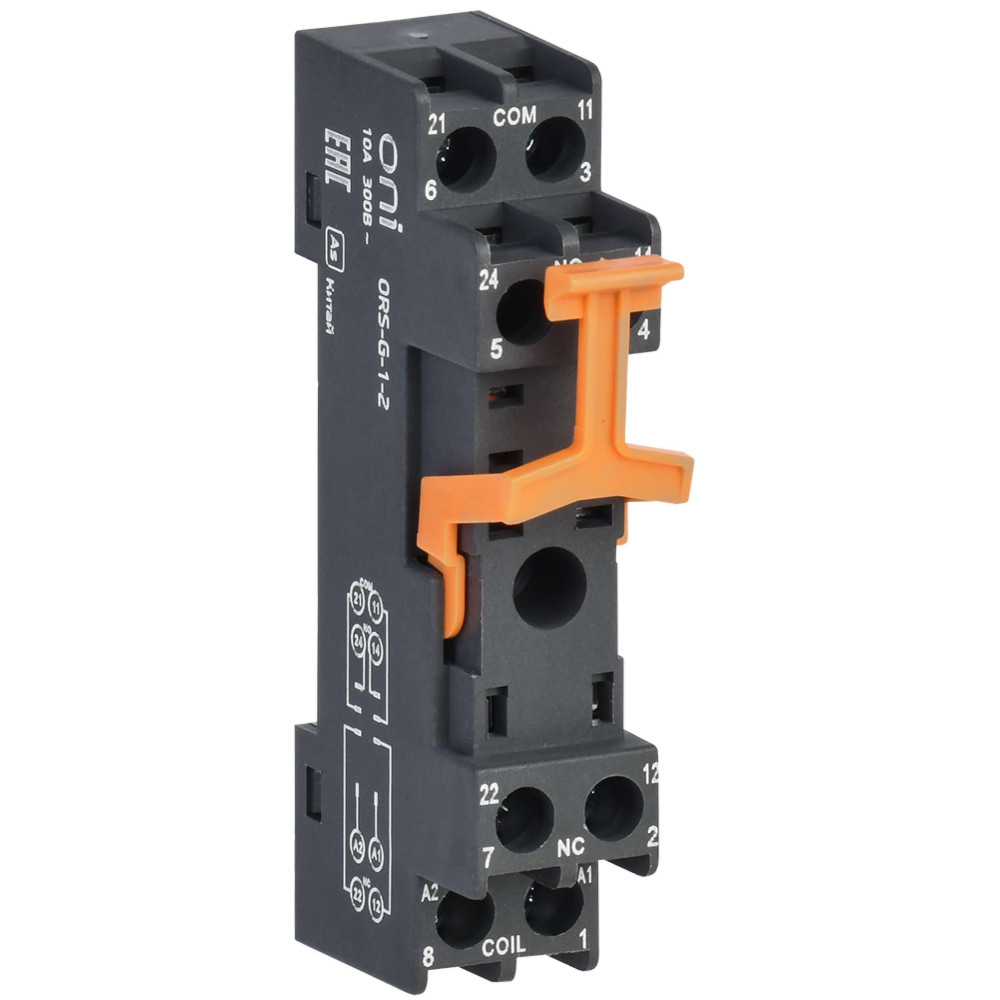

Розетка ORS-G-1-2 для реле OGR-1 2C ONI

ORS-G-1-2-G

Описание
Характеристики

Розетки серии ORS-G устанавливаются на 35-мм монтажную DIN-рейку и предназначены для интерфейсных реле серий OGR.

Преимущества

Любое рабочее положение в пространстве.
Надежное крепление на DIN-рейку.
Высококачественные материалы корпуса и контактов.
Надежная фиксация реле в розетке.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ONI_Socket_ORS_G_passp_3_mult.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
ORS-G-1-2-G.STEP

Информационные материалы

Альбом совместимости оборудования релейной автоматики
Sovmestimost_oborudovaniya_relejnoj_avtomatiki_ONI.pdf

Класс: Релейный разьем (ID: EC001456)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF005580	Количество пинов - штырьков	8
EF000227	Номин ток	10	А
EF000008	Ширина	15.8	мм
EF003444	Возможнотсь расширения	Нет
EF004220	Номин напряжение перемен тока	300	В
IEK_F000544	Ремонтопригодность	Нет
EF003961	Тип подключения	Винтовое соединение
EF005474	Степень защиты - IP	IP20
EF002386	Температура эксплуатации	-40...70	°C
EF003983	Рабочее напряжение	300	В
EF000049	Глубина	29.0	мм
EF000040	Высота	73.0	мм
EF003340	Со съемными зажимами	Нет
EF000085	Сечение проводника	0,5...2,5	мм²

Характеристики

class Релейный разьем
Возможнотсь расширения Нет
Высота 73.0
Гарантийный срок, Лет 1
Глубина 29.0
Количество пинов - штырьков 8
Номин напряжение перемен тока 300
Номин ток 10
Рабочее напряжение 300
Ремонтопригодность Нет
Сечение проводника 0,5...2,5
Со съемными зажимами Нет
Степень защиты - IP IP20
Температура эксплуатации -40...70
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип подключения Винтовое соединение
Ширина 15.8

В наличии на складе: 18536 шт.

270р.

На складе: 18536
Код товара: ORS-G-1-2-G
Артикул: ORS-G-1-2-G
