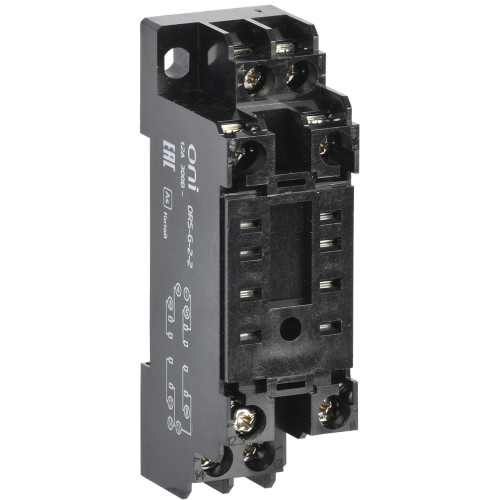

Розетка ORS-G-2-2 для реле OGR-2 2C ONI

ORS-G-2-2-G

Описание
Характеристики

Реле промежуточные серии OGR предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами.

Аналоги: ORS-G-2-4-G

Преимущества

Любое рабочее положение в пространстве.
Надежное крепление на DIN-рейку.
Высококачественные материалы корпуса и контактов.
Надежная фиксация реле в розетке.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ONI_Socket_ORS_G_passp_3_mult.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
ORS-G-2-2-G.STEP

Информационные материалы

Альбом совместимости оборудования релейной автоматики
Sovmestimost_oborudovaniya_relejnoj_avtomatiki_ONI.pdf

Класс: Релейный разьем (ID: EC001456)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF005580	Количество пинов - штырьков	8
EF000227	Номин ток	12	А
EF003961	Тип подключения	Винтовое соединение
EF000049	Глубина	31.0	мм
EF005474	Степень защиты - IP	IP20
EF003444	Возможнотсь расширения	Нет
EF003983	Рабочее напряжение	300	В
EF003340	Со съемными зажимами	Нет
EF000008	Ширина	22.0	мм
EF004220	Номин напряжение перемен тока	300	В
IEK_F000544	Ремонтопригодность	Нет
EF000040	Высота	72.0	мм
EF000085	Сечение проводника	0,5...2,5	мм²
EF002386	Температура эксплуатации	-40...70	°C

Характеристики

class Релейный разьем
Возможнотсь расширения Нет
Высота 72.0
Гарантийный срок, Лет 1
Глубина 31.0
Количество пинов - штырьков 8
Номин напряжение перемен тока 300
Номин ток 12
Рабочее напряжение 300
Ремонтопригодность Нет
Сечение проводника 0,5...2,5
Со съемными зажимами Нет
Степень защиты - IP IP20
Температура эксплуатации -40...70
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип подключения Винтовое соединение
Ширина 22.0

В наличии на складе: 33164 шт.

50р.

На складе: 33164
Код товара: ORS-G-2-2-G
Артикул: ORS-G-2-2-G
