Розетка трёхъярусная ORS-M для реле ORM 2C ONI

ORS-M-2-2-G

Описание
Характеристики

Розетки серии ORS-M устанавливаются на 35-мм монтажную DIN-рейку и предназначены для интерфейсных реле серий ORM 2C.

Аналоги: ORS-M-1-2-G

Преимущества

Любое рабочее положение в пространстве.
Надежное крепление на DIN-рейку.
Высококачественные материалы корпуса и контактов.
Надежная фиксация реле в розетке.
Удобное расположение клемм для подключения.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

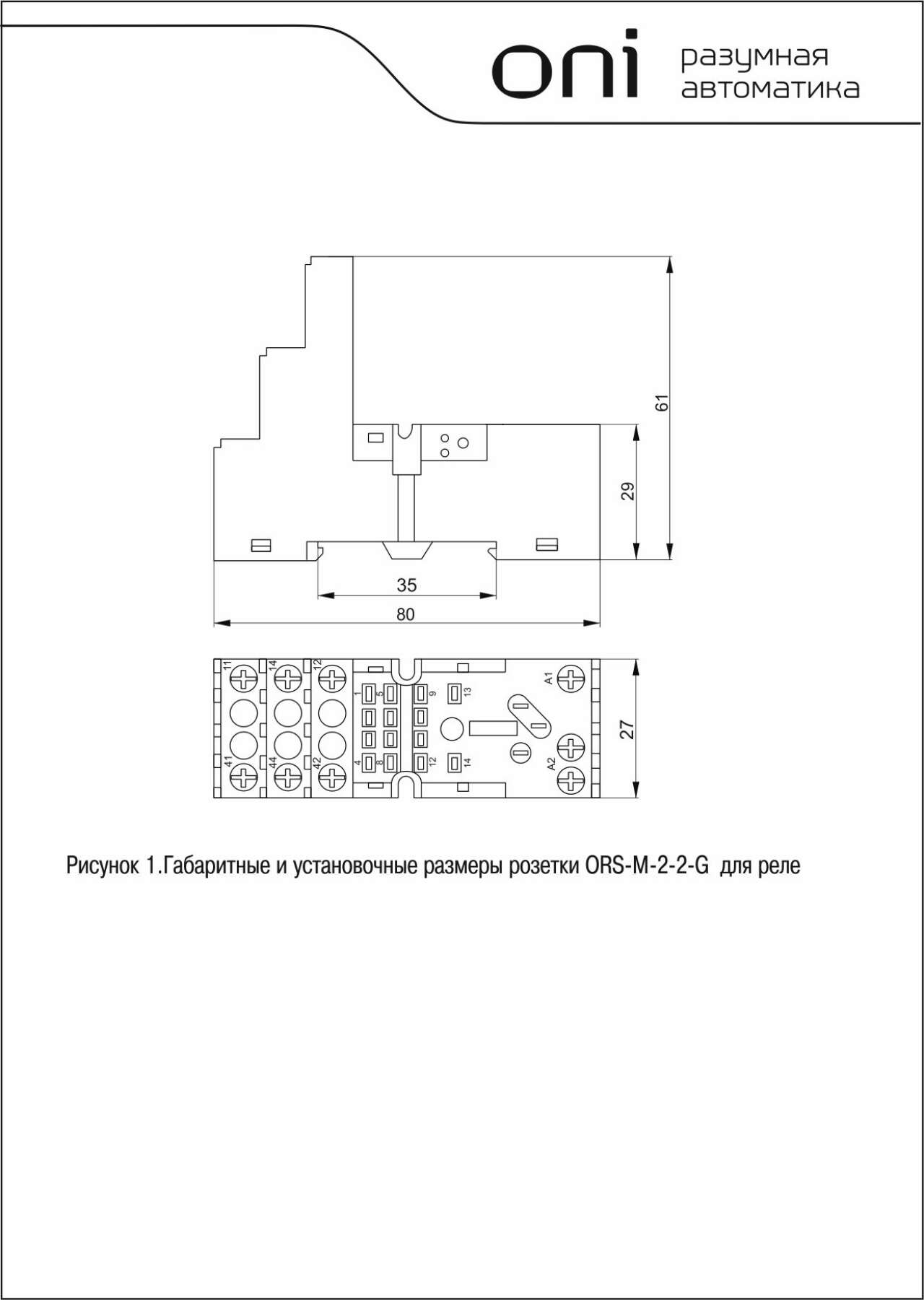

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
AS704-B.stp

Класс: Релейный разьем (ID: EC001456)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF005580	Количество пинов - штырьков	8
EF000227	Номин ток	10	А
EF000049	Глубина	61.0	мм
EF000040	Высота	80.0	мм
EF002386	Температура эксплуатации	-40...70	°C
EF000008	Ширина	27.0	мм
EF005474	Степень защиты - IP	IP20
EF003444	Возможнотсь расширения	Нет
EF004220	Номин напряжение перемен тока	300	В
EF003340	Со съемными зажимами	Нет
IEK_F000544	Ремонтопригодность	Нет
EF000085	Сечение проводника	0,5...2,5	мм²
EF003961	Тип подключения	Винтовое соединение
EF003983	Рабочее напряжение	300	В

Характеристики

class Релейный разьем
Возможнотсь расширения Нет
Высота 80.0
Гарантийный срок, Лет 1
Глубина 61.0
Количество пинов - штырьков 8
Номин напряжение перемен тока 300
Номин ток 10
Рабочее напряжение 300
Ремонтопригодность Нет
Сечение проводника 0,5...2,5
Со съемными зажимами Нет
Степень защиты - IP IP20
Температура эксплуатации -40...70
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип подключения Винтовое соединение
Ширина 27.0

В наличии на складе: 84857 шт.

402р.

На складе: 84857
Код товара: ORS-M-2-2-G
Артикул: ORS-M-2-2-G
