Реле напряжения и тока с дисплеем ORVI 1 фаза сквозное подключение 63А 220В АС IEK

ORVI-03-A220-63A-LED

Описание
Характеристики

Реле контроля напряжения ORV предназначены для контроля параметров напряжения сети и срабатывания защиты при выходе их значений за установленные границы.

Преимущества

Контроль понижения или повышения напряжения в электрической сети, а также контроль повышения тока нагрузки для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки времени и диапазона срабатывания.
Элементная база от ведущих мировых производителей.
Коммутация тока до 63А.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Rele_ORV_passp_mult_4.pdf

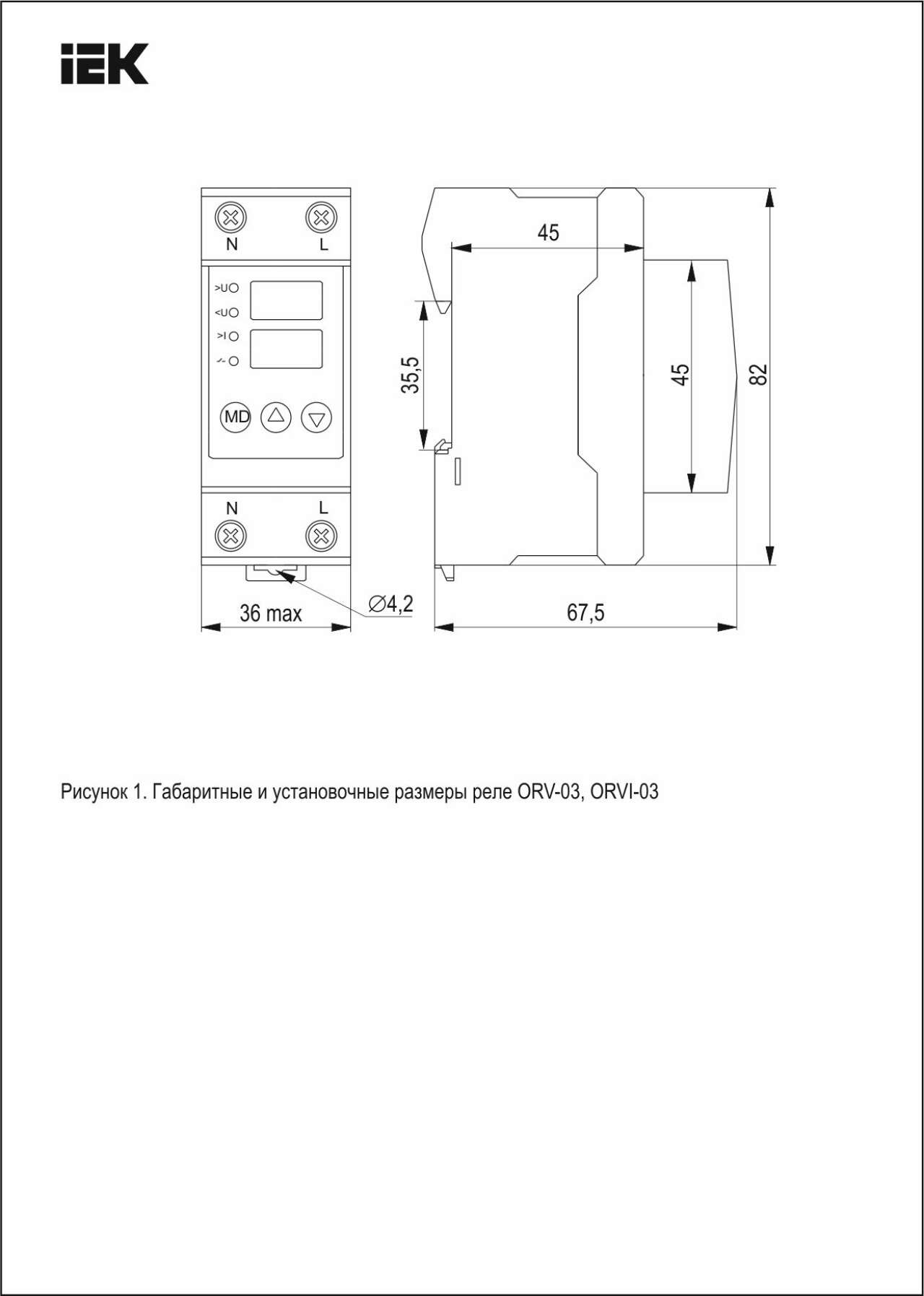

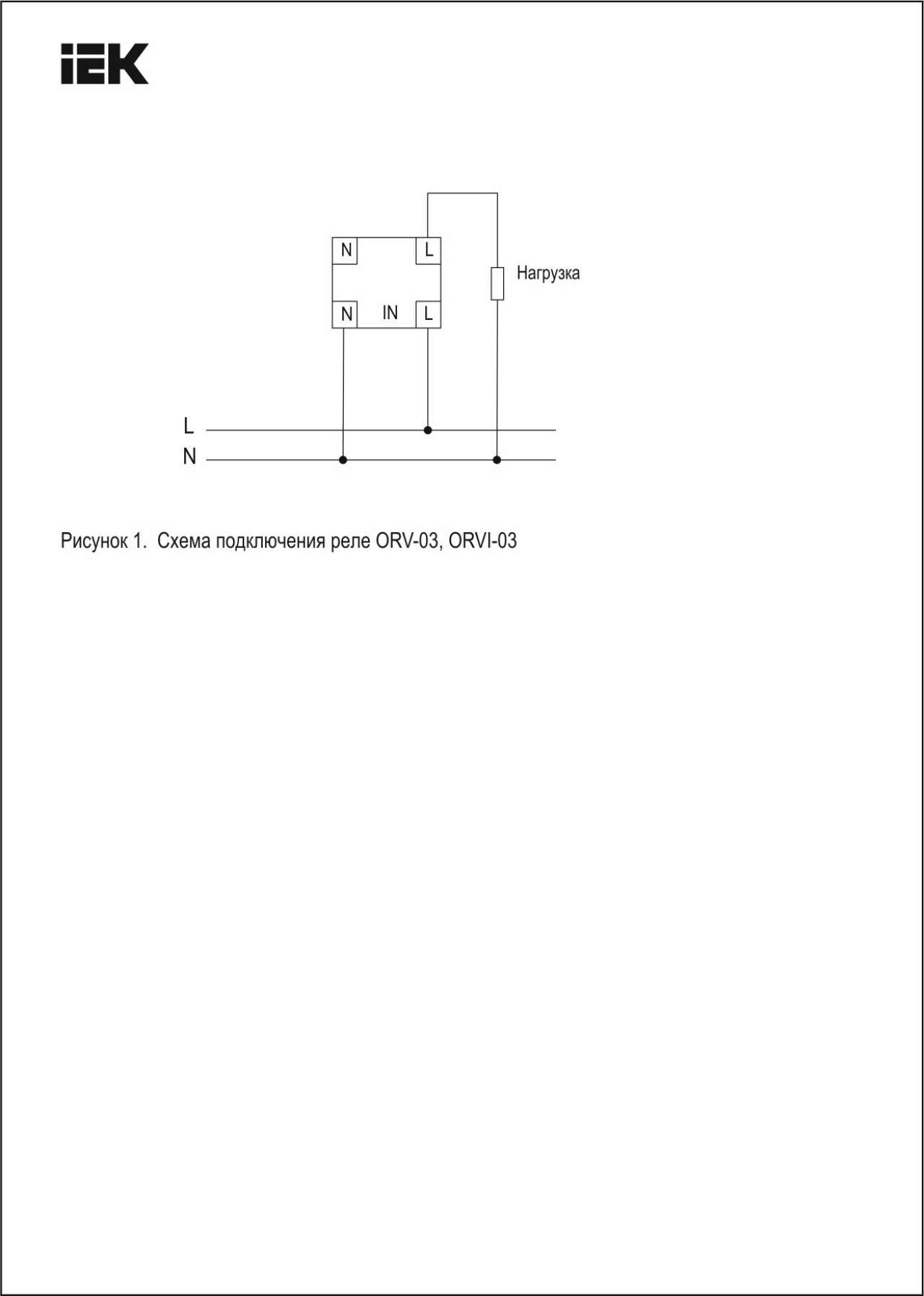

Дополнительные изображения

Модели для проектировщиков

STEP-формат
ORVI-03-A220-63A-LED.STEP

Класс: Реле контроля напряжения (ID: EC001438)

ID	Описание	Значение	Ед. изм.
EF006134	Диапазон измеряемого напряжения №1	145	В
EF006135	Диапазон измеряемого напряжения №2	300	В
EF008242	Тип напряжения управления	Переменный (AC)
EF000002	Номин напряжение	230 АС	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	230	В
IEK_F000666	Номин ток контактных групп при АС-1	63	А
EF003392	Контроль макс однофазного напряжения	Да
EF008191	Макс задержка на отключение	1	с
EF008192	Мин задержка на отключение	1	с
EF000040	Высота	82	мм
EF003398	Функция гистерезиса для напряж при пост токе	Нет
EF008189	Макс задержка на включение	900	с
EF003397	Контроль макс напряжения при постоян токе	Нет
EF003399	Тип измеряемого напряжения	Переменный (AC)
EF008257	Количество переключающих контактов	1
IEK_F000661	Диапазон частоты питающего напряжения	45...65	Гц
IEK_F000672	Индикатор срабатывания реле	Красный светодиод (R)
EF001359	Рабочее положение	Любое
IEK_F000679	Выдержка времени	0,5	с
IEK_F000677	Макс сечение одножильного кабеля	1х2,5	мм²
IEK_F000669	Степень защиты IP клеммы	IP20
IEK_F000678	Макс сечение многожил кабеля с наконечниками	1х2,5	мм²
EF003390	Контроль мин однофазного напряжения	Да
IEK_F000223	Мех износостойкость	10^7	циклов
IEK_F000544	Ремонтопригодность	Нет
EF002386	Температура эксплуатации	-20...+55	°C
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF000167	Вес	0,250	кг
EF008190	Мин задержка на включение	2.0	с
EF003396	Контроль мин напряжения при постоян токе	Нет
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000049	Глубина	68	мм
EF006786	Степень загрязнения	2
EF006785	Категория перенапряжения	3
IEK_F000667	Номин напряжение контактной группы	300 AC	В
IEK_F000201	Электр износостойкость	10^6	циклов
EF000008	Ширина	36	мм
EF003393	Контроль макс трехфазного напряжения	Нет
EF003394	Функция гистерезиса однофазного напряж	Да
IEK_F000668	Степень защиты IP лицевая панель	IP40
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF003391	Контроль мин трехфазного напряжения	Нет

Характеристики

class Реле контроля напряжения
Вес 0,250
Выдержка времени 0,5
Высота 82
Гарантийный срок, Лет 1
Глубина 68
Диапазон измеряемого напряжения №1 145
Диапазон измеряемого напряжения №2 300
Диапазон частоты питающего напряжения 45...65
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Кол-во норм разомкнутых - НО контактов 1
Количество переключающих контактов 1
Контроль макс напряжения при постоян токе Нет
Контроль макс однофазного напряжения Да
Контроль макс трехфазного напряжения Нет
Контроль мин напряжения при постоян токе Нет
Контроль мин однофазного напряжения Да
Контроль мин трехфазного напряжения Нет
Макс задержка на включение 900
Макс задержка на отключение 1
Макс сечение многожил кабеля с наконечниками 1х2,5
Макс сечение одножильного кабеля 1х2,5
Мех износостойкость 10^7
Мин задержка на включение 2.0
Мин задержка на отключение 1
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение 230 АС
Номин напряжение контактной группы 300 AC
Номин напряжение питания цепи управ Us AC 50 Гц 230
Номин ток контактных групп при АС-1 63
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...+55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Функция гистерезиса для напряж при пост токе Нет
Функция гистерезиса однофазного напряж Да
Ширина 36
Электр износостойкость 10^6

В наличии на складе: Ожидается поступление

3890р.

Ожидается поступление
Код товара: ORVI-03-A220-63A-LED
Артикул: ORVI-03-A220-63A-LED
