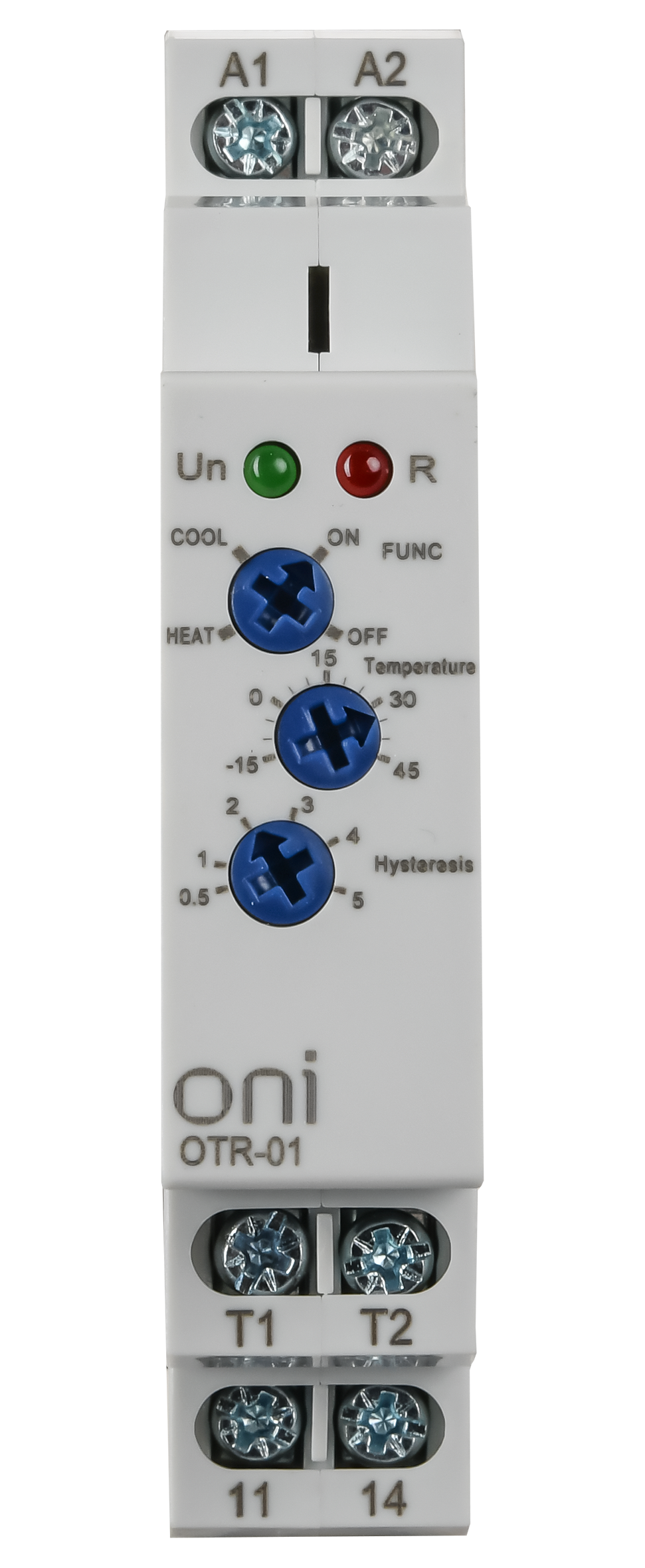

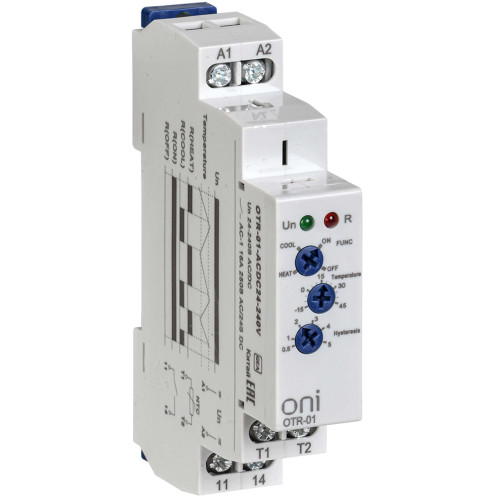

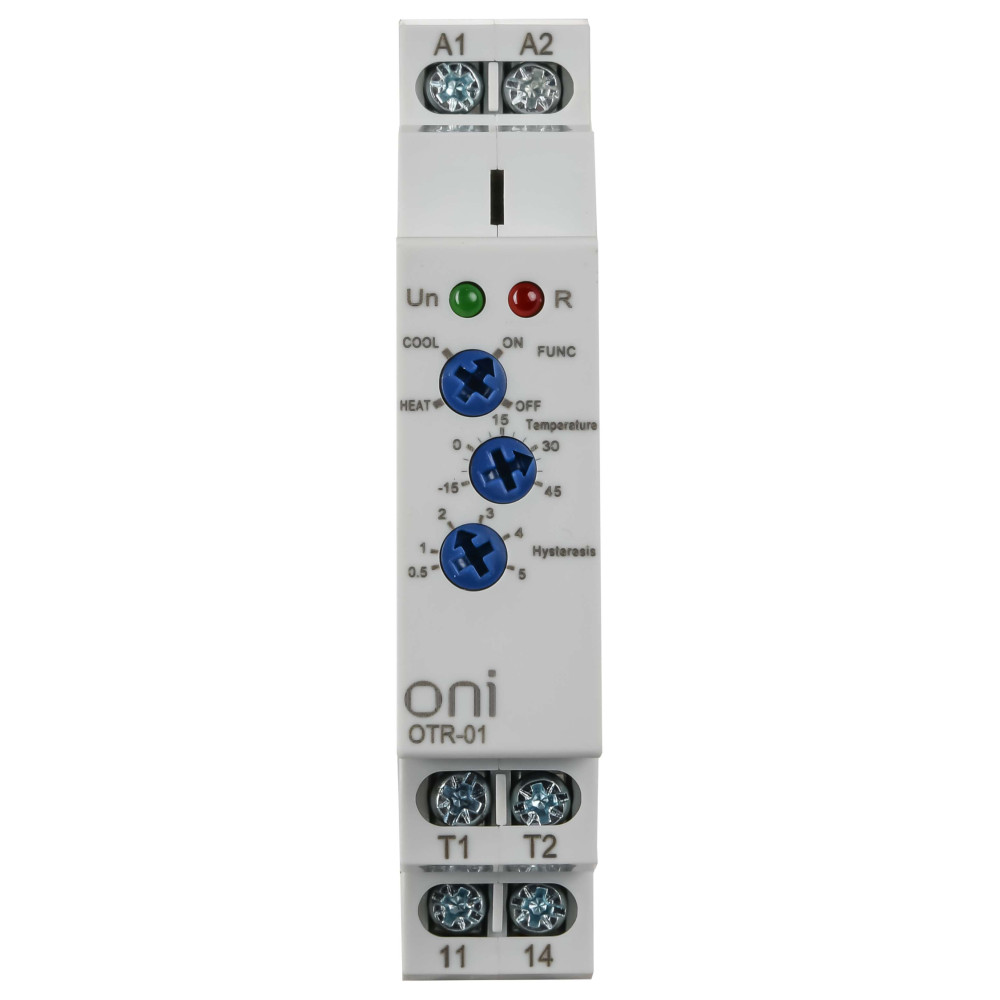

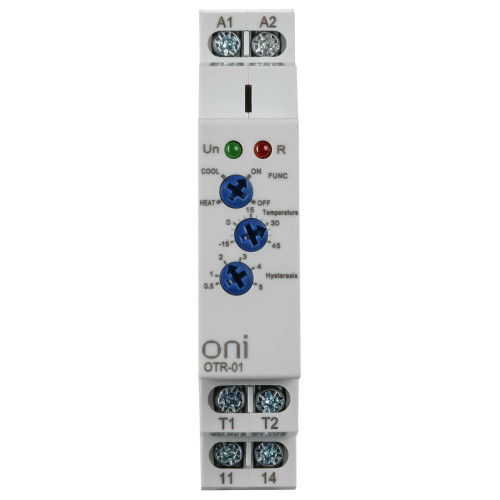

ОформитьРеле температурное OTR-01 1 контакт 24-240В AC/DC ONI
Преимущества
- Широкая область применения.
- Удобство монтажа: реле имеет стандартные размеры шириной 1 модуль и монтируется на DIN- рейку 35 мм.
- Коммутируемый ток до 16 А.
- Для настройки требуется только отвертка.

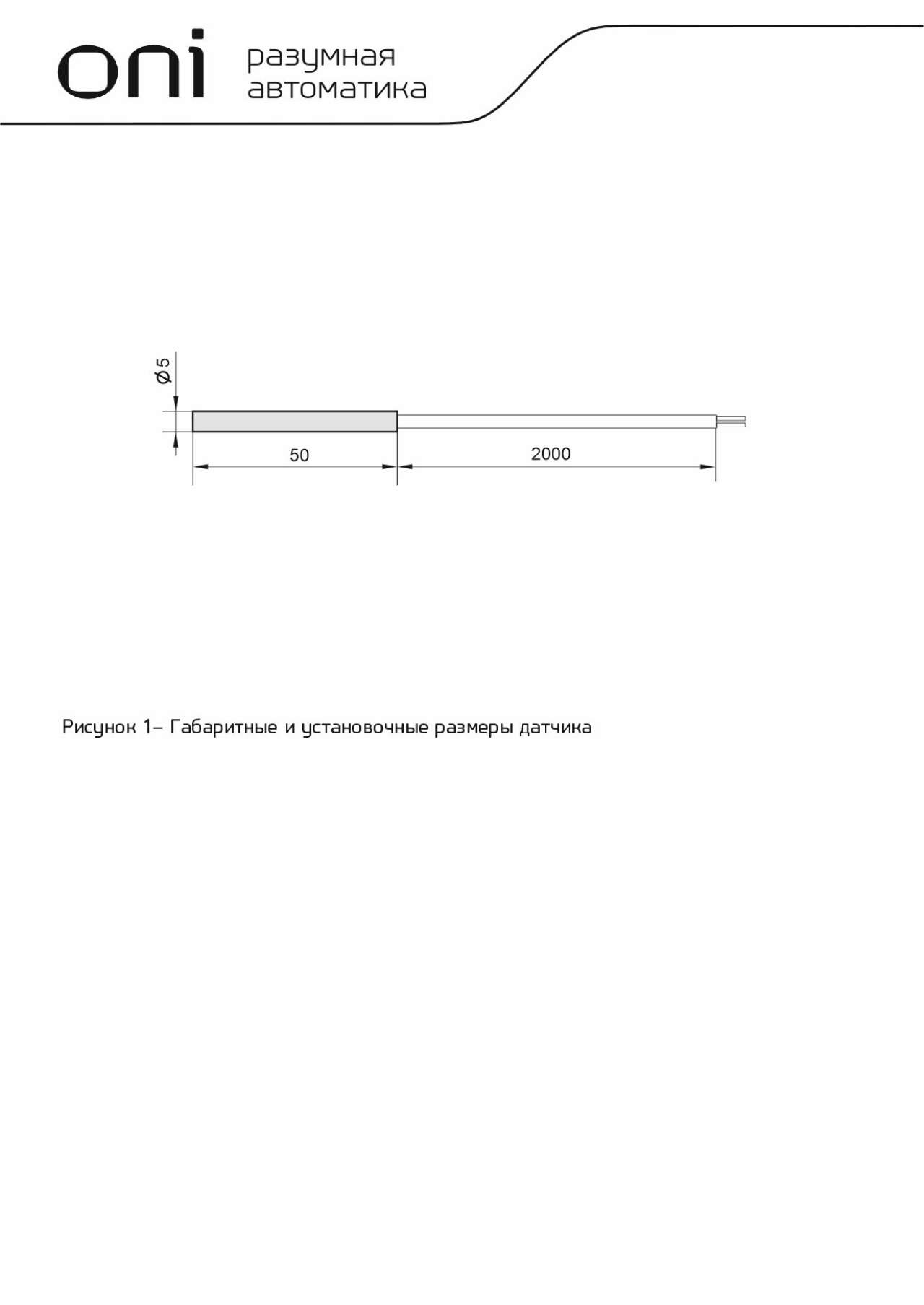

- Поставляется в комплекте с внешним температурным датчиком.
- Для настройки требуется только отвертка.
- Выбор режима работы.
- Универсальное питание 24-240 В AC/DC.
Документация
Сертификаты

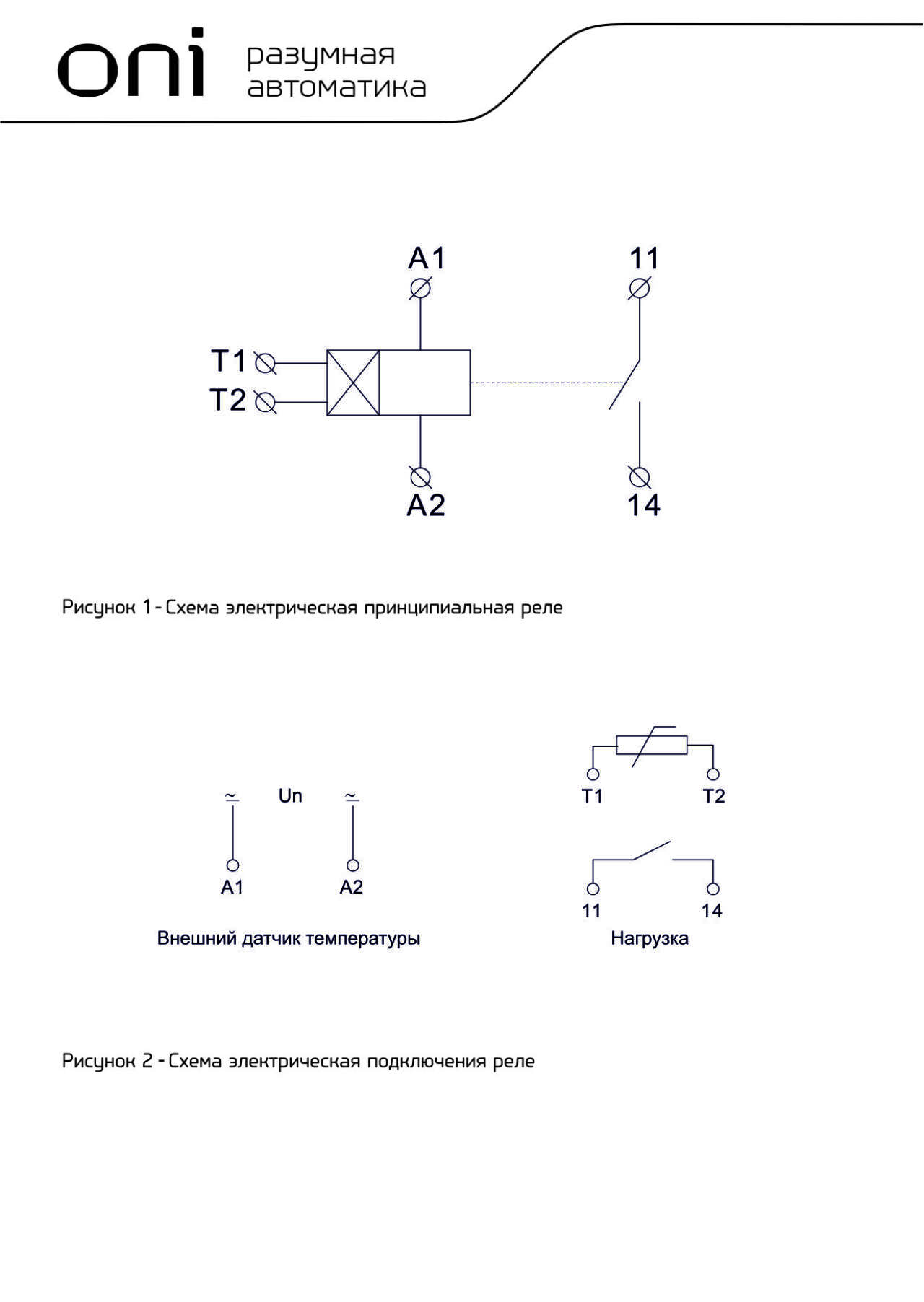

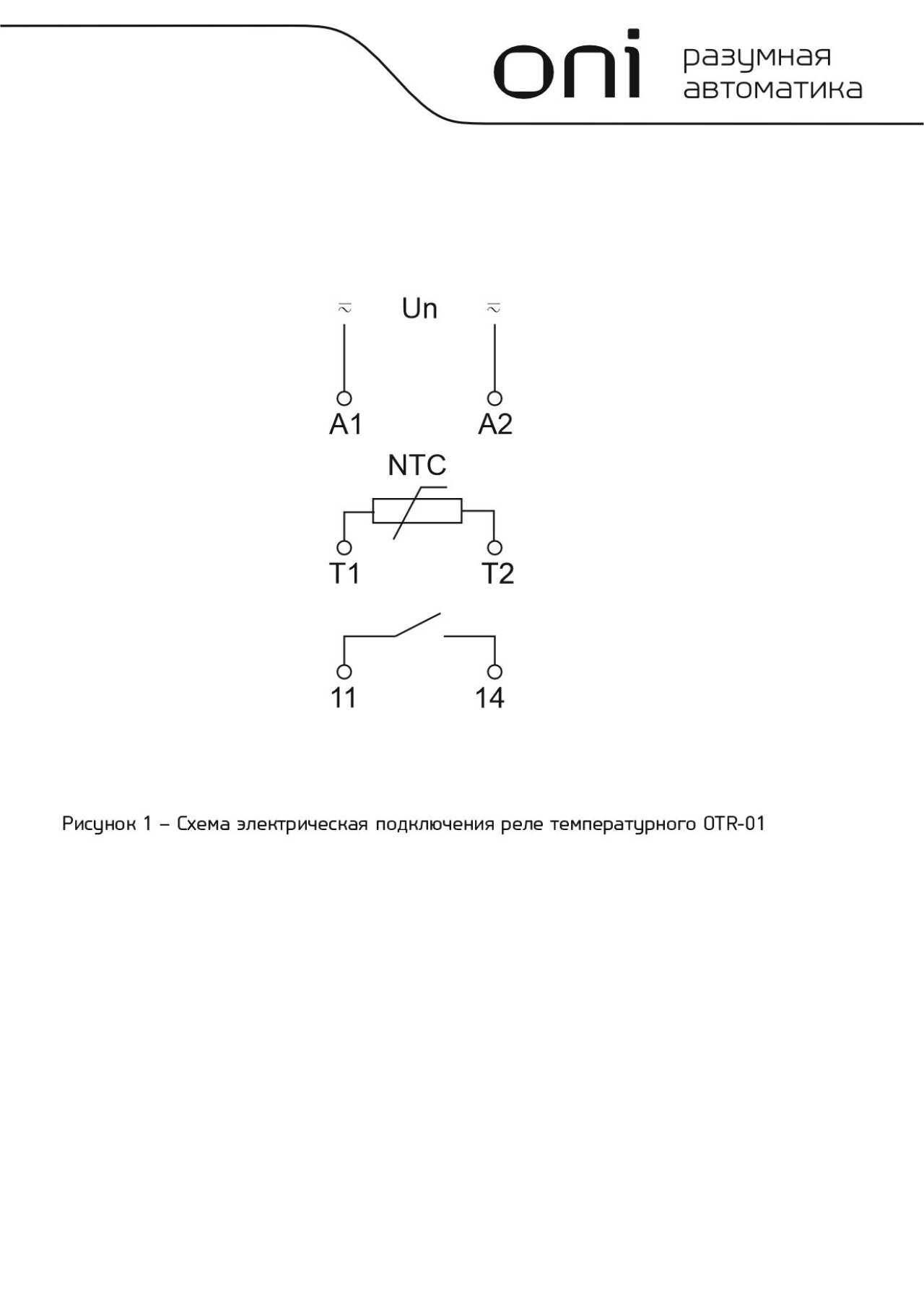

Схемы подключения
Дополнительные изображения
- Изображение
OTR-01-ACDC24-240V_DOP_7.png - Изображение
OTR-01-ACDC24-240V_DOP_6.png - Изображение
OTR-01-ACDC24-240V_DOP_3.png - Изображение
OTR-01-ACDC24-240V_DOP_1.png - Изображение
ONI_Rele_OTR-01_passp_2_G2.jpg - Изображение
ONI_Rele_OTR-01_passp_2_G1.jpg - Изображение
listovka_ONI_Rele_temperatyrnie.pdf - Изображение
OTR-01-ACDC24-240V_DOP_2.png - Изображение
OTR-01-ACDC24-240V_DOP_4.png - Изображение
OTR-01-ACDC24-240V_DOP_5.png - Изображение
Модели для проектировщиков
Класс: Температурное реле (ID: EC002616)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF002282 | Номин коммутируемый ток контактов реле | 16 | А |
| EF003948 | Тип датчика | NTC (термистор) | |
| EF003961 | Тип подключения | Винтовое соединение | |
| EF003978 | Номин напряжение питания цепи управ Us AC 50 Гц | 24...240 | В |
| EF003980 | Номин напряж питания цепи управ Us пост тока DC | 24...240 | В |
| EF009790 | Диапазон контролируемых температур | -15...+45 | °C |
| EF000049 | Глубина | 64 | мм |
| EF003979 | Номин напряжение питания цепи управ Us AC 60 Гц | 24...240 | В |
| EF007009 | Регулируемый переключатель откл по температуре | Есть | °C |
| EF000008 | Ширина | 18 | мм |
| EF000040 | Высота | 90 | мм |
| EF002572 | Категория применения | АС1 | |
| IEK_F000004 | Климатическое исполнение | УХЛ4 | |
| EF009789 | Длина внешнего датчика температуры | 2 | м |
| EF008256 | Кол-во норм разомкнутых - НО контактов | 1 | |
| EF005474 | Степень защиты - IP | IP20 | |
| EF009791 | Погрешность измерения температуры | 5 | процентов |
| EF007373 | Температурный гистерезис | 0,5...5 | °C |
| EF007275 | Исполнение устройства | Модульное устройство | |
| IEK_F000675 | Потребляемая мощность | 2 | ВА |
| IEK_F000410 | Диапазон рабочих температур | -20...55 | °C |
Характеристики
- class Температурное реле
- Высота 90
- Гарантийный срок, Лет 2
- Глубина 64
- Диапазон контролируемых температур -15...+45
- Диапазон рабочих температур -20...55
- Длина внешнего датчика температуры 2
- Исполнение устройства Модульное устройство
- Категория применения АС1
- Климатическое исполнение УХЛ4
- Кол-во норм разомкнутых - НО контактов 1
- Номин коммутируемый ток контактов реле 16
- Номин напряж питания цепи управ Us пост тока DC 24...240
- Номин напряжение питания цепи управ Us AC 50 Гц 24...240
- Номин напряжение питания цепи управ Us AC 60 Гц 24...240
- Погрешность измерения температуры 5
- Потребляемая мощность 2
- Регулируемый переключатель откл по температуре Есть
- Степень защиты - IP IP20
- Температурный гистерезис 0,5...5
- Тип датчика NTC (термистор)
- Тип подключения Винтовое соединение
- Ширина 18
- На складе: 11
- Код товара: OTR-01-ACDC24-240V
- Артикул: OTR-01-ACDC24-240V
