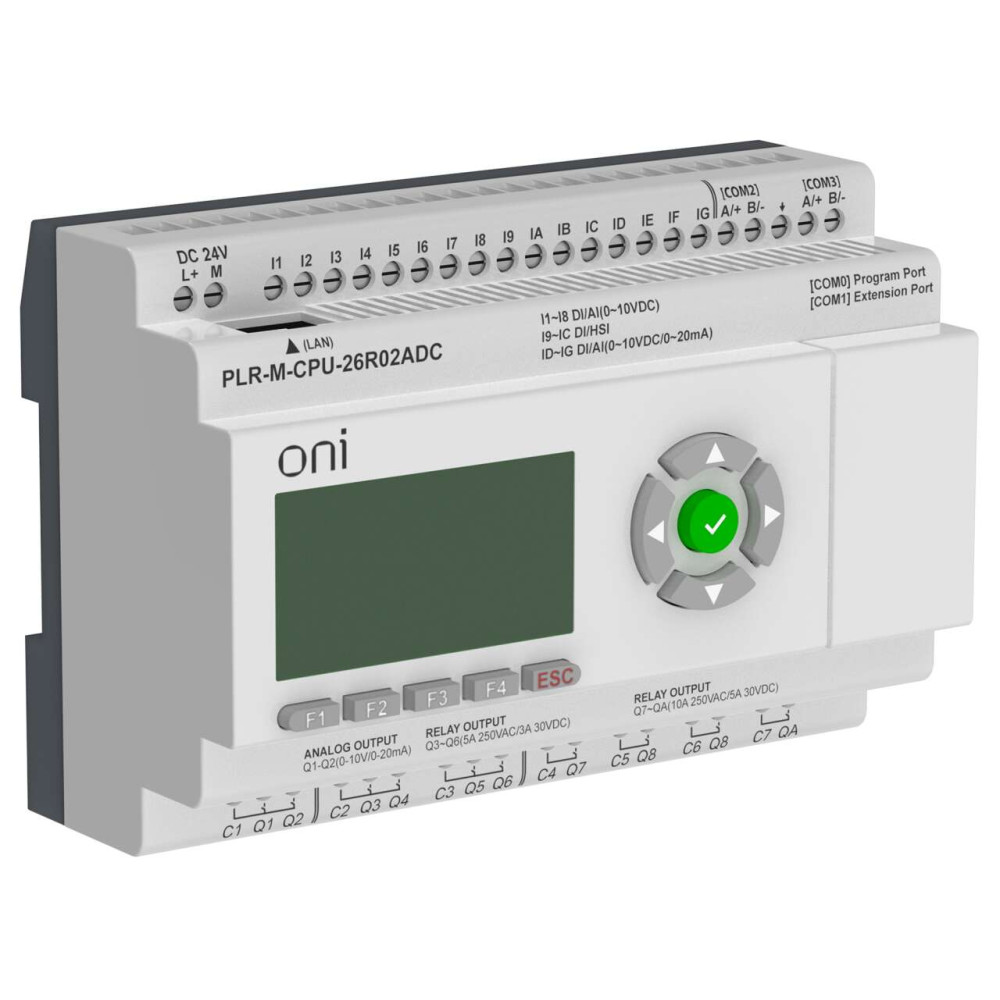

Микро ПЛК ONI. Расширяемая версия. Со встроенным экраном. 16 дискретных входов (4 как 0-20мА, 8 как 0-10В, 4 до 60кГц), 4 релейных выхода, 2 аналоговых выхода 0-20мА/0-10В. RTC. SD карта. 2хRS485. Ethernet. Напряжение питания 24В DC
130296-PLR-M-CPU-26R02ADC
Модуль ЦПУ микро ПЛК ONI с возможностью расширения количества каналов ввода-вывода и коммуникаций с помощью модулей расширения ONI PLR-S. С интегрированным полнофункциональным экраном, 16 дискретными входами, из которых 4 можно использовать как аналоговые 0-20мА, 8 как аналоговые 0-10В и 4 как высокоскоростные счетчики до 60кГц, 4 релейными выходами и 2 аналоговыми выходами 0-20мА/0-10В. Архивация данных процесса при использовании стандартной SD карты. Интегрированы 2 интерфейса RS485 и 1 интерфейс Ethernet с поддержкой Modbus TCP/RTU/ASCII и MQTT протоколов. Предназначен для управления автоматизированным оборудованием. Напряжение питания 24В DC.
Преимущества
- Возможностей программируемого логического реле не хватает, а ПЛК избыточно и дорого? Микро ПЛК ONI обладает всеми необходимыми для современных систем автоматизированного управления функциями. Интегрированные коммуникационные каналы RS485 и Ethernet обеспечивают легкое подключение к промышленной сети, а также программирование без использования дополнительных специализированных аксессуаров.
- Встроенный WEB сервер позволит производить диагностику, мониторинг и изменение параметров процесса при помощи стандартного WEB браузера.
- Требуется вести архив параметров системы? Установите стандартную SD карту в модуль ЦПУ и производите их запись.
- Необходимо передавать данные в ПЛК, HMI, SCADA, MES или облачные системы для их дальнейшей обработки и диагностики? Интегрированные протоколы Modbus TCP/RTU/ASCII и MQTT позволят сделать это быстро и качественно.
- А встроенный экран, который может работать как текстовая панель оператора позволит производить настройку и мониторинг системы даже персоналу, не имеющему навыков программирования.
- Не хватает интегрированных каналов ввода-вывода? Просто добавьте их, подключив модуль расширения прогрммируемого логического реле ONI.
Документация
Сертификаты
Дополнительные изображения
- Инструкция по обновлению прошивки (FW) микро ПЛК ONI PLR-M
ONI_Instrukciya_po_obnovleniyu_proshivki_PLR-M.pdf - Инструкция по настройке микро ПЛК ONI PLR-M для работы по протоколу Modbus TCP
ONI_Instrukciya_po_Modbus_TCP_dlya_PLR-M.pdf - Изображение
listovka_ONI_Micro_PLR-M.pdf - Инструкция по загрузке программы в микро ПЛК ONI PLR-M
ONI_Instrukciya_po_zagruzke_programmy_v_PLR-M.pdf
Модели для проектировщиков
Информационные материалы
- Инструкция по настройке микро ПЛК ONI PLR-M для работы по протоколу Modbus TCP
ONI_Instrukciya_po_Modbus_TCP_dlya_PLR-M.pdf - Инструкция по обновлению прошивки (FW) микро ПЛК ONI PLR-M
ONI_Instrukciya_po_obnovleniyu_proshivki_PLR-M.pdf - Инструкция по загрузке программы в микро ПЛК ONI PLR-M
ONI_Instrukciya_po_zagruzke_programmy_v_PLR-M.pdf
Программное обеспечение
Характеристики
- class Модуль центрального процессора ПЛК
- Возможна дополнит память Нет
- Возможна сборка на полках или стойках Нет
- Возможна установка спереди Нет
- Возможность монтажа на рейку Да
- Высота 90
- Гарантийный срок, Лет 1
- Глубина 58
- Дополнит исполнение - EX ib Нет
- Дополнит исполннение - EX ia Нет
- Дублирование Нет
- Задатчик связей вводы или вывода Нет
- Категория взрывобезопасности по газу Нет
- Категория взрывобезопасности по пыли Нет
- Кол-во HW-интерфейсов Industrial Ethernet 1
- Количество HW-интерфейсов RS-232 1
- Количество HW-интерфейсов RS-485 2
- Количество аналог входов 12
- Количество аналог выходов 2
- Количество беспроводных HW-интерфейсов 1
- Количество релейных выходов 8
- Количество цифров входов 16
- Количество цифров выходов 8
- Крепление на стену-непосредств монтаж Да
- Макс Кол-во адресных аналог портов ввода-вывода 104
- Макс Кол-во адресных цифр портов ввода-вывода 280
- Модель или исполнение Модульный
- Напряжение питания 50 Гц перемен тока-AC -
- Напряжение питания постоян тока - DC 20,4...28,8
- Объем памяти 8,192
- Поддержка AS-Interface Safety at Work Нет
- Поддержка протокола ASI Нет
- Поддержка протокола CAN Нет
- Поддержка протокола Data-Highway Нет
- Поддержка протокола DeviceNet Нет
- Поддержка протокола DeviceNet Safety Нет
- Поддержка протокола EtherNet или IP Да
- Поддержка протокола Foundation Fieldbus Нет
- Поддержка протокола INTERBUS Нет
- Поддержка протокола INTERBUS-Safety Нет
- Поддержка протокола KNX Нет
- Поддержка протокола LON Нет
- Поддержка протокола MODBUS Да
- Поддержка протокола PROFIBUS Нет
- Поддержка протокола PROFINET CBA Нет
- Поддержка протокола PROFINET IO Нет
- Поддержка протокола PROFIsafe Нет
- Поддержка протокола SafetyBUS p Нет
- Поддержка протокола SERCOS Нет
- Поддержка протокола SUCONET Нет
- Поддержка протокола TCP или IP Да
- Поддержка протокола других шинных систем Да
- Подходит для функций безопасности Нет
- Радиостандарт Bluetooth Нет
- Радиостандарт GPRS Да
- Радиостандарт GSM Да
- Радиостандарт UMTS Нет
- Радиостандарт WLAN 80211 Нет
- С дисплеем Да
- С оптическим интерфейсом Нет
- Системное комплектующее Нет
- Тип питающего напряжения Постоянный (DC)
- Ширина 134
В наличии на складе: 249 шт.
90540.00р.
- На складе
- Код товара: PLR-M-CPU-26R02ADC
- Артикул: 130296-PLR-M-CPU-26R02ADC
