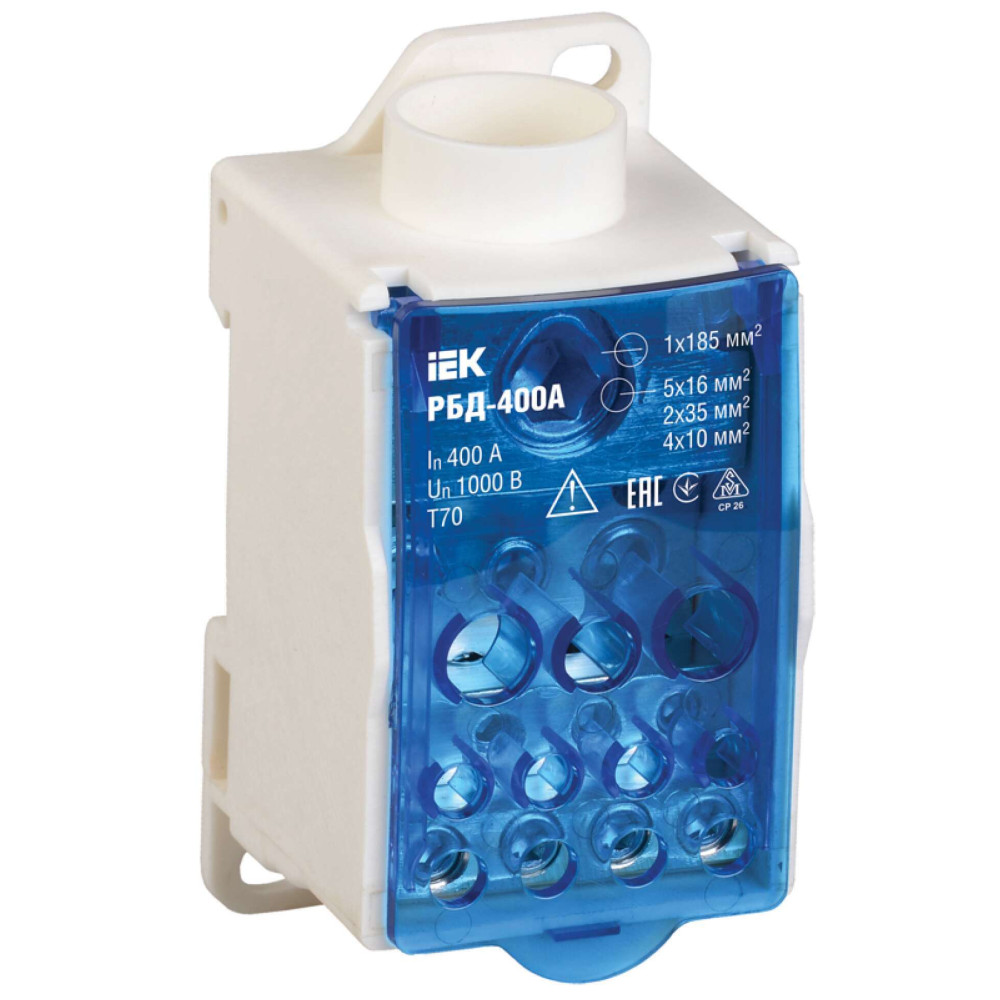

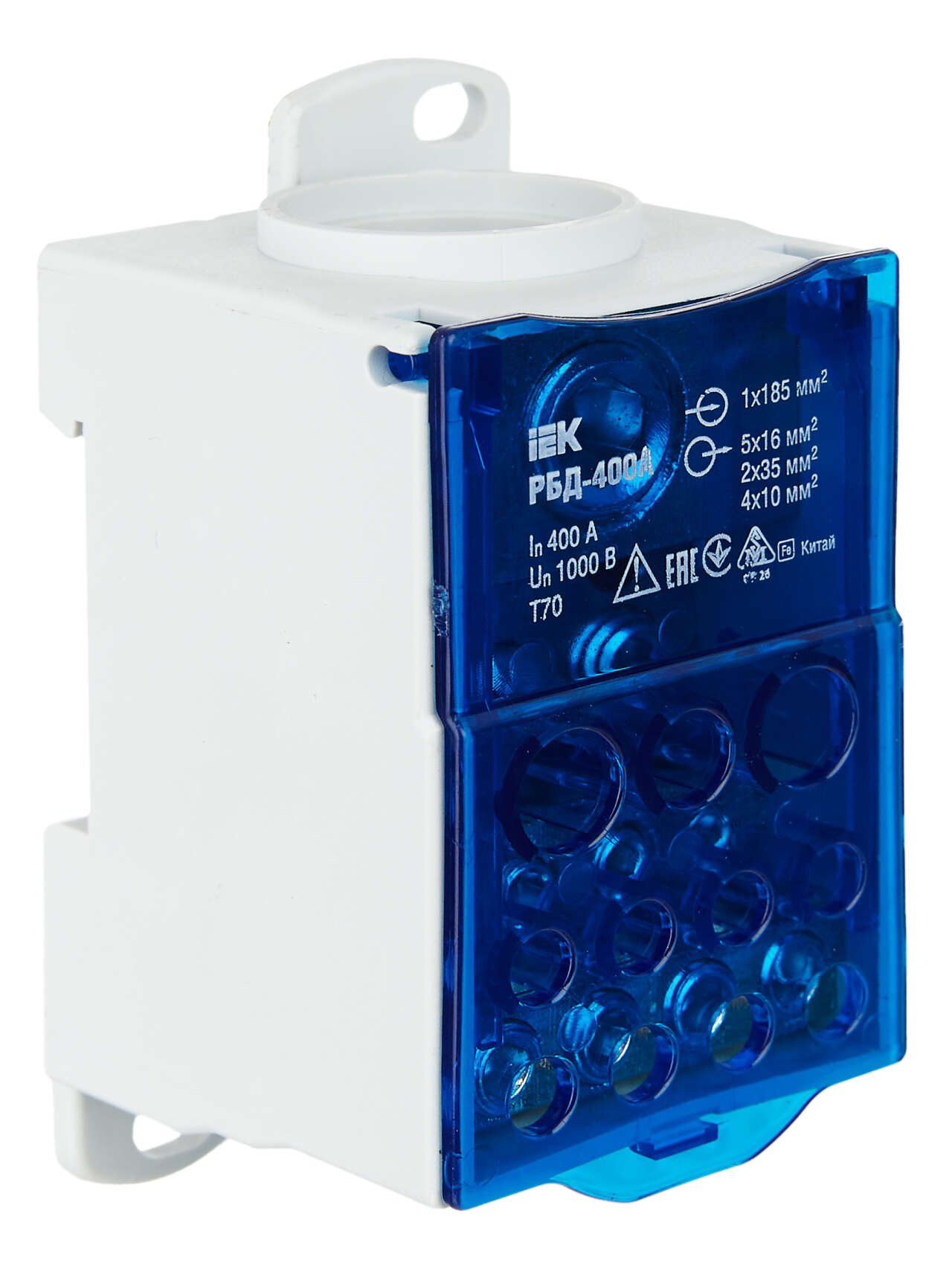

Блок распределительный РБД-400А на DIN-рейку IEK
21958-RBD-400
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

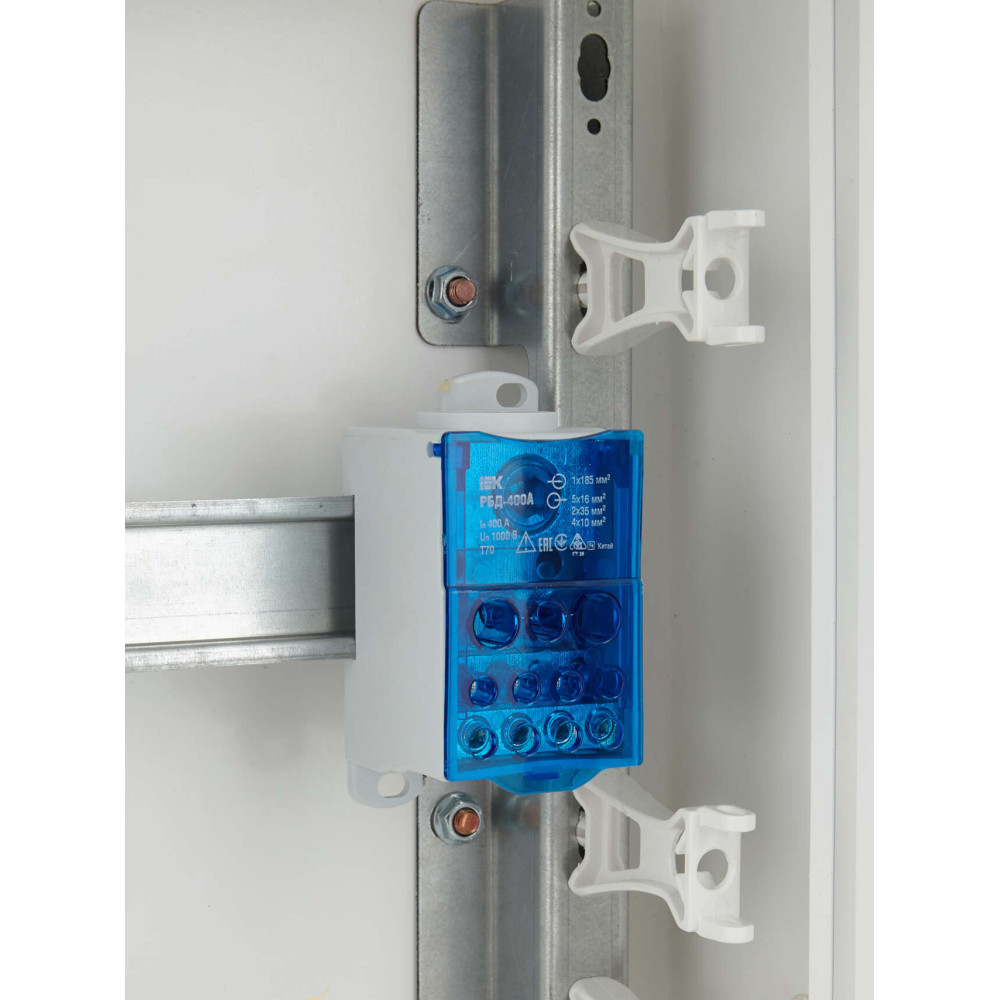

Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.
Преимущества
- Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Особенности конструкции

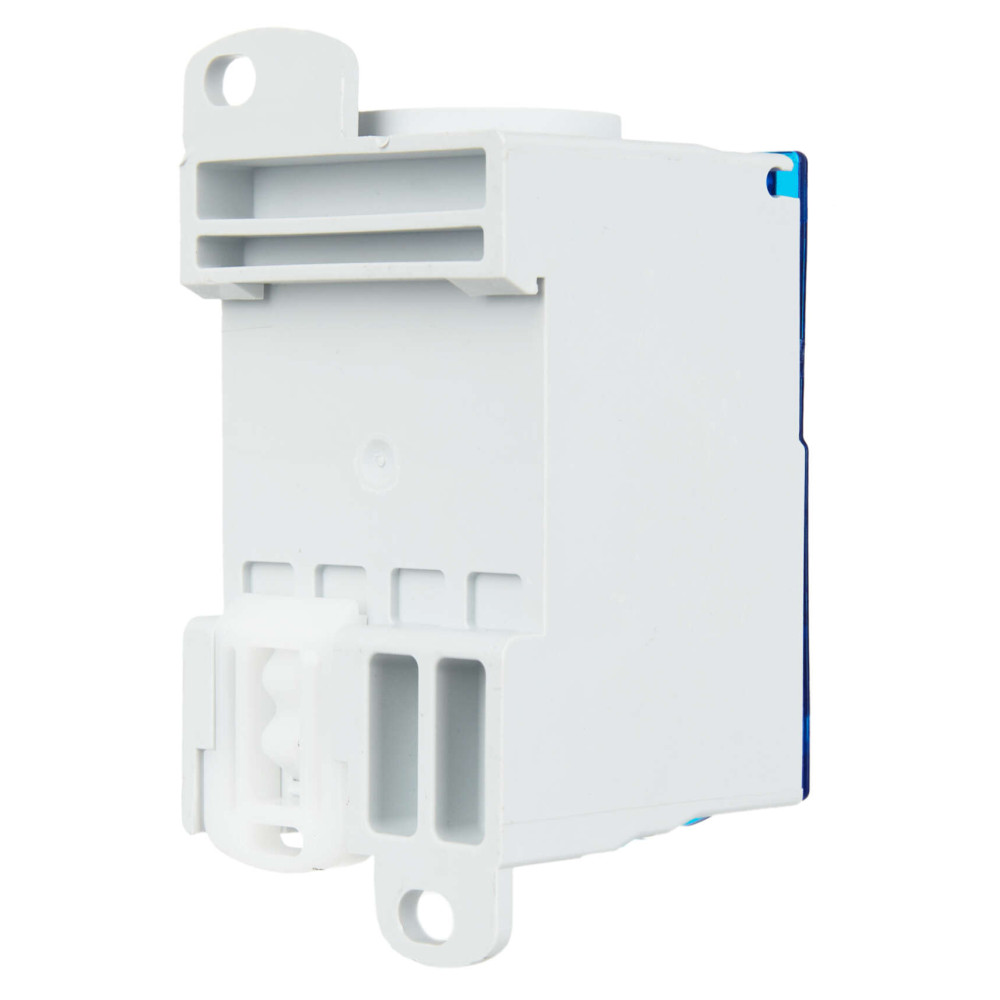

Удобное крепление на DIN-рейку или на монтажную панель.
Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.
Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

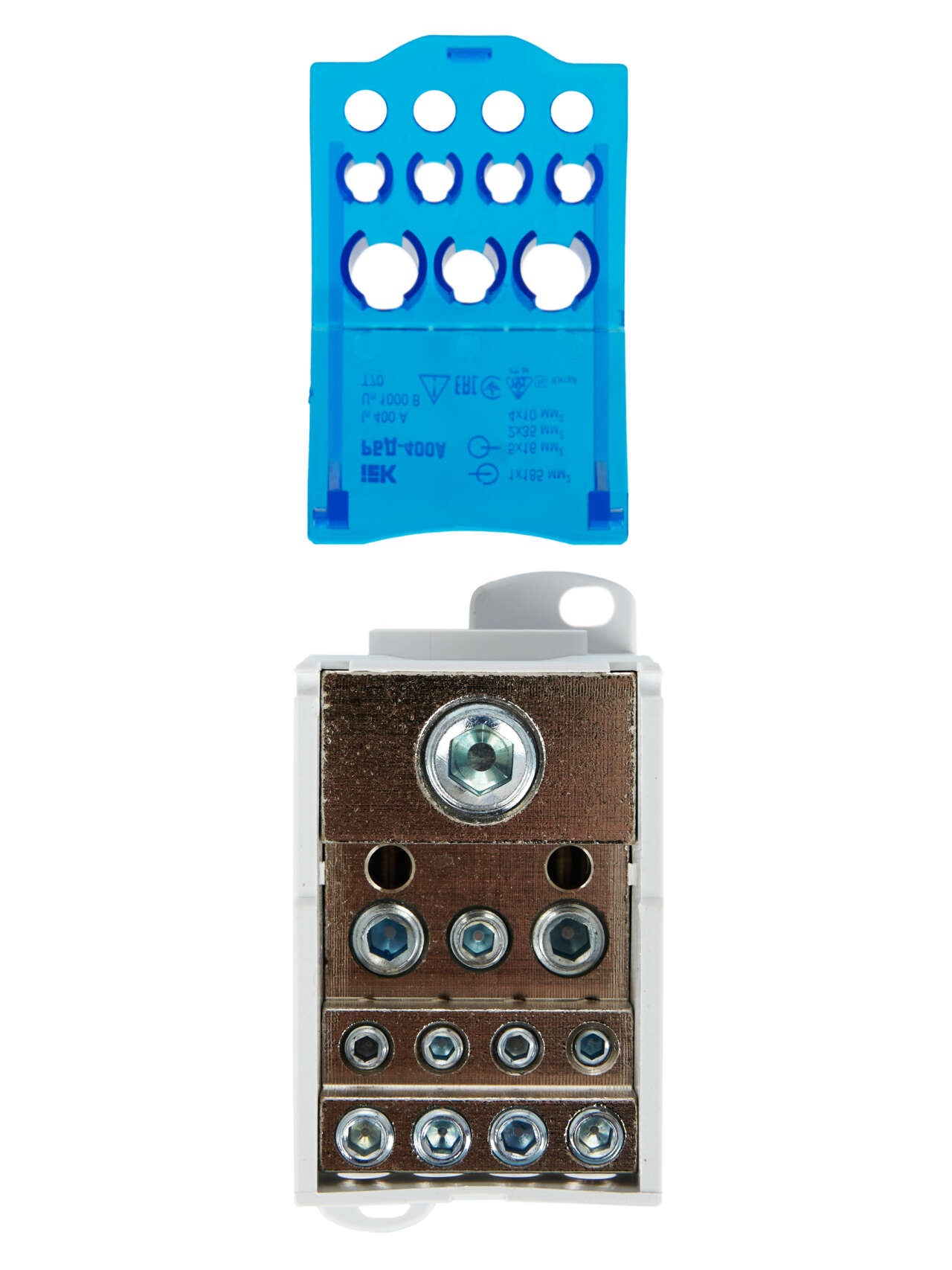

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.
Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.
Документация
Сертификаты

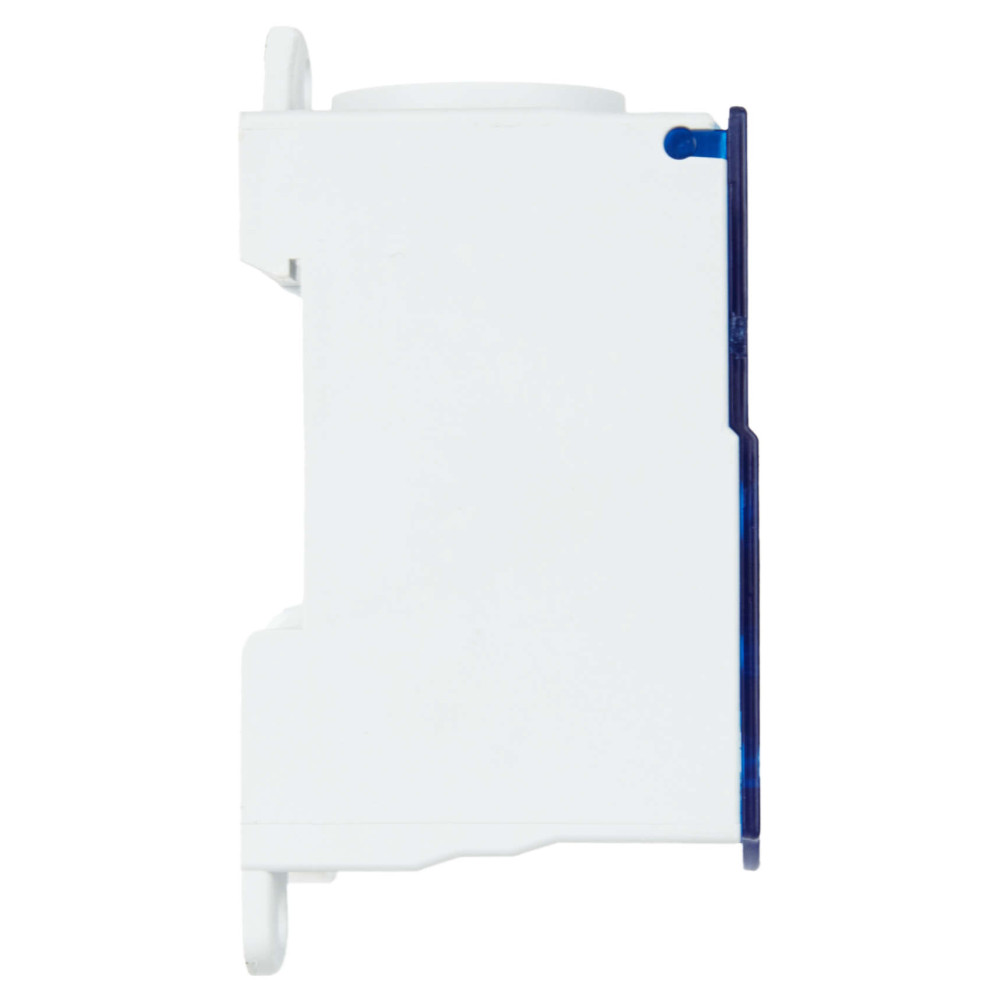

Дополнительные изображения
- Изображение
RBD-400_DOP_8.jpg - Изображение
RBD_passport_4_G3.jpg - Изображение
RBD-400_DOP_4.jpg - Изображение
RBD-400_DOP_6.jpg - Изображение
RBD-400_DOP_7.jpg - Изображение
RBD-400_DOP_3.jpg - Изображение
RBD-400_DOP_9.jpg - Изображение
listovka_Raspred_bloki_RBD_i_RBDp.pdf - Изображение
RBD-400_DOP_5.jpg - Изображение
RBD-400_DOP_1.jpg - Изображение
Характеристики
- class Клеммник силовой или клеммный блок
- Безопасное соединение Да
- Высота 96.0
- Гарантийный срок, Лет 3
- Глубина 51.0
- Количество полюсов 1
- Количество соединений 10 мм² 4
- Количество соединений 16 мм² 5
- Количество соединений бол 25 мм² 3
- Макс среднекрадратичный кратковрем ток Icw 24.5
- Материал контакта Латунь
- Материал корпуса Пластик
- Номин выдерживаемый импульсный ток Ipk 51
- Номин напряжение 1000
- Номин ток 400
- Общ количество соединений 12
- Сечение подкл проводников на входe 1х185
- Сечение подкл проводников на выходe 5х16; 2х35; 4х10
- Степень защиты - IP IP20
- Температура эксплуатации -40...+70
- Тип или способ подключения Винт
- Тип монтажа DIN-рейка / винт
- Частота 50 Гц
- Ширина 48.0
В наличии на складе: 3970 шт.
3470.00р.
- На складе
- Код товара: RBD-400
- Артикул: 21958-RBD-400
