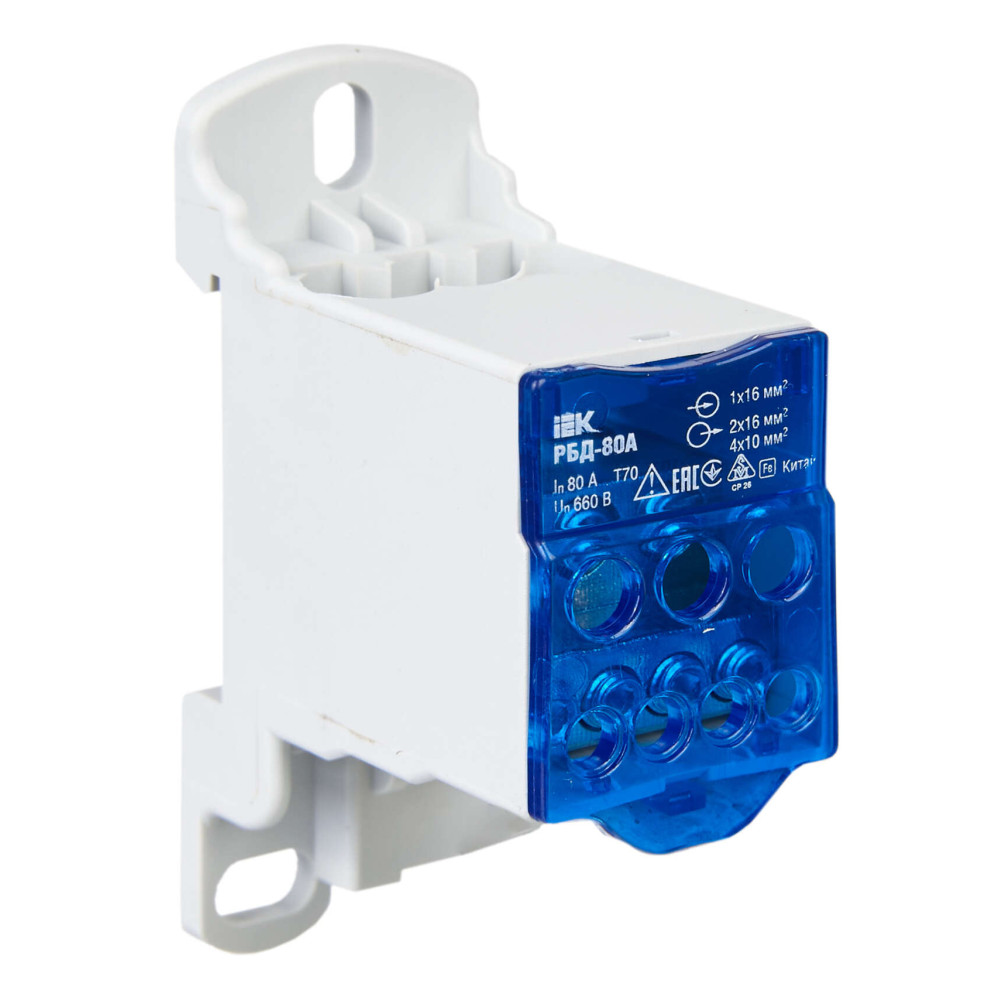

Блок распределительный РБД-80А на DIN-рейку IEK
21960-RBD-80
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

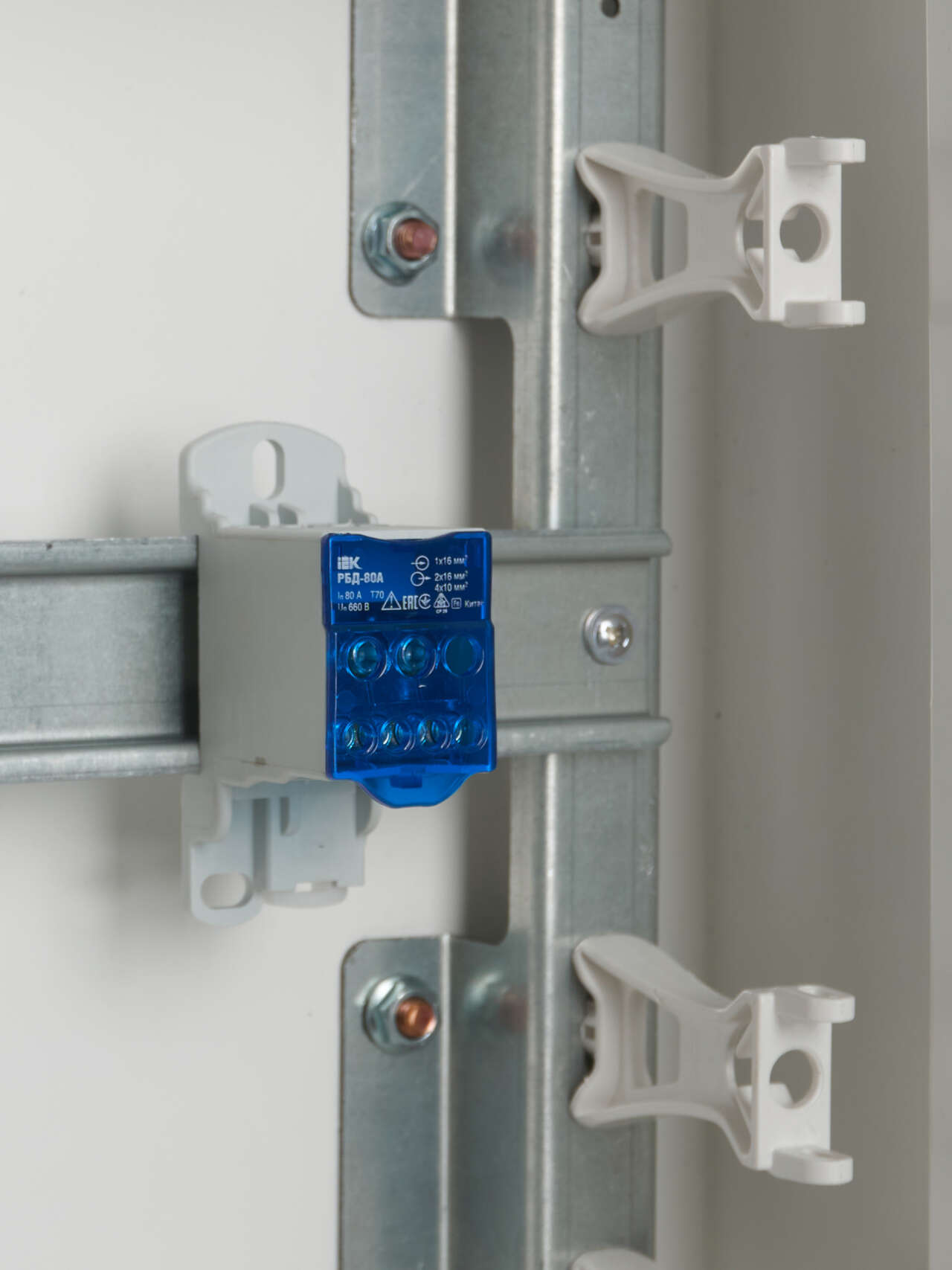

Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.
Преимущества
- Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Особенности конструкции

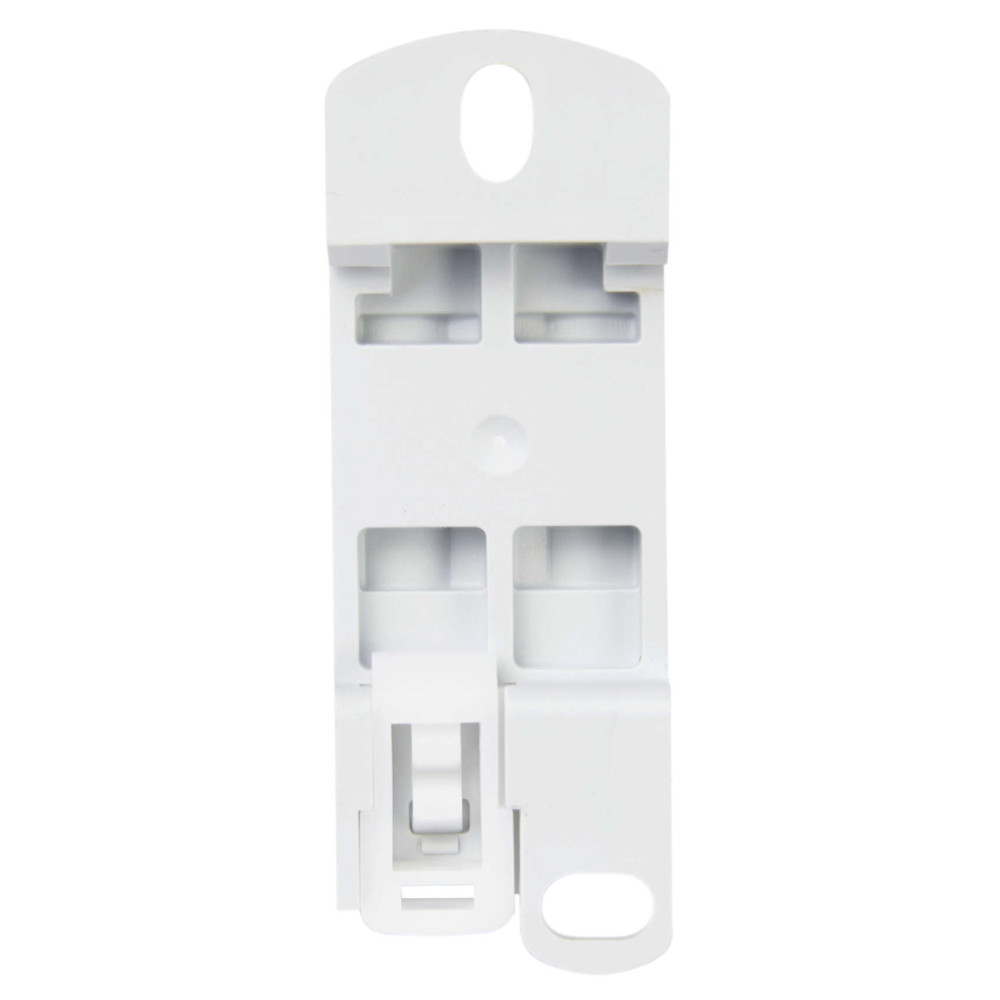

Удобное крепление на DIN-рейку или на монтажную панель.

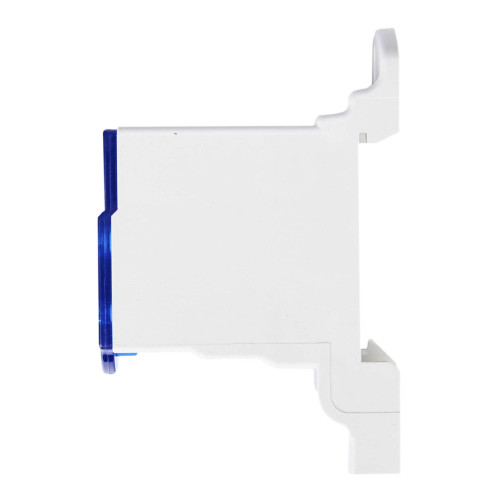

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.
Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).
Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.
Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.
Документация
Сертификаты
Дополнительные изображения
Характеристики
- class Клеммник силовой или клеммный блок
- Безопасное соединение Да
- Высота 66.0
- Гарантийный срок, Лет 3
- Глубина 46.5
- Количество полюсов 1
- Количество соединений 10 мм² 4
- Количество соединений 16 мм² 3
- Макс среднекрадратичный кратковрем ток Icw 3.0
- Материал контакта Латунь
- Материал корпуса Пластик
- Номин выдерживаемый импульсный ток Ipk 22
- Номин напряжение 660
- Номин ток 80
- Общ количество соединений 7
- Сечение подкл проводников на входe 1х16
- Сечение подкл проводников на выходe 2х16; 4х10
- Степень защиты - IP IP20
- Температура эксплуатации -40...+70
- Тип или способ подключения Винт
- Тип монтажа DIN-рейка / винт
- Частота 50 Гц
- Ширина 29.0
В наличии на складе: 31329 шт.
600.00р.
- На складе
- Код товара: RBD-80
- Артикул: 21960-RBD-80
