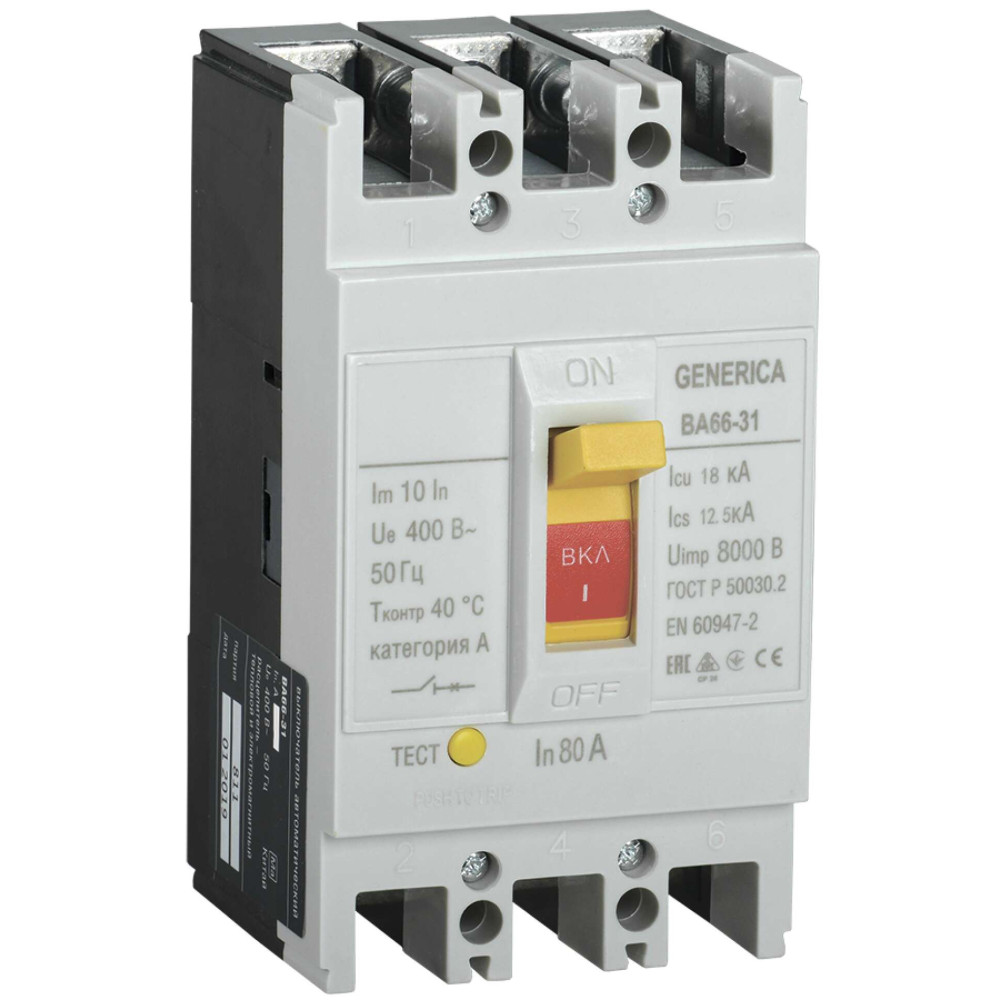

ОформитьВыключатель автоматический ВА66-31 3Р 80А 18кА GENERICA
SAV10-3-0080-G
Автоматические выключатели ВА66 GENERICA предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400В и на номинальные токи от 16 до 250А.
Преимущества
- Автоматические выключатели ВА66 рекомендуются к применению в ВРУ и НКУ.
- Высокие показатели предельной отключающей способности.
- Экономия пространства в силовом щите.
- Стандартная комплектация каждого автоматического выключателя состоит из межфазных перегородок, комплекта винтов и гаек для присоединения проводников.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номин ток | 80 | А |
| EF001391 | Количество полюсов | 3 | |
| EF007048 | Номин откл способность Icu при 400 В 50 Гц | 18 | кА |
| IEK_F000054 | Исполнение | Стационарное | |
| EF007007 | Тип расцепителя | Тепловой, электромагнитный | |
| EF000228 | Номин раб напряжение | 400 | В |
| RF000040 | Тип изделия/компонента | Выключатель автоматический в литом корпусе | |
| EF005387 | Потери энергии | 75 | Вт |
| EF002386 | Температура эксплуатации | -30...50 | °C |
| EF006697 | Моторный привод встроенный | Нет | |
| EF006819 | Тип подключения силовой электрич цепи | Винтовое соединение | |
| EF007296 | Комплексная защита от замыканий на землю | Нет | |
| EF001639 | Частота сети | 50 | Гц |
| EF000008 | Ширина | 98.5 | мм |
| EF000040 | Высота | 135.0 | мм |
| EF000049 | Глубина | 50.0 | мм |
| EF003977 | Номин напряжение | 400...400 | В |
| IEK_F001148 | Уставка электромагнитного расцепителя Im | 800 | А |
| EF007250 | Подходит для монтажа на DIN-рейку | Нет | |
| EF007386 | Моторный привод - дополнительно | Да | |
| EF001389 | Номин продолжительный ток Iu | 80 | А |
| IEK_F000992 | Относительная влажность воздуха | 50% при +4090% при +20 | |
| EF000453 | Режим работы | Продолжительный | |
| IEK_F001147 | Уставка теплового расцепителя | 80 | А |
| IEK_F000036 | Номин раб наибольшая откл способность Ics | 9 | кА |
| IEK_F001149 | Степень защиты зажимов IP | IP00 | |
| IEK_F001006 | Высота над уровнем моря | 2000 | м |
| EF001366 | Номин напряжение изоляции Ui | 690 | В |
| IEK_F000223 | Мех износостойкость | ≥ 8500 | циклов |
| EF005474 | Степень защиты - IP | IP30 | |
| IEK_F000004 | Климатическое исполнение | УХ3 | |
| IEK_F000201 | Электр износостойкость | ≥ 1500 | циклов |
| EF002578 | Номин импульсное выдерживаемое напряжение | 8 | кВ |
| IEK_F000022 | Наличие электронного расцепителя | Нет | |
| EF008240 | Конструкция прибора | Встраиваемое устройство для встраиваемой техники | |
| EF002336 | Диапазон уставки тока расцепления | 800 | А |
| EF007518 | С расцеплением под напряжением | Да | |
| EF007006 | Возможность установки индикатора откл | Нет | |
| EF006976 | Тип элемента управления | Тумблер | |
| EF007131 | Диап регул без заде сраб расцеп короткого замык | - | А |
Характеристики
- class Силовой авт выкл для защиты оборудования
- Возможность установки индикатора откл Нет
- Высота 135.0
- Высота над уровнем моря 2000
- Гарантийный срок, Лет 3
- Глубина 50.0
- Диап регул без заде сраб расцеп короткого замык -
- Диапазон уставки тока расцепления 800
- Исполнение Стационарное
- Климатическое исполнение УХ3
- Количество полюсов 3
- Комплексная защита от замыканий на землю Нет
- Конструкция прибора Встраиваемое устройство для встраиваемой техники
- Мех износостойкость ≥ 8500
- Моторный привод - дополнительно Да
- Моторный привод встроенный Нет
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение 400...400
- Номин напряжение изоляции Ui 690
- Номин откл способность Icu при 400 В 50 Гц 18
- Номин продолжительный ток Iu 80
- Номин раб наибольшая откл способность Ics 9
- Номин раб напряжение 400
- Номин ток 80
- Относительная влажность воздуха 50% при +40 90% при +20
- Подходит для монтажа на DIN-рейку Нет
- Потери энергии 75
- Режим работы Продолжительный
- С расцеплением под напряжением Да
- Степень защиты - IP IP30
- Степень защиты зажимов IP IP00
- Температура эксплуатации -30...50
- Тип изделия/компонента Выключатель автоматический в литом корпусе
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип элемента управления Тумблер
- Уставка теплового расцепителя 80
- Уставка электромагнитного расцепителя Im 800
- Частота сети 50
- Ширина 98.5
- Электр износостойкость ≥ 1500
В наличии на складе: 82 шт.
2860р.
- На складе: 82
- Код товара: SAV10-3-0080-G
- Артикул: SAV10-3-0080-G
