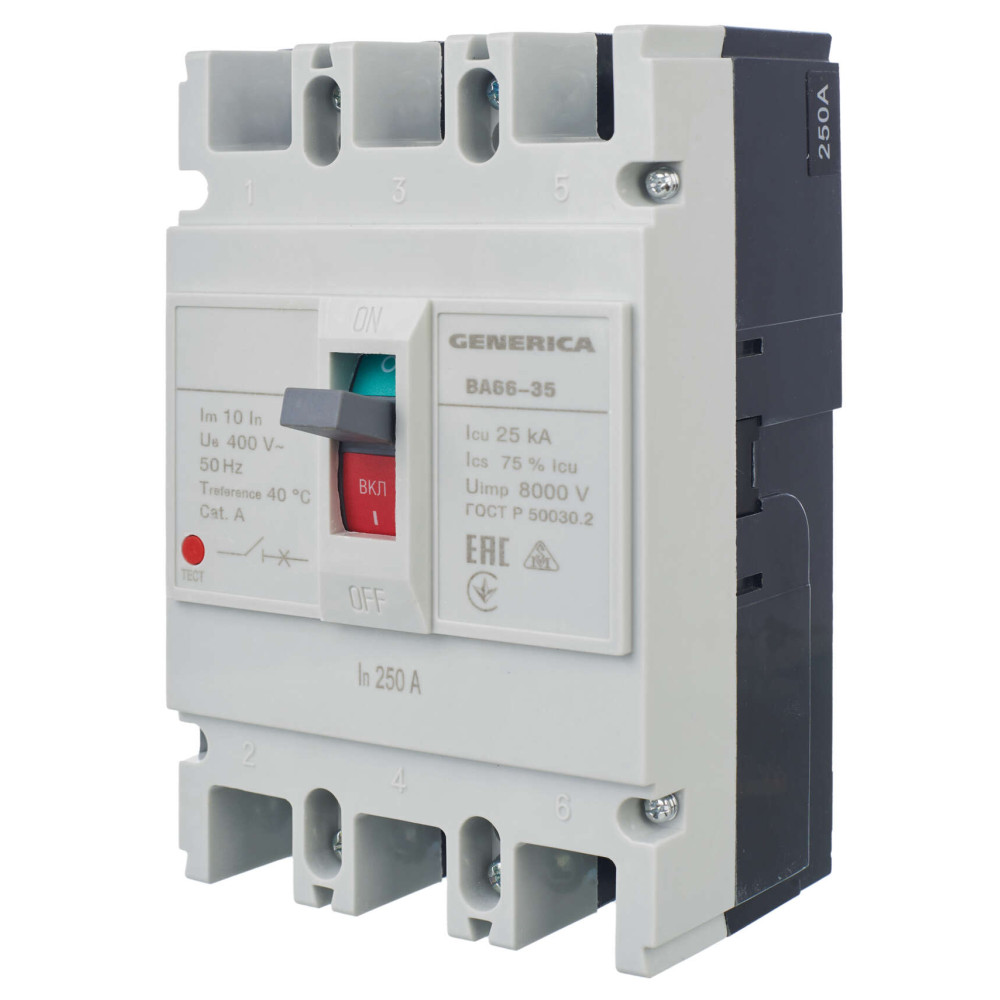

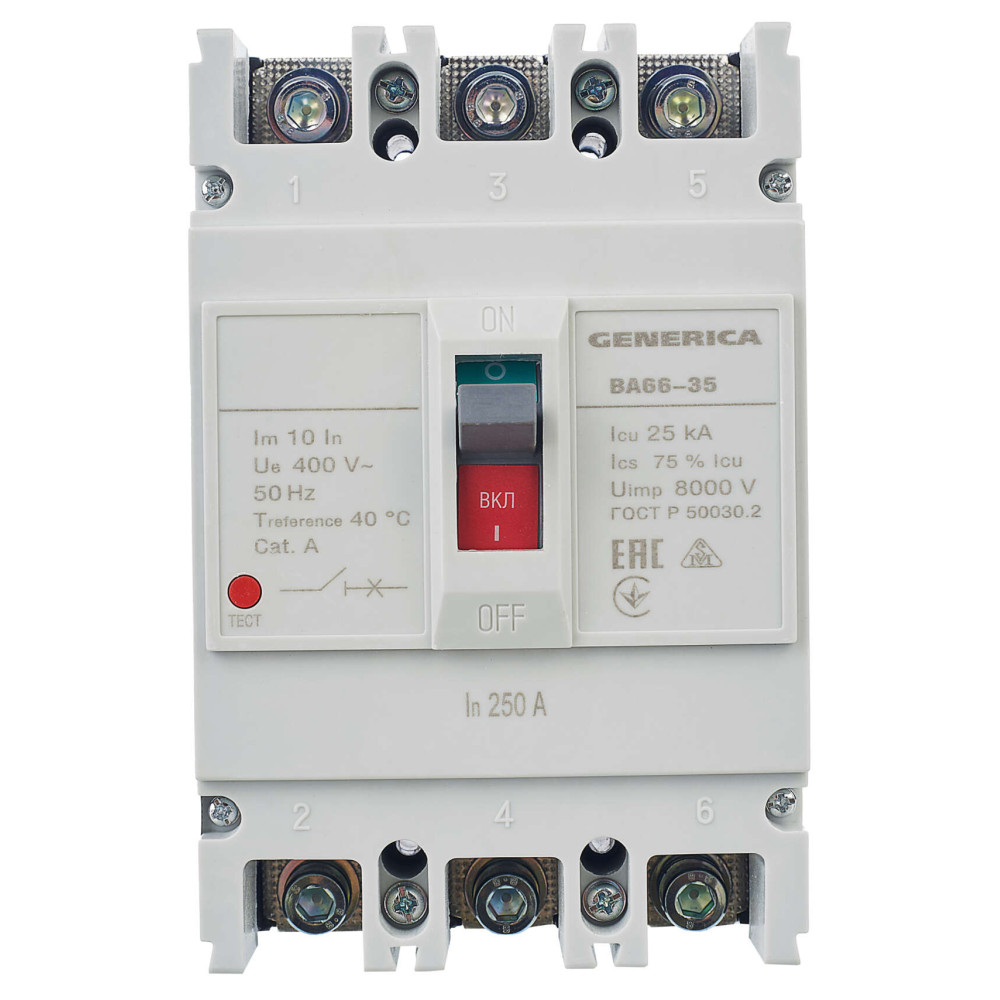

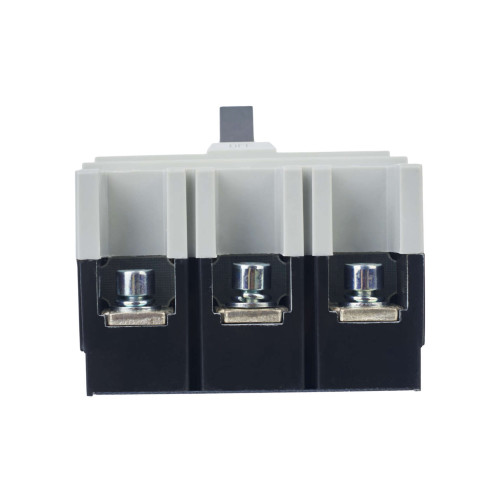

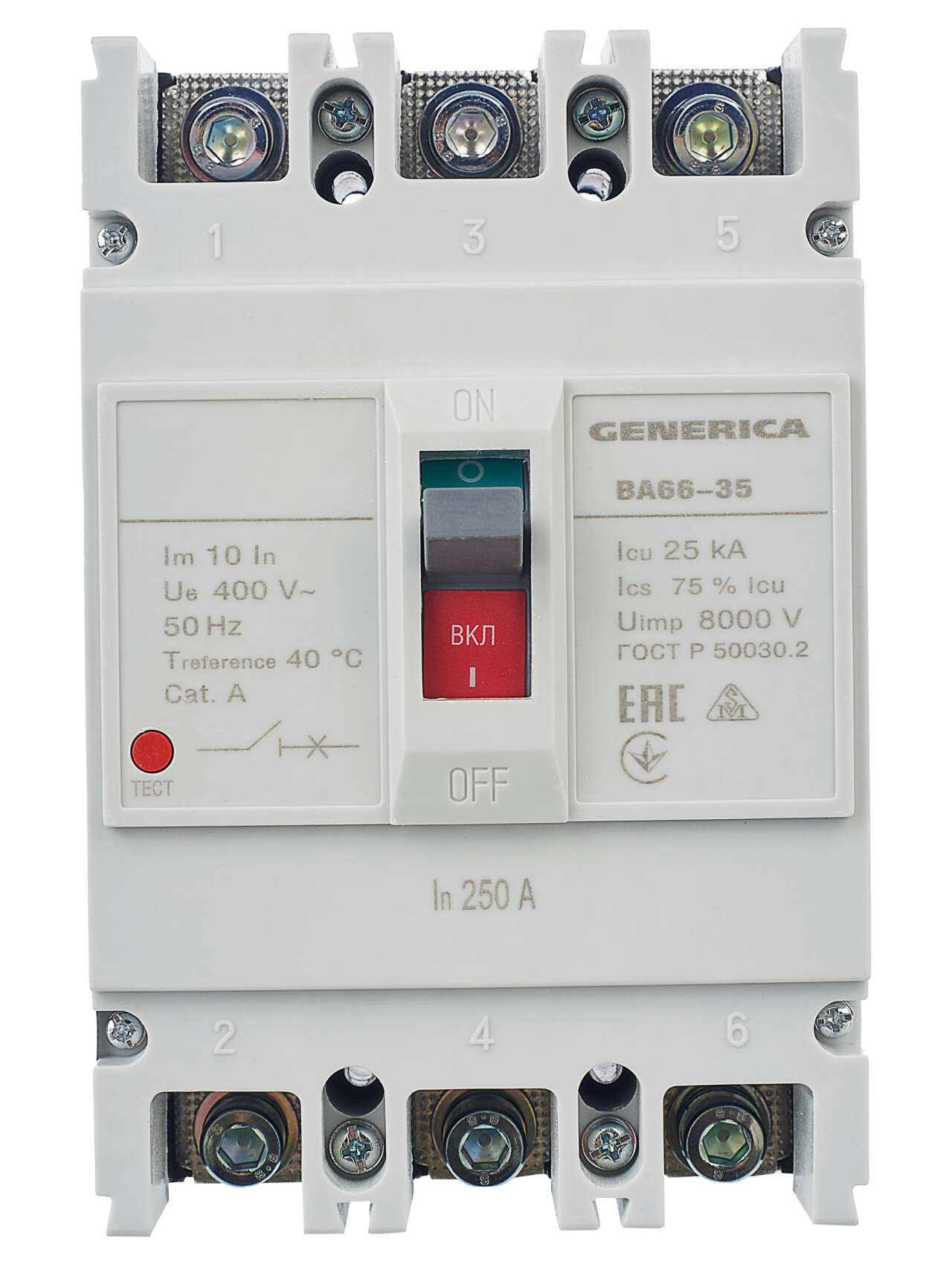

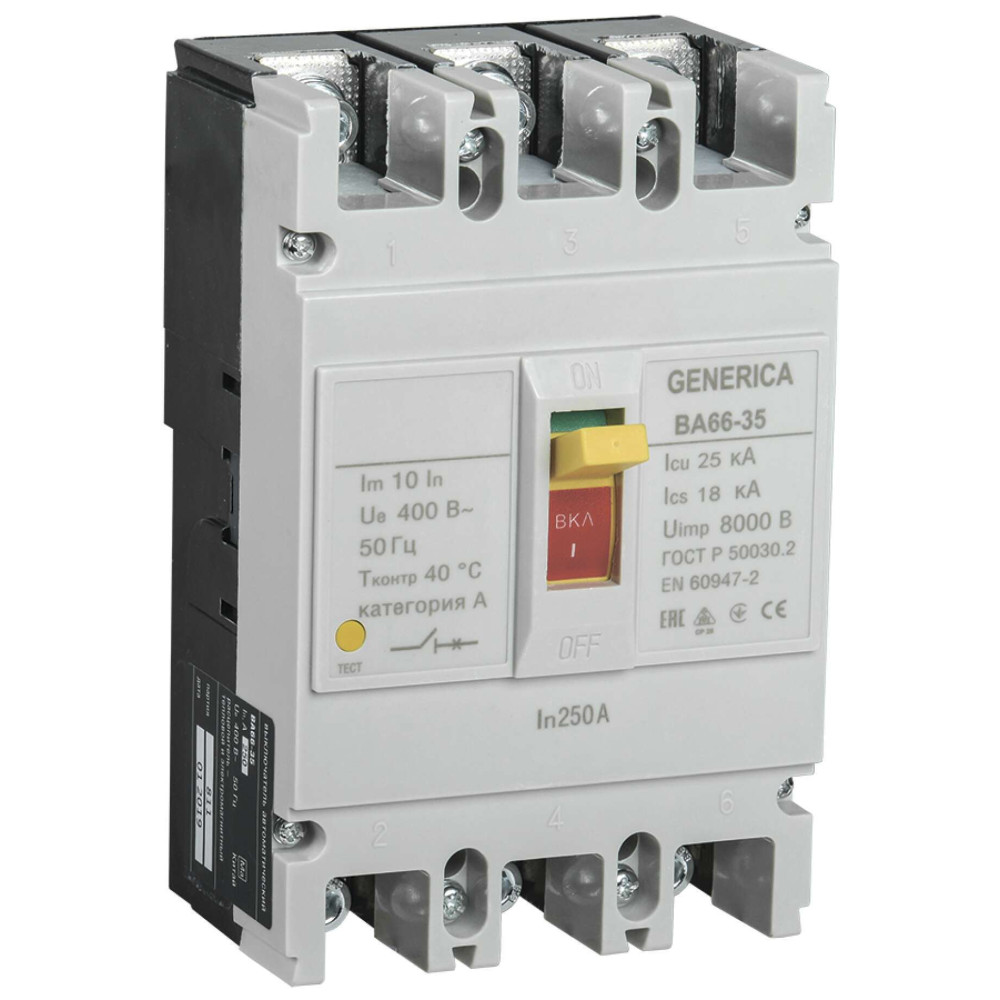

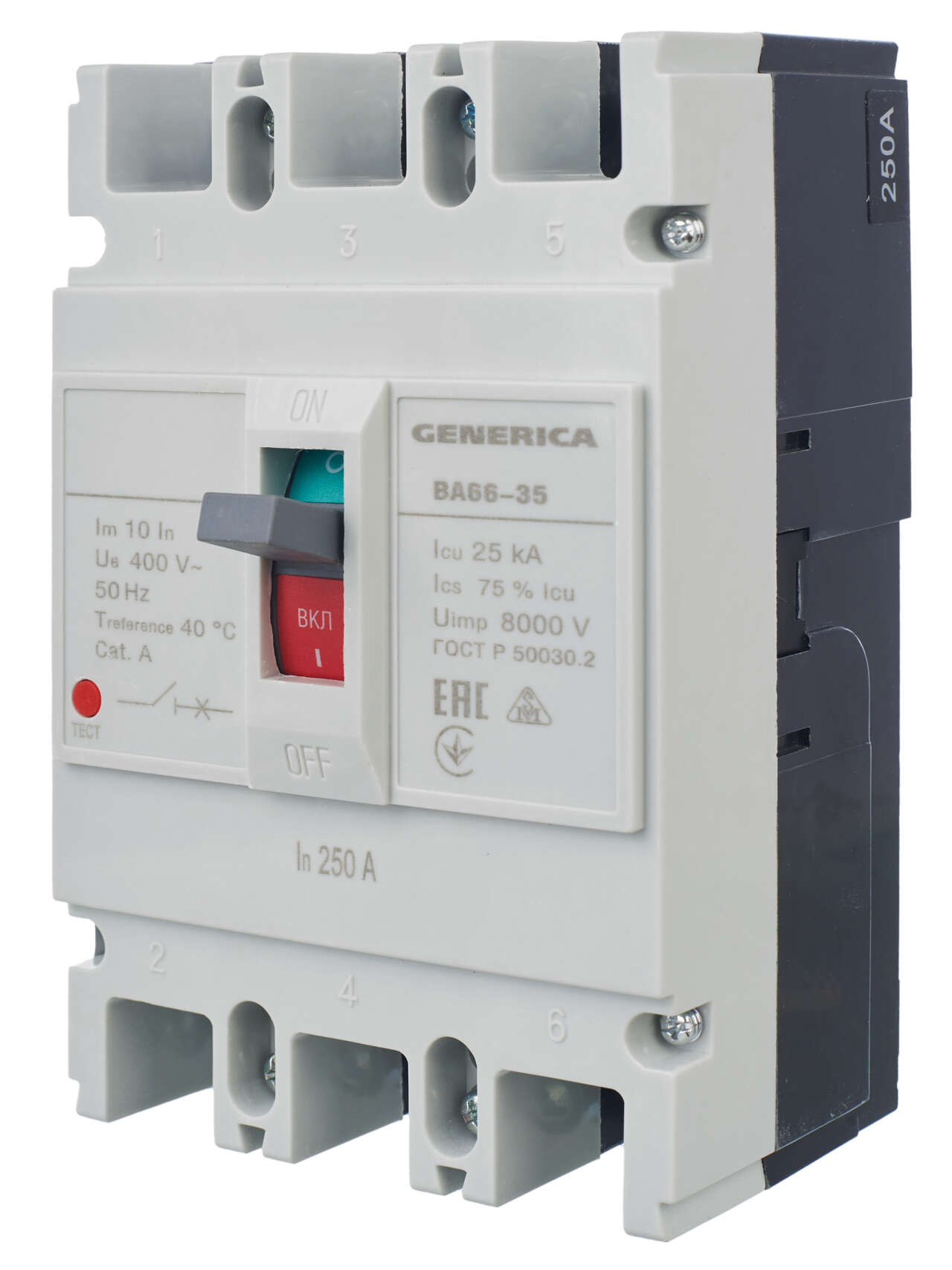

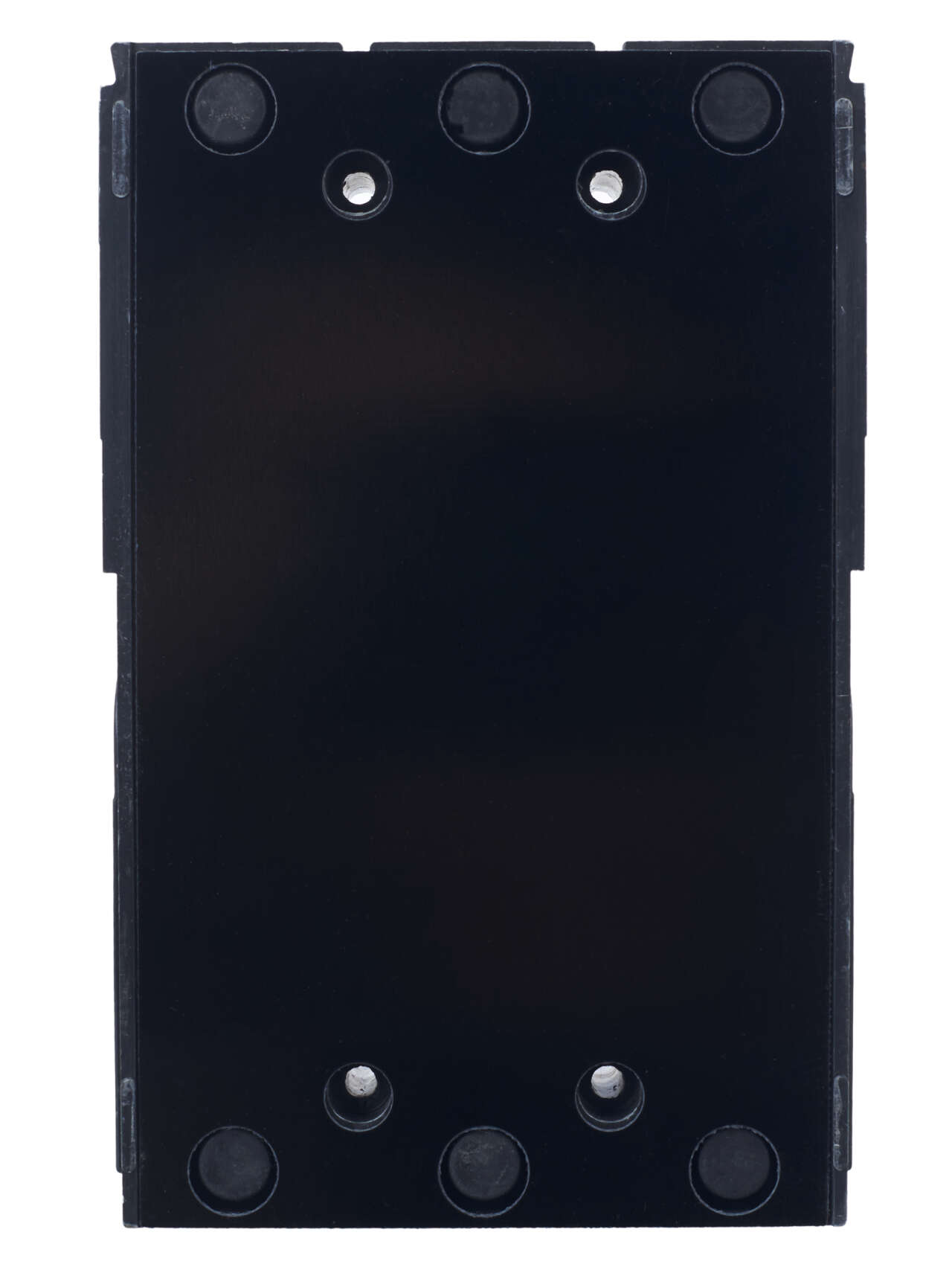

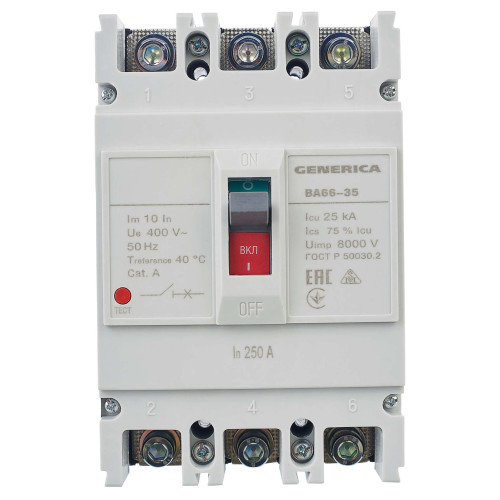

Выключатель автоматический ВА66-35 3Р 250А 25кА GENERICA

SAV30-3-0250-G

Описание
Характеристики

Автоматические выключатели ВА66 GENERICA предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей. Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400В и на номинальные токи от 16 до 250А.

Преимущества

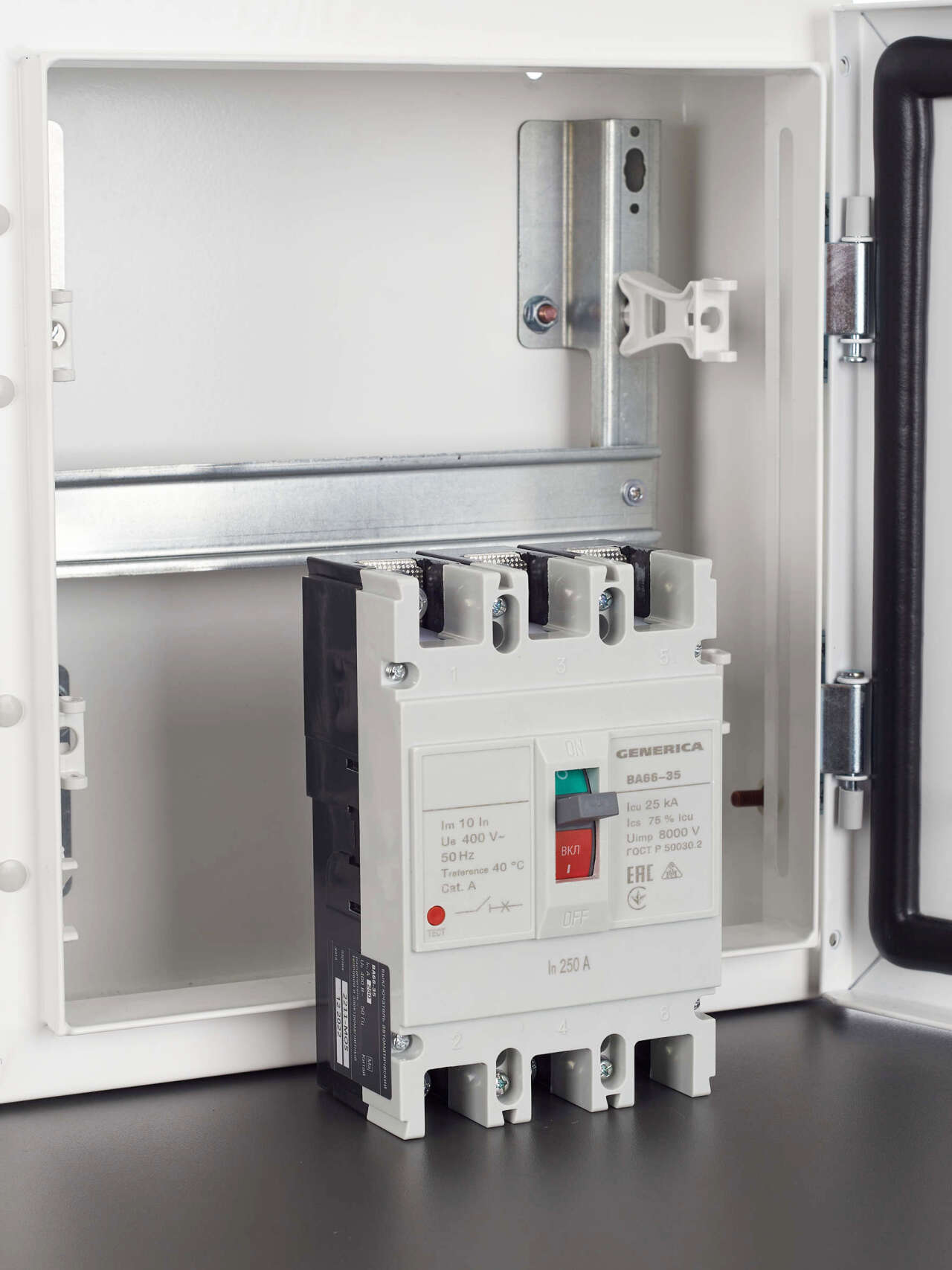

Автоматические выключатели ВА66 рекомендуются к применению в ВРУ и НКУ.
Высокие показатели предельной отключающей способности.
Экономия пространства в силовом щите.
Стандартная комплектация каждого автоматического выключателя состоит из межфазных перегородок, комплекта винтов и гаек для присоединения проводников.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
Generica_VA66_manual_5.pdf

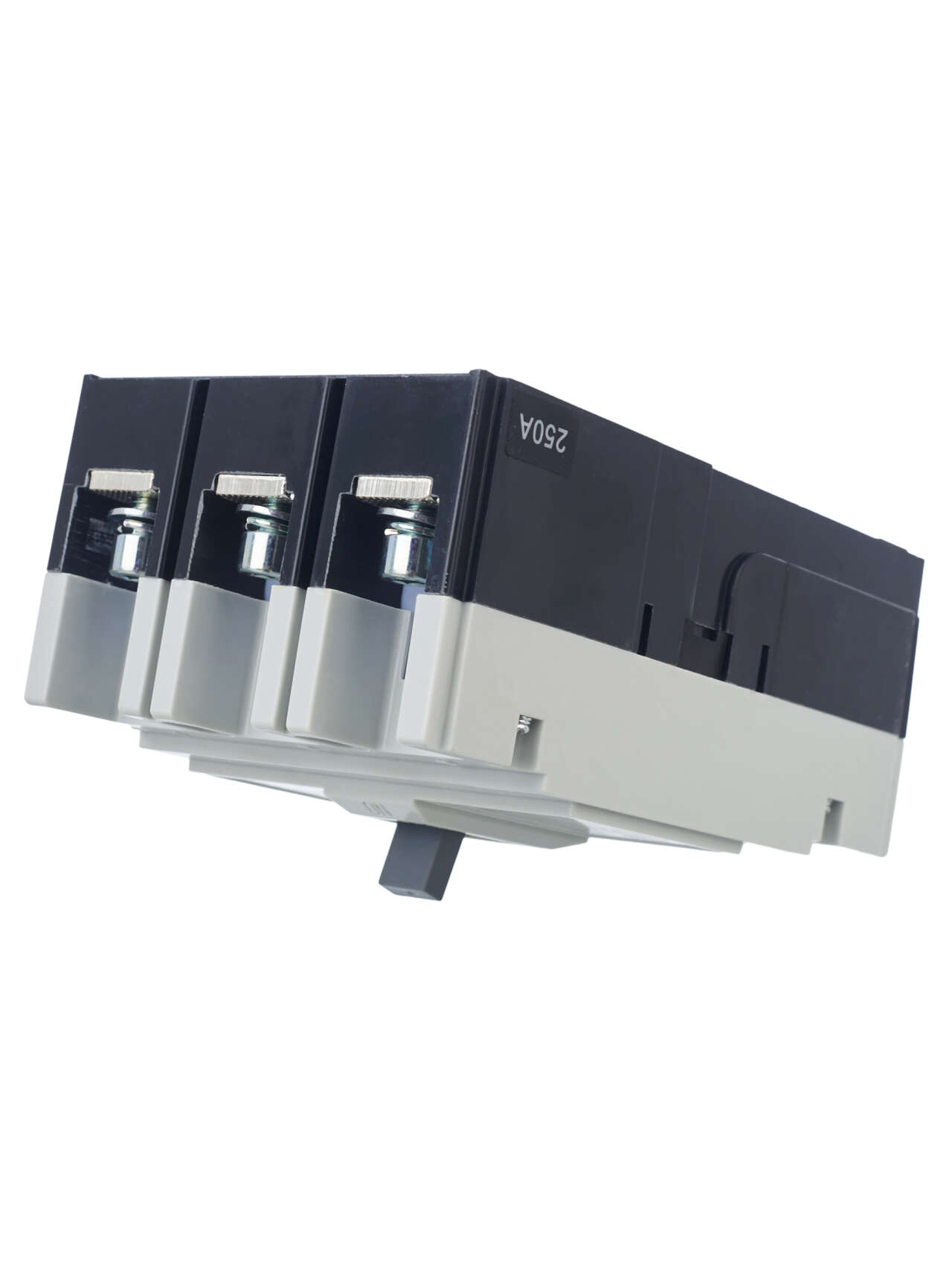

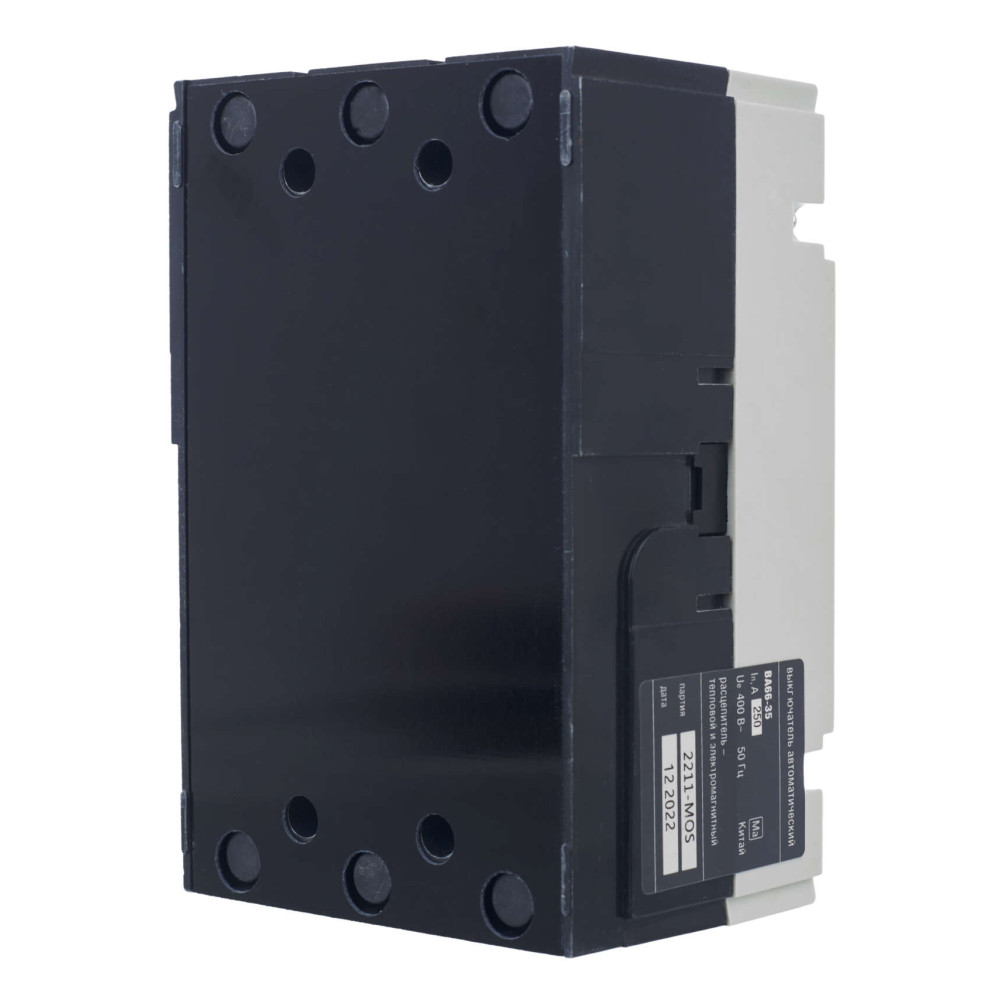

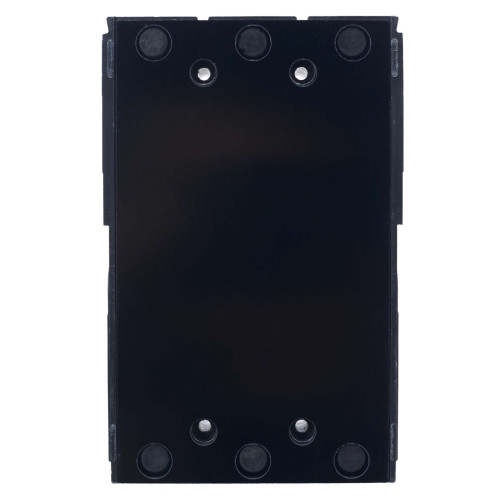

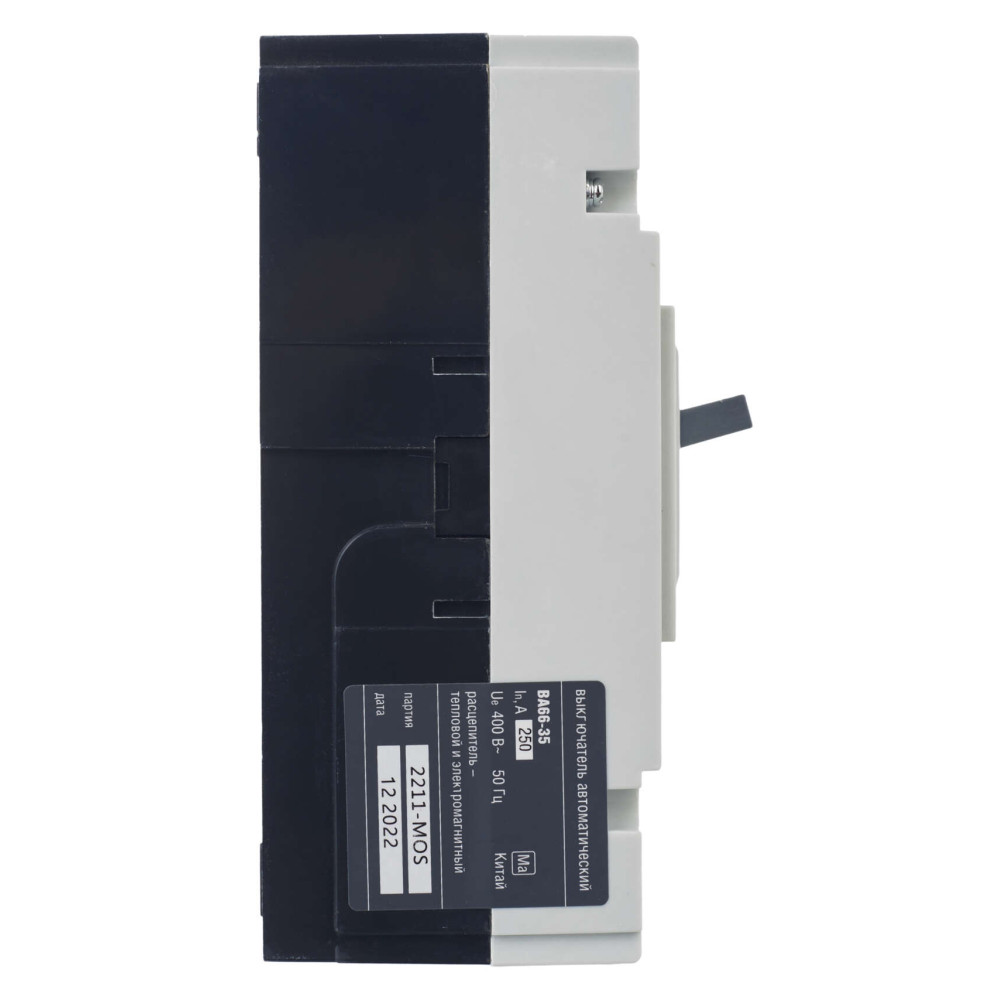

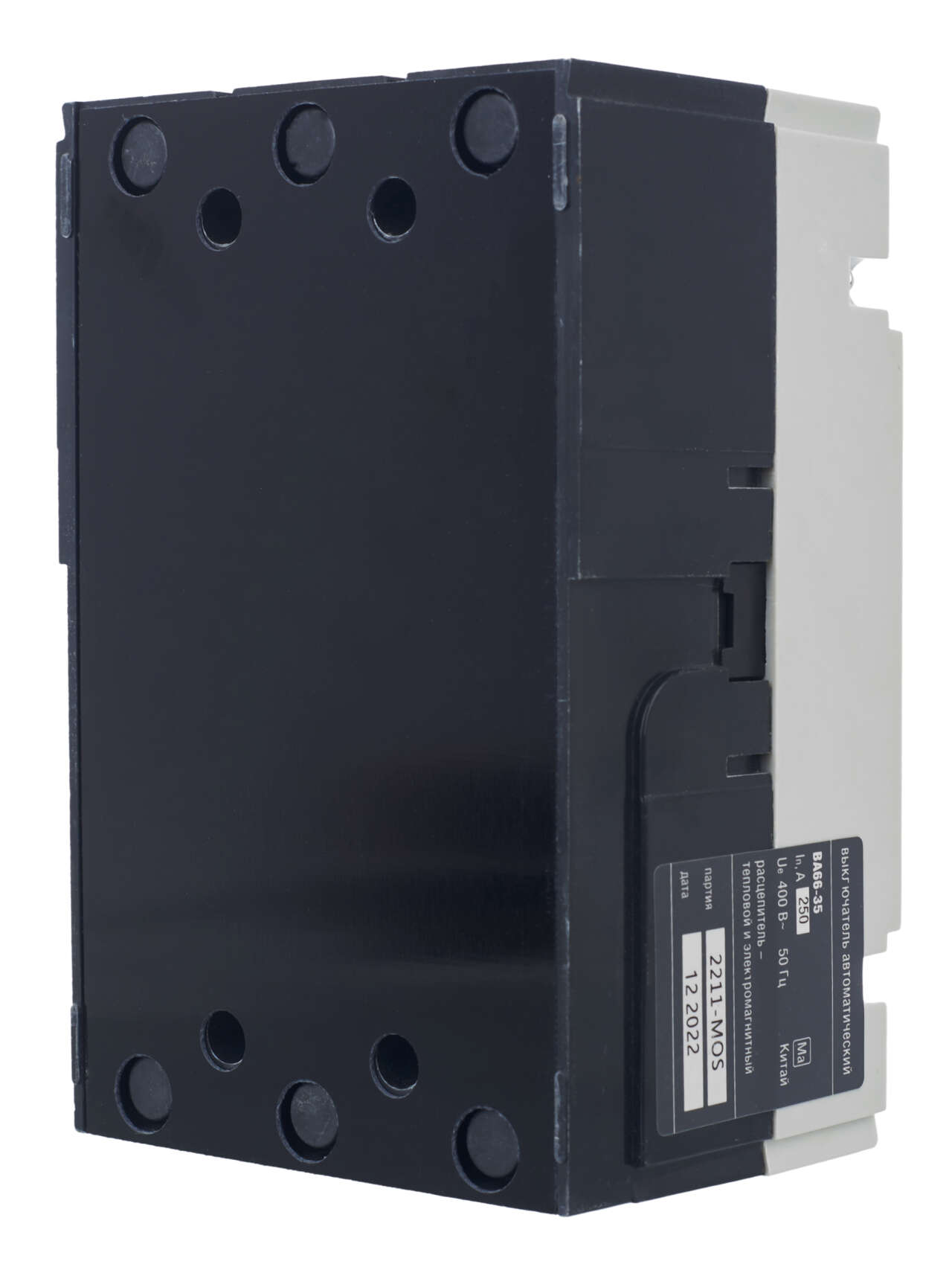

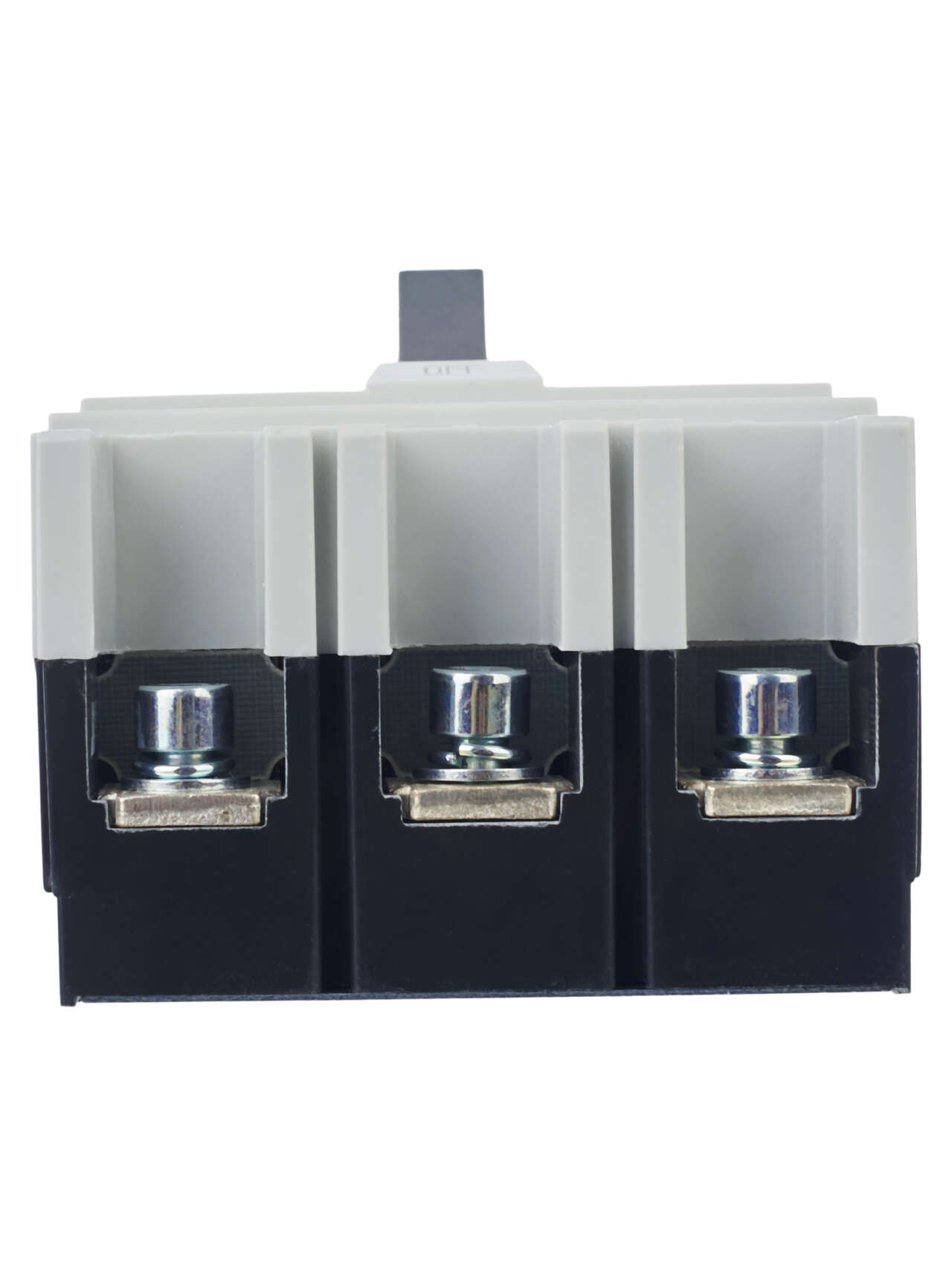

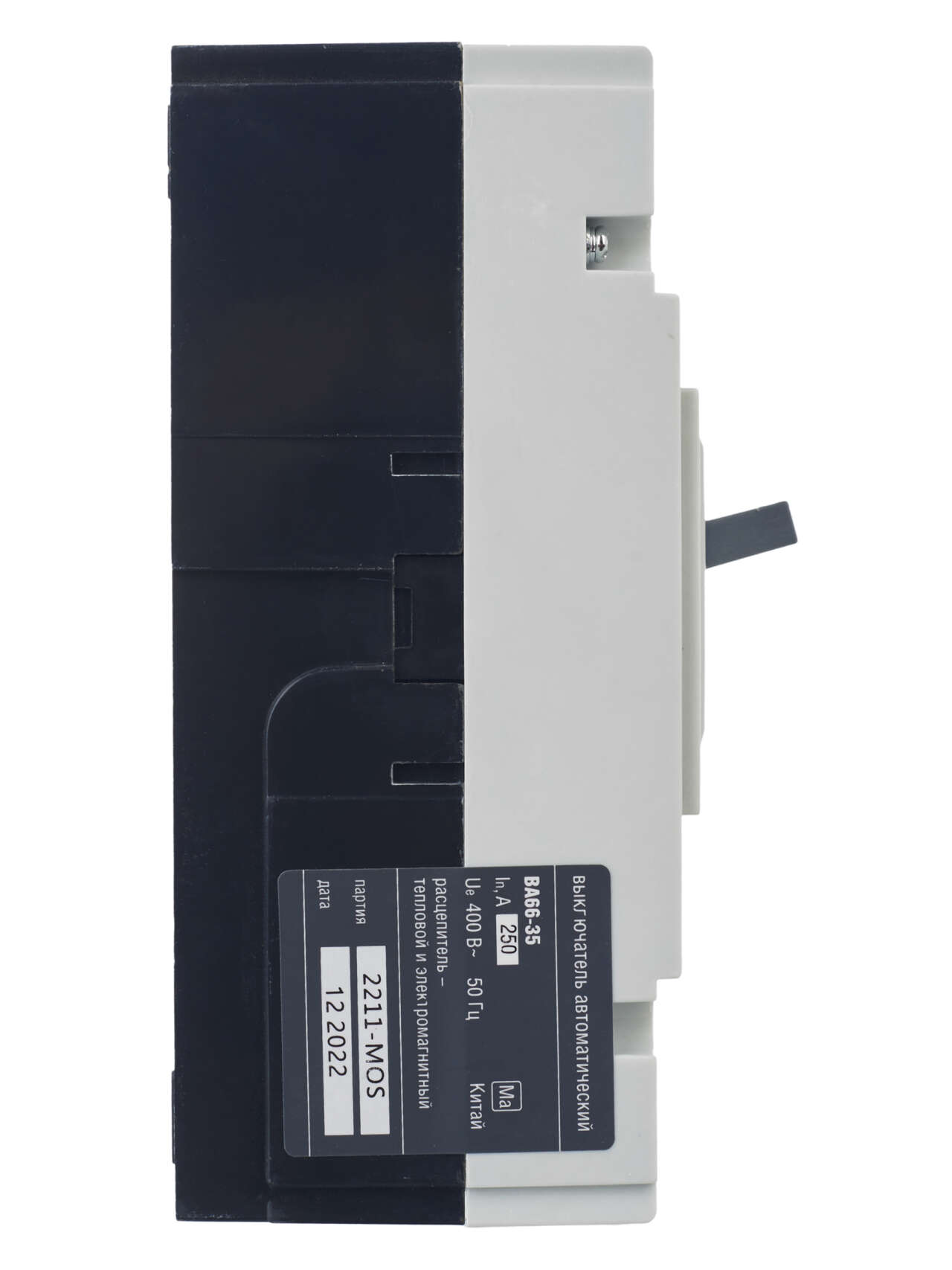

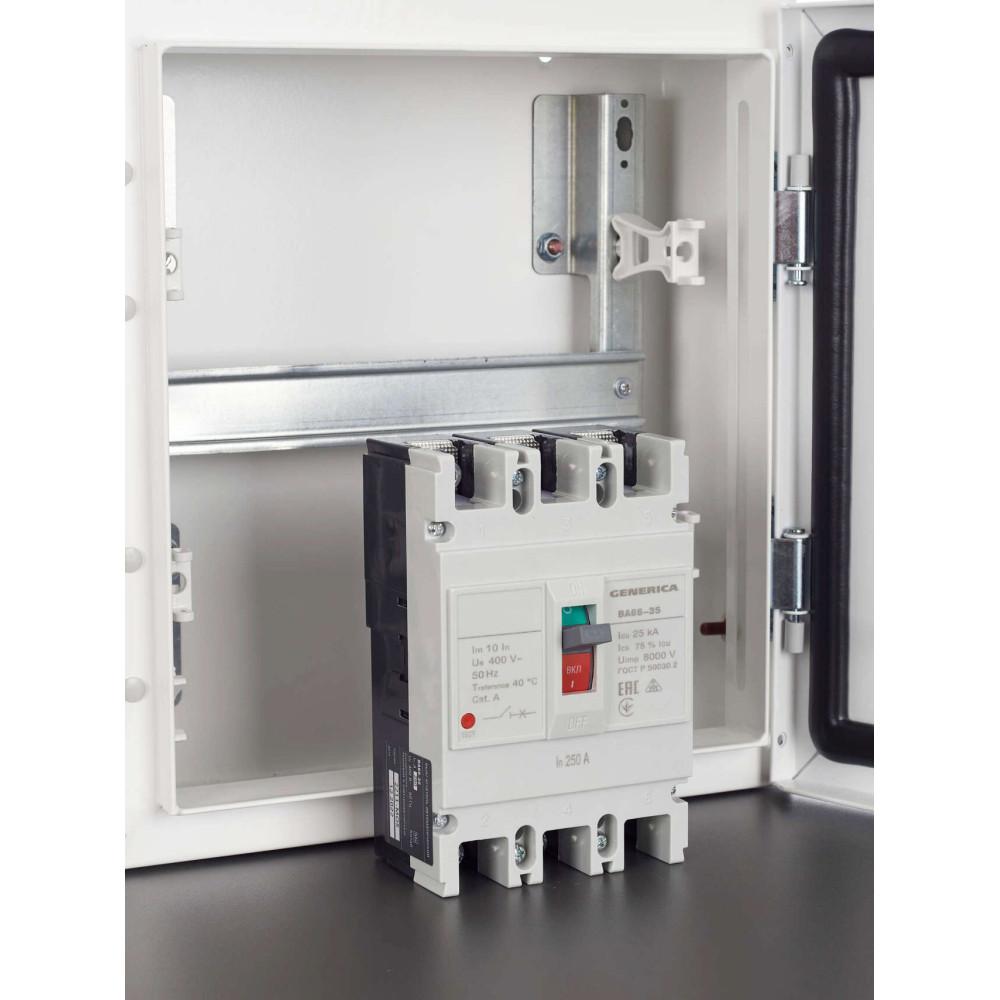

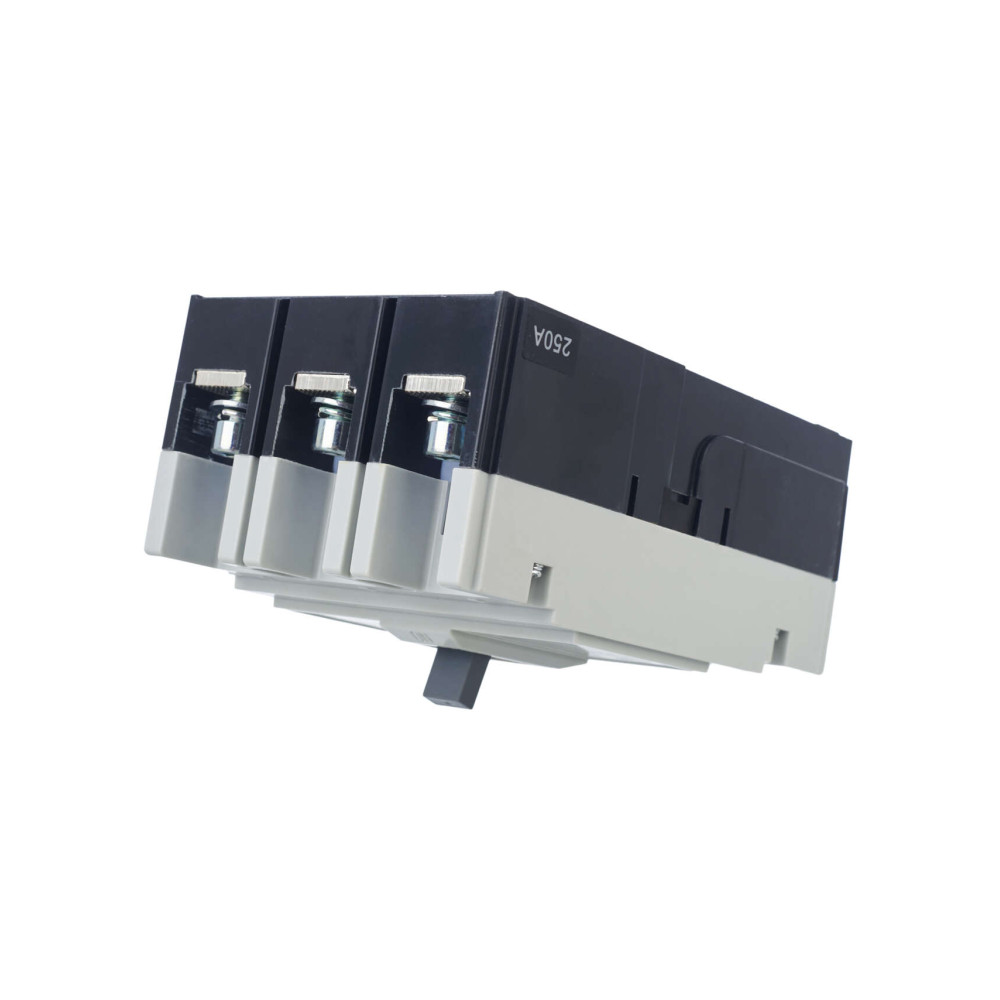

Дополнительные изображения

Модели для проектировщиков

STEP-формат
Выкл. авт. ВА66-35 3Р 250А 25кА GENERICA.STEP

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	250	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	25	кА
IEK_F000054	Исполнение	Стационарное
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000228	Номин раб напряжение	400	В
RF000040	Тип изделия/компонента	Выключатель автоматический в литом корпусе
EF005387	Потери энергии	150	Вт
EF002386	Температура эксплуатации	-30...50	°C
EF006697	Моторный привод встроенный	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF007296	Комплексная защита от замыканий на землю	Нет
EF001639	Частота сети	50	Гц
EF000008	Ширина	127.0	мм
EF000040	Высота	165.0	мм
EF000049	Глубина	70.0	мм
IEK_F000992	Относительная влажность воздуха	50% при +4090% при +20
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F001148	Уставка электромагнитного расцепителя Im	2500	А
EF001366	Номин напряжение изоляции Ui	690	В
EF003977	Номин напряжение	400...400	В
IEK_F001149	Степень защиты зажимов IP	IP00
EF007386	Моторный привод - дополнительно	Да
IEK_F000036	Номин раб наибольшая откл способность Ics	12	кА
IEK_F001006	Высота над уровнем моря	2000	м
EF001389	Номин продолжительный ток Iu	250	А
EF007518	С расцеплением под напряжением	Да
EF006976	Тип элемента управления	Тумблер
IEK_F001147	Уставка теплового расцепителя	250	А
EF005474	Степень защиты - IP	IP30
IEK_F000004	Климатическое исполнение	УХ3
EF000453	Режим работы	Продолжительный
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
EF007006	Возможность установки индикатора откл	Нет
IEK_F000201	Электр износостойкость	≥ 1000	циклов
EF007131	Диап регул без заде сраб расцеп короткого замык	-	А
EF002336	Диапазон уставки тока расцепления	2500	А
EF007250	Подходит для монтажа на DIN-рейку	Нет
IEK_F000223	Мех износостойкость	≥ 7000	циклов
EF008240	Конструкция прибора	Встраиваемое устройство для встраиваемой техники

Характеристики

class Силовой авт выкл для защиты оборудования
Возможность установки индикатора откл Нет
Высота 165.0
Высота над уровнем моря 2000
Гарантийный срок, Лет 3
Глубина 70.0
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 2500
Исполнение Стационарное
Климатическое исполнение УХ3
Количество полюсов 3
Комплексная защита от замыканий на землю Нет
Конструкция прибора Встраиваемое устройство для встраиваемой техники
Мех износостойкость ≥ 7000
Моторный привод - дополнительно Да
Моторный привод встроенный Нет
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 8
Номин напряжение 400...400
Номин напряжение изоляции Ui 690
Номин откл способность Icu при 400 В 50 Гц 25
Номин продолжительный ток Iu 250
Номин раб наибольшая откл способность Ics 12
Номин раб напряжение 400
Номин ток 250
Относительная влажность воздуха 50% при +40 90% при +20
Подходит для монтажа на DIN-рейку Нет
Потери энергии 150
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP30
Степень защиты зажимов IP IP00
Температура эксплуатации -30...50
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип элемента управления Тумблер
Уставка теплового расцепителя 250
Уставка электромагнитного расцепителя Im 2500
Частота сети 50
Ширина 127.0
Электр износостойкость ≥ 1000

В наличии на складе: 59 шт.

4750р.

На складе: 59
Код товара: SAV30-3-0250-G
Артикул: SAV30-3-0250-G
