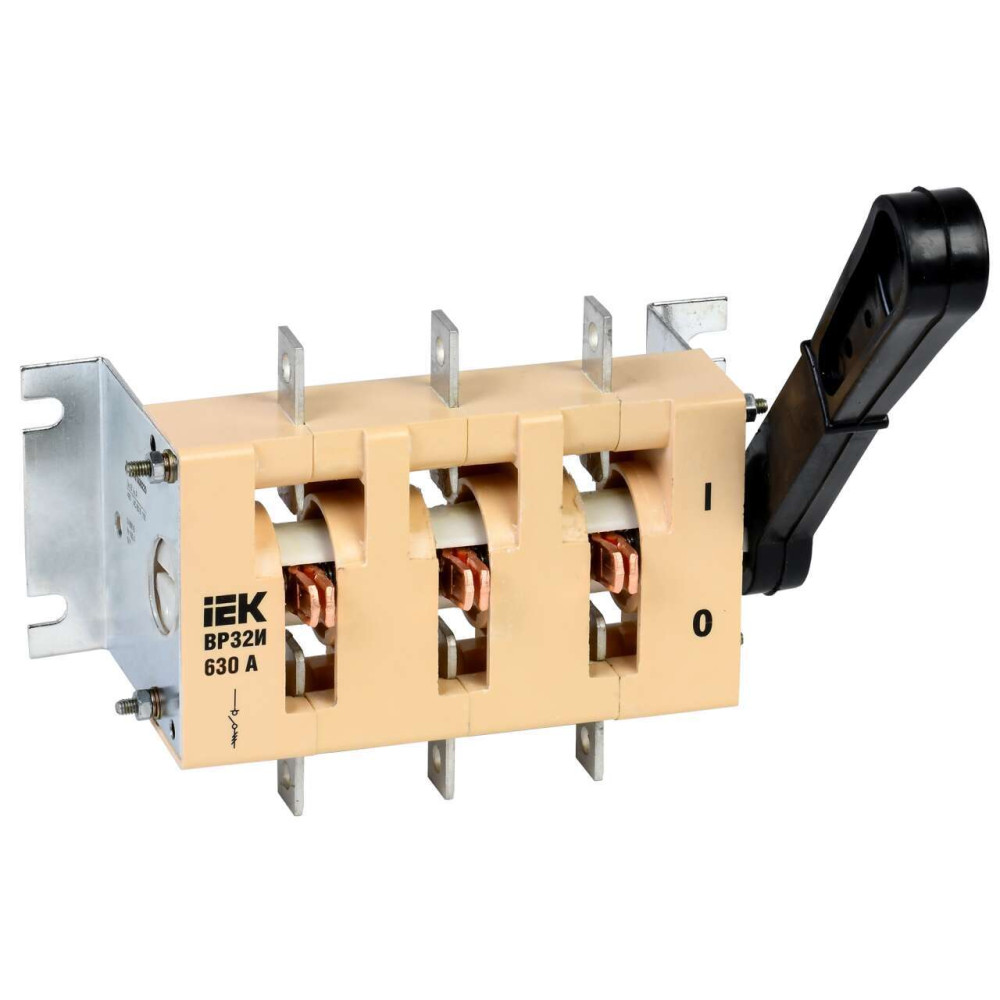

ОформитьВыключатель-разъединитель ВР32И-39A30220 630А IEK
Преимущества
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения современных материалов.
- Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
- Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
Особенности конструкции
Дополнительная цветовая индикация положения "Включено" сигнализирует о необходимых мерах предосторожности.
Двойной видимый разрыв цепи обеспечивает безопасность обслуживания электроустановки техническим персоналом.
Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.
Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.
Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.
Комплект поставки
- Рукоятка боковая - 1 компл;
- Руководство по эксплуатации. Паспорт - 1 экз;
- Болт М12х35 – 9 шт;
- Гайка М12 – 9шт;
- Шайба плоская 12 – 18 шт;
- Шайба пружинная 12 – 9 шт
Документация
Сертификаты
- Отказное письмо ТР ЕАЭС 043
ВНИИПО_043_ТРЕАЭС.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Сертификат 004
АБ53.В.05846_22.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.43376_25.pdf
Паспорта и РЭ
Дополнительные изображения
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001391 | Количество полюсов | 3 | |
| EF007355 | Макс допустимое раб напряжение Ue AC | 690 | В |
| EF001389 | Номин продолжительный ток Iu | 630 | А |
| EF003118 | Степень защиты - IP передняя сторона | IP00 | |
| EF005455 | Частота | 50 Гц | |
| EF000267 | Макс сечение входящего кабеля | 150-4х120 | мм² |
| EF008240 | Конструкция прибора | Встраиваемое устройство для встраиваемой техники | |
| EF006959 | Пригоден в кач устр аварийной остановки | Нет | |
| EF006984 | Компактная версия выкл-разъединителя | Нет | |
| EF006986 | Пригоден в качестве сервисного выкл-ля | Нет | |
| EF007264 | Подходит для промежуточного монтажа | Нет | |
| EF006976 | Тип элемента управления | Короткая поворотная ручка (узкий хват) | |
| EF002578 | Номин импульсное выдерживаемое напряжение | 8 | кВ |
| IEK_F000004 | Климатическое исполнение | УХЛ3 | |
| EF006819 | Тип подключения силовой электрич цепи | Болтовое соединение | |
| EF007262 | Подходит для установки в распредел платы | Нет | |
| EF009408 | Реверсивный переключатель | Нет | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF007386 | Моторный привод - дополнительно | Нет | |
| EF001444 | Условный номин ток короткого замыкания Iq | 31000 | кА |
| EF005409 | Тепловые потери | 60 | Вт на полюс |
| EF006985 | Пригоден в кач предохранительного выкл | Нет | |
| EF006981 | Пригоден в качестве главного выключателя | Да | |
| EF001366 | Номин напряжение изоляции Ui | 690 | В |
Характеристики
- class Выключатель-разъединитель нагрузки
- Гарантийный срок, Лет 5
- Климатическое исполнение УХЛ3
- Количество полюсов 3
- Компактная версия выкл-разъединителя Нет
- Конструкция прибора Встраиваемое устройство для встраиваемой техники
- Макс допустимое раб напряжение Ue AC 690
- Макс сечение входящего кабеля 150-4х120
- Моторный привод - дополнительно Нет
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение изоляции Ui 690
- Номин продолжительный ток Iu 630
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Нет
- Подходит для установки в распредел платы Нет
- Пригоден в кач предохранительного выкл Нет
- Пригоден в кач устр аварийной остановки Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве сервисного выкл-ля Нет
- Реверсивный переключатель Нет
- Степень защиты - IP передняя сторона IP00
- Тепловые потери 60
- Тип подключения силовой электрич цепи Болтовое соединение
- Тип элемента управления Короткая поворотная ручка (узкий хват)
- Условный номин ток короткого замыкания Iq 31000
- Частота 50 Гц
- На складе: 102
- Код товара: SRK01-100-630
- Артикул: SRK01-100-630
