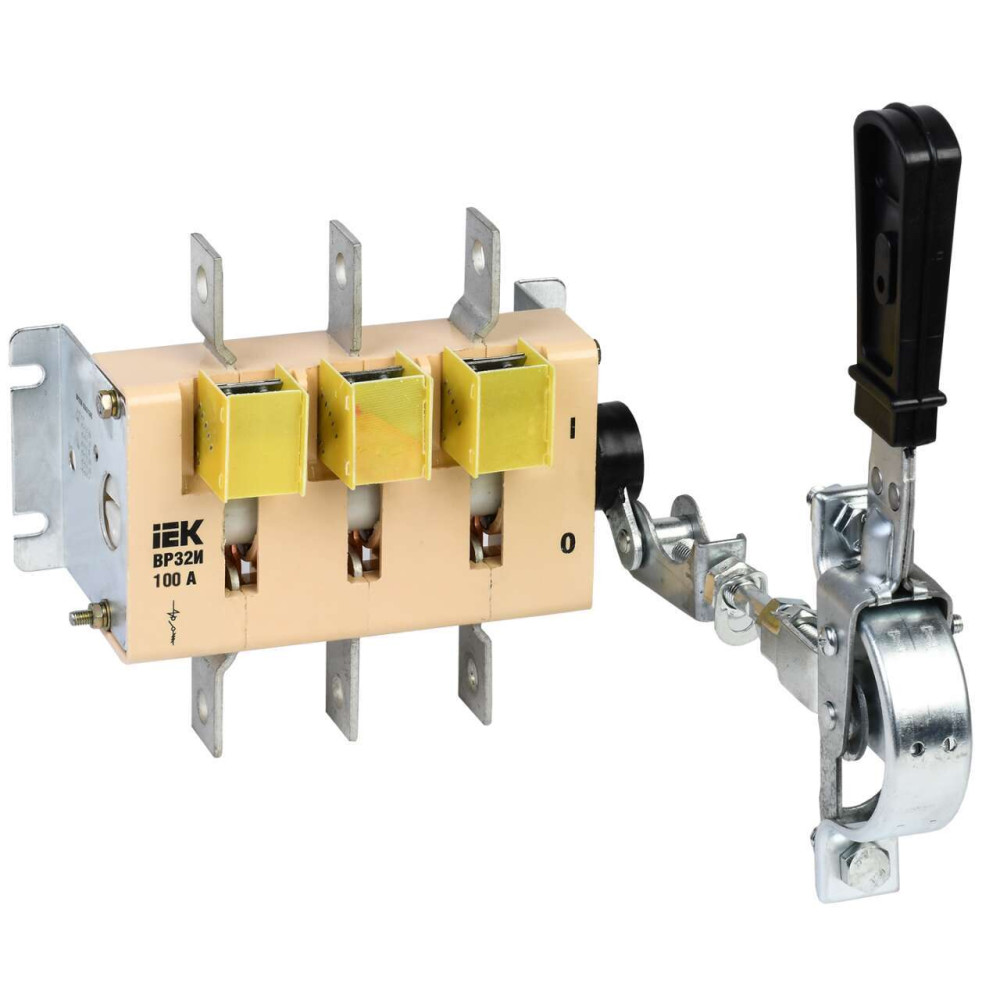

ОформитьВыключатель-разъединитель ВР32И-31A31240 100А IEK
Преимущества
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения современных материалов.
- Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
- Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
Особенности конструкции
Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.
Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.
Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.
Дополнительная цветовая индикация положения "Включено" сигнализирует о необходимых мерах предосторожности.
Двойной видимый разрыв цепи обеспечивает безопасность обслуживания электроустановки техническим персоналом.
Комплект поставки
- Камера дугогасительная - 6 шт;
- Рукоятка передняя смещенная - 1 компл;
- Руководство по эксплуатации. Паспорт - 1 экз;
- Болт М6х16 – 9 шт;
- Гайка М6 – 9 шт;
- Шайба плоская 6 - 18 шт;
- Шайба пружинная 6 – 9 шт
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001391 | Количество полюсов | 3 | |
| EF007355 | Макс допустимое раб напряжение Ue AC | 690 | В |
| EF001389 | Номин продолжительный ток Iu | 100 | А |
| EF001366 | Номин напряжение изоляции Ui | 690 | В |
| EF007262 | Подходит для установки в распредел платы | Нет | |
| EF005409 | Тепловые потери | 3 | Вт на полюс |
| EF002578 | Номин импульсное выдерживаемое напряжение | 8 | кВ |
| EF003118 | Степень защиты - IP передняя сторона | IP00 | |
| EF005455 | Частота | 50 Гц | |
| EF001444 | Условный номин ток короткого замыкания Iq | 8000 | кА |
| EF006959 | Пригоден в кач устр аварийной остановки | Нет | |
| EF006981 | Пригоден в качестве главного выключателя | Да | |
| EF000267 | Макс сечение входящего кабеля | 10-50 | мм² |
| EF007264 | Подходит для промежуточного монтажа | Нет | |
| IEK_F000004 | Климатическое исполнение | УХЛ3 | |
| EF008240 | Конструкция прибора | Встраиваемое устройство для встраиваемой техники | |
| EF006819 | Тип подключения силовой электрич цепи | Болтовое соединение | |
| EF006984 | Компактная версия выкл-разъединителя | Нет | |
| EF009408 | Реверсивный переключатель | Нет | |
| EF006976 | Тип элемента управления | Короткая поворотная ручка (узкий хват) | |
| EF006986 | Пригоден в качестве сервисного выкл-ля | Нет | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF006985 | Пригоден в кач предохранительного выкл | Нет | |
| EF007386 | Моторный привод - дополнительно | Нет |
Характеристики
- class Выключатель-разъединитель нагрузки
- Гарантийный срок, Лет 5
- Климатическое исполнение УХЛ3
- Количество полюсов 3
- Компактная версия выкл-разъединителя Нет
- Конструкция прибора Встраиваемое устройство для встраиваемой техники
- Макс допустимое раб напряжение Ue AC 690
- Макс сечение входящего кабеля 10-50
- Моторный привод - дополнительно Нет
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение изоляции Ui 690
- Номин продолжительный ток Iu 100
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Нет
- Подходит для установки в распредел платы Нет
- Пригоден в кач предохранительного выкл Нет
- Пригоден в кач устр аварийной остановки Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве сервисного выкл-ля Нет
- Реверсивный переключатель Нет
- Степень защиты - IP передняя сторона IP00
- Тепловые потери 3
- Тип подключения силовой электрич цепи Болтовое соединение
- Тип элемента управления Короткая поворотная ручка (узкий хват)
- Условный номин ток короткого замыкания Iq 8000
- Частота 50 Гц
- Ожидается поступление
- Код товара: SRK01-121-100
- Артикул: SRK01-121-100
