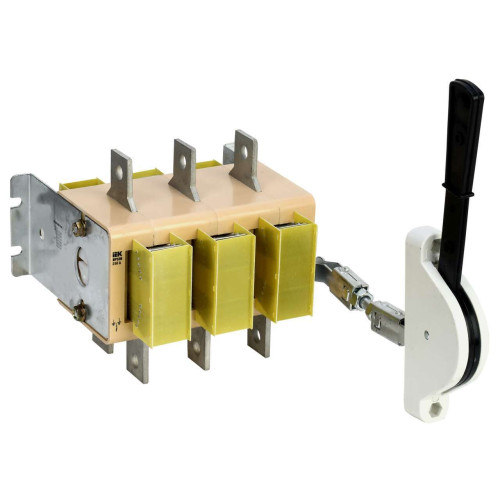

ОформитьВыключатель-разъединитель ВР32И-35A71240 250А IEK
Преимущества
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения современных материалов.
- Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
- Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
Особенности конструкции
Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.
Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.
Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.
Дополнительная цветовая индикация положения "Включено" сигнализирует о необходимых мерах предосторожности.
Двойной видимый разрыв цепи обеспечивает безопасность обслуживания электроустановки техническим персоналом.
Комплект поставки
- Камера дугогасительная - 6 шт;
- Рукоятка передняя смещенная - 1 компл;
- Руководство по эксплуатации. Паспорт - 1 экз;
- Болт М10х22 – 9 шт;
- Гайка М10 – 9 шт;
- Шайба плоская 10 – 18 шт;
- Шайба пружинная 10 – 9 шт
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001391 | Количество полюсов | 3 | |
| EF007355 | Макс допустимое раб напряжение Ue AC | 690 | В |
| EF001389 | Номин продолжительный ток Iu | 250 | А |
| EF009408 | Реверсивный переключатель | Нет | |
| EF001444 | Условный номин ток короткого замыкания Iq | 14000 | кА |
| EF005455 | Частота | 50 Гц | |
| EF006985 | Пригоден в кач предохранительного выкл | Нет | |
| EF006819 | Тип подключения силовой электрич цепи | Болтовое соединение | |
| IEK_F000004 | Климатическое исполнение | УХЛ3 | |
| EF001366 | Номин напряжение изоляции Ui | 690 | В |
| EF007262 | Подходит для установки в распредел платы | Нет | |
| EF006976 | Тип элемента управления | Короткая поворотная ручка (узкий хват) | |
| EF006959 | Пригоден в кач устр аварийной остановки | Нет | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF007264 | Подходит для промежуточного монтажа | Нет | |
| EF003118 | Степень защиты - IP передняя сторона | IP00 | |
| EF000267 | Макс сечение входящего кабеля | 70-150 | мм² |
| EF007386 | Моторный привод - дополнительно | Нет | |
| EF008240 | Конструкция прибора | Встраиваемое устройство для встраиваемой техники | |
| EF002578 | Номин импульсное выдерживаемое напряжение | 8 | кВ |
| EF006986 | Пригоден в качестве сервисного выкл-ля | Нет | |
| EF005409 | Тепловые потери | 15 | Вт на полюс |
| EF006981 | Пригоден в качестве главного выключателя | Да | |
| EF006984 | Компактная версия выкл-разъединителя | Нет |
Характеристики
- class Выключатель-разъединитель нагрузки
- Гарантийный срок, Лет 5
- Климатическое исполнение УХЛ3
- Количество полюсов 3
- Компактная версия выкл-разъединителя Нет
- Конструкция прибора Встраиваемое устройство для встраиваемой техники
- Макс допустимое раб напряжение Ue AC 690
- Макс сечение входящего кабеля 70-150
- Моторный привод - дополнительно Нет
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение изоляции Ui 690
- Номин продолжительный ток Iu 250
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Нет
- Подходит для установки в распредел платы Нет
- Пригоден в кач предохранительного выкл Нет
- Пригоден в кач устр аварийной остановки Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве сервисного выкл-ля Нет
- Реверсивный переключатель Нет
- Степень защиты - IP передняя сторона IP00
- Тепловые потери 15
- Тип подключения силовой электрич цепи Болтовое соединение
- Тип элемента управления Короткая поворотная ручка (узкий хват)
- Условный номин ток короткого замыкания Iq 14000
- Частота 50 Гц
- На складе: 31
- Код товара: SRK01-221-250
- Артикул: SRK01-221-250
