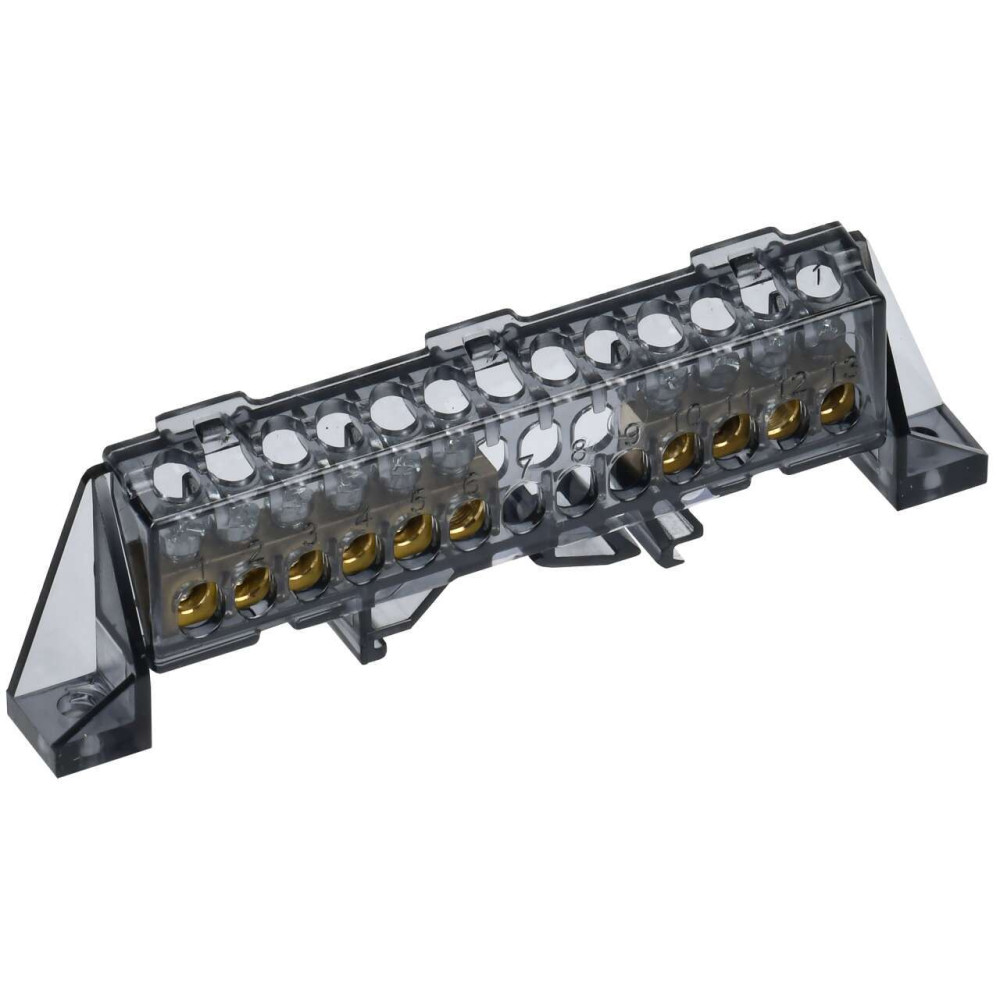

TEKFOR Шина N "ноль" в комбинированном DIN-изоляторе "Стойка" 6х9-(4+6)-Ч IEK
22030-TF-NN10-46-DP-K02
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих.
Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика.
При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами.
Нормальные условия эксплуатации шин:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Преимущества
- Конструкция с двумя латунными шинами.
- Удобная сборно-разборная конструкция изолятора шины с возможностью подключения проводников с двух сторон.
- Закрытый корпус из негорючего материала.
- Защита от случайного прикосновения к токоведущим частям.
- Комбинированный DIN-изолятор с вариантами установки на монтажную панель щита, на классическую 35мм DIN-рейку или на DIN-рейку с G-профилем.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Шина сборная нулевая
- Винты крепления М4

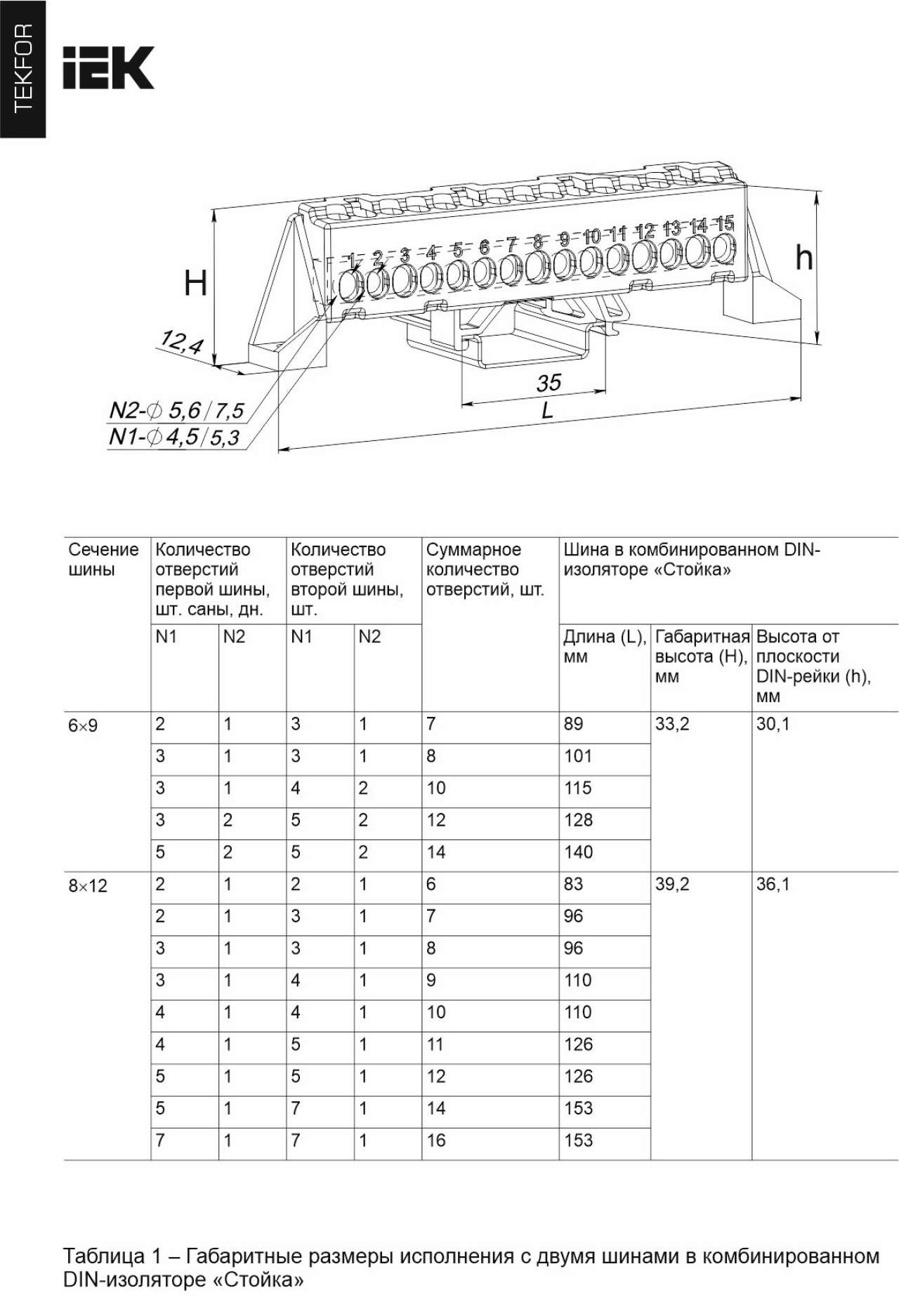

- Высота 33,2
- Гарантийный срок, Лет 2
- Глубина 12,4
- Количество кабельных выводов 10
- Количество шин 2
- Макс поперечное сечение проводника 16
- Материал Латунь
- Минимальное сечение 2
- Модель или исполнение Прочее
- Назначение шины N-ноль
- Номин напряжение 500
- Номин напряжение изоляции Ui 500
- Номин ток In 100
- Сечение шины 6х9
- Температура эксплуатации -40...50
- Тип монтажа На DIN рейку
- Тип поверхности Необработанная
- Типоисполнение Комбинированный DIN - изолятор Стойка
- Ширина 115
В наличии на складе: 460 шт.
250.00р.
- На складе
- Код товара: TF-NN10-46-DP-K02
- Артикул: 22030-TF-NN10-46-DP-K02
