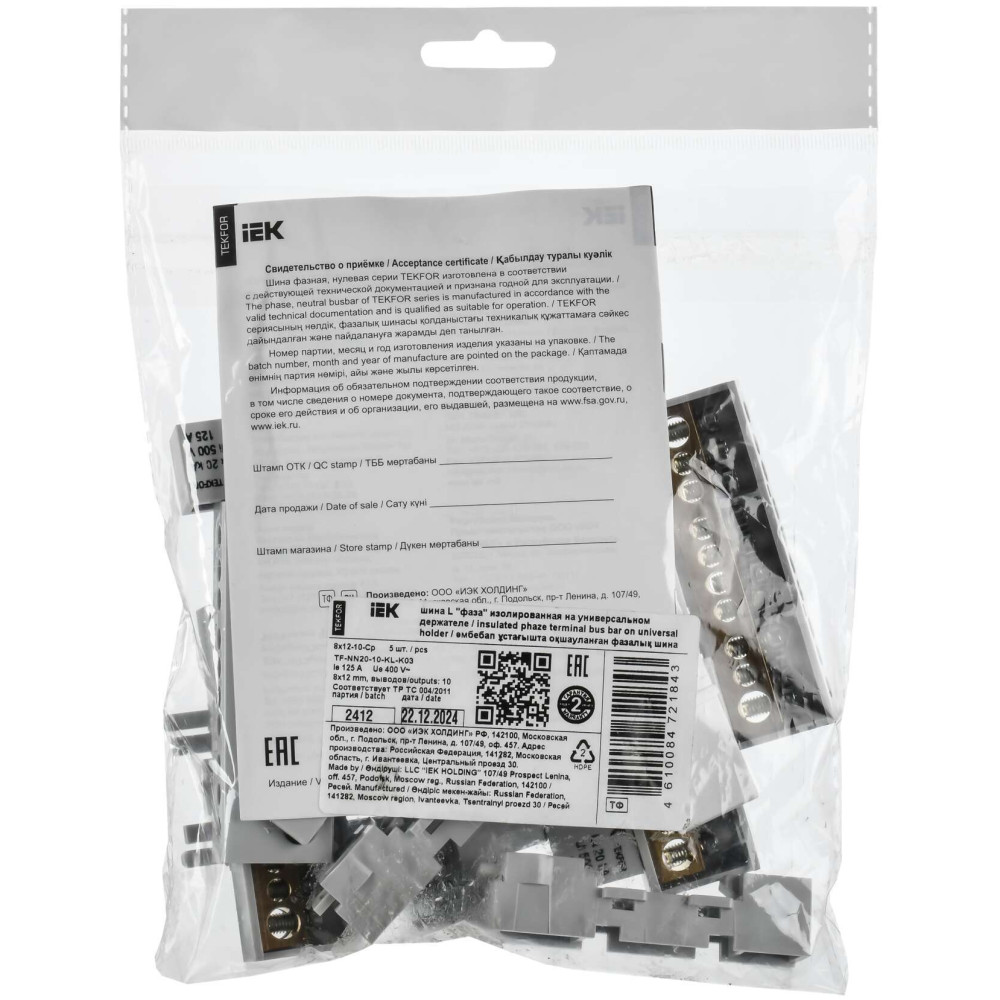

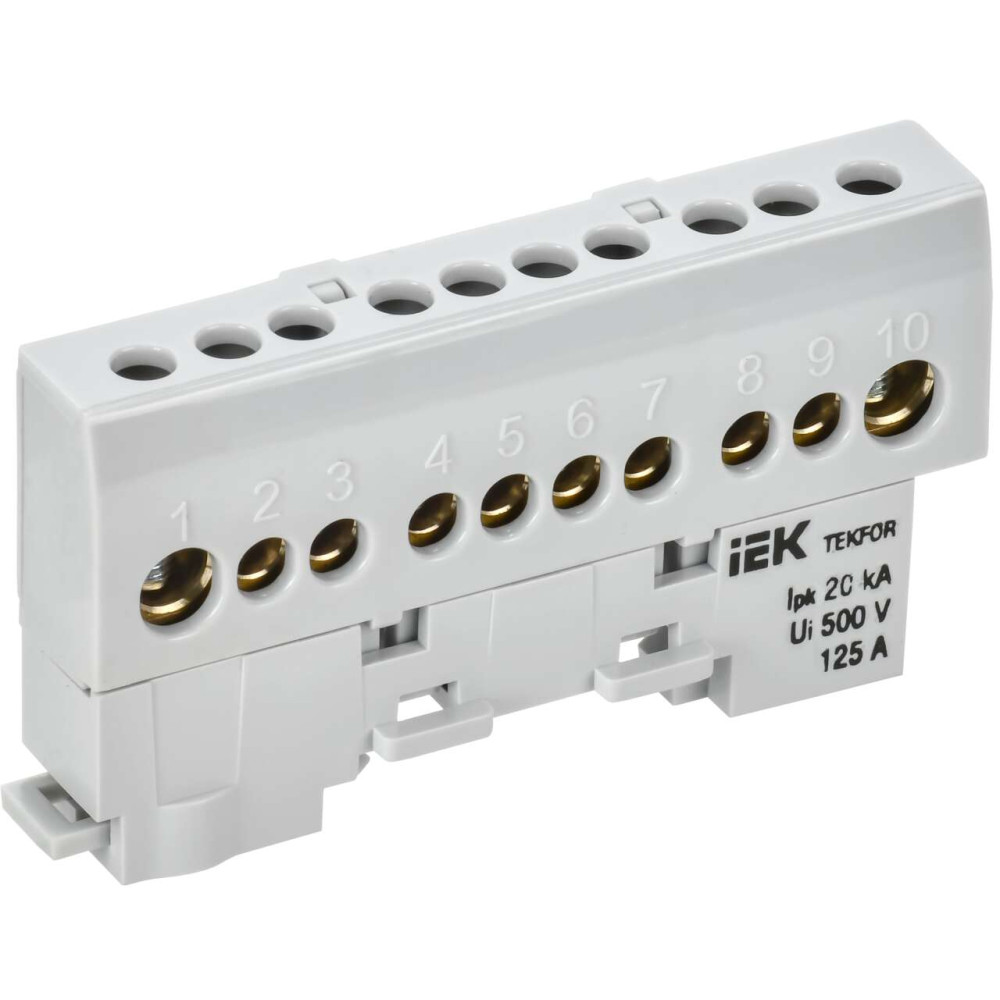

TEKFOR Шина L "фаза" изолированная на универсальном держателе 8х12-10-Ср IEK
22054-TF-NN20-10-KL-K03
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих.
Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика.
При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами.
Нормальные условия эксплуатации шин:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция изолятора шины.
- Закрытый корпус из негорючего материала с защитой от случайного прикосновения к токоведущим частям.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Шина сборная нулевая
- Винты крепления М5
- Высота 45,4
- Гарантийный срок, Лет 2
- Глубина 18,8
- Количество кабельных выводов 10
- Количество шин 1
- Макс поперечное сечение проводника 25
- Материал Латунь
- Минимальное сечение 2
- Модель или исполнение Прочее
- Назначение шины L-фаза
- Номин напряжение 500
- Номин напряжение изоляции Ui 500
- Номин ток In 125
- Сечение шины 8х12
- Температура эксплуатации -40...50
- Тип монтажа На DIN рейку
- Тип поверхности Необработанная
- Типоисполнение С DIN - изолятором
- Цвет изолятора Серый
- Ширина 85
В наличии на складе: 355 шт.
470.00р.
- На складе
- Код товара: TF-NN20-10-KL-K03
- Артикул: 22054-TF-NN20-10-KL-K03
