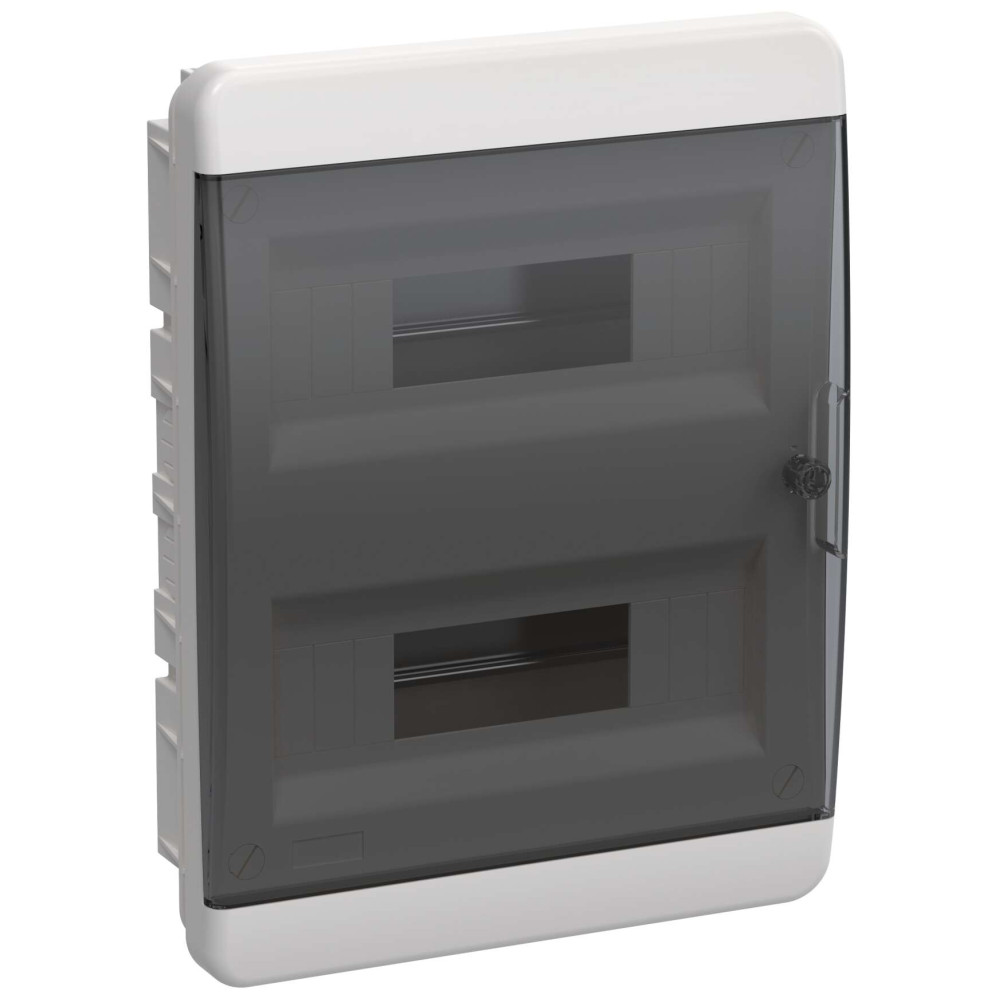

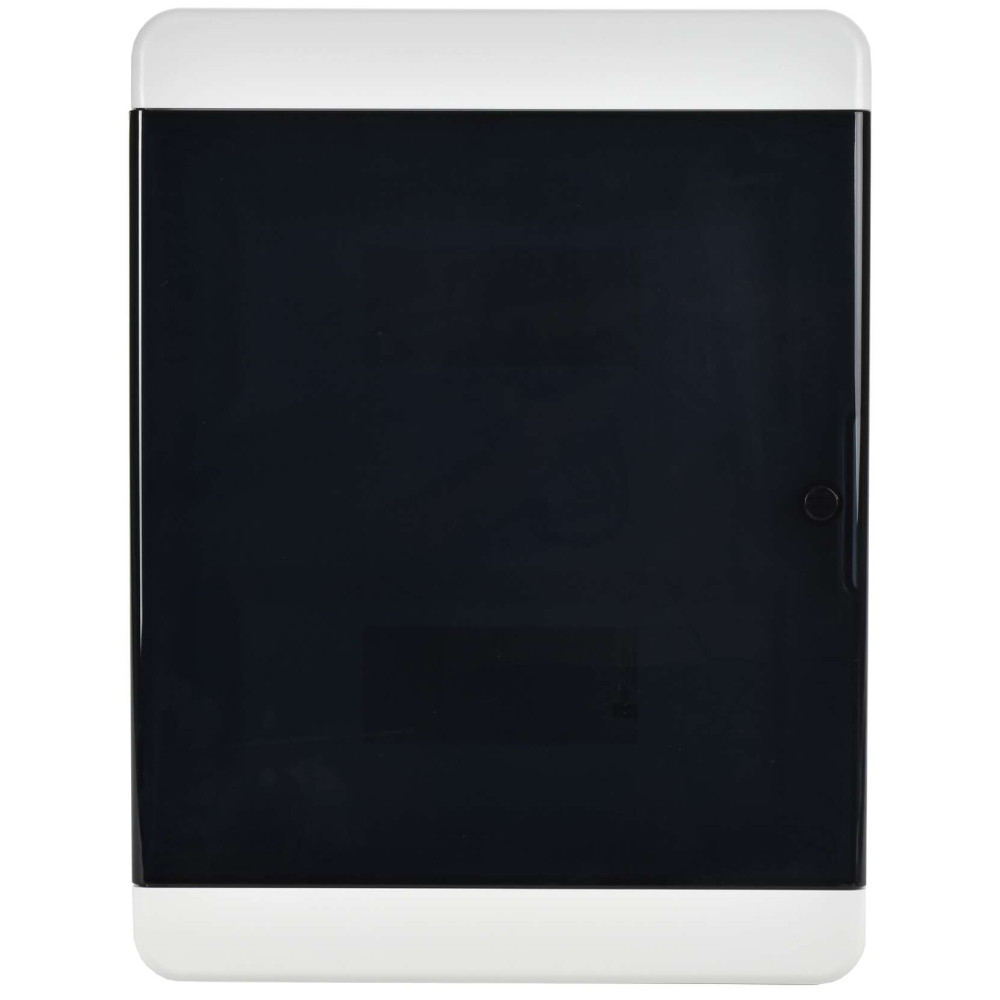

TEKFOR Корпус пластиковый ЩРВ-П-24 IP41 черная прозрачная дверь IEK
14253-TF5-KP12-V-24-41-K01-K03
Корпуса серии TEKFOR IP41 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и технических помещениях.
Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.



Преимущества
- Съемная монтажная рама позволяет собирать щит на стенде.
- Межосевое расстояние между DIN-рейками 150мм для удобного распределения проводов внутри корпуса.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.
Особенности конструкции

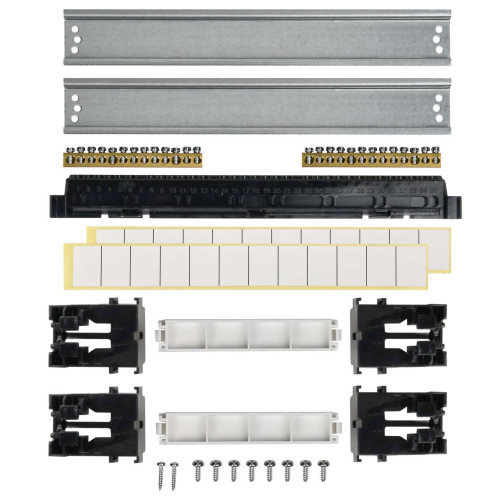

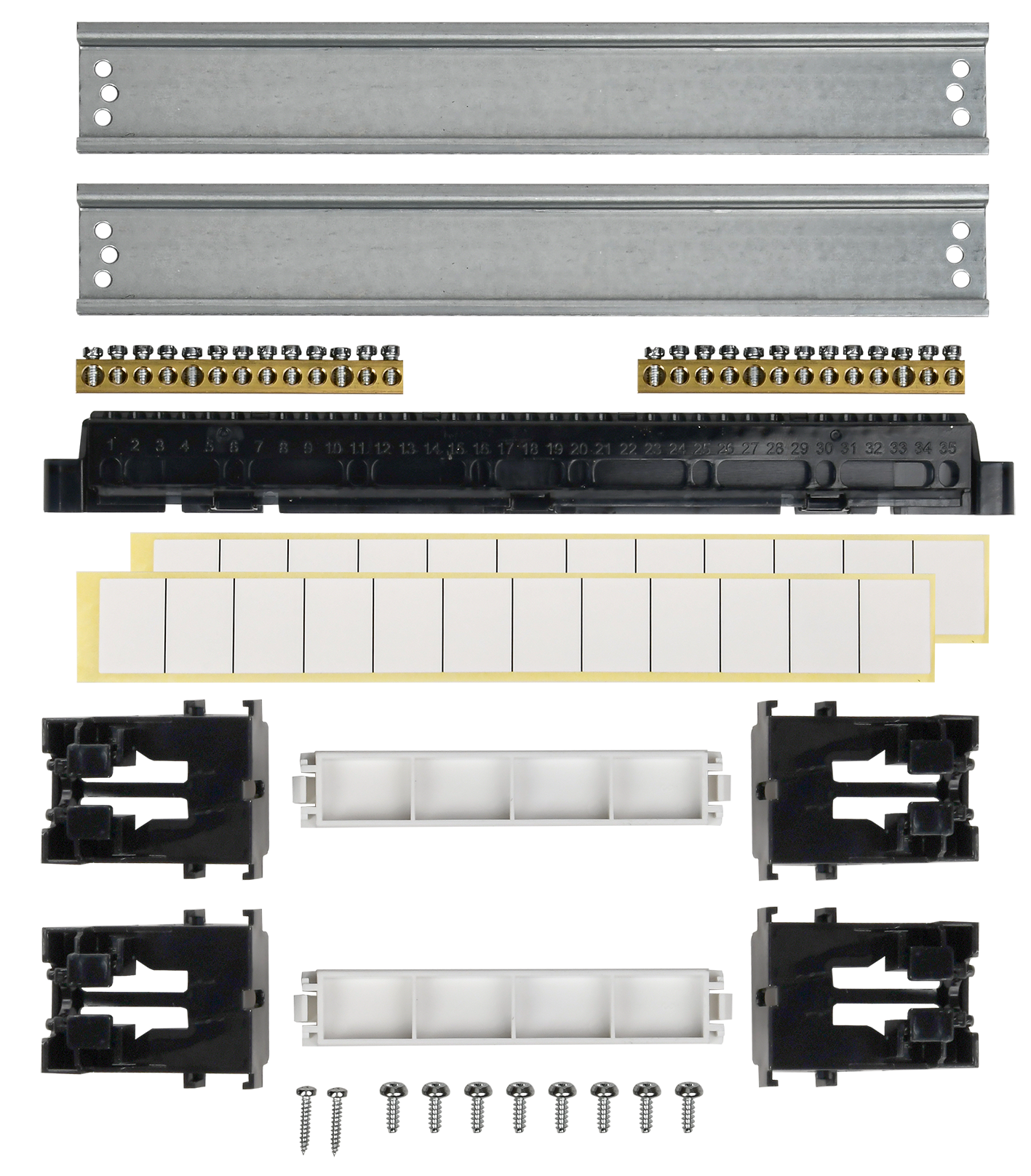

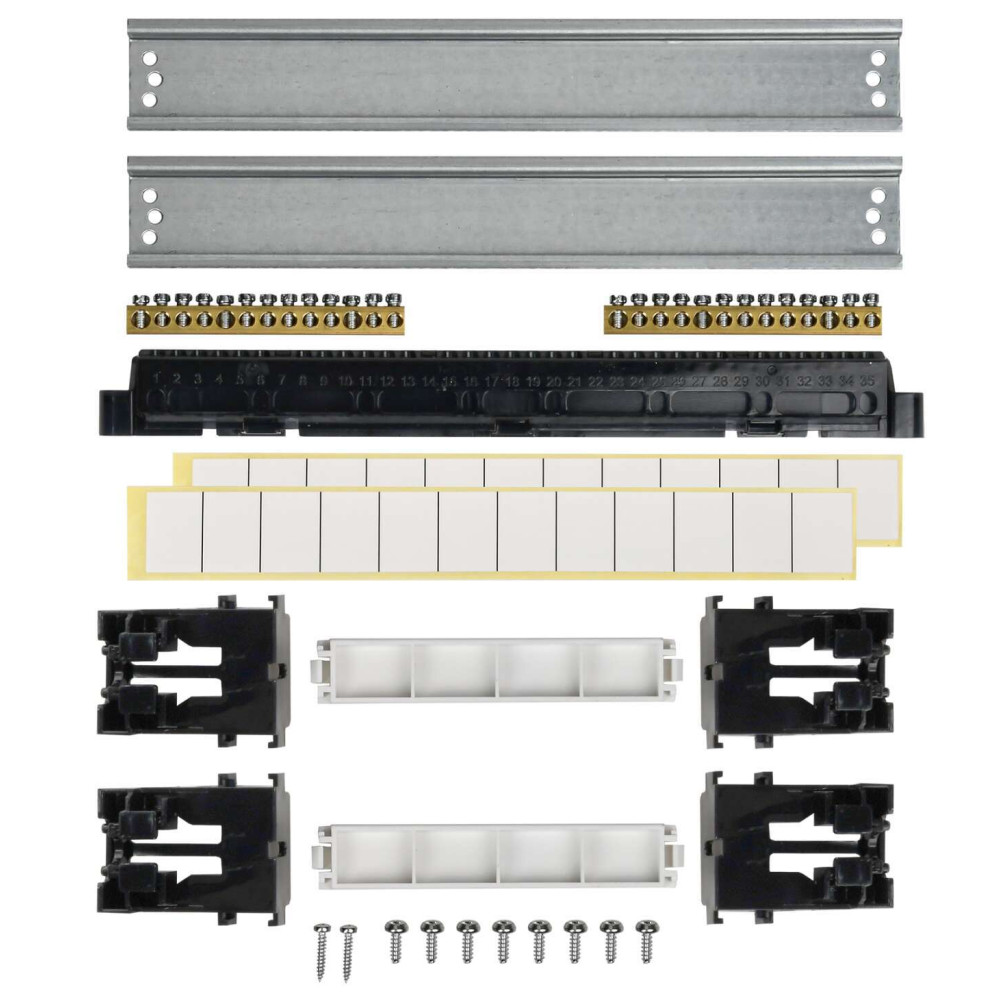

Съемная монтажная рама для DIN-реек.

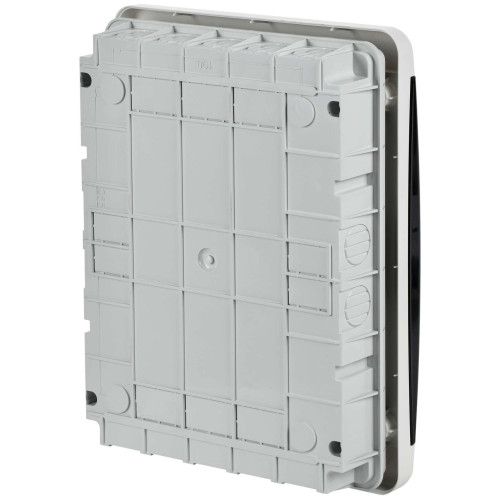

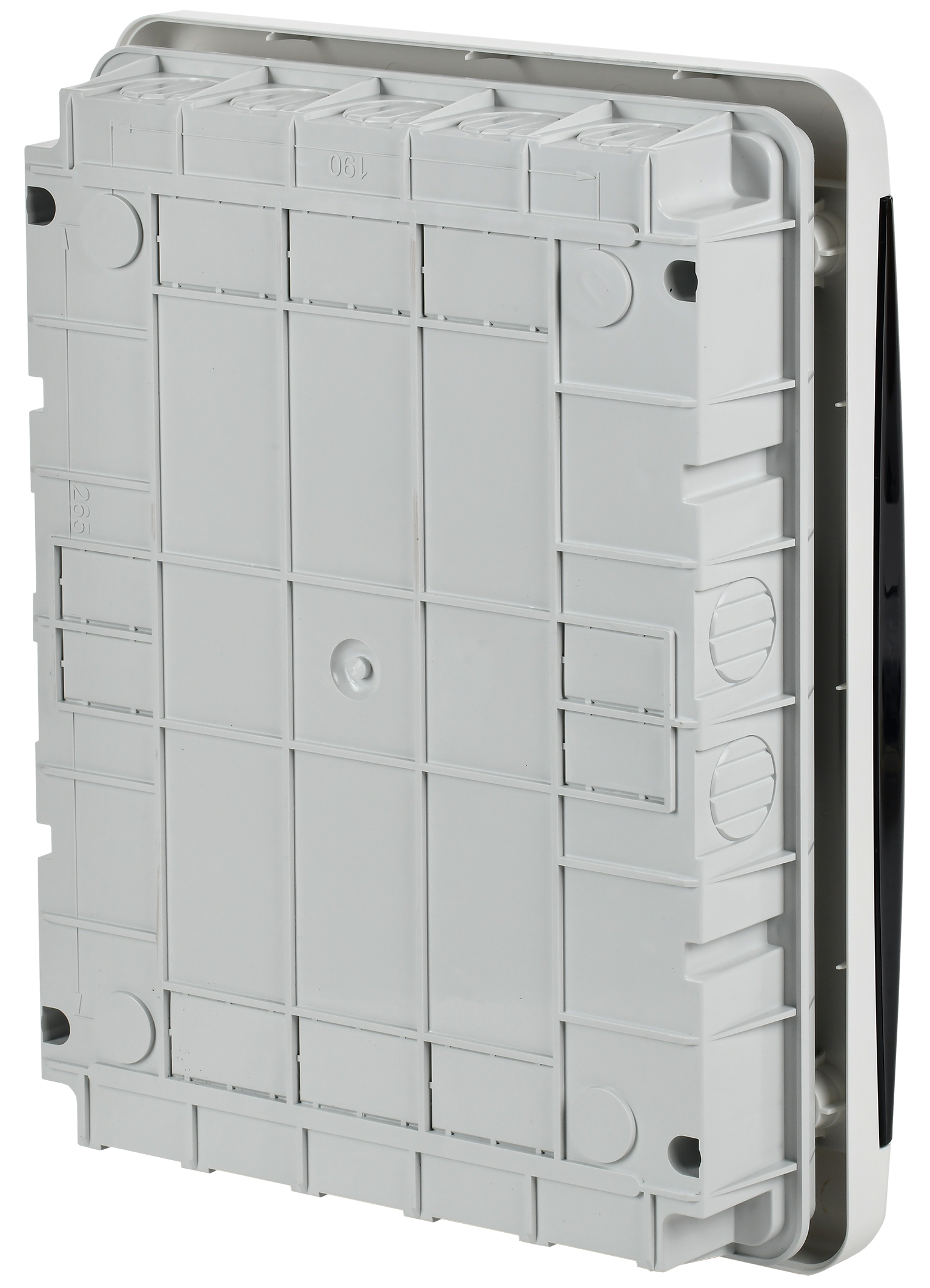

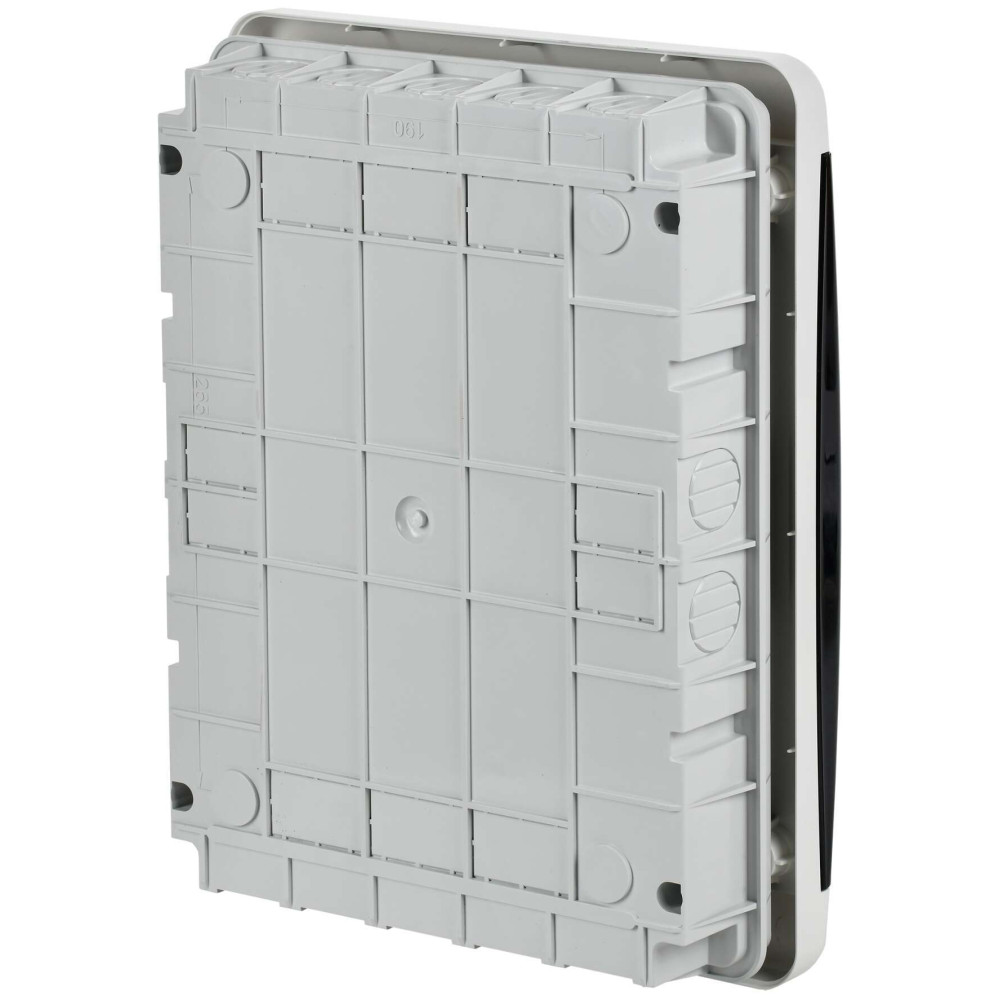

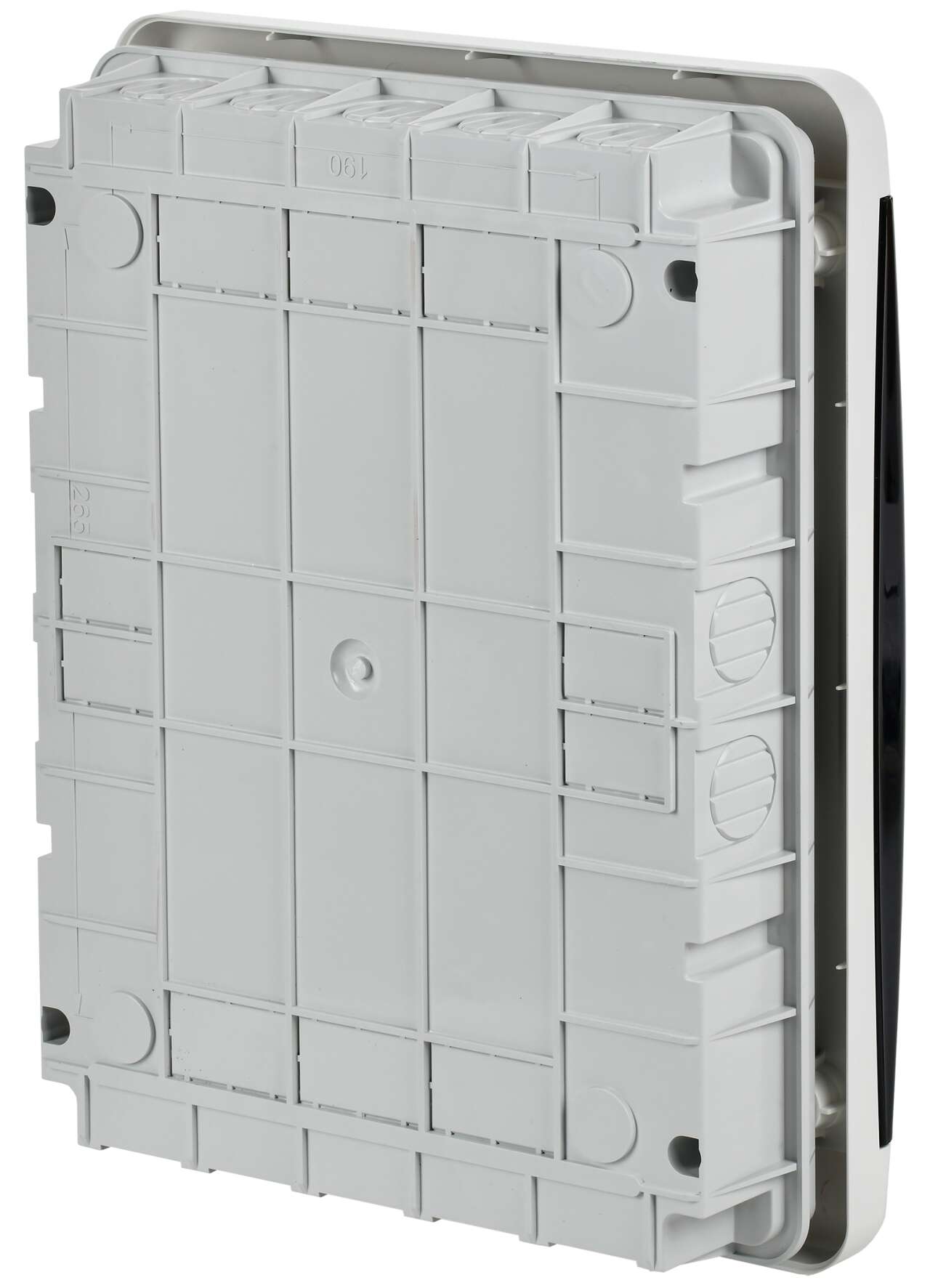

Разметка под отверстия на основании корпуса.

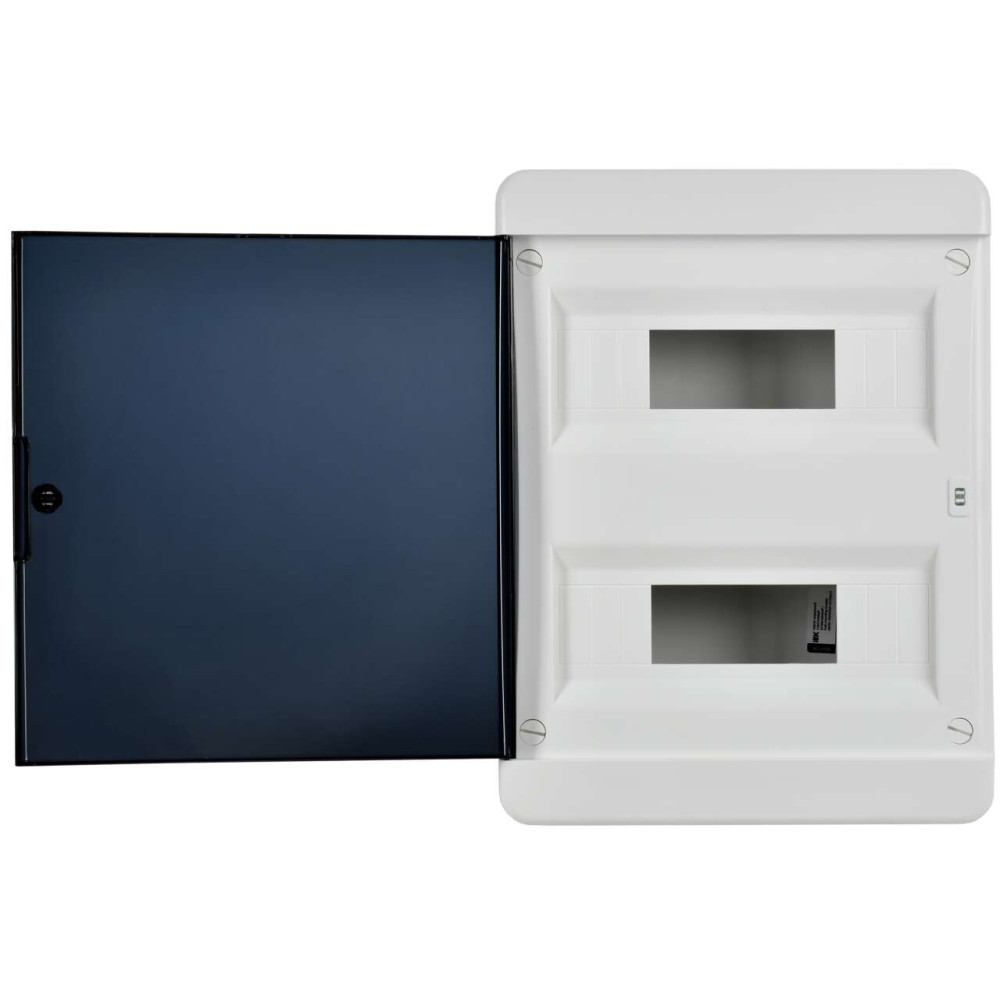

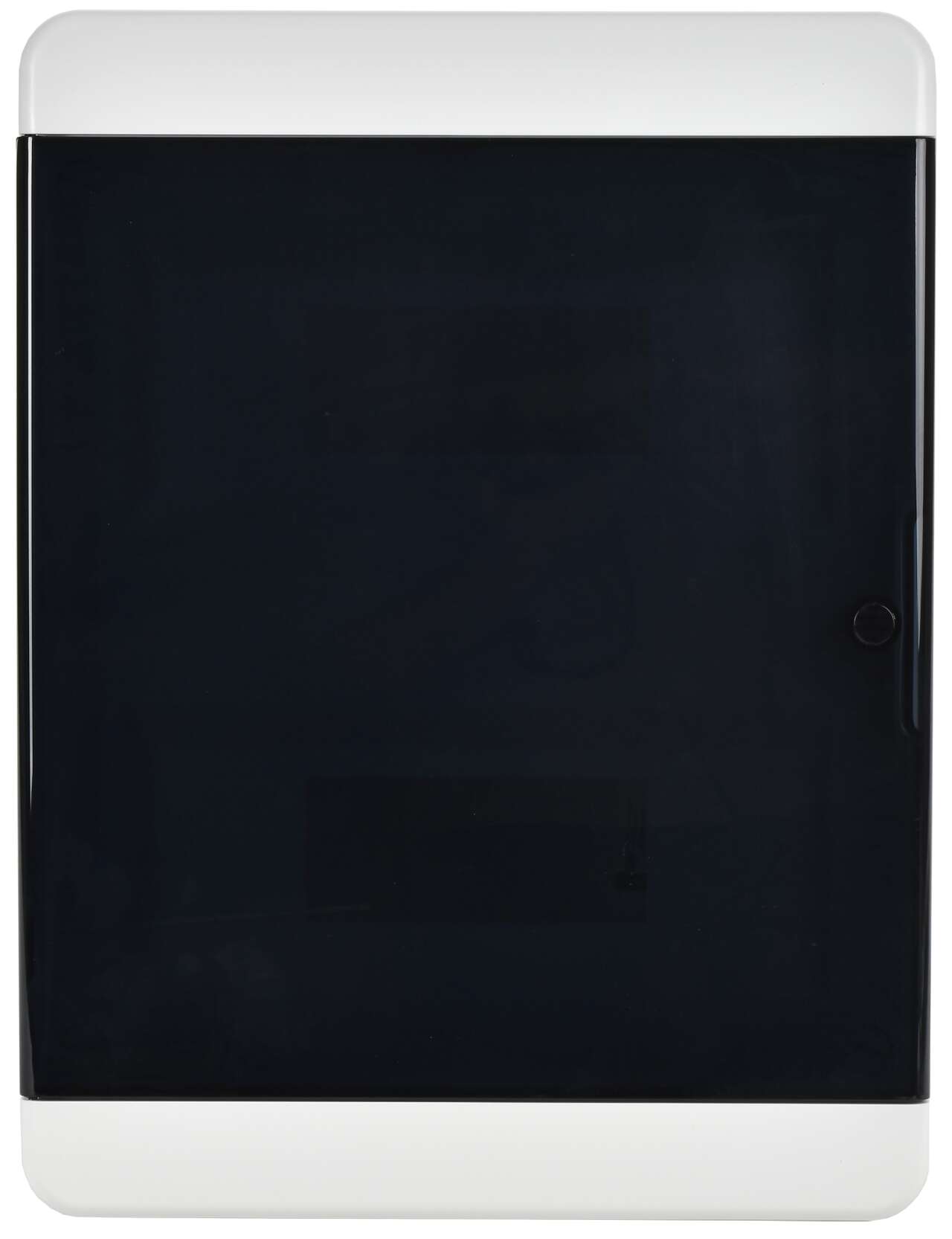

Дверь имеет возможность установки замка (приобретается отдельно).

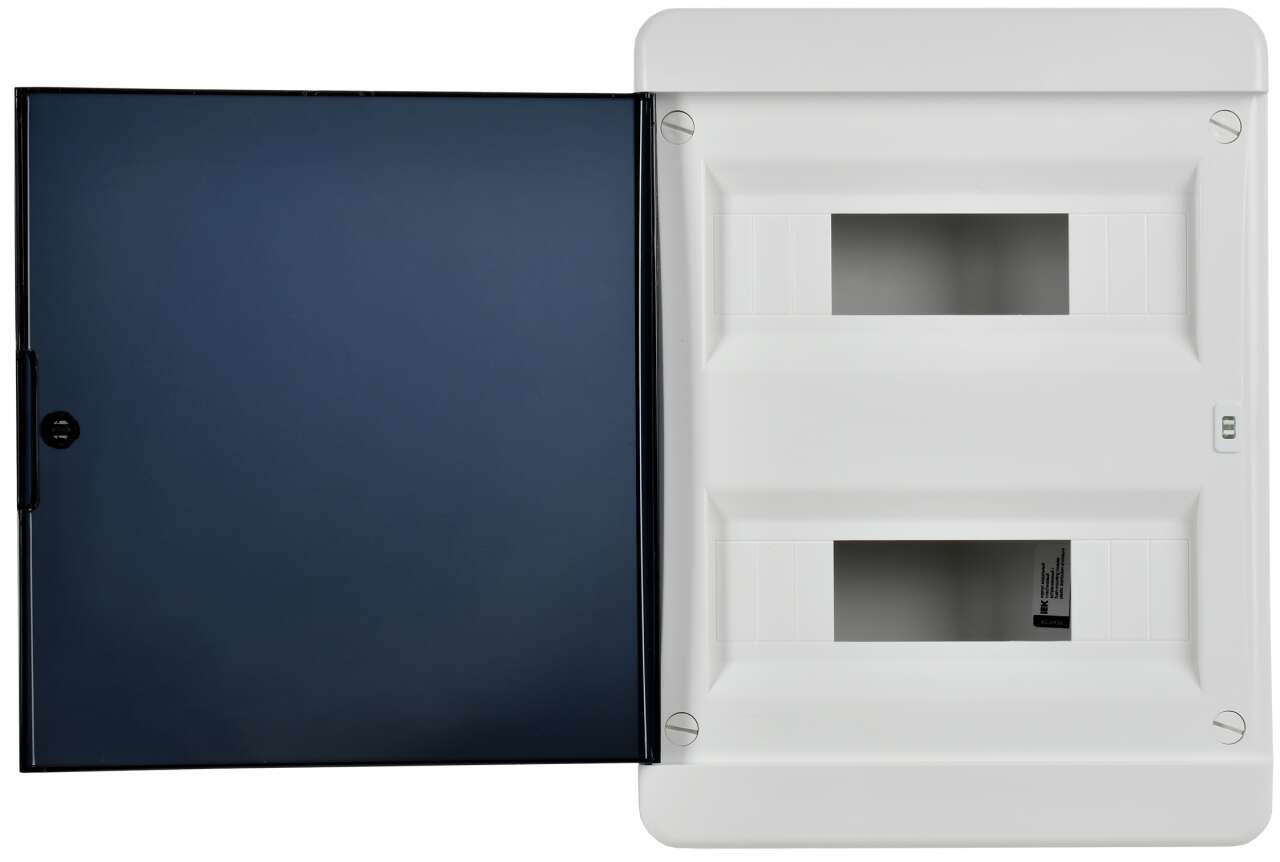

Пластиковые винты быстро закручиваются и не выпадают из фасада.

Клеммы N/PE защищены от прикосновений.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
- Изображение
TF5-KP12-V-24-41-K01-K03_DOP_2.png - Изображение
TF5-KP12-V-24-41-K01-K03_DOP_4.png - Изображение
TF5-KP12-V-24-41-K01-K03_DOP_1.png - Презентация
prezentaciya_TEKFOR_&_UNION_Compact.pdf - Изображение
SchRN(V)-P_TEKFOR_ passp_mult_3_G.jpg - Изображение
Listovka_tekfor.pdf - Изображение
TF5-KP12-V-24-41-K01-K03_DOP_3.png - Таблица соответствия артикулов IEK и Tekfor
Analogi-Tekfor_IEK.xlsx - Изображение
SchRN(V)-P_TEKFOR_ passp_mult_1_G1.jpg
Модели для проектировщиков
Информационные материалы
Характеристики
- class Малый распределительный щит или бокс
- DIN-рейка Да
- Возможно расширение Нет
- Высота 385.0
- Гарантийный срок, Лет 5
- Глубина 102.0
- Кол-во дверей шкафа 1
- Кол-во рядов 2
- Материал корпуса Пластик
- Монтажная глубина - ниши 64
- Номер цвета RAL 9016
- Прозрачная дверца или крышка Да
- С замком Да
- С монтажной платой Нет
- С прозрачной крышкой Да
- Степень защиты - IP IP41
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Скрытого монтажа (в штукатурку)
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Белый
- Ширина 290.0
- Ширина по количеству модульных расстояний 24
