TEKFOR Корпус пластиковый ЩРН-П-36 IP41 белая дверь IEK

Name: TEKFOR Корпус пластиковый ЩРН-П-36 IP41 белая дверь IEK
Brand: TEKFOR
SKU: TF5-KP13-N-36-41-K01-K01
Price: 5530.00 RUB
Availability: InStock

TF5-KP13-N-36-41-K01-K01

Описание
Характеристики

Корпуса серии TEKFOR IP41 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и технических помещениях. Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.

Преимущества

Съемная монтажная рама позволяет собирать щит на стенде.
Межосевое расстояние между DIN-рейками 150мм для удобного распределения проводов внутри корпуса.
Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.

Особенности конструкции

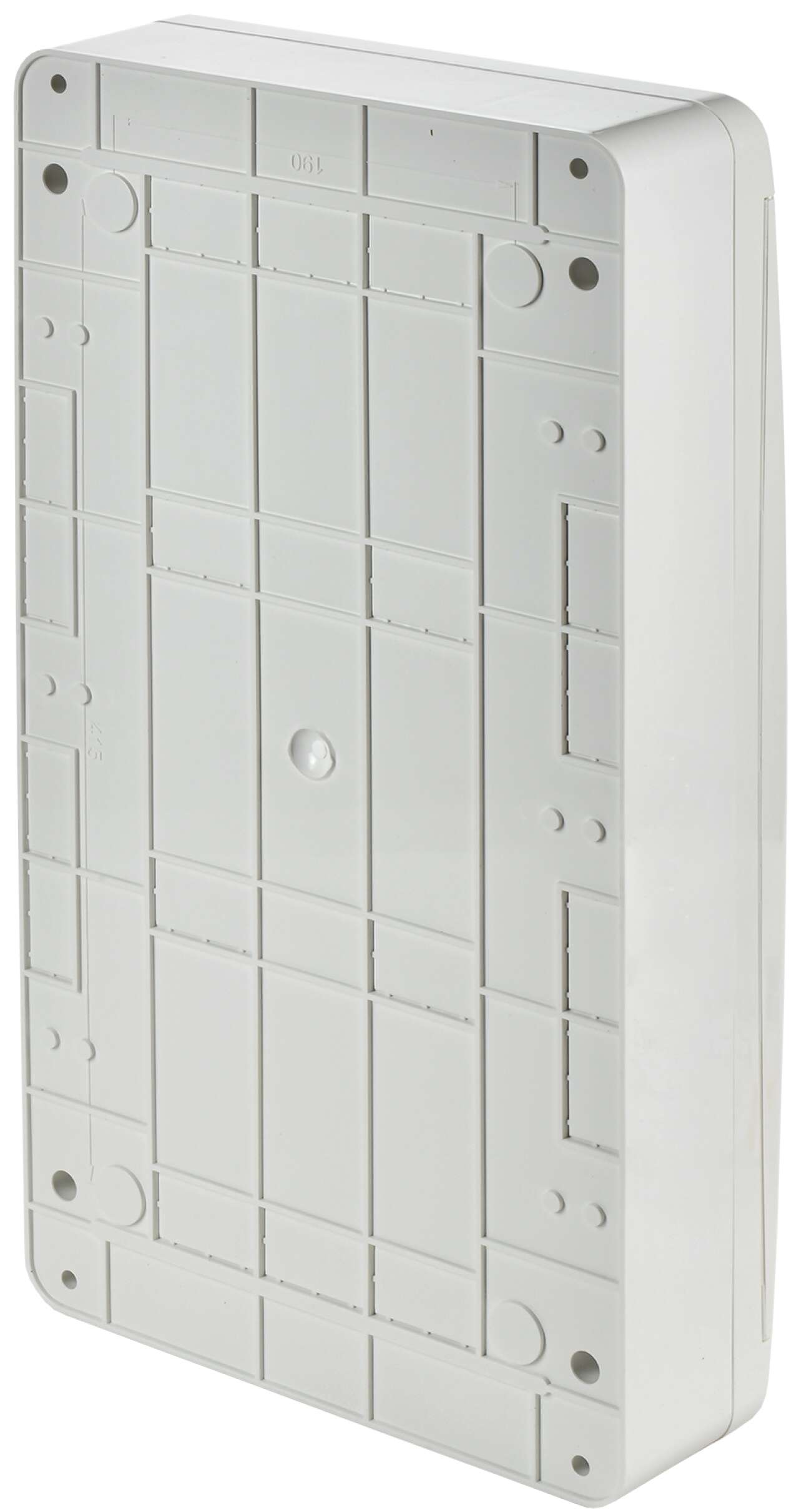

Разметка под отверстия на основании корпуса.

Дверь имеет возможность установки замка (приобретается отдельно).

Пластиковые винты быстро закручиваются и не выпадают из фасада.

Клеммы N/PE защищены от прикосновений.

Съемная монтажная рама для DIN-реек.

Комплект поставки

DIN-рейка - 3 шт.
Набор для крепления DIN-реек - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 13 отв. - 1 шт.
Шина 6х9мм, 16 отв. - 1 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 3 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

STEP-формат
Бокс 36 СБ.STEP

Информационные материалы

Таблица соответствия артикулов IEK и Tekfor
Analogi-Tekfor_IEK.xlsx

Видеообзор

TEKFOR Корпус пластиковый

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Поверхностного монтажа
EF002950	Ширина по количеству модульных расстояний	36
EF000266	Кол-во рядов	3
EF000007	Цвет	Белый
EF005474	Степень защиты - IP	IP41
EF000040	Высота	535.0	мм
EF000008	Ширина	290.0	мм
EF000049	Глубина	102.0	мм
EF000116	Номер цвета RAL	9016
EF001596	Материал корпуса	Пластик
EF000118	С монтажной платой	Нет
EF001088	Возможно расширение	Нет
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	-	мм
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF006244	Прозрачная дверца или крышка	Нет
EF006306	С замком	Да
EF001094	С прозрачной крышкой	Нет
EF001134	DIN-рейка	Да
EF000122	Кол-во дверей шкафа	1

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 535.0
Гарантийный срок, Лет 5
Глубина 102.0
Кол-во дверей шкафа 1
Кол-во рядов 3
Материал корпуса Пластик
Монтажная глубина - ниши -
Номер цвета RAL 9016
Прозрачная дверца или крышка Нет
С замком Да
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP41
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Форма крышки Закрытого типа (закрывающаяся)
Цвет Белый
Ширина 290.0
Ширина по количеству модульных расстояний 36

В наличии на складе: 282 шт.

5530р.

На складе: 282
Код товара: TF5-KP13-N-36-41-K01-K01
Артикул: TF5-KP13-N-36-41-K01-K01
