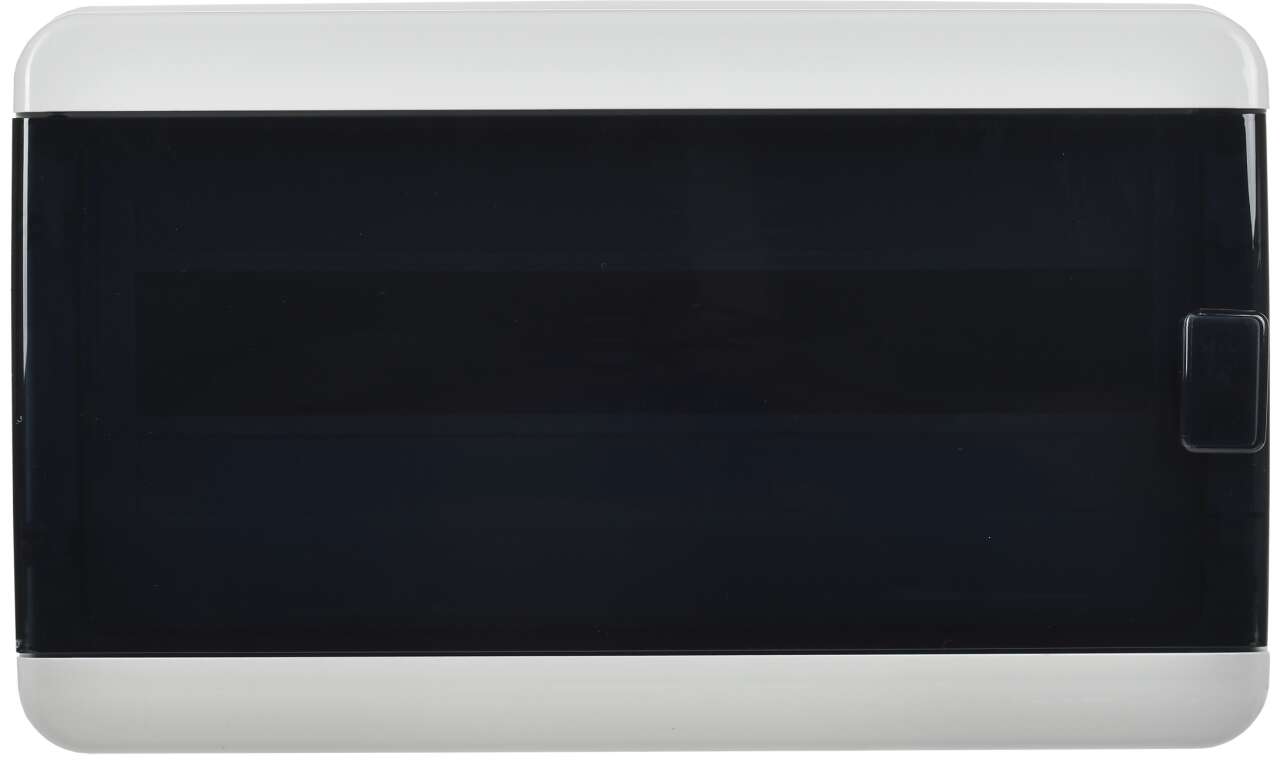

ОформитьTEKFOR Корпус пластиковый КМПн-18 IP65 черная прозрачная дверь IEK
Преимущества

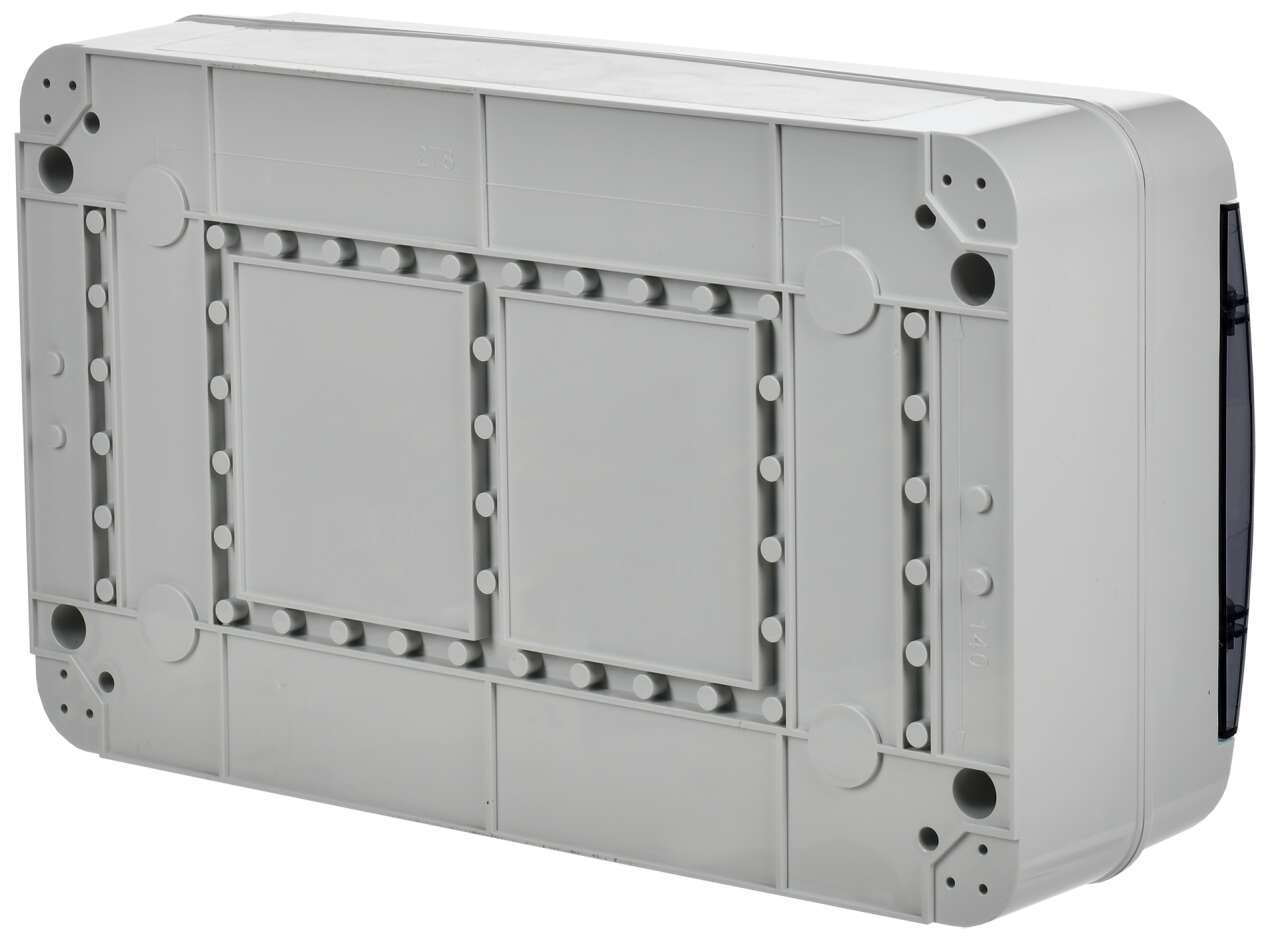

- Просторное основание корпуса позволяет прокладывать провода под DIN-рейкой и по бокам от монтажной рамы.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Введение проводников реализовано через съемную планку с эластичной мембраной позволяя исключить использование дополнительных сальников.
- Лицевые панели снимаются с крышки корпуса и обеспечивают быстрый доступ к установленным элементам.

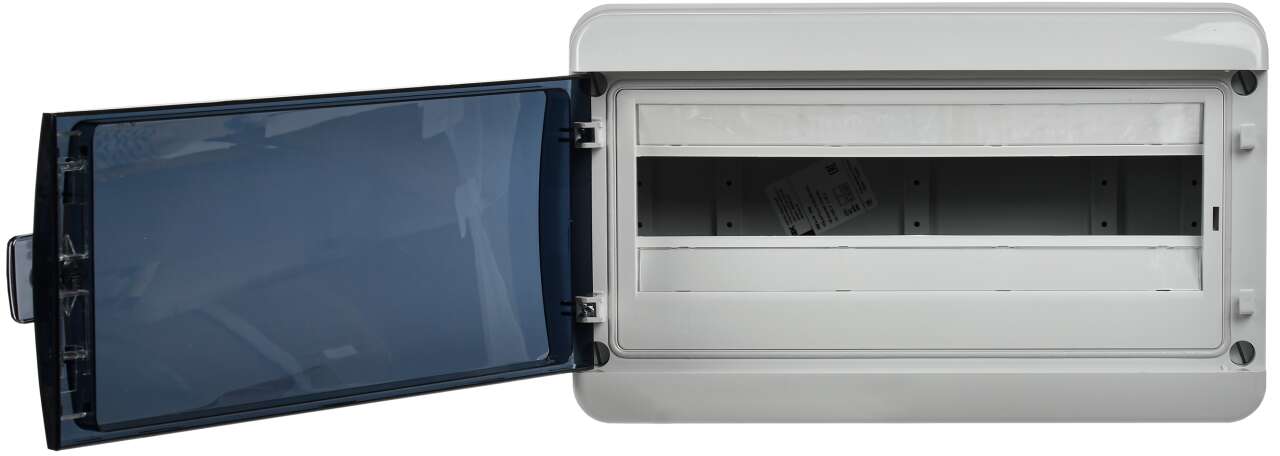

- Крышка корпуса при помощи специальных винтов-шарниров открывается без полного снятия, упрощая обслуживание щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
Особенности конструкции
Регулировка DIN-реек по высоте.
Ввод кабеля через эластичную мембрану на съемной планке.
Петли для открытия фасадной части корпуса.
Дверь имеет возможность установки замка (приобретается отдельно).
Быстрый доступ внутрь корпуса через съемные пластроны.
Изменяемое расстояние между DIN-рейками.
Пластиковые винты быстро закручиваются и не выпадают из фасада.

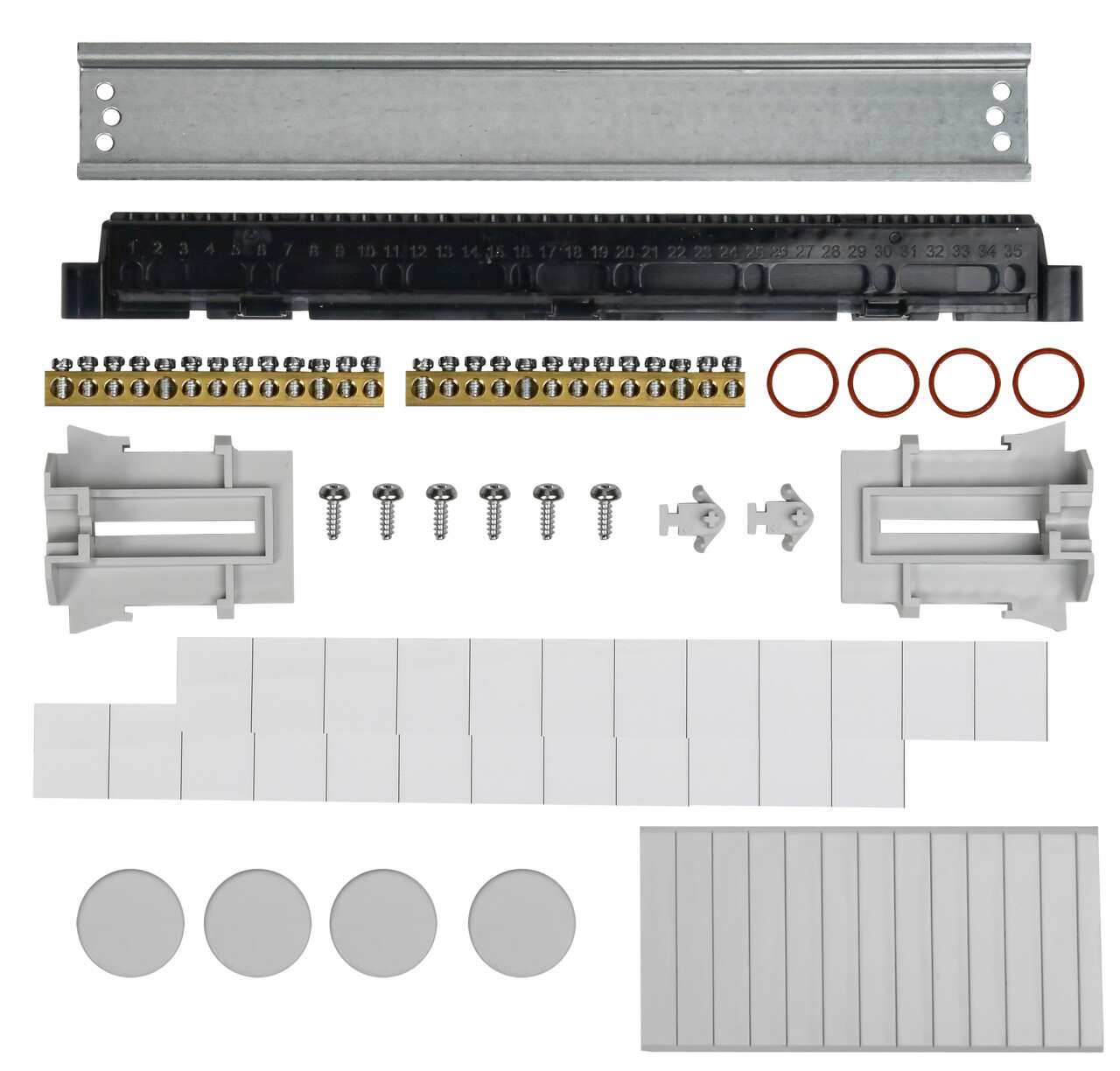

Комплект поставки
- DIN-рейка - 1 шт.
- Набор для крепления DIN-реек - 1 шт.
- Суппорт для шин - 1 шт.
- Шина 6х9мм, 9 отв. – 2 шт.
- Заглушка модульная - 1 шт.
- Петли для фасада - 2 шт.
- Заглушки отверстий - 4 шт.
- Комплект метизов - 1 шт.
- Маркировочная лента - 2 шт.
- Паспорт - 1 шт.
- Инструкция по сборке - 1 шт.
Документация
Сертификаты
Дополнительные изображения
- Изображение
TF5-KP72-N-18-65-K03-K02_DOP_1.png - Изображение
TF5-KP72-N-18-65-K03-K02_DOP_4.png - Изображение
KMPn_TEKFOR_passp_mult_1_G.jpg - Изображение
TF5-KP72-N-18-65-K03-K02_DOP_2.png - Презентация
prezentaciya_TEKFOR_&_UNION_Compact.pdf - Изображение
Listovka_tekfor.pdf - Изображение
TF5-KP72-N-18-65-K03-K02_DOP_3.png - Изображение
KMPn_TEKFOR_passp_mult_3_G.jpg - Таблица соответствия артикулов IEK и Tekfor
Analogi-Tekfor_IEK.xlsx
Модели для проектировщиков
Информационные материалы
Видеообзор
Класс: Малый распределительный щит или бокс (ID: EC000214)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000003 | Тип монтажа | Поверхностного монтажа | |
| EF002950 | Ширина по количеству модульных расстояний | 18 | |
| EF000266 | Кол-во рядов | 1 | |
| EF000007 | Цвет | Серый | |
| EF005474 | Степень защиты - IP | IP65 | |
| EF000040 | Высота | 245.0 | мм |
| EF000008 | Ширина | 408.0 | мм |
| EF000049 | Глубина | 153.0 | мм |
| EF000116 | Номер цвета RAL | 7035 | |
| EF001596 | Материал корпуса | Пластик | |
| EF009212 | Форма крышки | Закрытого типа (закрывающаяся) | |
| EF001134 | DIN-рейка | Да | |
| EF006244 | Прозрачная дверца или крышка | Да | |
| EF001135 | Тип крышки | Закрытого типа (закрывающаяся) | |
| EF001094 | С прозрачной крышкой | Да | |
| EF000218 | Монтажная глубина - ниши | - | мм |
| EF000118 | С монтажной платой | Да | |
| EF001088 | Возможно расширение | Нет | |
| EF006306 | С замком | Да | |
| EF000122 | Кол-во дверей шкафа | 1 |
Характеристики
- class Малый распределительный щит или бокс
- DIN-рейка Да
- Возможно расширение Нет
- Высота 245.0
- Гарантийный срок, Лет 5
- Глубина 153.0
- Кол-во дверей шкафа 1
- Кол-во рядов 1
- Материал корпуса Пластик
- Монтажная глубина - ниши -
- Номер цвета RAL 7035
- Прозрачная дверца или крышка Да
- С замком Да
- С монтажной платой Да
- С прозрачной крышкой Да
- Степень защиты - IP IP65
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 408.0
- Ширина по количеству модульных расстояний 18
- На складе: 5
- Код товара: TF5-KP72-N-18-65-K03-K02
- Артикул: TF5-KP72-N-18-65-K03-K02
