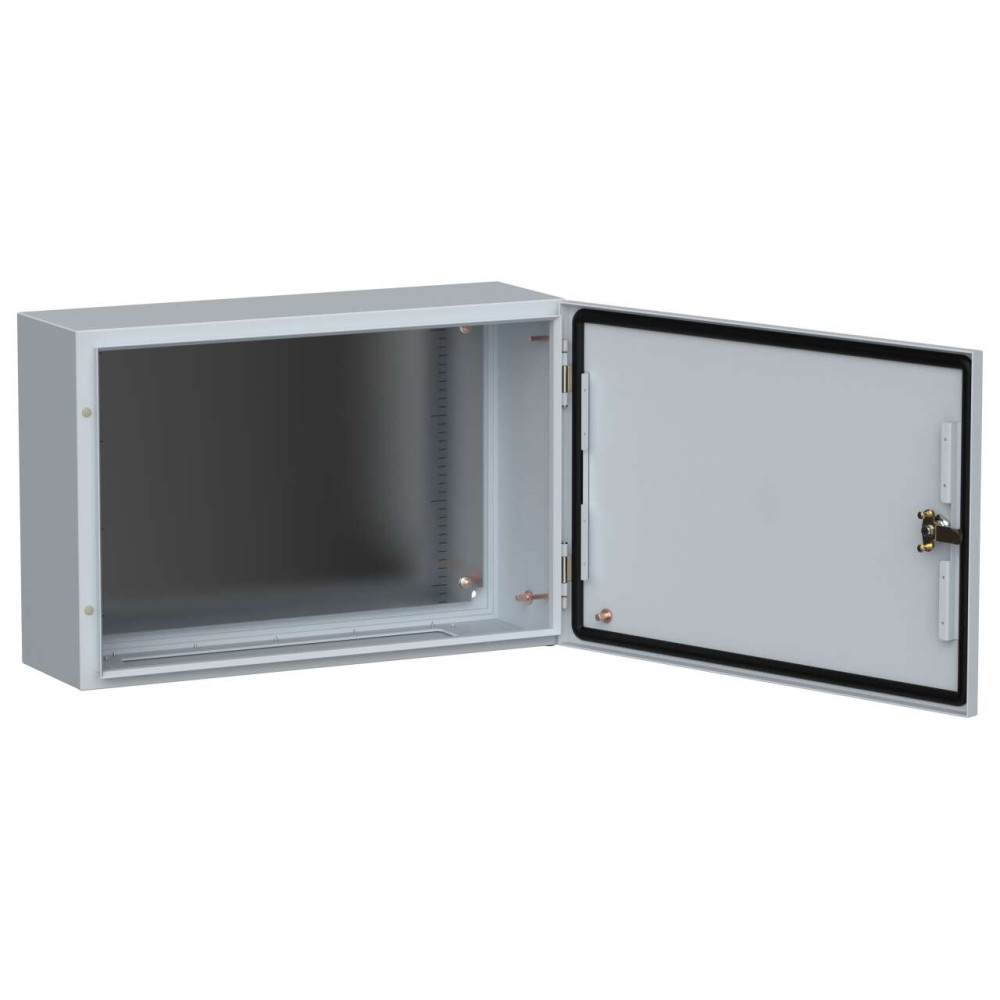

ОформитьTITAN 5 Корпус металлический ЩМП-40.60.20 УХЛ1 IP66 IEK
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Фиксация двери для предупреждения давления на уплотнитель при транспортировке и хранении.
Съемный кабельный фланец облегчает установку сальников и гермовводов любого типа.
Вертикальные Z-профили на внутренней стороне двери - для фиксации кабельного жгута при установке оборудования, увеличивают жесткость двери.
Новый тип петель с креплением к оболочке в одной точке - быстрая перенавеска и обеспечение степени защиты IP66.
Защита технологических отверстий пластиковыми заглушками для защиты от влаги и пыли.
Медные шпильки заземления с увеличенной площадкой для лучшего контакта исключают возможность их отрыва и повышают уровень электробезопасности корпуса.
Грунтование перед окрашиванием - максимальная защита от коррозии.
Монтажная панель с 4 подгибами по периметру - увеличенная жесткость панели.
Двойная заковка по периметру оболочки и двери увеличивает жесткость конструкции, сохраняет геометрию корпуса.
Разметка монтажной панели сокращает время установки оборудования.
Комплект поставки
- Болт фланцевый М6х14 - 4 шт.
- Гайка фланцевая М6 - 4 шт.
- Гайка фланцевая М8 - 2 шт.
- Зацеп - 4 шт.
- Втулка - 4 шт.
- Провод заземления - 1 шт.
- Ключ - 1 шт.
- Кольцо 006-012-25 - 4 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Паспорт - 1 экз.
- Инструкция по монтажу - 1 экз.
Документация
Сертификаты
- Экспертное заключение
57543_08.pdf - Сертификат добровольный
НЕ06.Н04909.pdf - Декларация 025
ЕАЭС N RU Д-RU.РА01.В.36189_25.pdf - Сертификат происхождения товара (СТ-1)
57543_08 от 01.06.2023.pdf - Сертификат добровольный
1791 от 12.08.2024.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отрицательное решение
365893.pdf - Сертификат добровольный
РОСС RU.НЕ06.Н04909.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Сертификат добровольный
1791.pdf - Сертификат добровольный
АЖ49.Н03256.pdf
Информационные материалы
Дополнительные изображения
Видеообзор
Отзывы по поставкам продукции от наших партнеров
Класс: Корпус шкафа пустой (ID: EC000058)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000040 | Высота | 400 | мм |
| EF000008 | Ширина | 600 | мм |
| EF000049 | Глубина | 200 | мм |
| EF005474 | Степень защиты - IP | IP66 | |
| IEK_F000004 | Климатическое исполнение | УХЛ1 | |
| EF006154 | Номинальный ток | 630 | А |
| EF000116 | Номер цвета RAL | 7035 | |
| EF000003 | Тип монтажа | Поверхностного монтажа | |
| EF000167 | Вес | 11,52 | кг |
| EF008873 | Номин ток - In | 630 | А |
| IEK_F000178 | Вид установки | Навесной | |
| EF000218 | Монтажная глубина - ниши | - | мм |
| IEK_F001358 | Макс статическая нагрузка на дверь / оболочку | 200 / 800 | Н |
| EF001135 | Тип крышки | Закрытого типа (закрывающаяся) | |
| EF000139 | Защитное покрытие поверхности | Порошковая окраска | |
| EF000007 | Цвет | Серый | |
| EF009212 | Форма крышки | Закрытого типа (закрывающаяся) | |
| EF009170 | Толщина стенки шкафа | 1.0 | мм |
| EF003532 | Подходит для использ вне помещений-уличный | Да | |
| EF004464 | Тип дверцы - люка | Одинарный/единичный | |
| EF006306 | С замком | Да | |
| EF002386 | Температура эксплуатации | -60...40 | °C |
| EF007798 | Подходит для применения вне помещений | Да | |
| EF000118 | С монтажной платой | Да | |
| EF004427 | Количество модулей | - | |
| IEK_F000179 | Толщина металла | 1 | мм |
| EF006244 | Прозрачная дверца или крышка | Нет | |
| EF001596 | Материал корпуса | Сталь | |
| IEK_F000166 | Фактура поверхности | Шагрень | |
| EF009171 | Толщина двери или крышки шкафа | 1 | мм |
| EF001088 | Возможно расширение | Нет | |
| IEK_F000164 | Наличие замка в двери | Да | |
| EF000537 | Ввод кабеля | Снизу |
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вес 11,52
- Вид установки Навесной
- Возможно расширение Нет
- Высота 400
- Гарантийный срок, Лет 5
- Глубина 200
- Защитное покрытие поверхности Порошковая окраска
- Климатическое исполнение УХЛ1
- Количество модулей -
- Макс статическая нагрузка на дверь / оболочку 200 / 800
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номин ток - In 630
- Номинальный ток 630
- Подходит для применения вне помещений Да
- Прозрачная дверца или крышка Нет
- С замком Да
- С монтажной платой Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP66
- Температура эксплуатации -60...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1
- Толщина металла 1
- Толщина стенки шкафа 1.0
- Фактура поверхности Шагрень матовая
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 600
- На складе: 4
- Код товара: TI5-10-N-040-060-020-66
- Артикул: TI5-10-N-040-060-020-66
