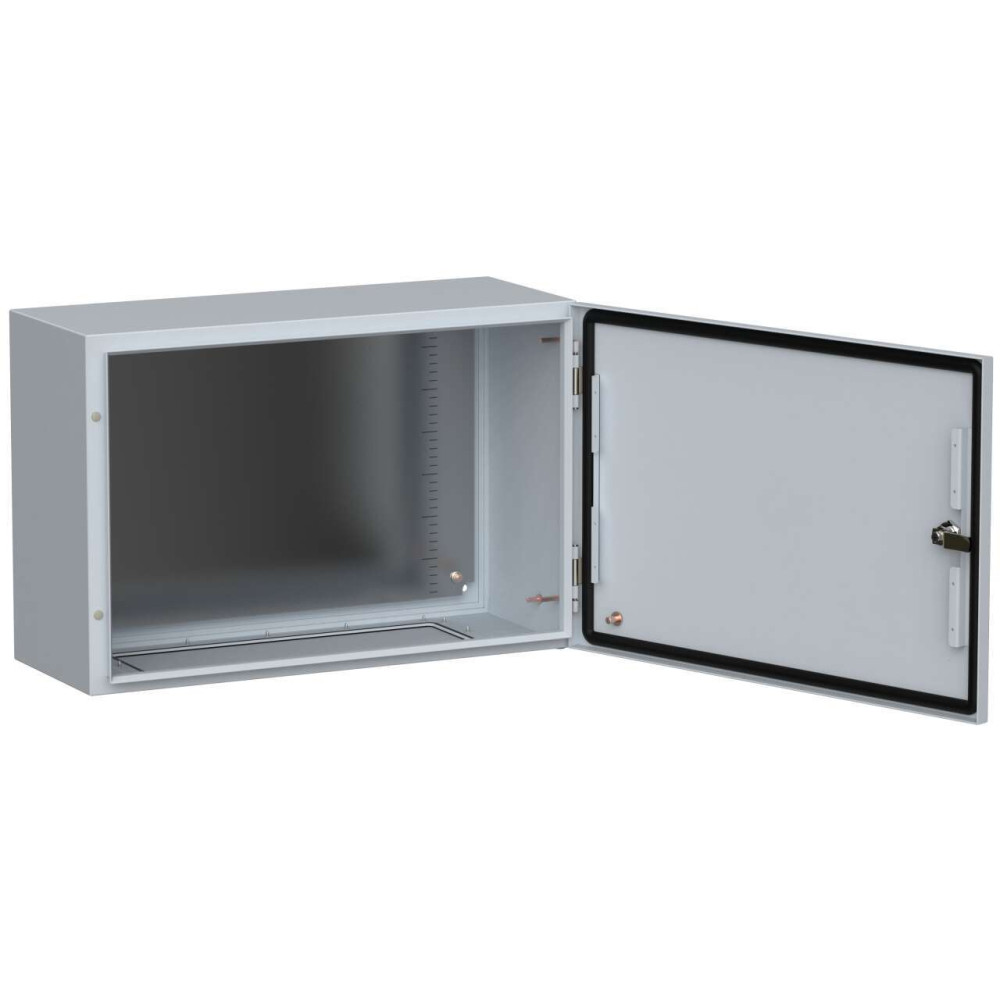

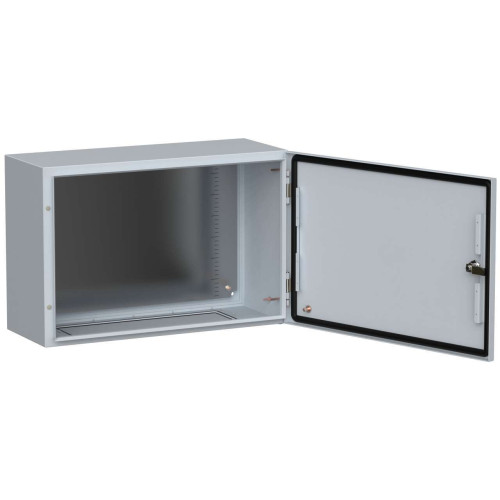

ОформитьTITAN 5 Корпус металлический ЩМП-40.60.25 УХЛ1 IP66 IEK
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Грунтование перед окрашиванием - максимальная защита от коррозии.
Двойная заковка по периметру оболочки и двери увеличивает жесткость конструкции, сохраняет геометрию корпуса.
Разметка монтажной панели сокращает время установки оборудования.
Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
Вертикальные Z-профили на внутренней стороне двери - для фиксации кабельного жгута при установке оборудования, увеличивают жесткость двери.
Новый тип петель с креплением к оболочке в одной точке - быстрая перенавеска и обеспечение степени защиты IP66.
Защита технологических отверстий пластиковыми заглушками для защиты от влаги и пыли.
Медные шпильки заземления с увеличенной площадкой для лучшего контакта исключают возможность их отрыва и повышают уровень электробезопасности корпуса.
Фиксация двери для предупреждения давления на уплотнитель при транспортировке и хранении.
Монтажная панель с 4 подгибами по периметру - увеличенная жесткость панели.
Съемный кабельный фланец облегчает установку сальников и гермовводов любого типа.
Документация
Сертификаты
- Экспертное заключение
57543_08.pdf - Сертификат добровольный
НЕ06.Н04909.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Декларация 025
PA02.B.02806_23.pdf - Морской регистр
24.00063.120 от 29.01.2024.pdf - Сертификат добровольный
24.00063.120.pdf - Отрицательное решение
365893.pdf - Сертификат добровольный
РОСС RU.НЕ06.Н04909.pdf - Декларация 025
ЕАЭС N RU Д-RU.РА01.В.36434_25.pdf - Сертификат добровольный
1791.pdf - Сертификат добровольный
РОСС RU.АЖ49.Н03256.pdf - Сертификат добровольный
АЖ49.Н03256.pdf - Сертификат происхождения товара (СТ-1)
57543_08 от 01.06.2023.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Сертификат добровольный
1791 от 12.08.2024.pdf
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
- Изображение
listovka_А4_Kastomizatsia_TITAN_view.pdf - Металлические корпуса с монтажной панелью TITAN
TITAN_09.01_web.pdf - Корпуса металлические с монтажной панелью TITAN 5
brochure_Korpusa_SHCHMP_TITAN_5_2022.pdf - Изображение
Габаритные_чертежи_ЩМП_TITAN 5.pdf - Изображение
Panel montazhnaya_komplekt naveski_SHCHMP_TITAN+Kabeln_vvod_G.pdf - Изображение
listovka_TITAN_A4_view.pdf
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вес 14,18
- Вид установки Навесной
- Возможно расширение Нет
- Высота 400
- Гарантийный срок, Лет 5
- Глубина 250
- Защитное покрытие поверхности Порошковая окраска
- Климатическое исполнение УХЛ1
- Количество модулей -
- Макс статическая нагрузка на дверь / оболочку 10/40
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номин ток - In 630
- Номинальный ток 630
- Подходит для использ вне помещений-уличный Да
- Подходит для применения вне помещений Да
- Прозрачная дверца или крышка Нет
- С замком Да
- С монтажной платой Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP66
- Температура эксплуатации -60...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1,0
- Толщина металла 1
- Толщина стенки шкафа 1.0
- Фактура поверхности Шагрень матовая
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 600
- На складе: 18
- Код товара: TI5-10-N-040-060-025-66
- Артикул: TI5-10-N-040-060-025-66
