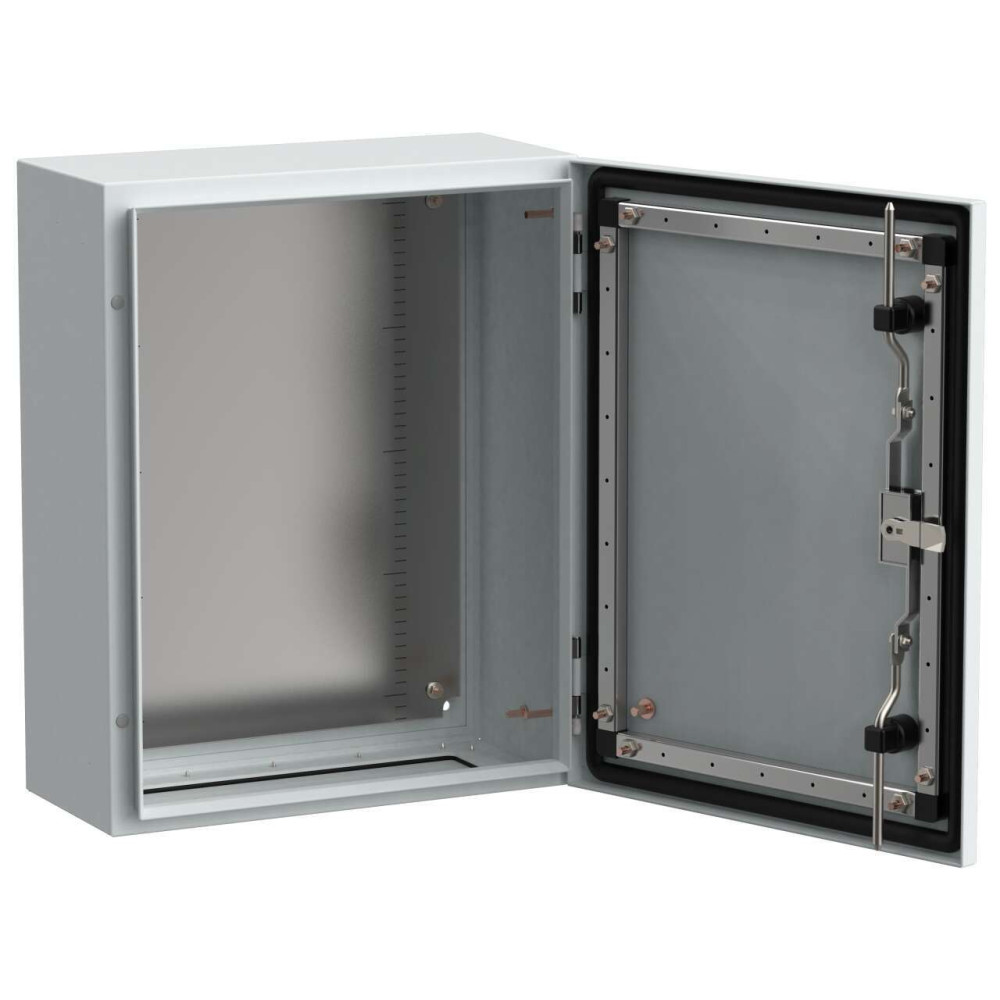

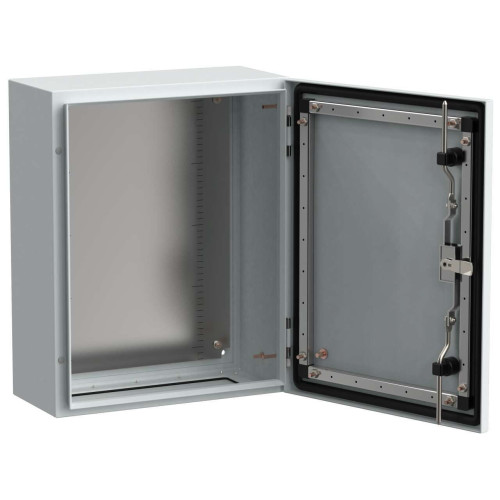

TITAN 7 Корпус металлический ЩМП-50.40.20 УХЛ1 IP66 IEK
Преимущества
- Усиленный конструктив позволяет использовать корпус в решениях с повышенными нагрузками – оболочка и дверь изготовлены из листа 1,4 мм, монтажная панель 2 мм.
- Высокая степень защиты IP66, УХЛ1 - возможность уличной эксплуатации под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции

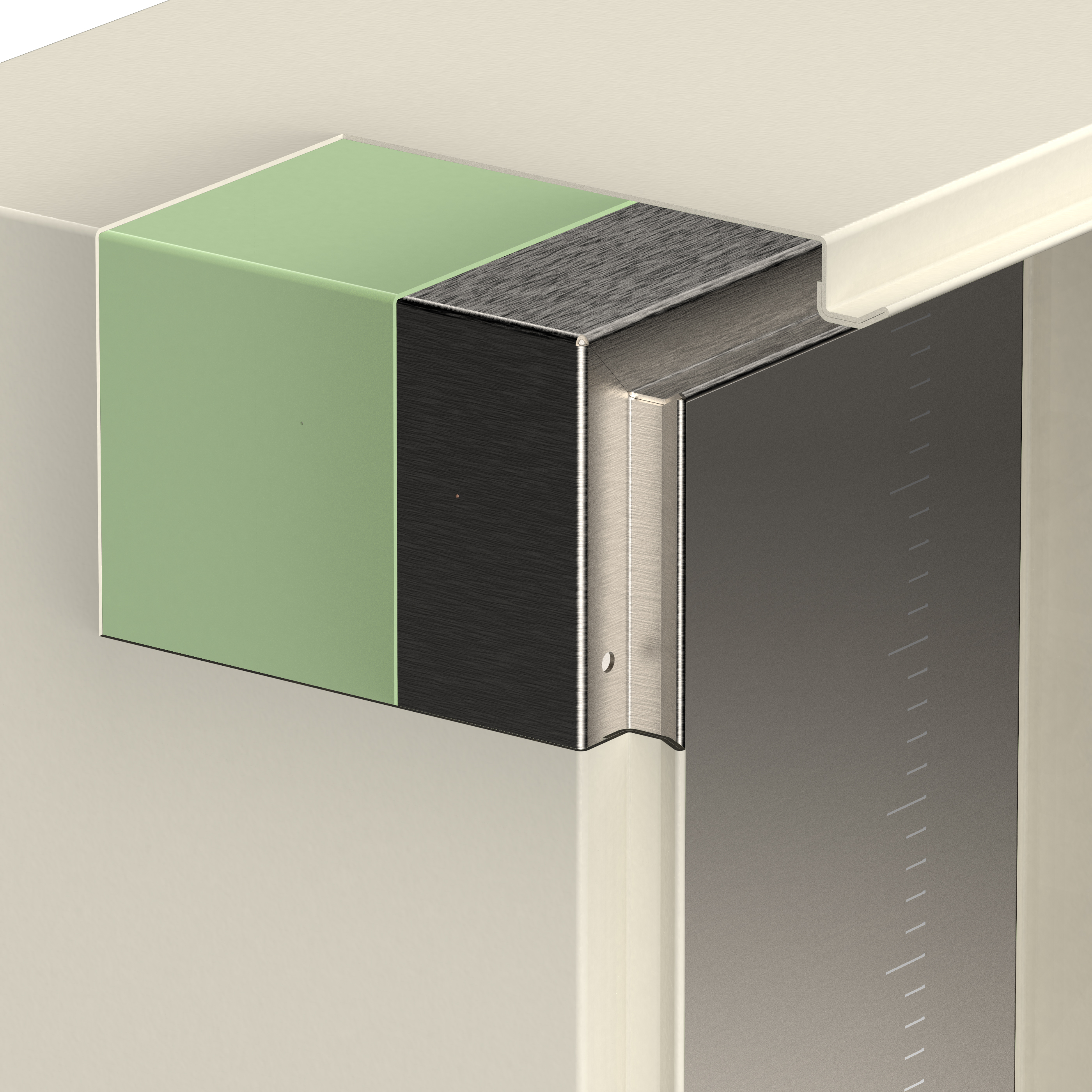

Грунтование перед окрашиванием - максимальная защита от коррозии.

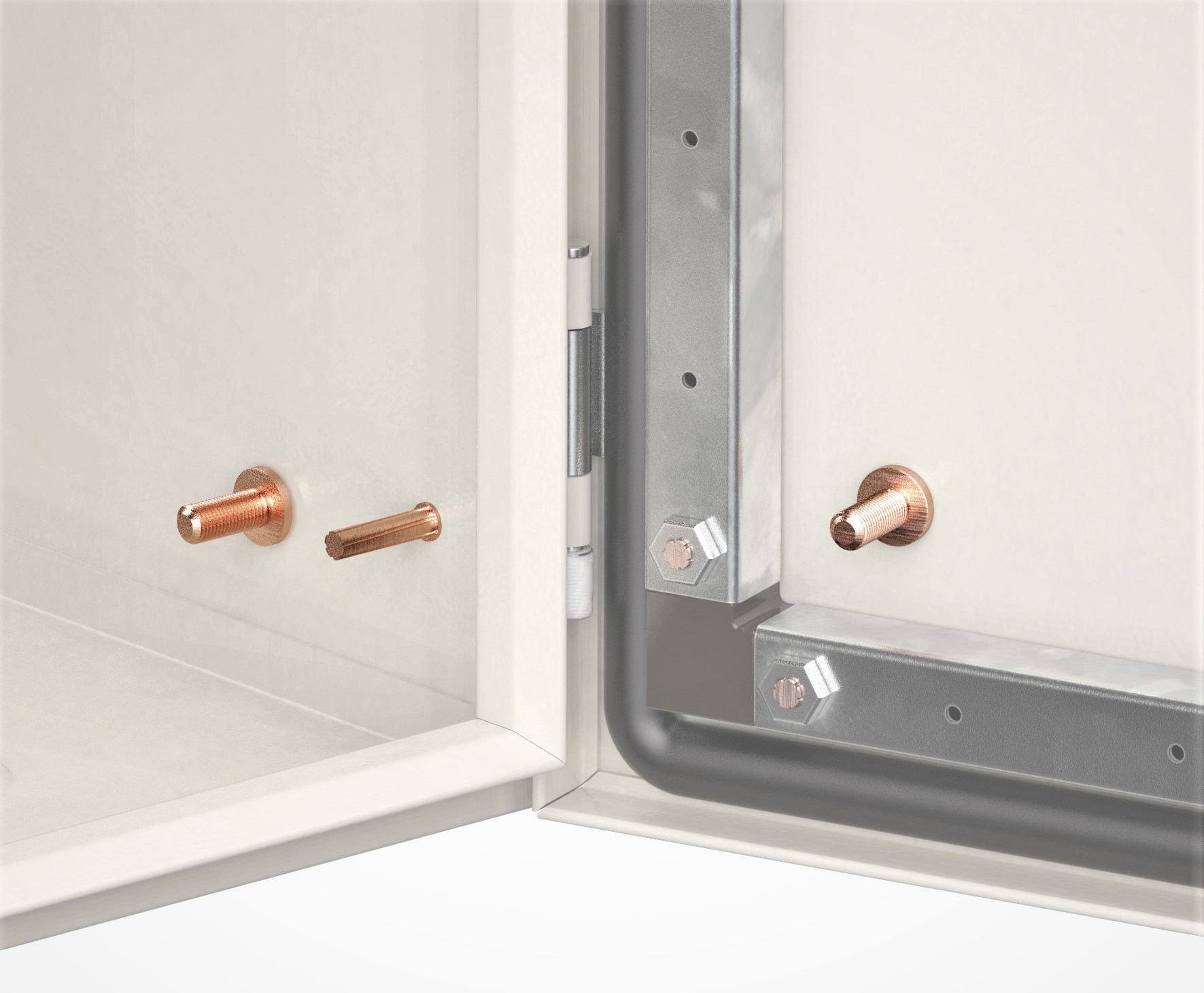

Медные шпильки заземления с увеличенной площадкой для лучшего контакта исключают возможность их отрыва и повышают уровень электробезопасности корпуса.

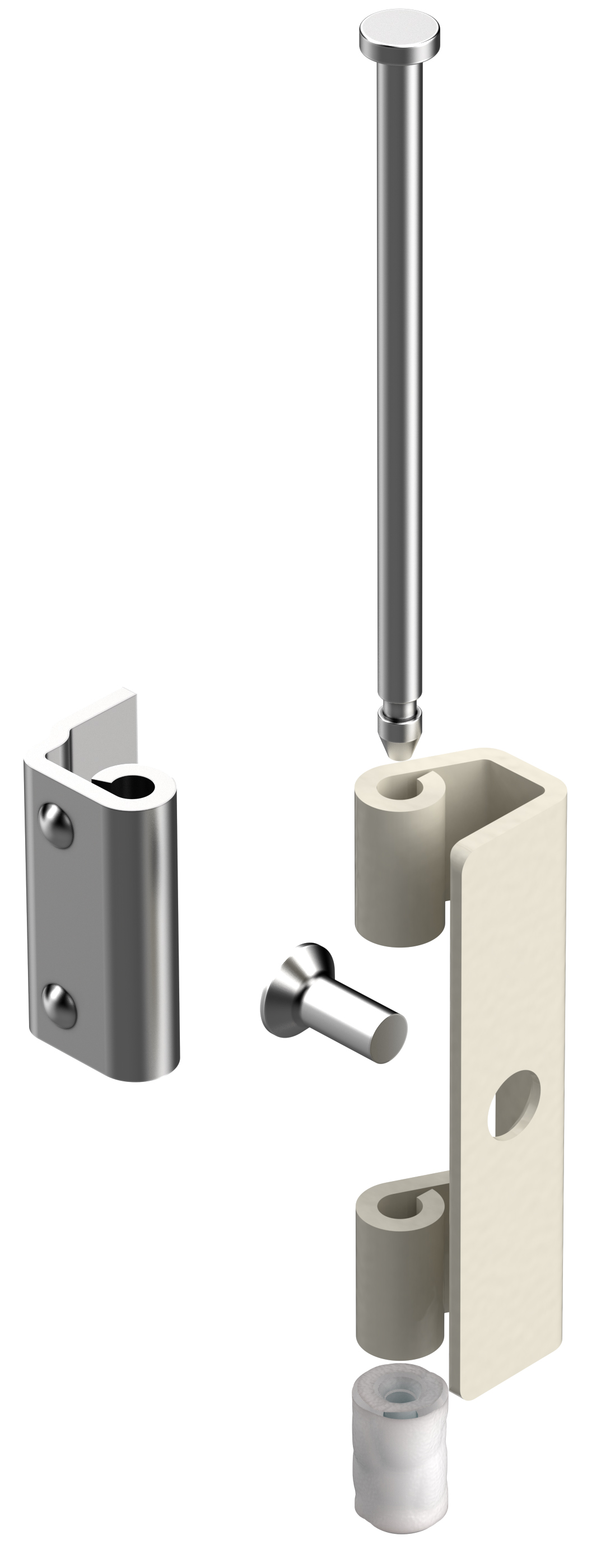

Новый тип петель с креплением к оболочке в одной точке - быстрая перенавеска и обеспечение степени защиты IP66.

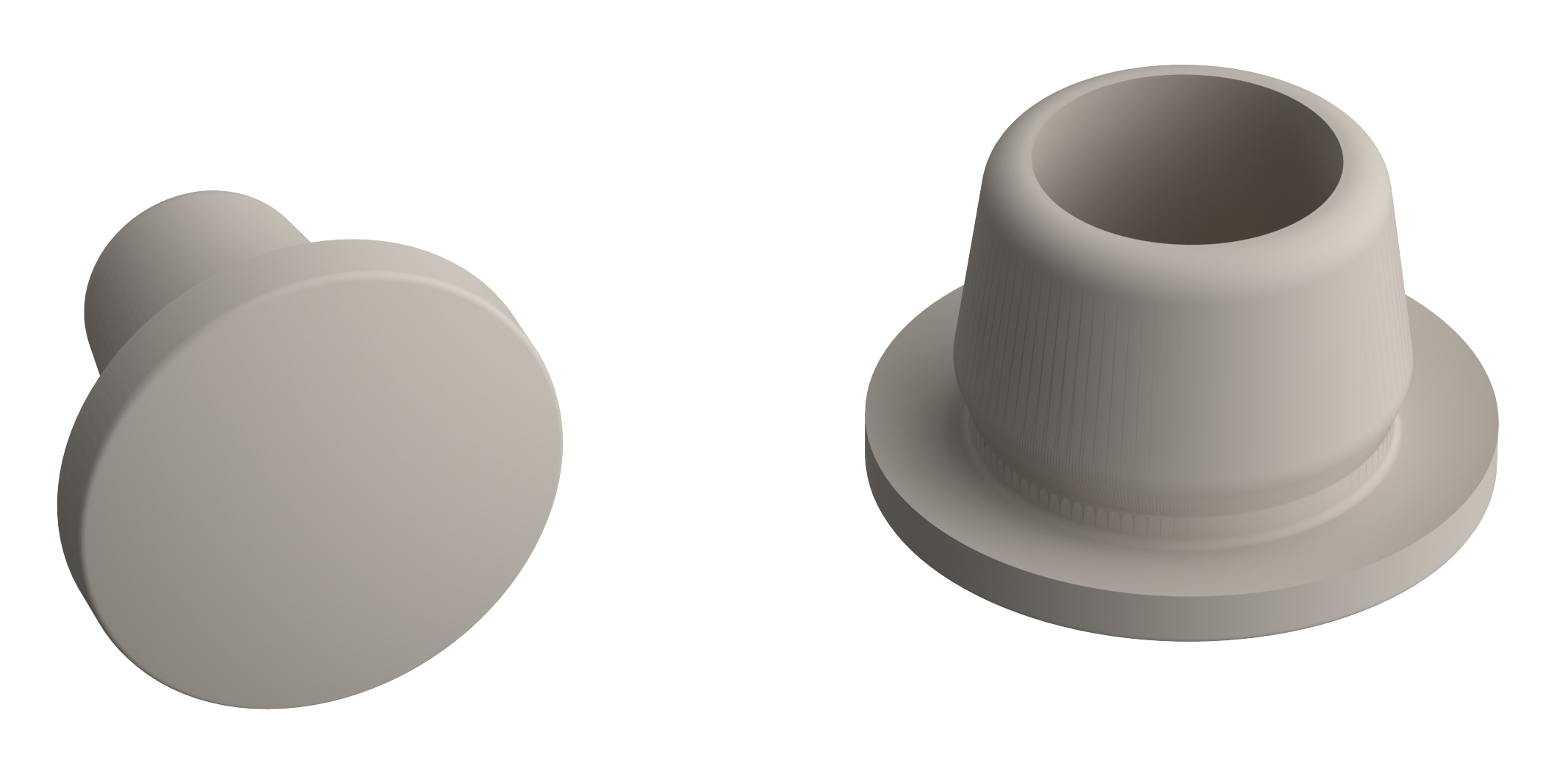

Защита технологических отверстий пластиковыми заглушками для защиты от влаги и пыли.

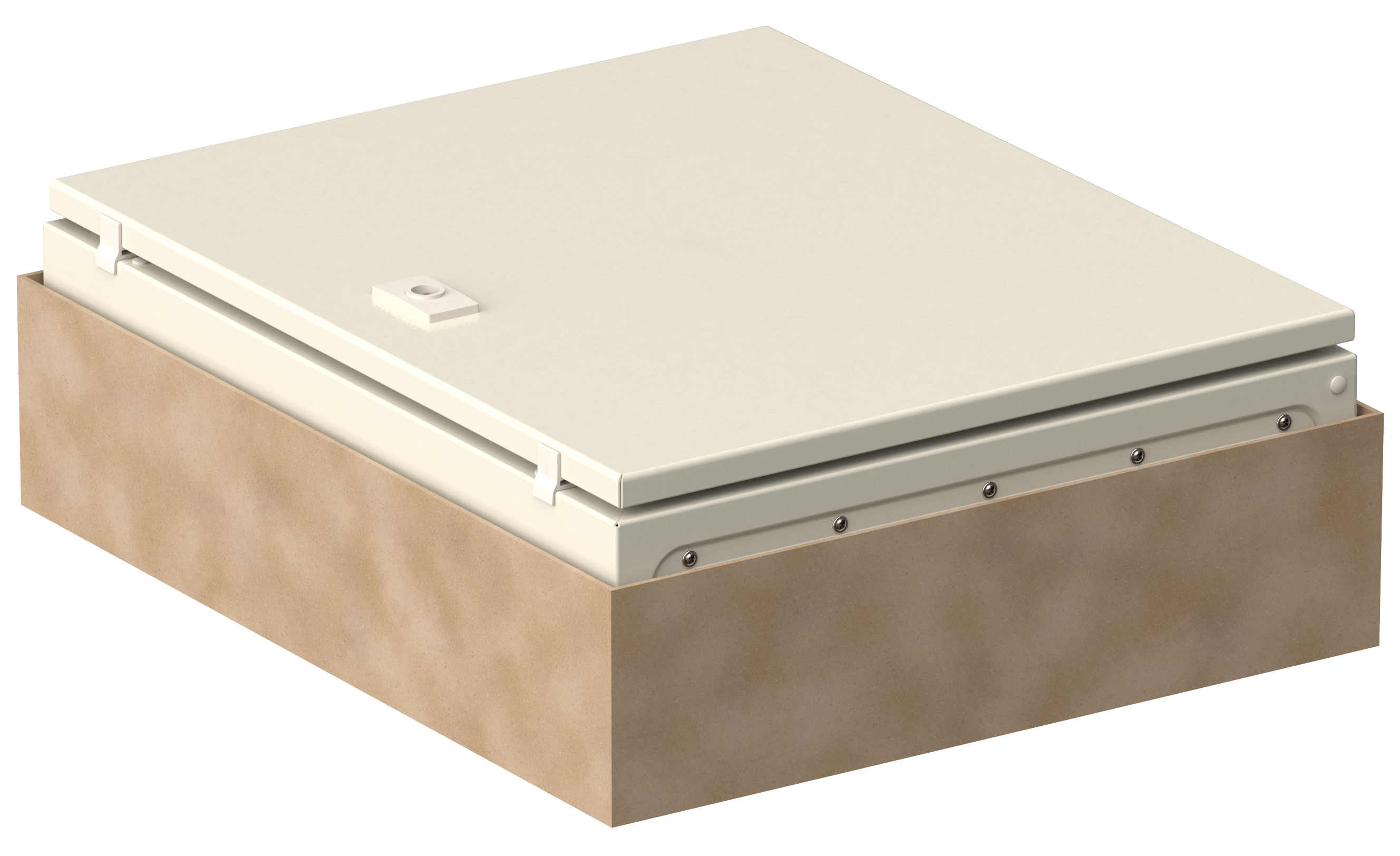

Фиксация двери для предупреждения давления на уплотнитель при транспортировке и хранении.

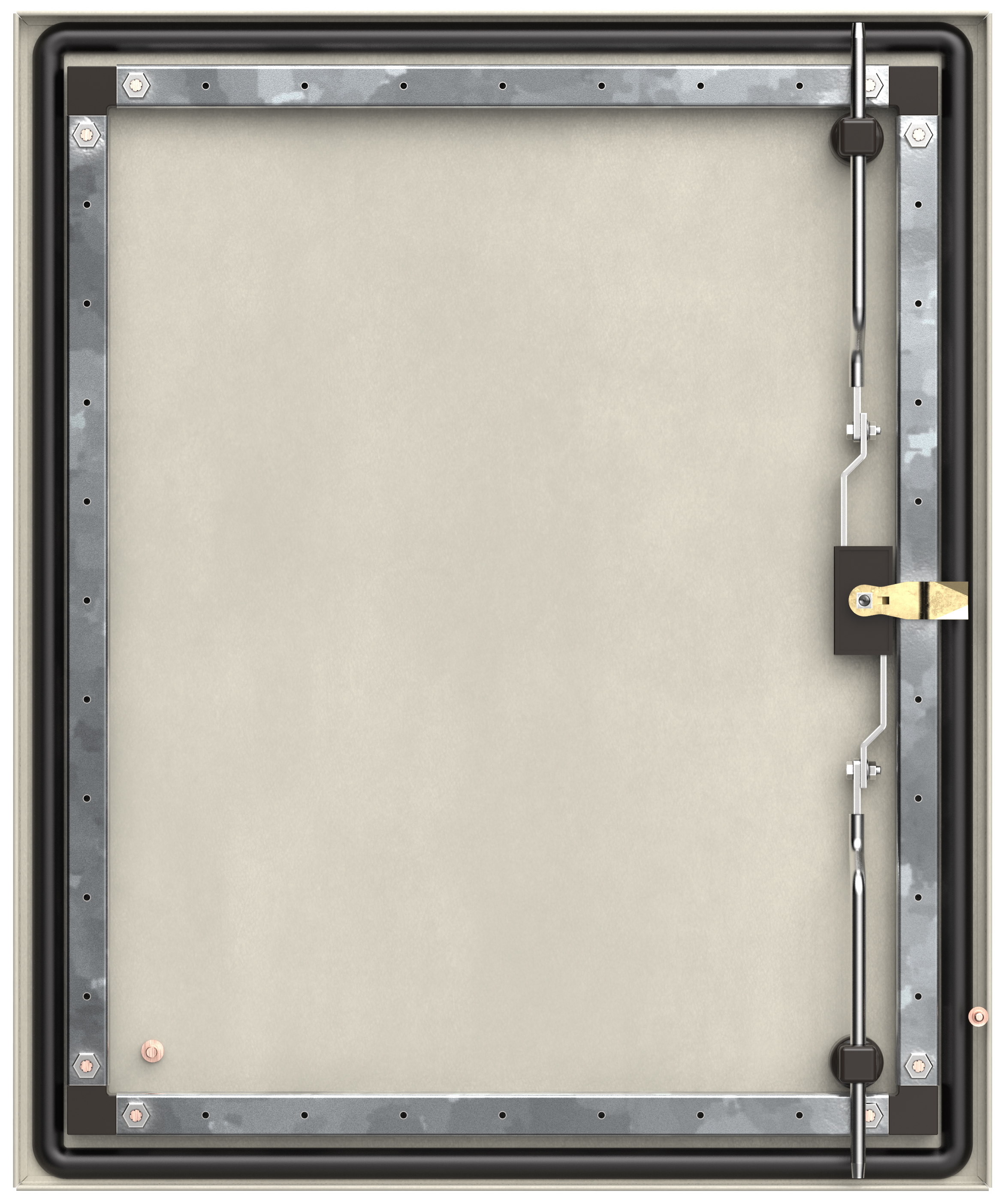

Дополнительная жесткость двери за счет съемного П-образного профиля.
Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).

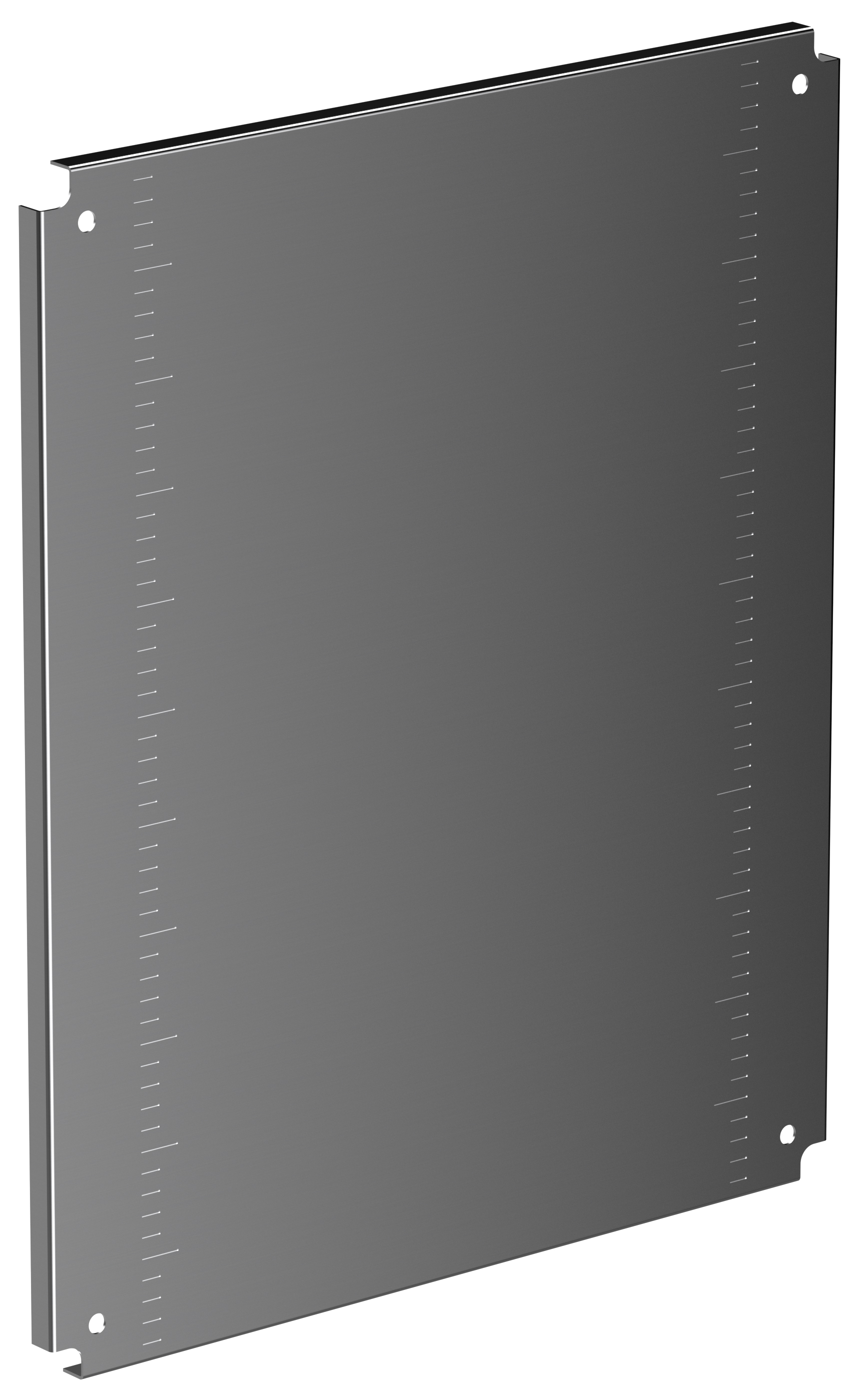

Монтажная панель с 4 подгибами по периметру - увеличенная жесткость панели.
Пылевлагозащитный накладной замок с заглушкой от попадания пыли и влаги в личинку.

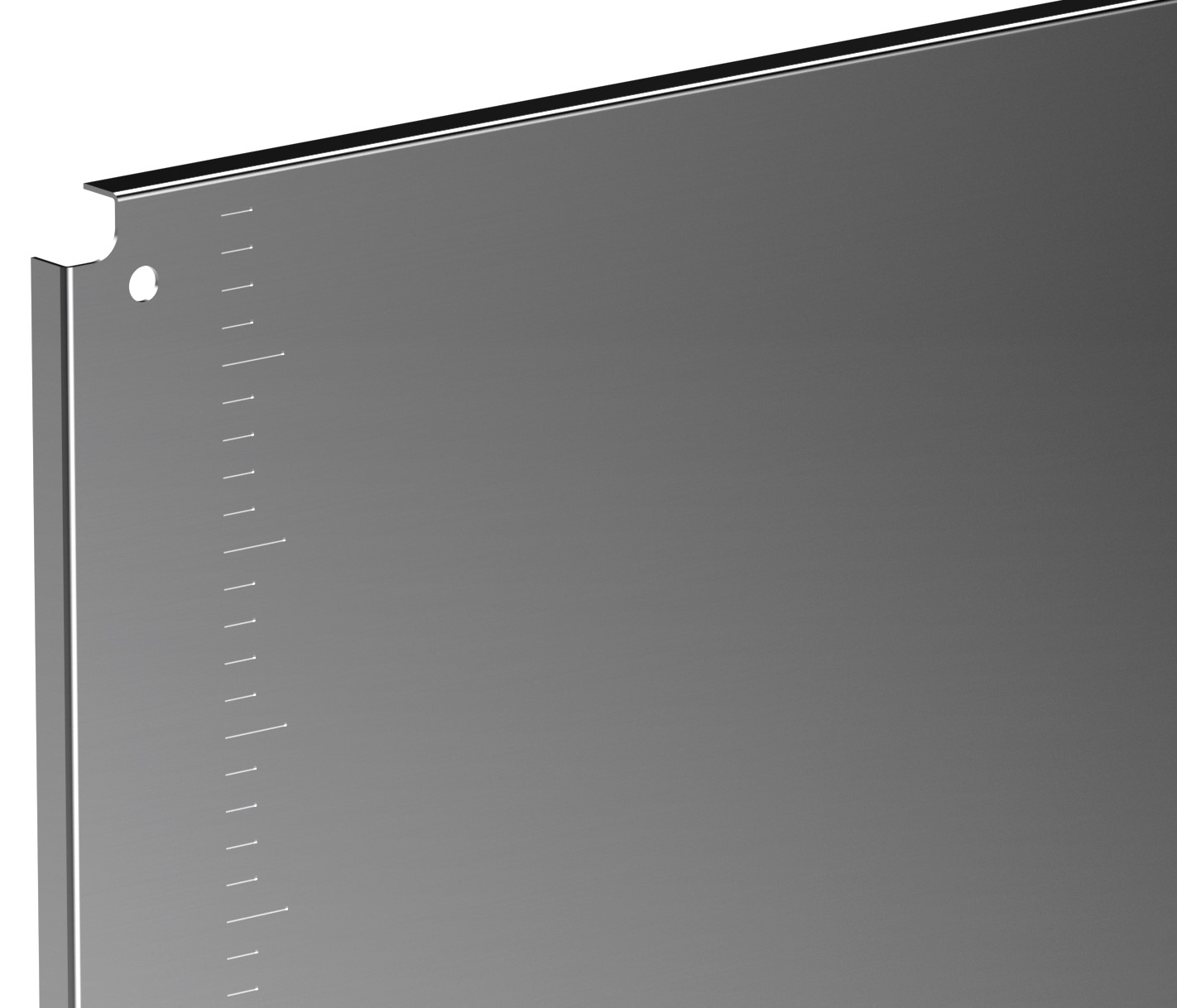

Разметка монтажной панели сокращает время установки оборудования.

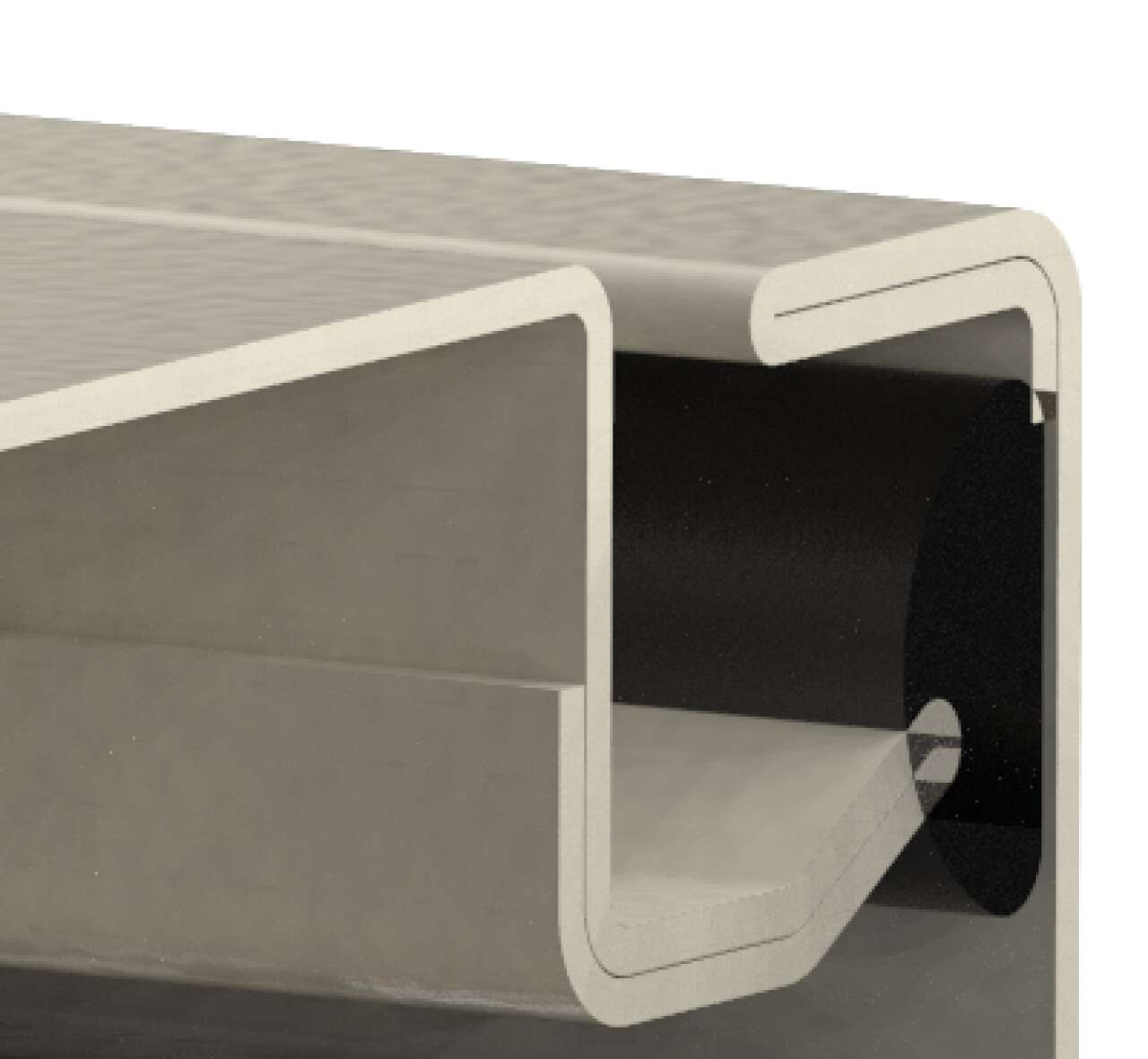

Двойная заковка по периметру оболочки и двери увеличивает жесткость конструкции, сохраняет геометрию корпуса.

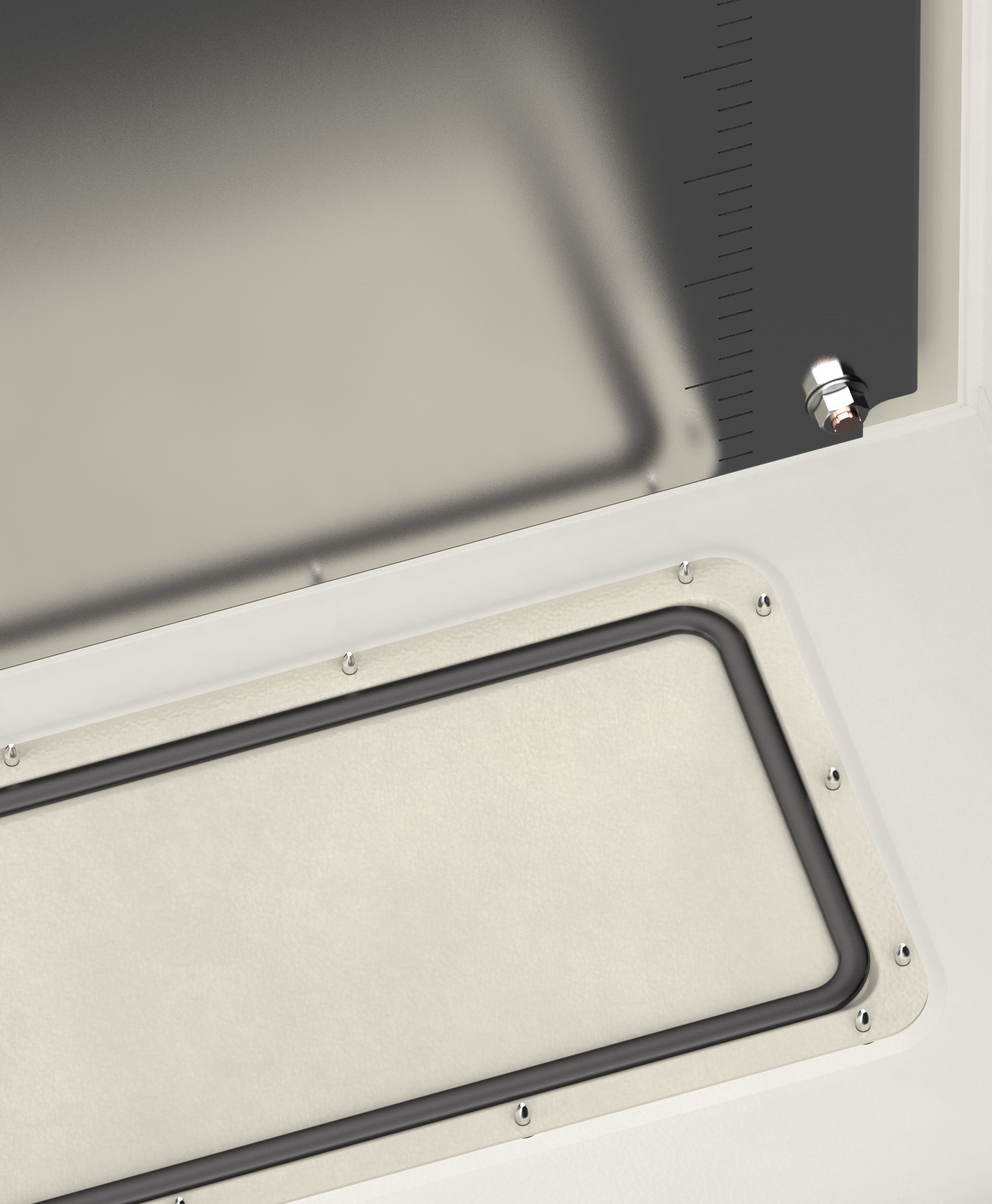

Съемный кабельный фланец облегчает установку сальников и гермовводов любого типа.
Документация
Сертификаты
- Сертификат добровольный
РОСС RU.АЖ49.Н03256.pdf - Сертификат добровольный
АЖ49.Н03256.pdf - Сертификат добровольный
НЕ06.Н04909.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Морской регистр
24.00063.120 от 29.01.2024.pdf - Сертификат добровольный
24.00063.120.pdf - Отрицательное решение
365893.pdf - Отказное письмо 043
274эп-14-2-7.pdf
Информационные материалы
Дополнительные изображения
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вид установки Навесной
- Возможно расширение Нет
- Высота 500
- Гарантийный срок, Лет 5
- Глубина 200
- Защитное покрытие поверхности Порошковая окраска
- Климатическое исполнение УХЛ1
- Количество модулей -
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номин ток - In 630
- Номинальный ток 630
- Подходит для использ вне помещений-уличный Да
- Подходит для применения вне помещений Да
- Прозрачная дверца или крышка Нет
- С замком Да
- С монтажной платой Да
- Степень защиты - IP IP66
- Температура эксплуатации -60...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1,4
- Толщина металла 1
- Толщина стенки шкафа 1.4
- Ударопрочность по стандарту EN 50102 IK10
- Фактура поверхности Шагрень матовая
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 400
- На складе
- Код товара: TI7-10-N-050-040-020-66
- Артикул: 17814-TI7-10-N-050-040-020-66
