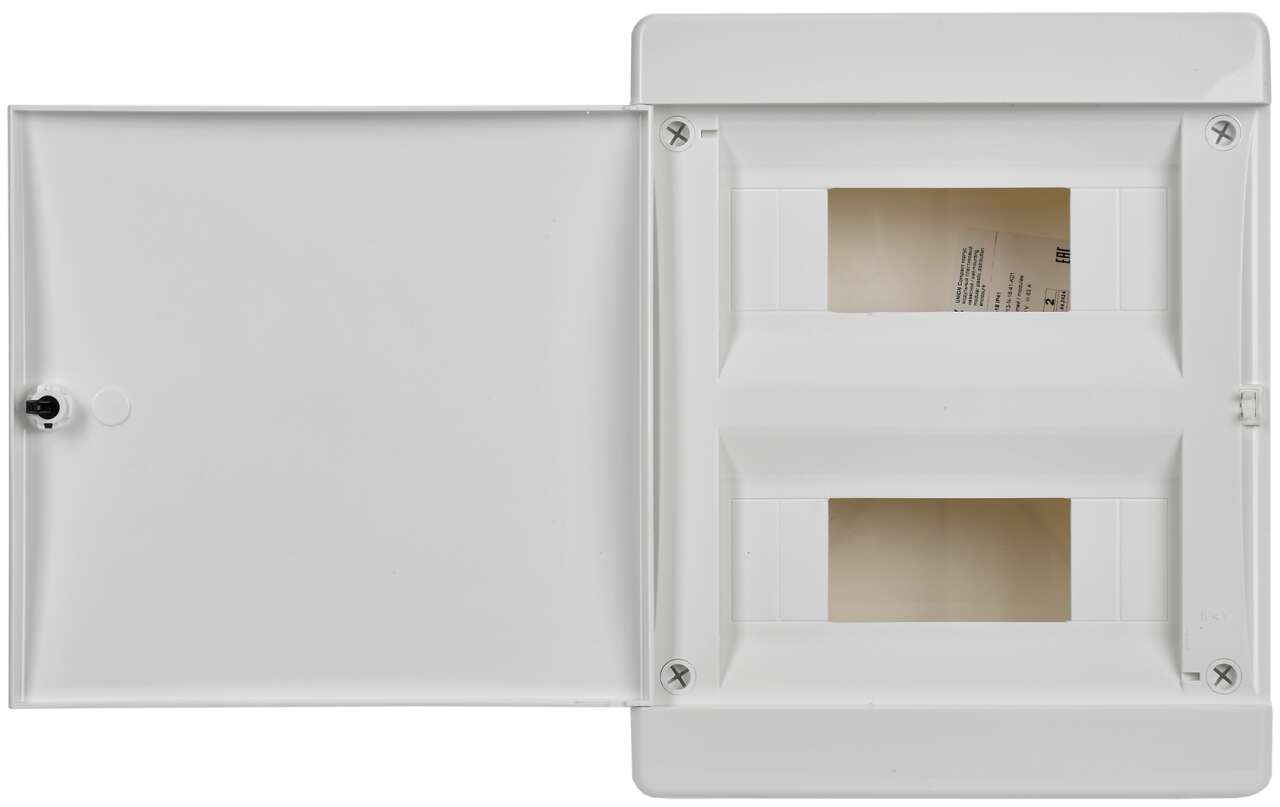

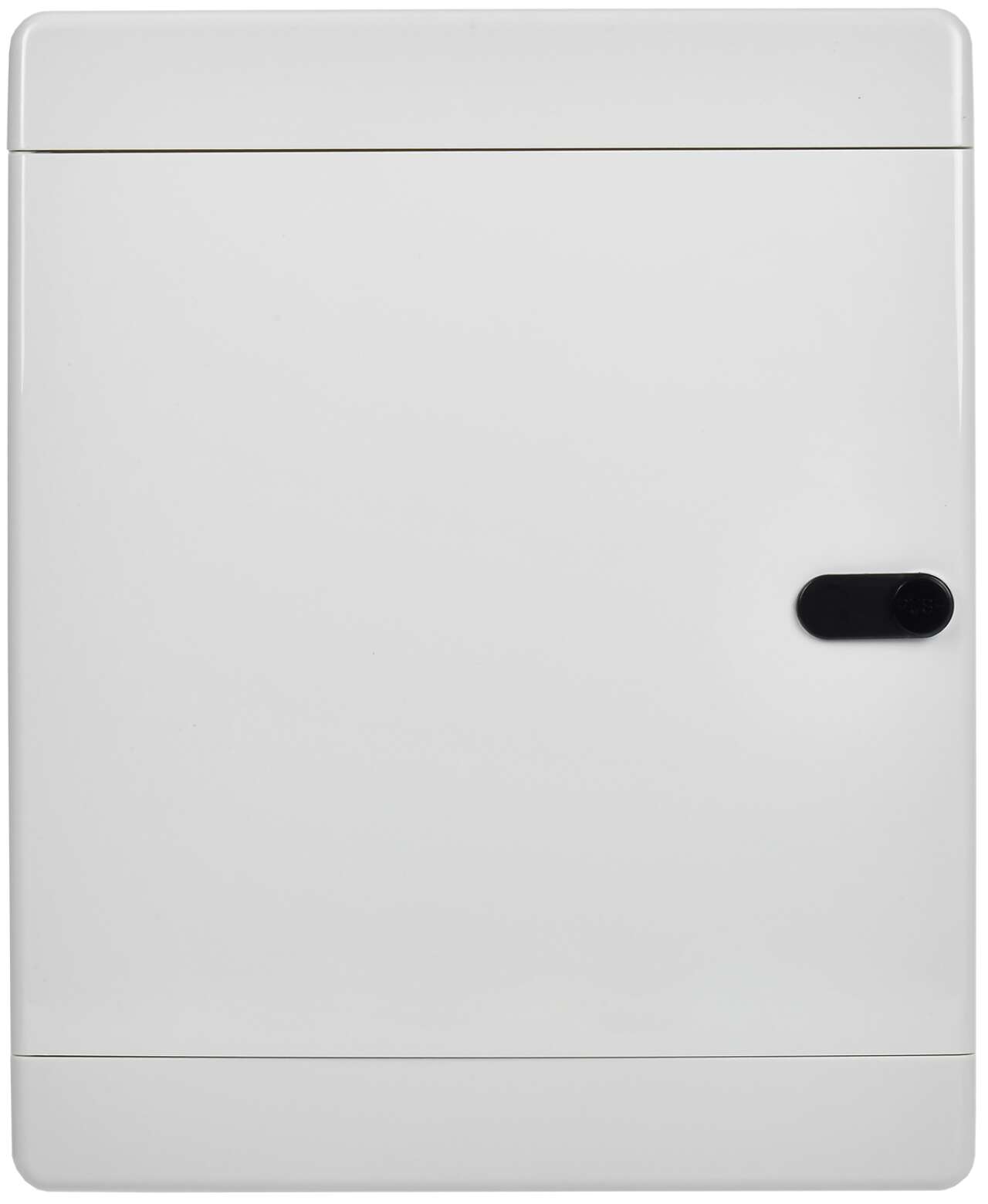

UNION Compact Корпус пластиковый ЩРН-П-18 IP41 белая дверь IEK

Name: UNION Compact Корпус пластиковый ЩРН-П-18 IP41 белая дверь IEK
Brand: UNION
SKU: UIC-KP13-N-18-41-K01
Price: 2350.00 RUB
Availability: InStock

UIC-KP13-N-18-41-K01

Описание
Характеристики

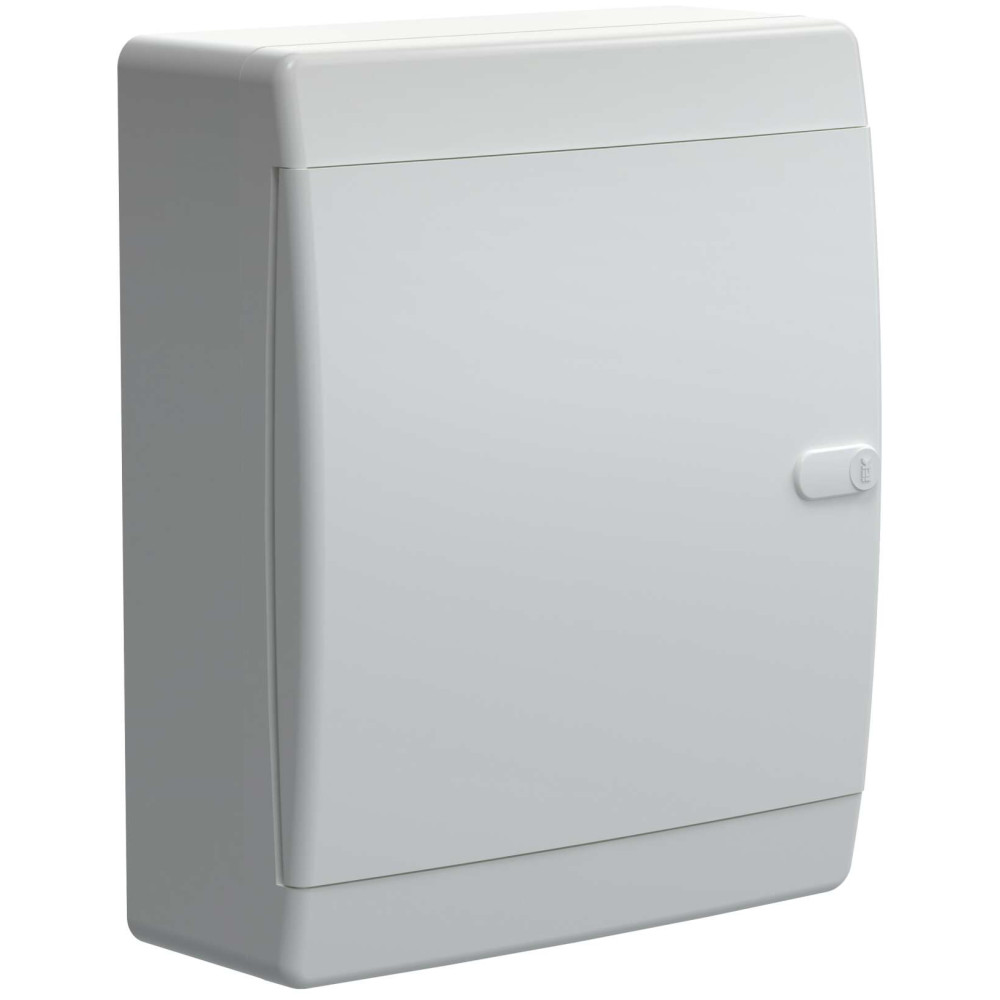

Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях. Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.

Преимущества

Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
Возможность опломбировки корпуса без использования дополнительных устройств защищает от несанкционированного доступа.

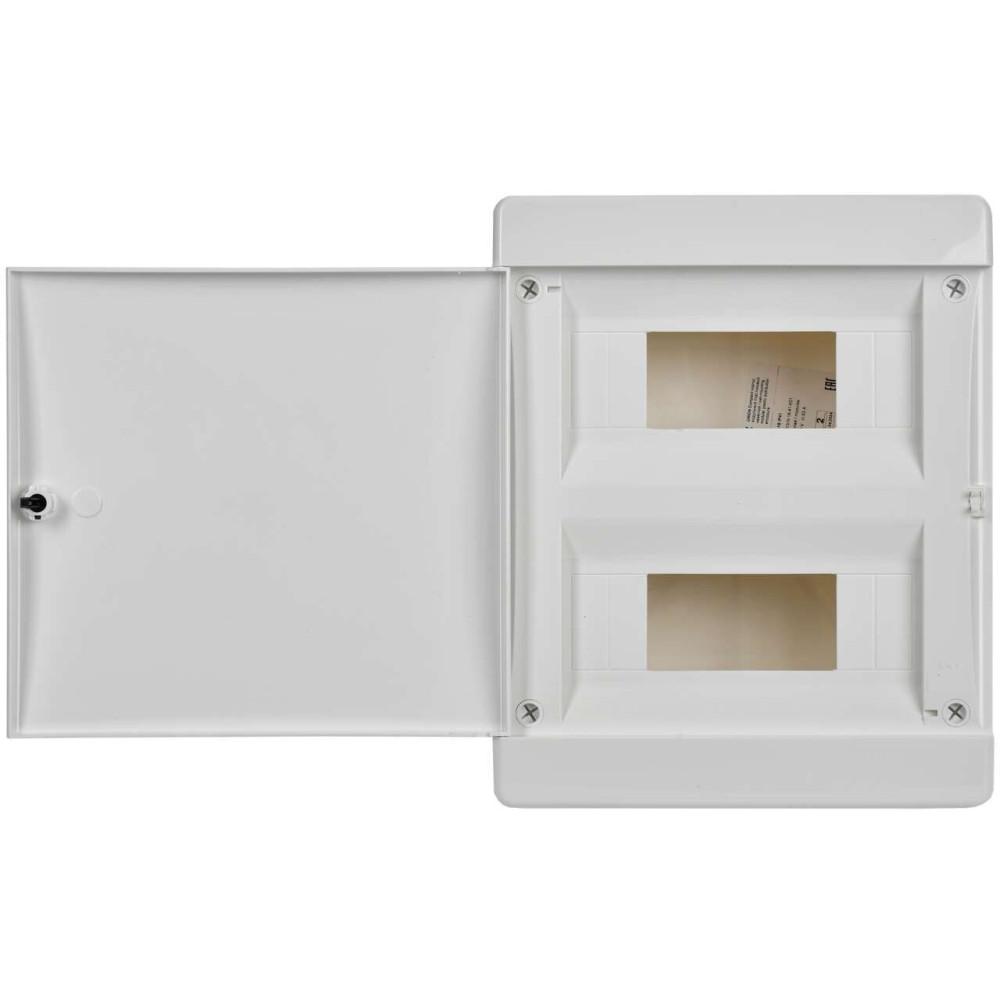

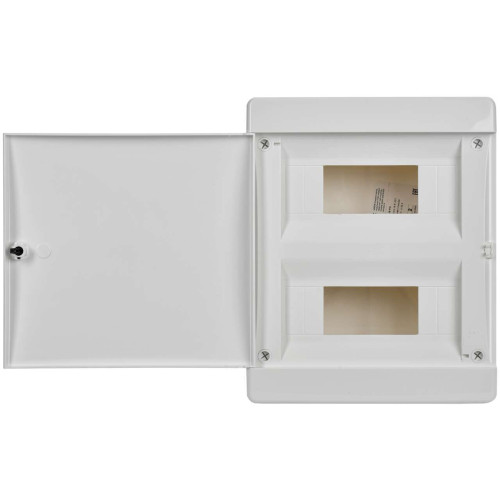

Специальные направляющие для DIN-реек позволяют без сложностей устанавливать их на основание корпуса и экономят время при монтаже.
Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.

Особенности конструкции

Возможность опломбировки.

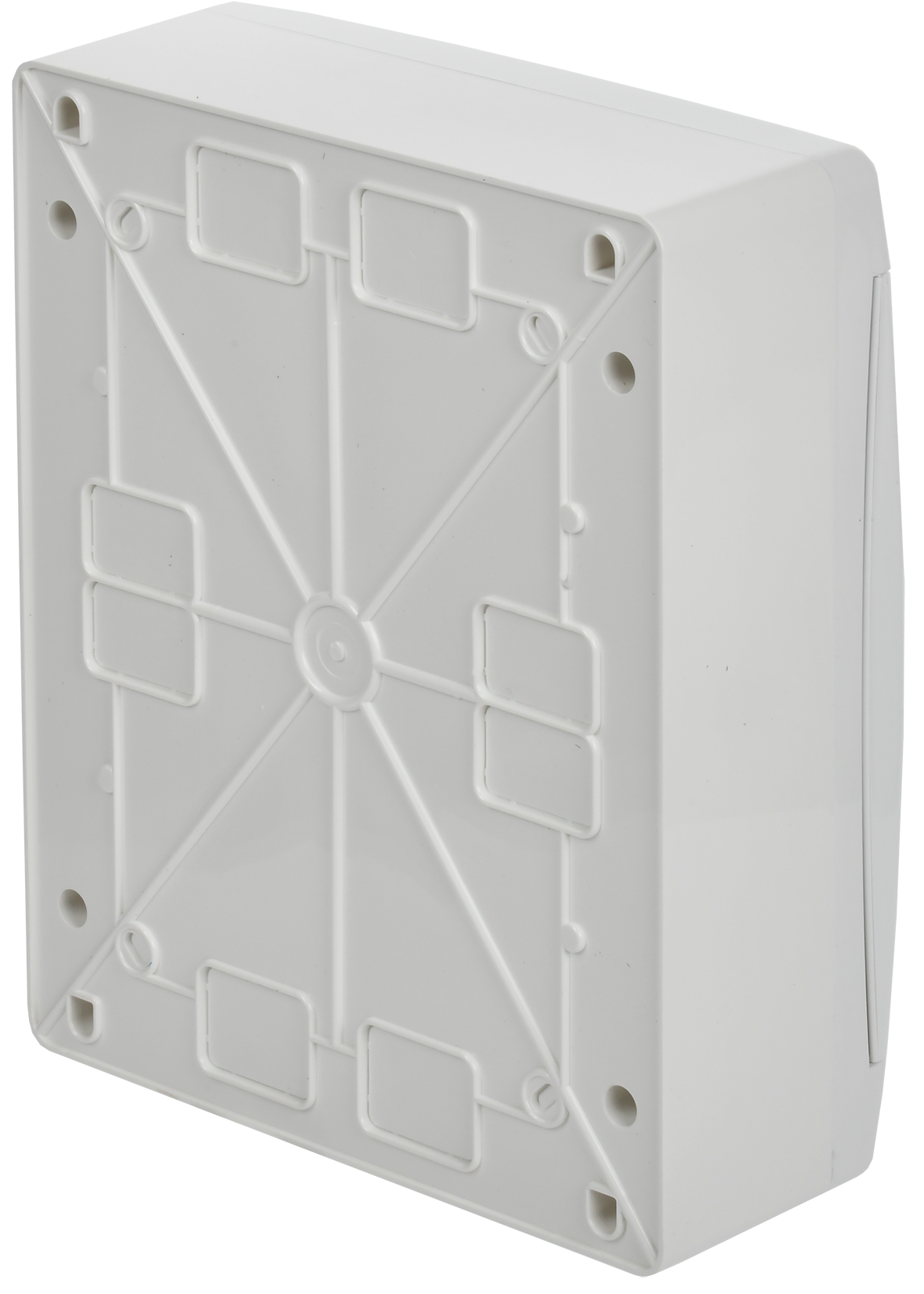

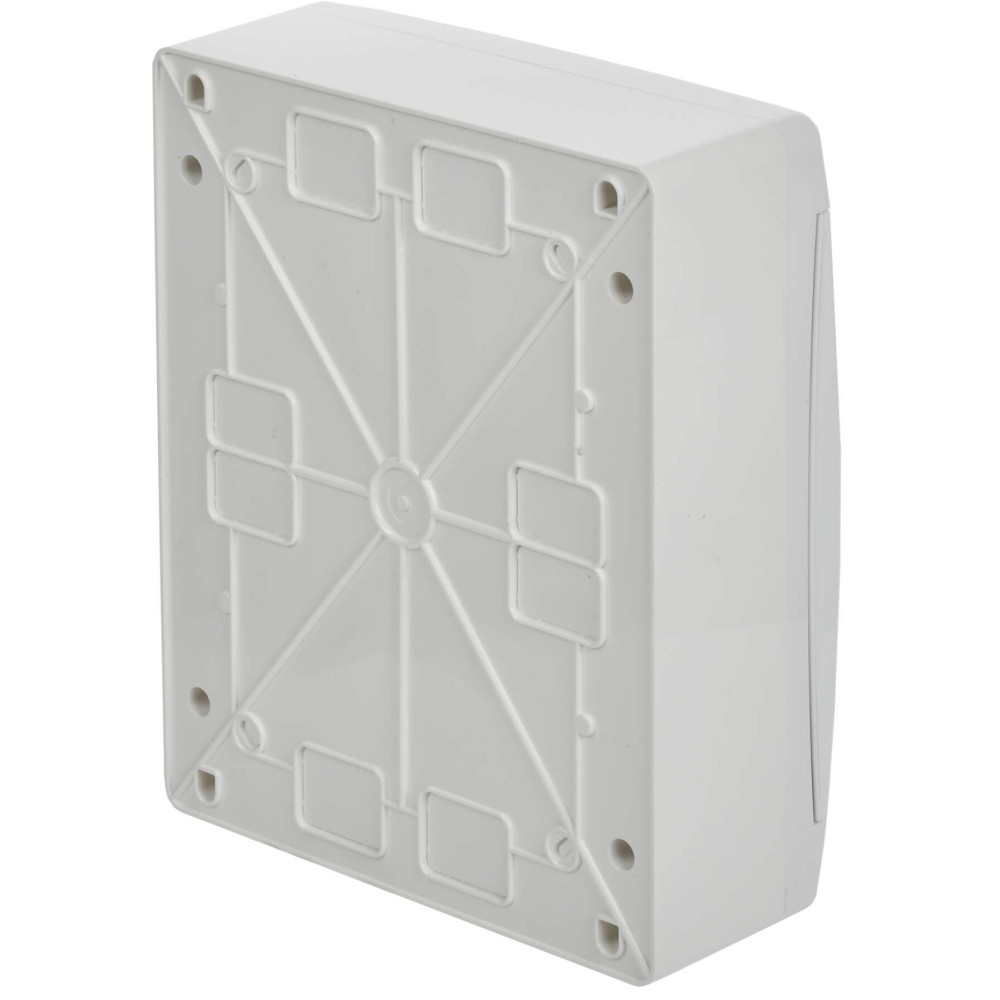

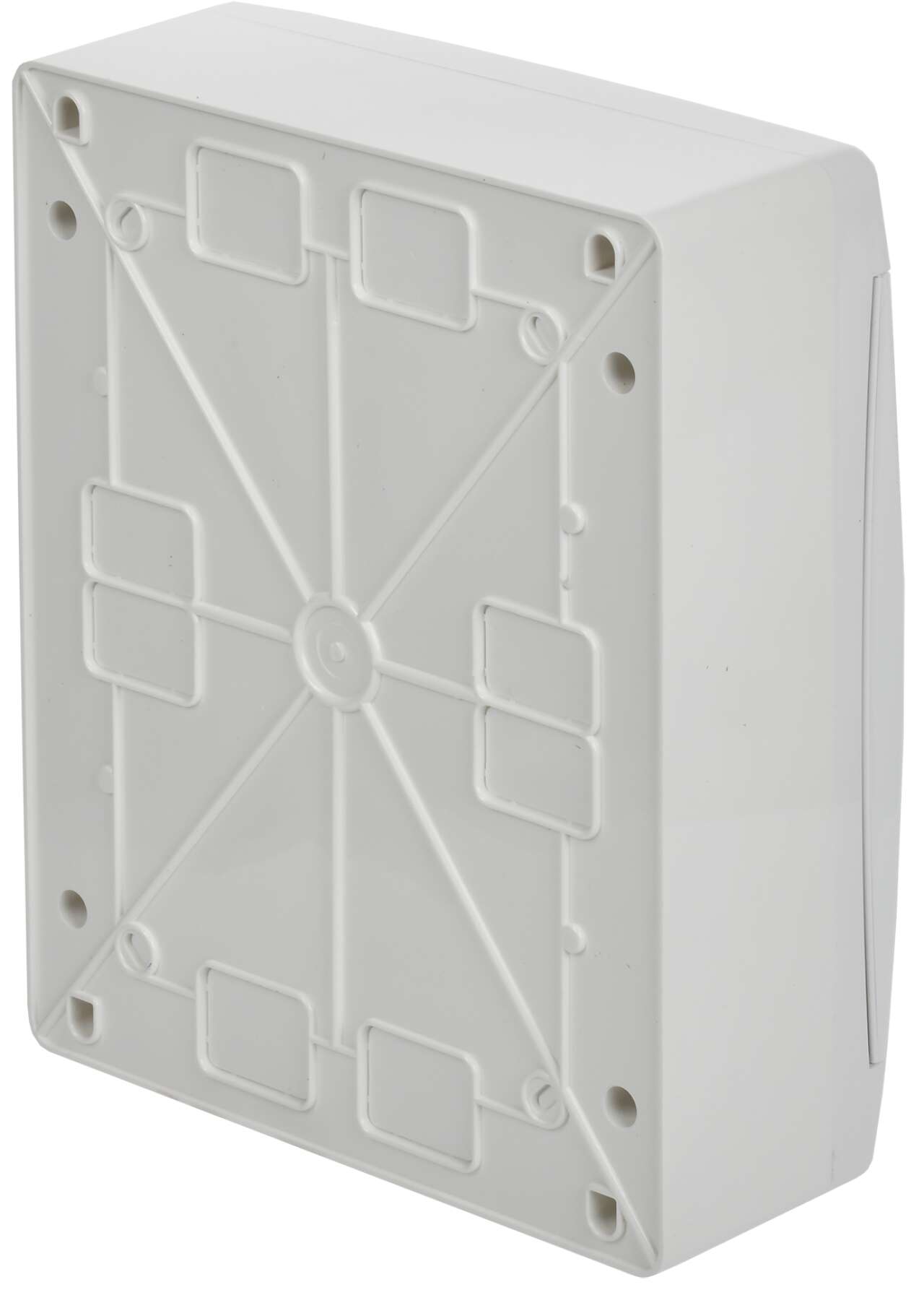

Разметка под отверстия на основании корпуса.

Дверь имеет возможность установки замка (приобретается отдельно).

Клеммы N/PE защищены от прикосновений.

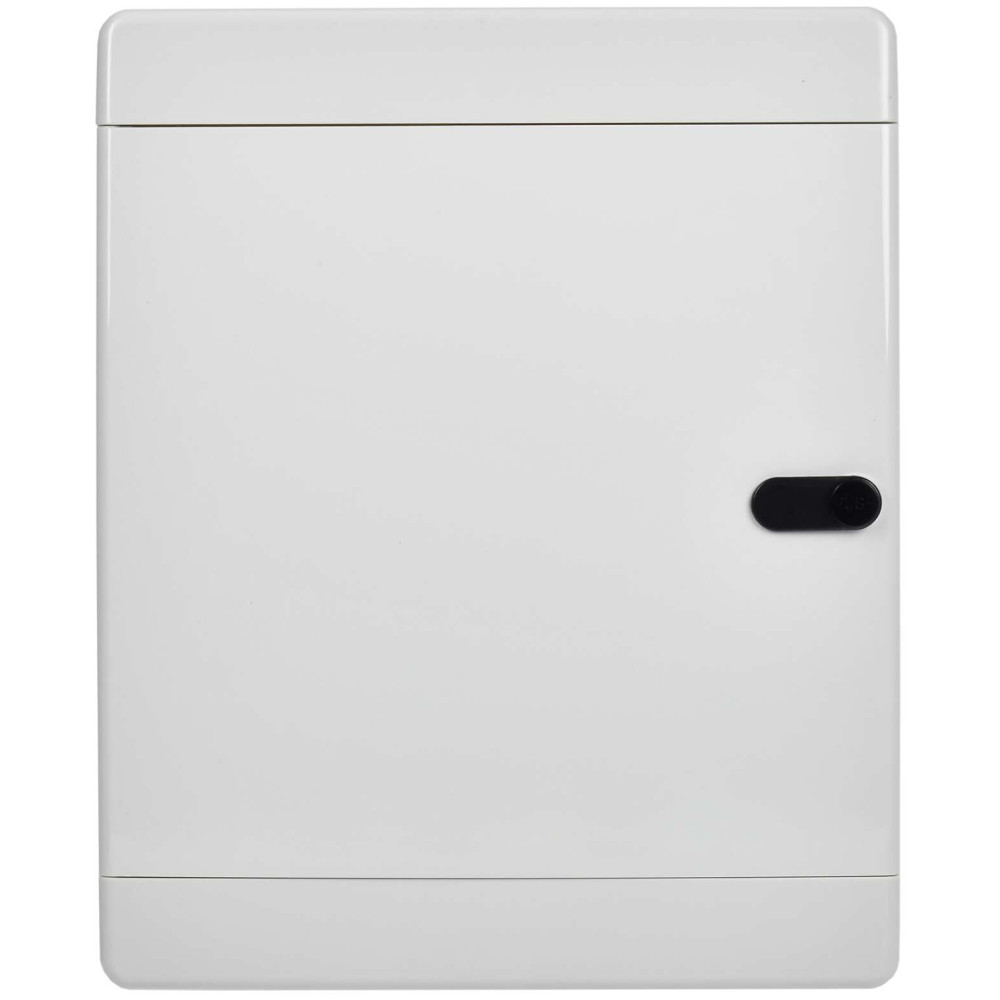

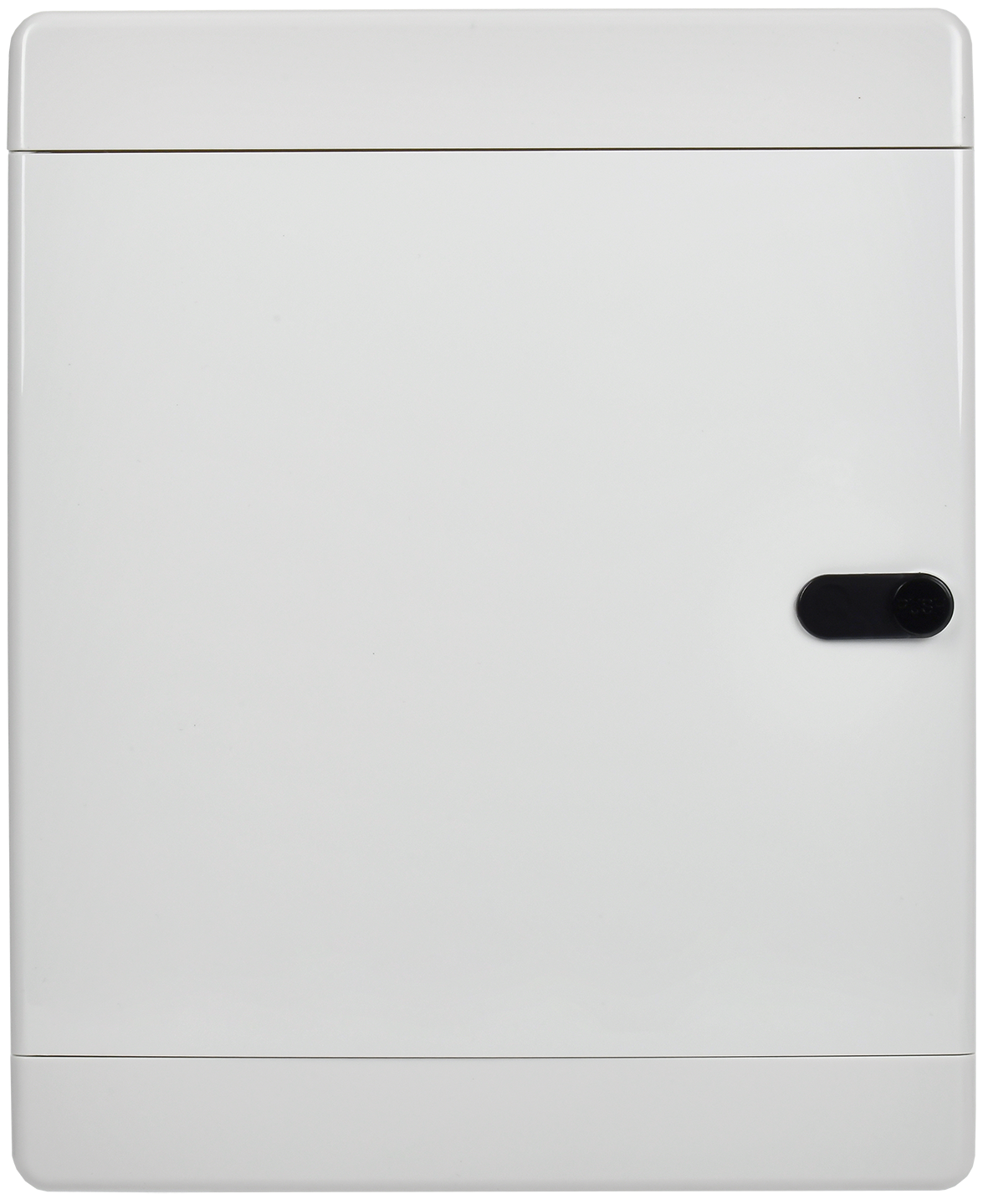

Дверь открывается нажатием.

Комплект поставки

DIN-рейка - 2 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 9 отв. – 2 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 1 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

STEP-формат
Бокс 18Н.STEP

Информационные материалы

Таблица соответствия артикулов IEK и Tekfor
Analogi-Tekfor_IEK.xlsx

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Поверхностного монтажа
EF002950	Ширина по количеству модульных расстояний	18
EF000266	Кол-во рядов	2
EF000007	Цвет	Белый
EF005474	Степень защиты - IP	IP41
EF000040	Высота	290.0	мм
EF000008	Ширина	236.0	мм
EF000049	Глубина	103.0	мм
EF000116	Номер цвета RAL	9016
EF001596	Материал корпуса	Пластик
EF006244	Прозрачная дверца или крышка	Нет
EF001134	DIN-рейка	Да
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000118	С монтажной платой	Нет
EF006306	С замком	Да
EF000218	Монтажная глубина - ниши	-	мм
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF001088	Возможно расширение	Нет
EF001094	С прозрачной крышкой	Нет
EF000122	Кол-во дверей шкафа	1

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 290.0
Гарантийный срок, Лет 5
Глубина 103.0
Кол-во дверей шкафа 1
Кол-во рядов 2
Материал корпуса Пластик
Монтажная глубина - ниши -
Номер цвета RAL 9016
Прозрачная дверца или крышка Нет
С замком Да
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP41
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Форма крышки Закрытого типа (закрывающаяся)
Цвет Белый
Ширина 236.0
Ширина по количеству модульных расстояний 18

В наличии на складе: 582 шт.

2350р.

На складе: 582
Код товара: UIC-KP13-N-18-41-K01
Артикул: UIC-KP13-N-18-41-K01
