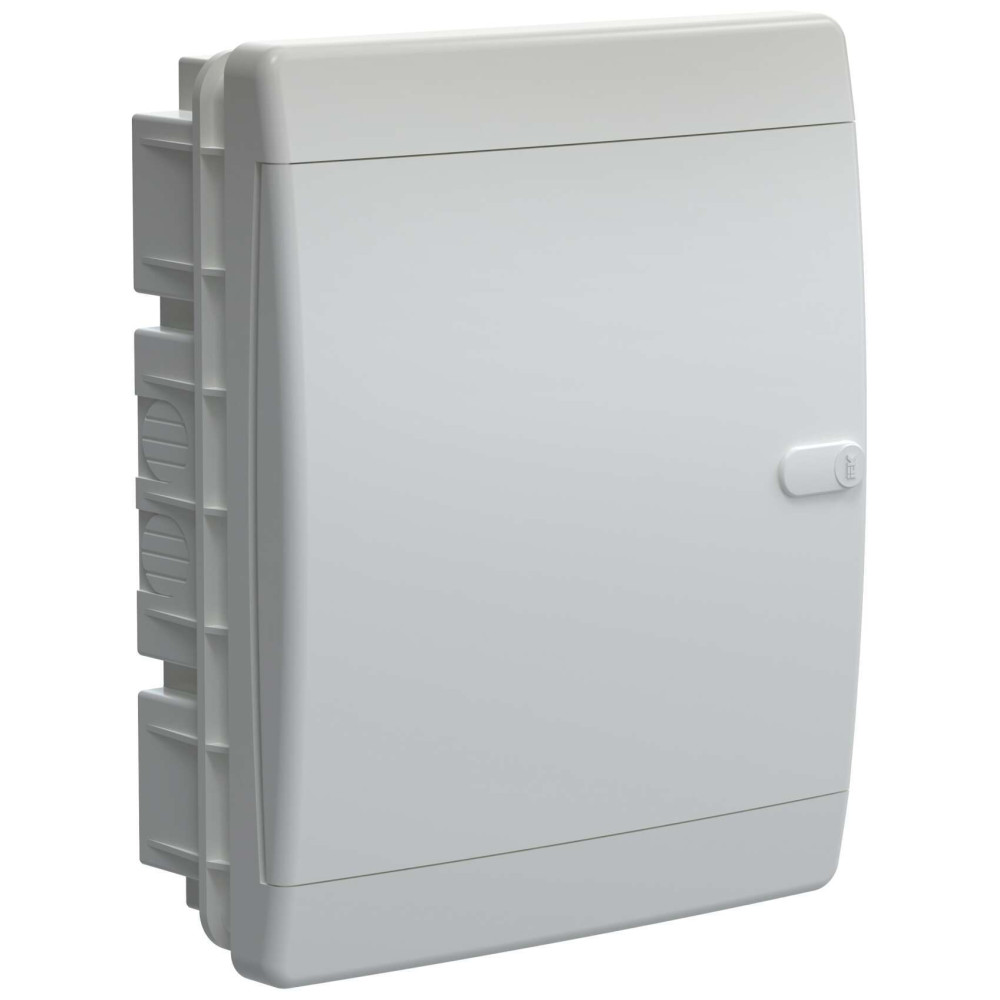

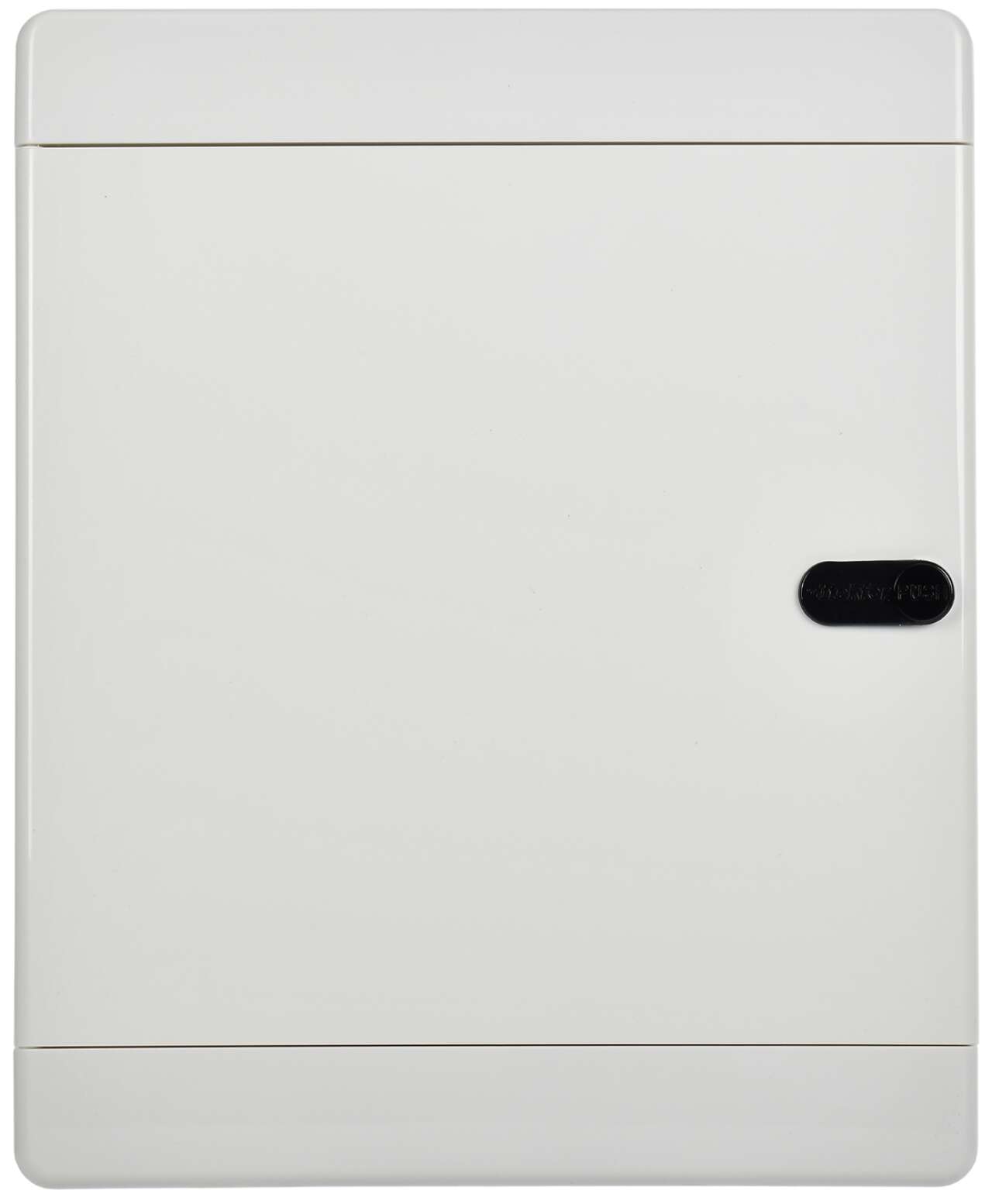

UNION Compact Корпус пластиковый ЩРВ-П-18 IP41 белая дверь IEK
14408-UIC-KP13-V-18-41-K01
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях.
Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Преимущества

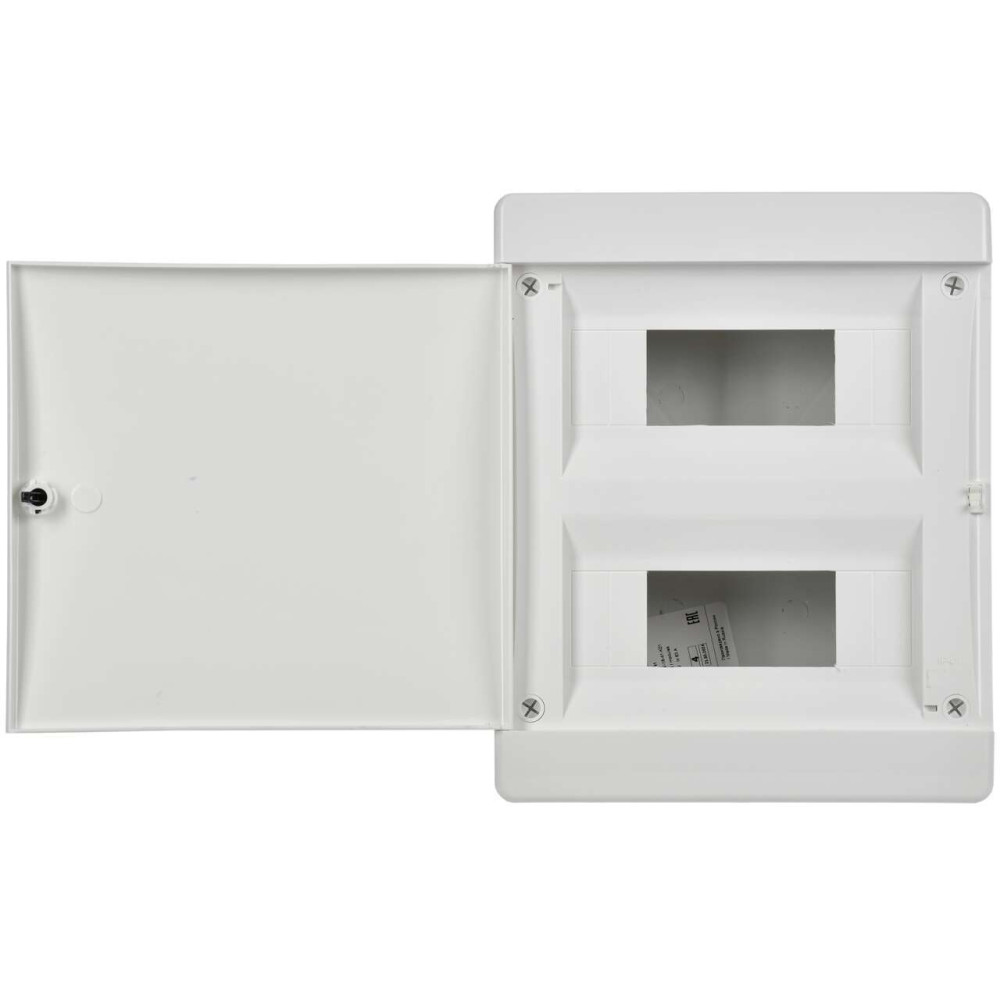

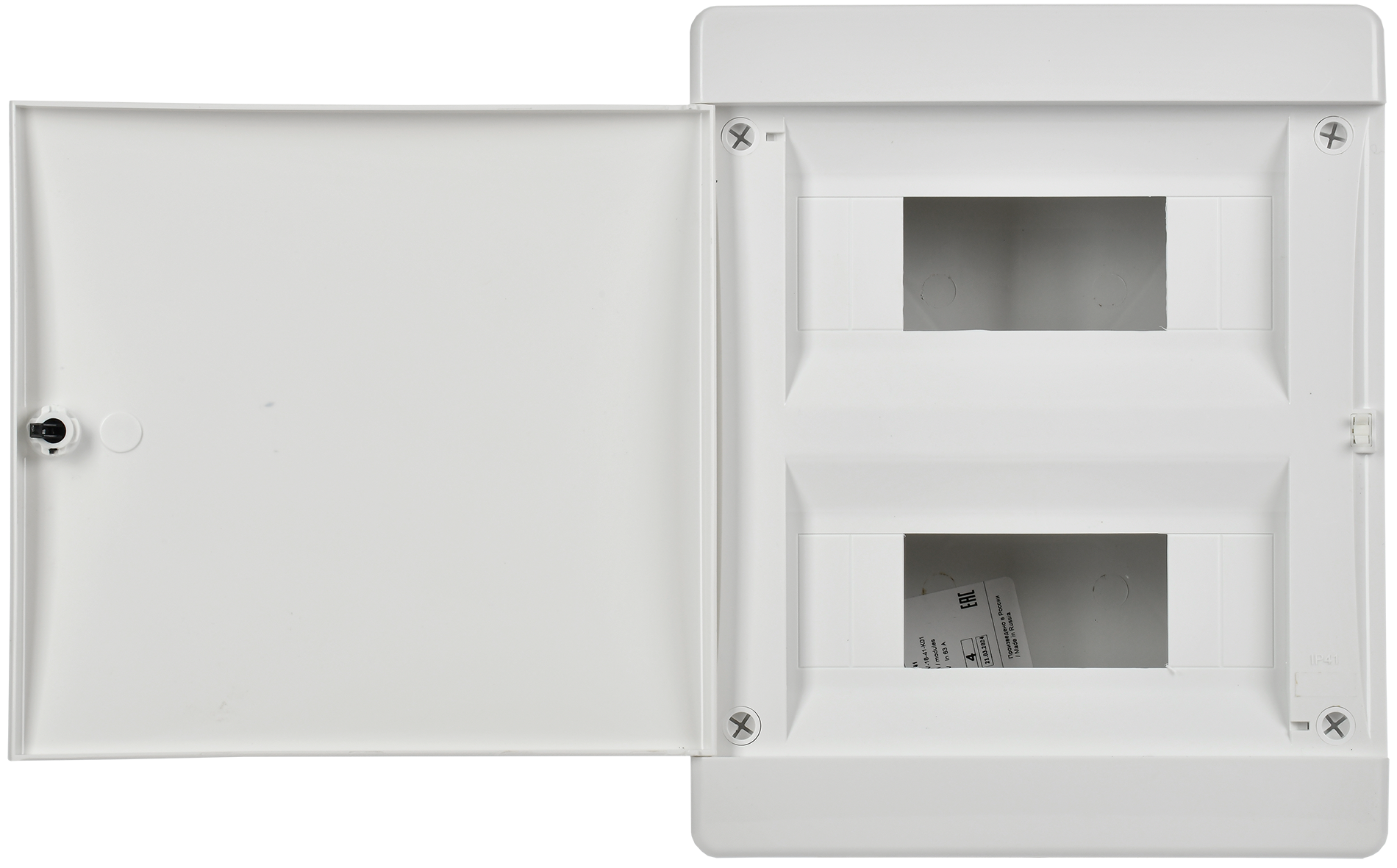

- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
- Возможность опломбировки корпуса без использования дополнительных устройств защищает от несанкционированного доступа.
- Специальные направляющие для DIN-реек позволяют без сложностей устанавливать их на основание корпуса и экономят время при монтаже.
- Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.
Особенности конструкции

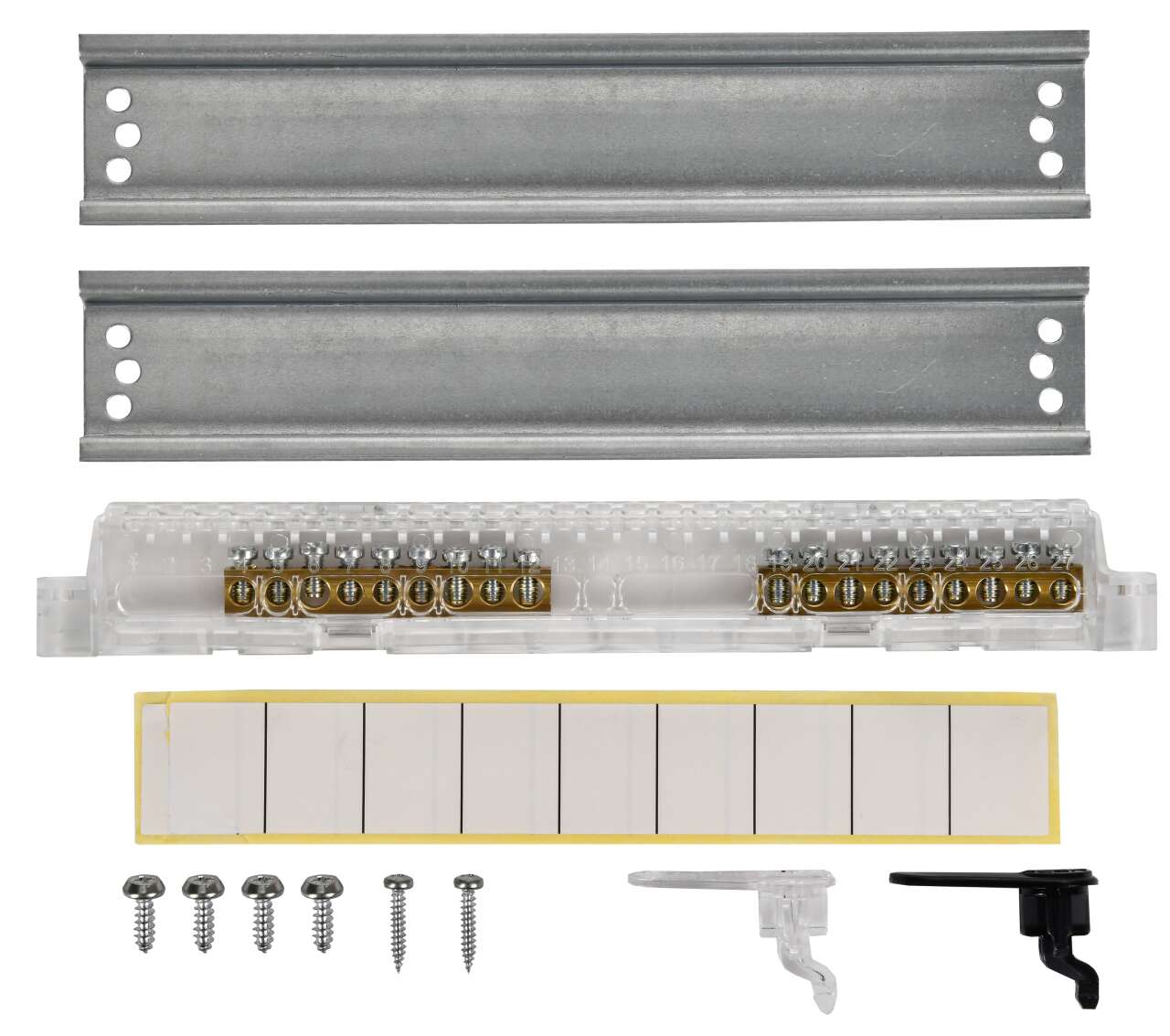

Клеммы N/PE защищены от прикосновений.
Возможность опломбировки.

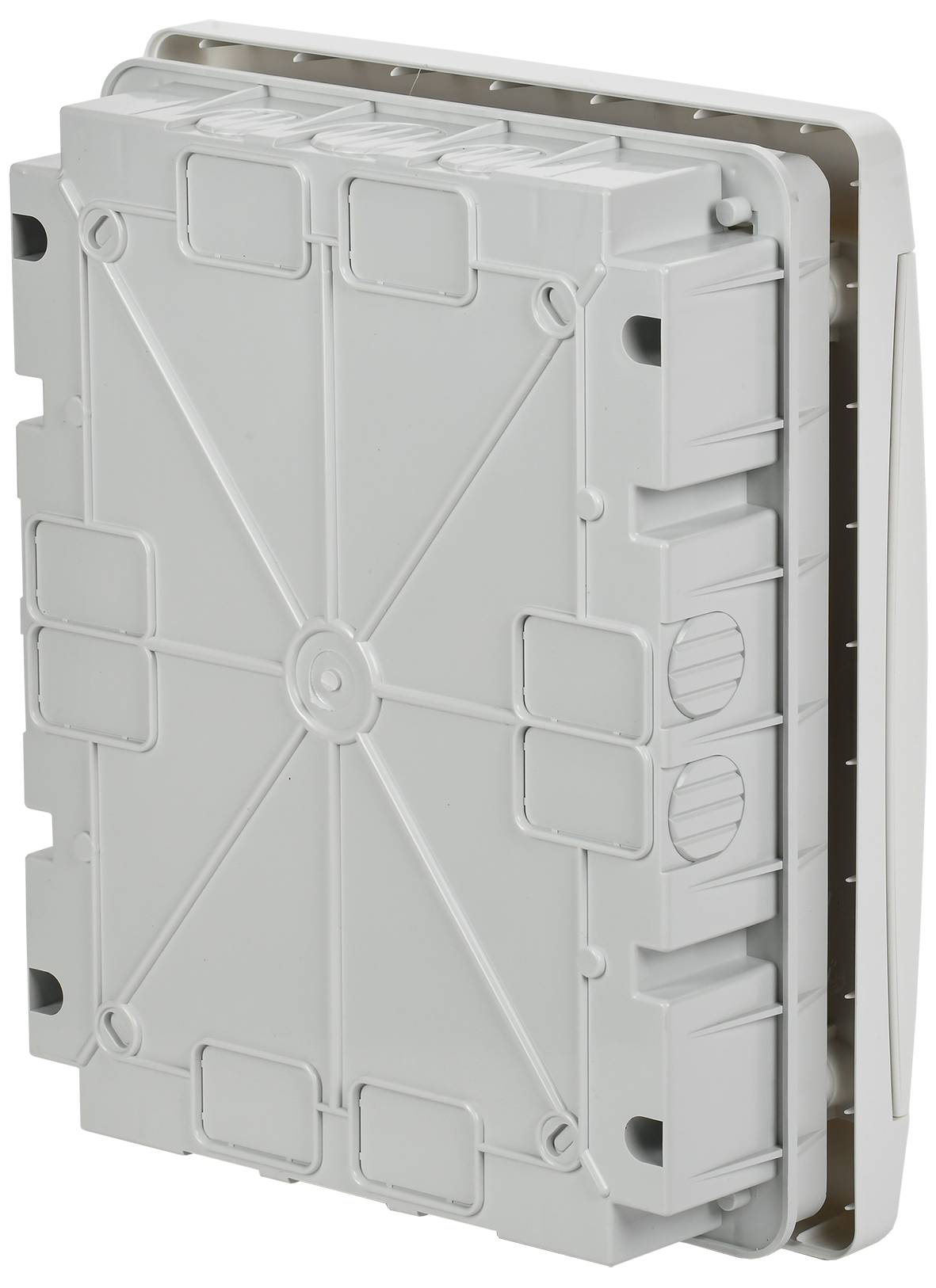

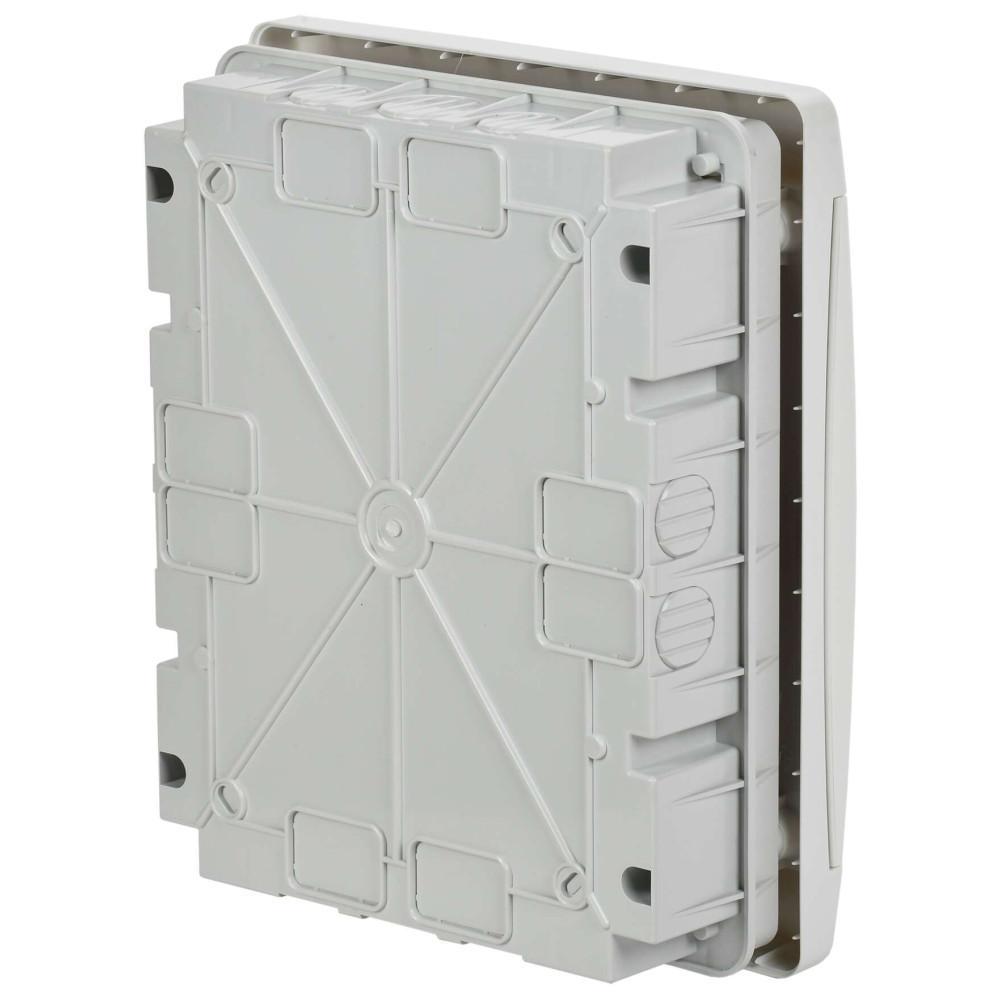

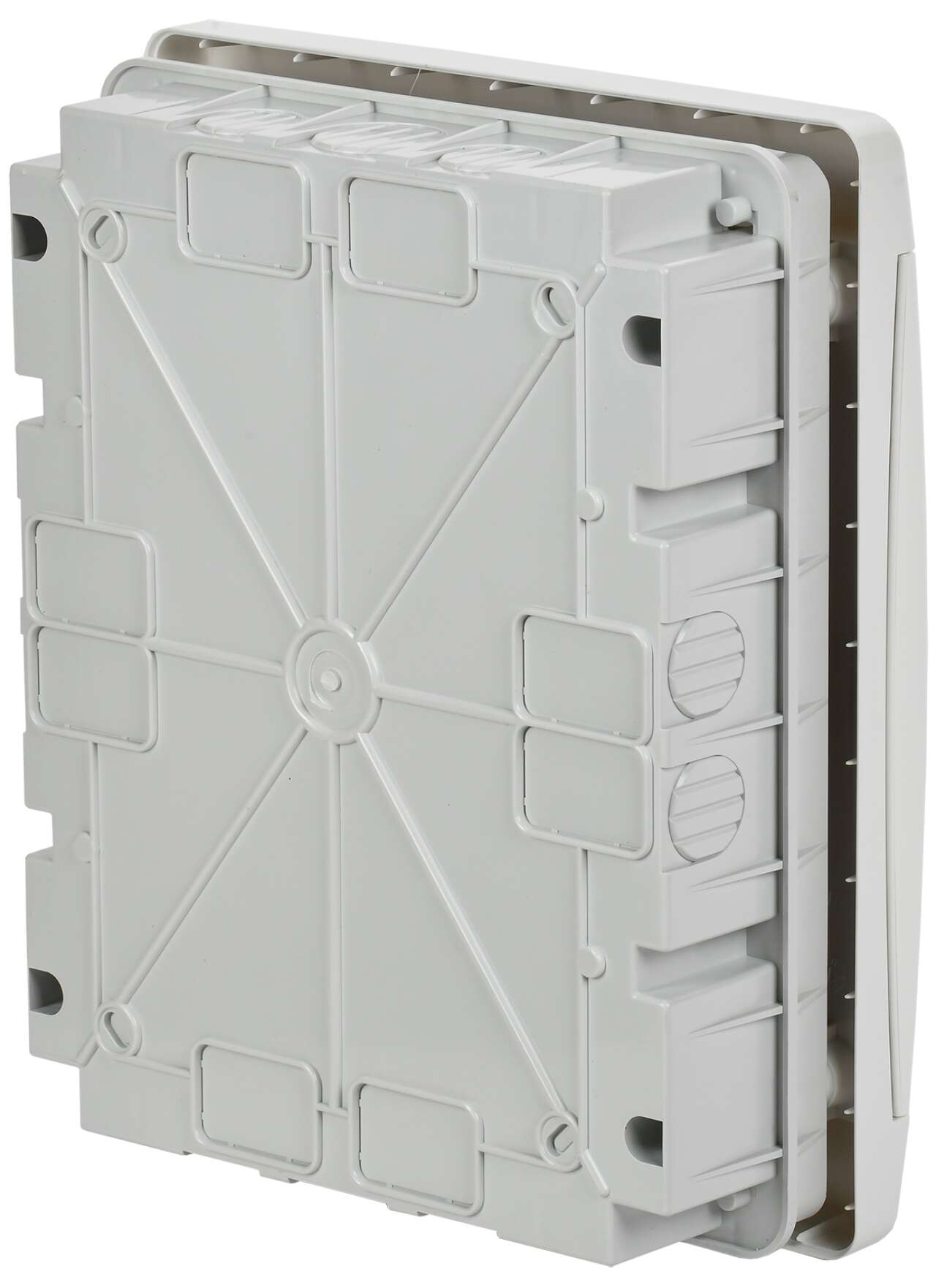

Разметка под отверстия на основании корпуса.
Дверь имеет возможность установки замка (приобретается отдельно).

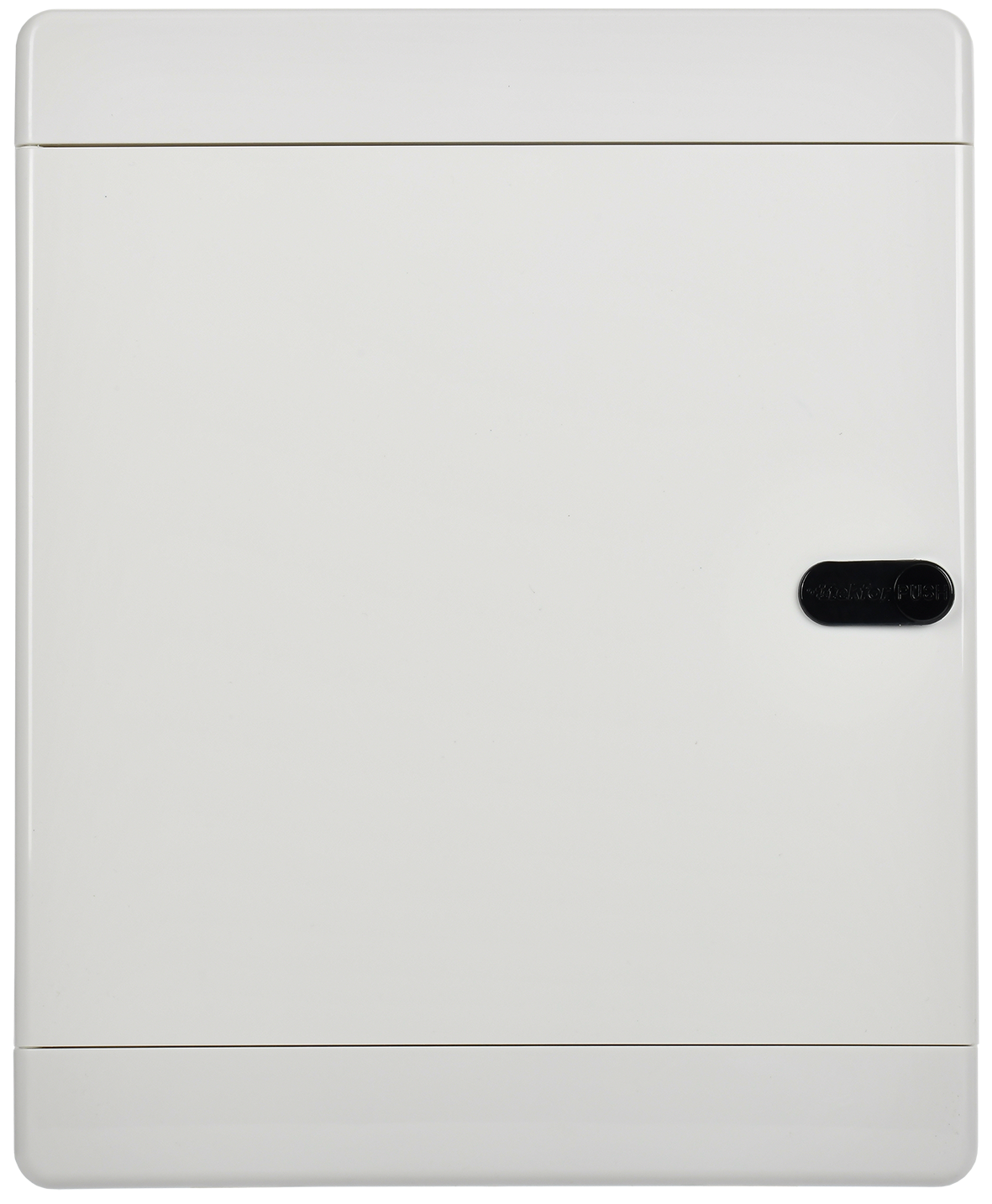

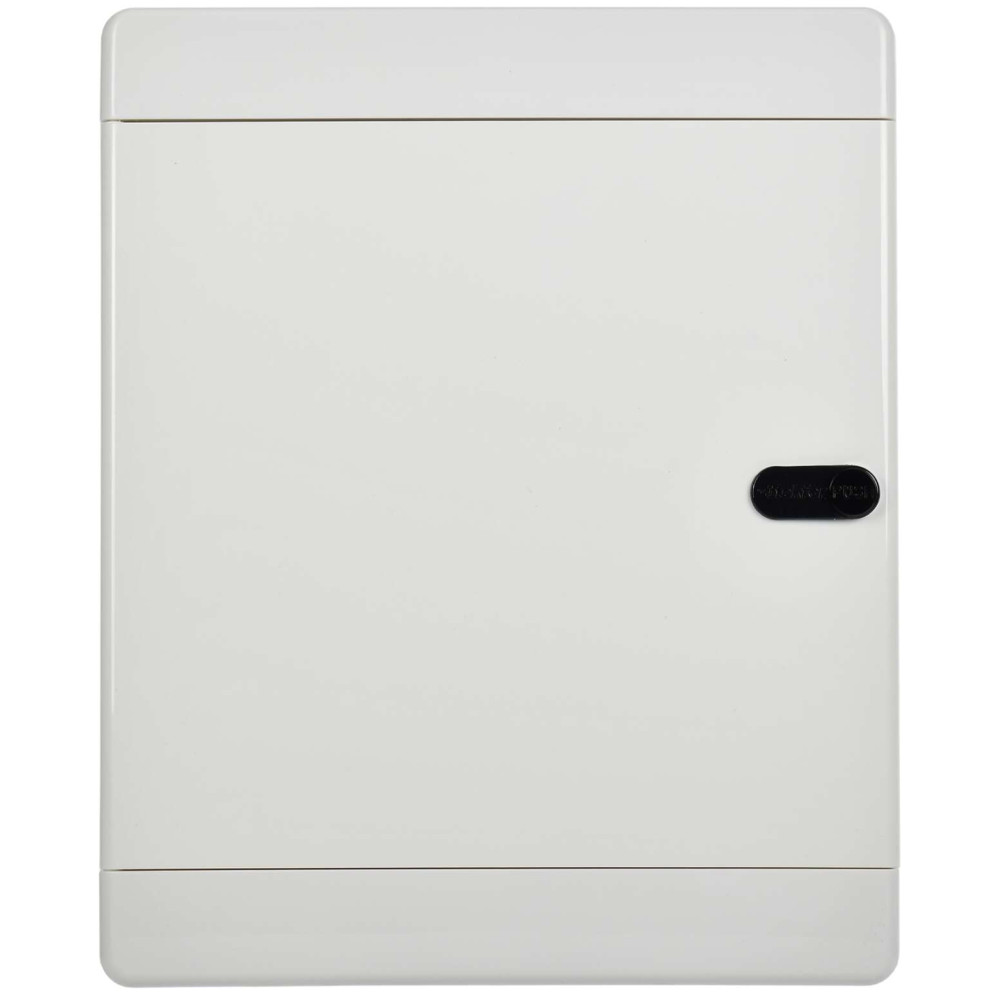

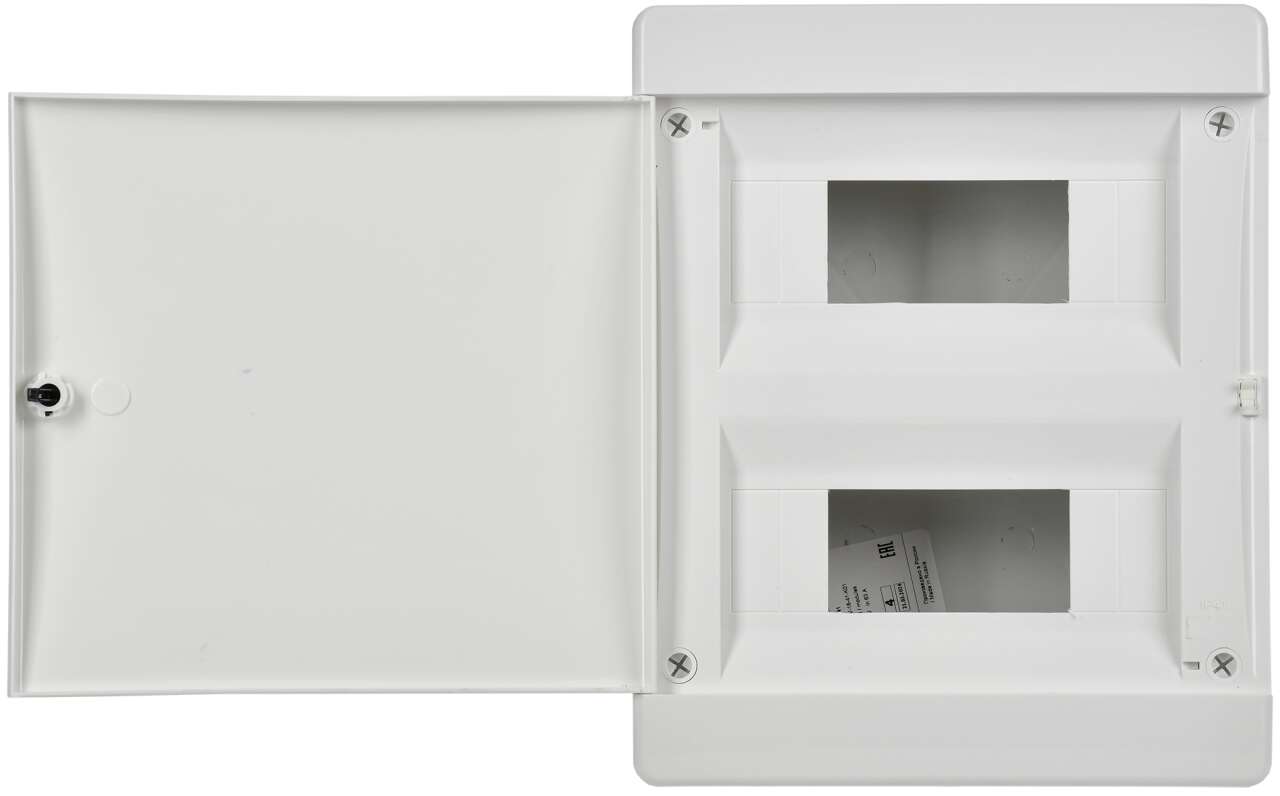

Дверь открывается нажатием.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
- Изображение
Listovka_union compact.pdf - Презентация
prezentaciya_TEKFOR_&_UNION_Compact.pdf - Изображение
ShchRN_V-P_UNION Compact_passp_mult_2_G2.jpg - Изображение
UIC-KP13-V-18-41-K01_DOP_4.png - Изображение
UIC-KP13-V-18-41-K01_DOP_2.png - Изображение
UIC-KP13-V-18-41-K01_DOP_3.png - Изображение
UIC-KP13-V-18-41-K01_DOP_1.png - Таблица соответствия артикулов IEK и Tekfor
Analogi-Tekfor_IEK.xlsx
Модели для проектировщиков
Информационные материалы
Характеристики
- class Малый распределительный щит или бокс
- DIN-рейка Да
- Возможно расширение Нет
- Высота 290.0
- Гарантийный срок, Лет 5
- Глубина 103.0
- Кол-во дверей шкафа 1
- Кол-во рядов 2
- Материал корпуса Пластик
- Монтажная глубина - ниши 64,5
- Номер цвета RAL 9016
- Прозрачная дверца или крышка Нет
- С замком Да
- С монтажной платой Нет
- С прозрачной крышкой Нет
- Степень защиты - IP IP41
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Скрытого монтажа (в штукатурку)
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Белый
- Ширина 236.0
- Ширина по количеству модульных расстояний 18
В наличии на складе: 694 шт.
3090.00р.
- На складе
- Код товара: UIC-KP13-V-18-41-K01
- Артикул: 14408-UIC-KP13-V-18-41-K01
