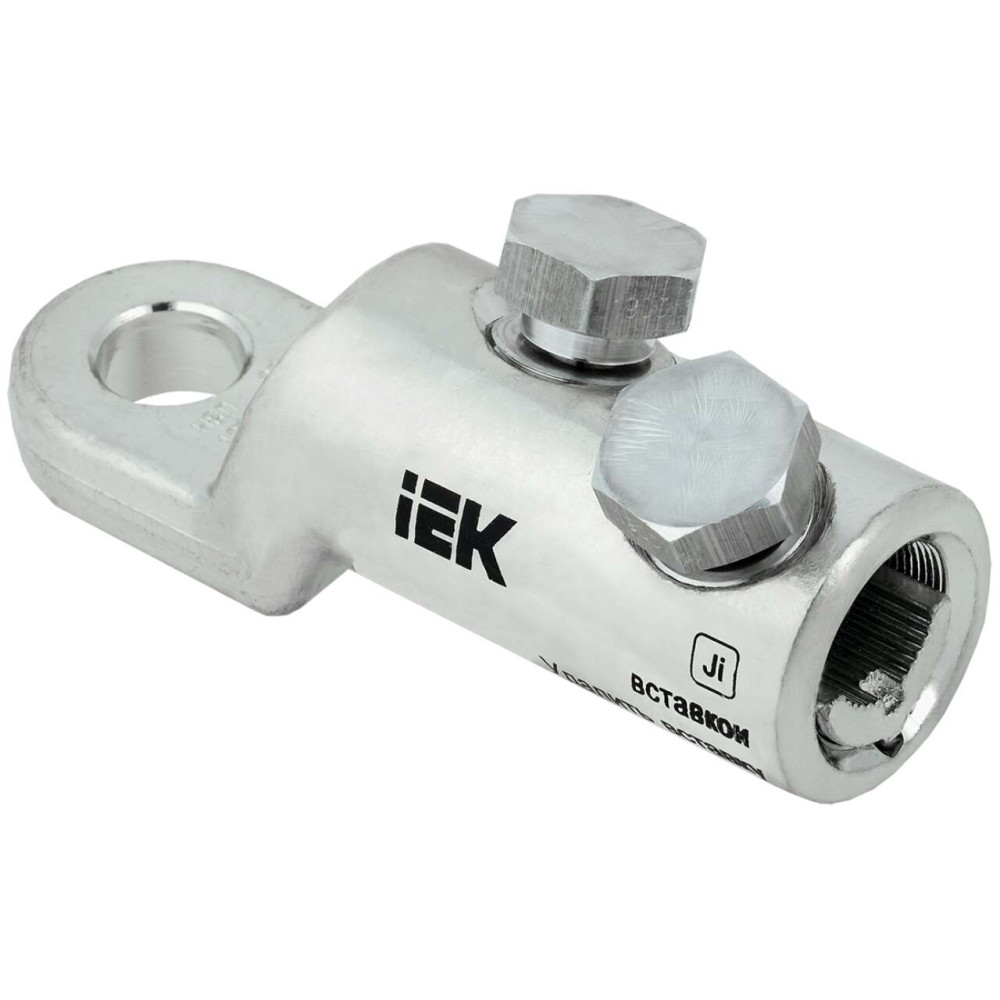

Наконечник болтовой луженый НБЛ 70-240-16/2 IEK

UNB11-070-240-02-35

Описание
Характеристики

Универсальные кабельные наконечники с гальваническим покрытием со срывными головками. Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, многожильных и многопроволочных.

Преимущества

Для любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Обеспечивают высокую скорость монтажа.
Каждый соединитель и наконечник является мультиразмерным.
Болтовые головки срываются при достижении момента затяжки, оптимального для качественного соединения.

Особенности конструкции

Х-образное угловое расположение болтов гарантирует механическую прочность соединения.

Гальваническое защитное покрытие.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Nakonechniki_NBL_passp_mult_3.pdf

Дополнительные изображения


Класс: Винтовой/болтовой кабельный наконечник (ID: EC001054)

ID	Описание	Значение	Ед. изм.
EF005124	Номин поперечное сечение	70...240	мм²
EF003649	Метрический размер болта - М	19
EF000008	Ширина	33.0
EF001438	Длина	97.7
EF000743	Количество винтов или болтов	2
IEK_F000640	Внутр размер присоед части	61.5	мм
EF000139	Защитное покрытие поверхности	Лужёное
EF002169	Материал	Дюралюминиевый сплав
EF008024	Форма поперечного сечения	Однопроволочная/многопроволочная жила
EF002386	Температура эксплуатации	-60...+50	°C
EF007878	Изоляция	Нет
EF000167	Вес	0,23	кг
EF001715	Цвет изоляции	Прочее
IEK_F000923	Количество болтов	2
EF004969	Макс поперечное сечение проводника	240	мм²
EF003983	Рабочее напряжение	1000	В
IEK_F000285	Момент срыва головки болта при монтаж каб линий	36	Нм

Характеристики

class Винтовой/болтовой кабельный наконечник
Вес 0,23
Гарантийный срок, Лет 5
Длина 97.7
Защитное покрытие поверхности Лужёное
Изоляция Нет
Количество болтов 2
Количество винтов или болтов 2
Макс поперечное сечение проводника 240
Материал Дюралюминиевый сплав
Метрический размер болта - М 19
Момент срыва головки болта при монтаж каб линий 36
Номин поперечное сечение 70...240
Рабочее напряжение 1000
Срок службы, Лет не менее 30
Температура эксплуатации -60...+50
Форма поперечного сечения Однопроволочная/многопроволочная жила
Цвет изоляции Прочее
Ширина 33.0

В наличии на складе: Ожидается поступление

916р.

Ожидается поступление
Код товара: UNB11-070-240-02-35
Артикул: UNB11-070-240-02-35
