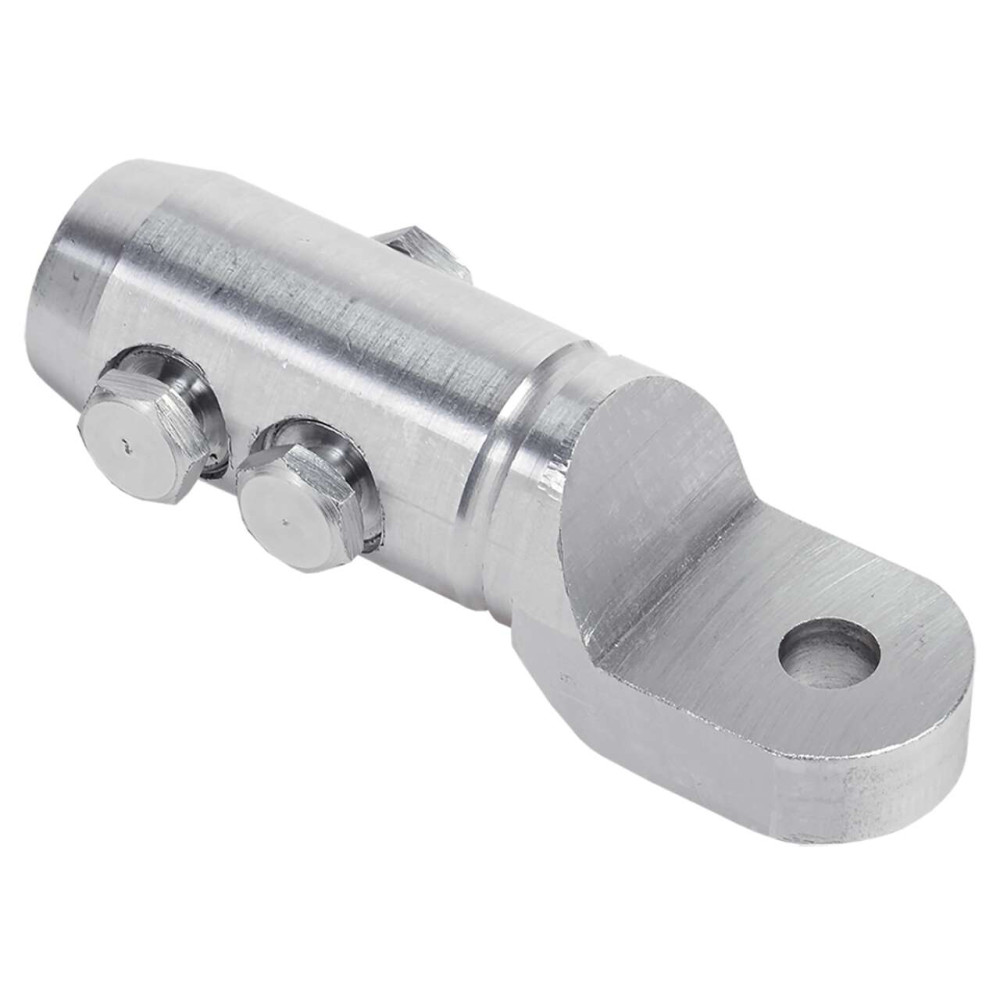

Наконечник болтовой НС-800 35кВ IEK

UNS-800-35KV-S

Описание
Характеристики

Наконечники болтовые НС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.

Преимущества

У наконечников НС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.

Документация

Сертификаты

Паспорта и РЭ

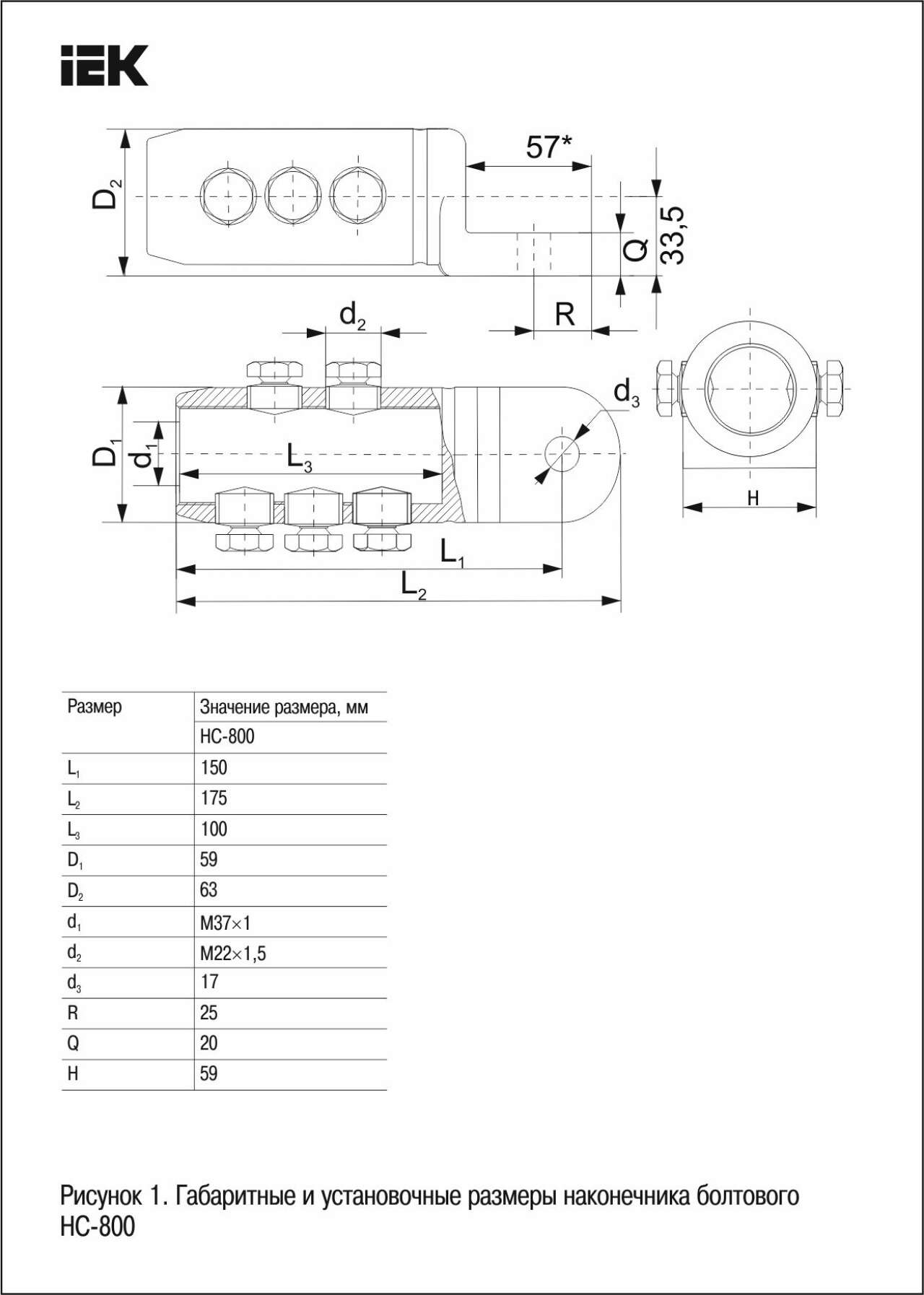

Дополнительные изображения


Класс: Винтовой/болтовой кабельный наконечник (ID: EC001054)

ID	Описание	Значение	Ед. изм.
EF005124	Номин поперечное сечение	800	мм²
EF003649	Метрический размер болта - М	22х1,5
EF000008	Ширина	59.0
EF000040	Высота	63.0
EF001438	Длина	175.0
EF000743	Количество винтов или болтов	5
IEK_F000640	Внутр размер присоед части	17.0	мм
EF000139	Защитное покрытие поверхности	Без покрытия (голый)
EF002169	Материал	Дюралюминиевый сплав
EF008024	Форма поперечного сечения	Многопроволочная круглая/секторная жила
EF002386	Температура эксплуатации	-60...+80	°C
EF003983	Рабочее напряжение	35000	В
EF001715	Цвет изоляции	Прочее
EF000167	Вес	1,069	кг
EF007878	Изоляция	Нет
IEK_F000285	Момент срыва головки болта при монтаж каб линий	62,2	Нм

Характеристики

class Винтовой/болтовой кабельный наконечник
Вес 1,069
Высота 63.0
Гарантийный срок, Лет 6
Длина 175.0
Защитное покрытие поверхности Без покрытия (голый)
Изоляция Нет
Количество винтов или болтов 5
Материал Дюралюминиевый сплав
Метрический размер болта - М 22х1,5
Момент срыва головки болта при монтаж каб линий 62,2
Номин поперечное сечение 800
Рабочее напряжение 35000
Температура эксплуатации -60...+80
Форма поперечного сечения Многопроволочная круглая/секторная жила
Цвет изоляции Прочее
Ширина 59.0

В наличии на складе: 33 шт.

8320р.

На складе: 33
Код товара: UNS-800-35KV-S
Артикул: UNS-800-35KV-S
