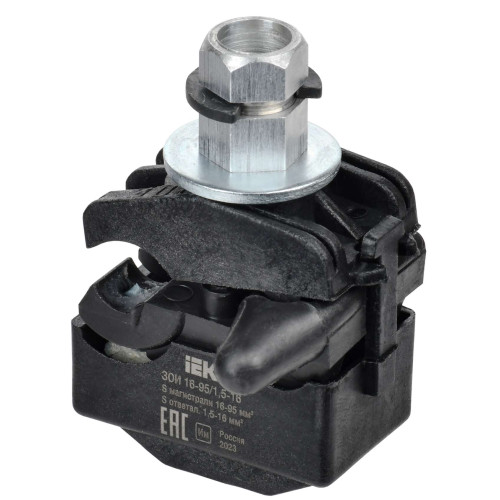

Зажим ответвительный изолированный ЗОИ 16-95/1,5-16 IEK

UOZ10-1-095-016-U

Описание
Характеристики

Зажим ответвительный изолированный ЗОИ 16-95/1,5-16 предназначен для подключения потребителей к электрической сети. Расширенный диапазон сечений со стороны ответвления позволяет подключить не только провода уличного освещения, но и выполнить ответвление проводами СИП сечением 16 мм2, которые являются наиболее ходовыми при подключении частных домов и дач к электрической сети.

Аналоги: UZA-11-D01-D16

Преимущества

Корпус зажима выполнен из стеклоармированного полиамида и устойчив у УФ излучению.
Срывная головка из алюминиевого сплава изготовлена методом литья, что повышает точность момента срыва и гарантирует качественный электрический контакт.
Нижняя часть корпуса зажима выполнена в виде шестигранника для удобства удержания во время монтажа стандартным ключом на 19.

Документация

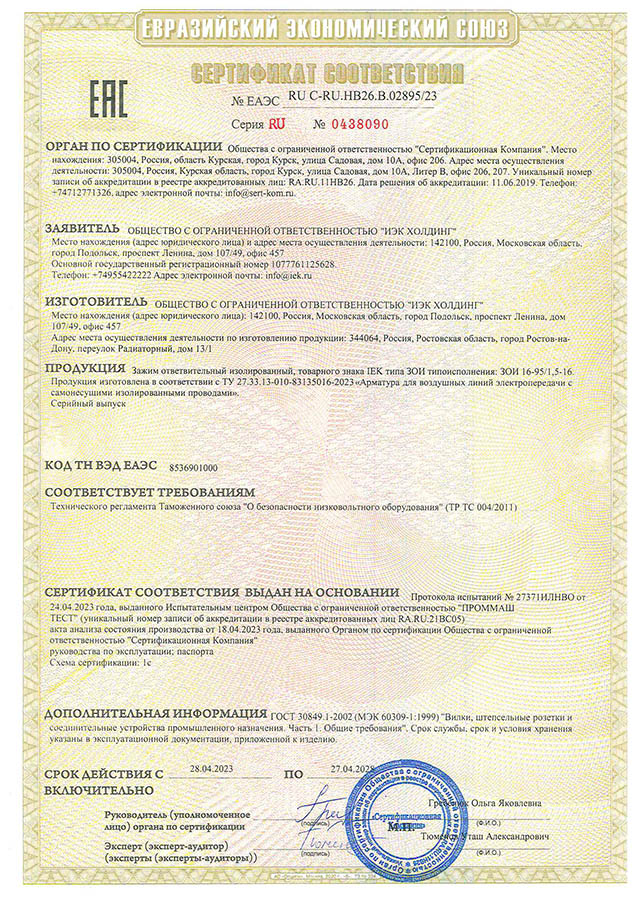

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Zajim_ZOI_passp_1.pdf

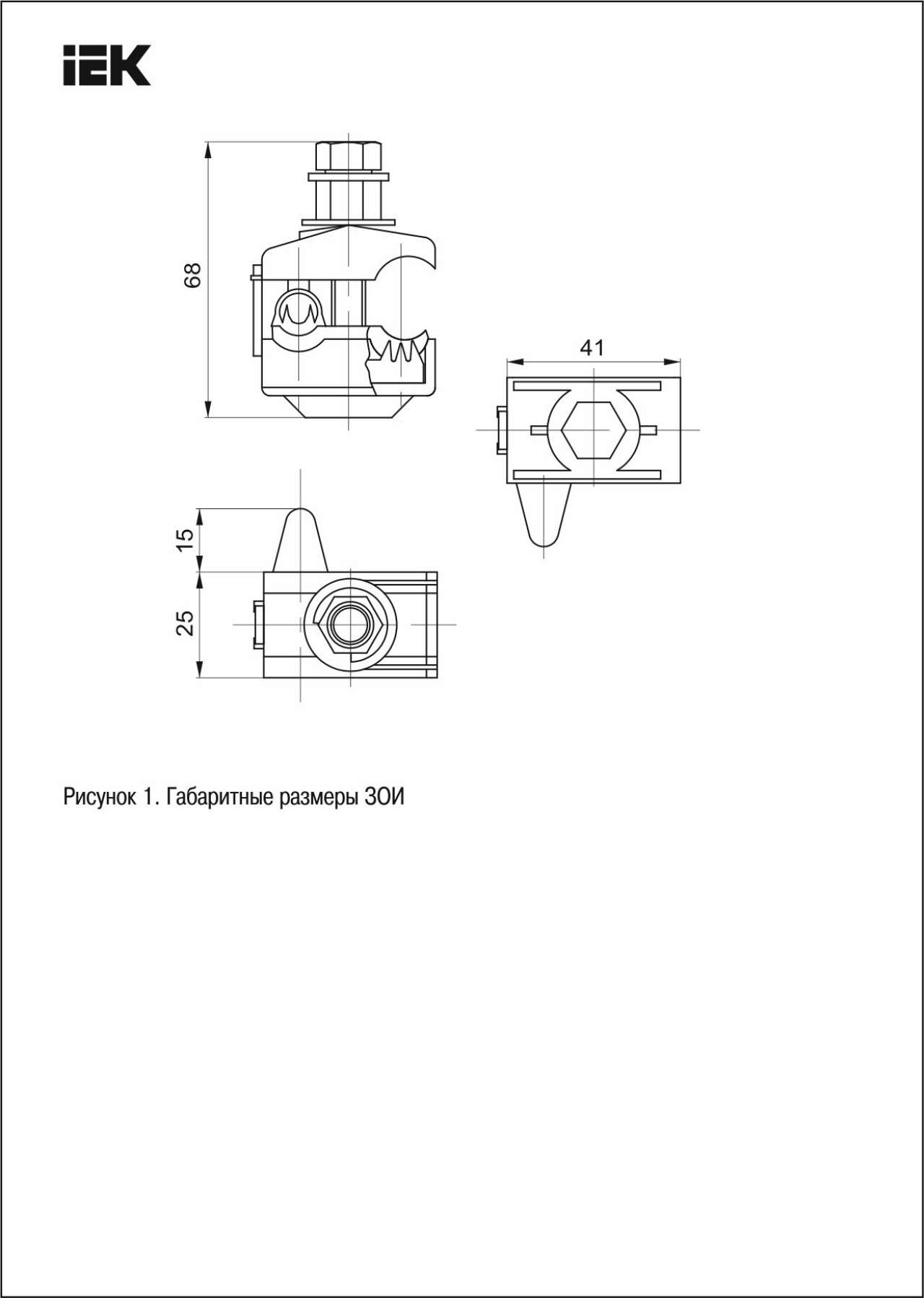

Дополнительные изображения

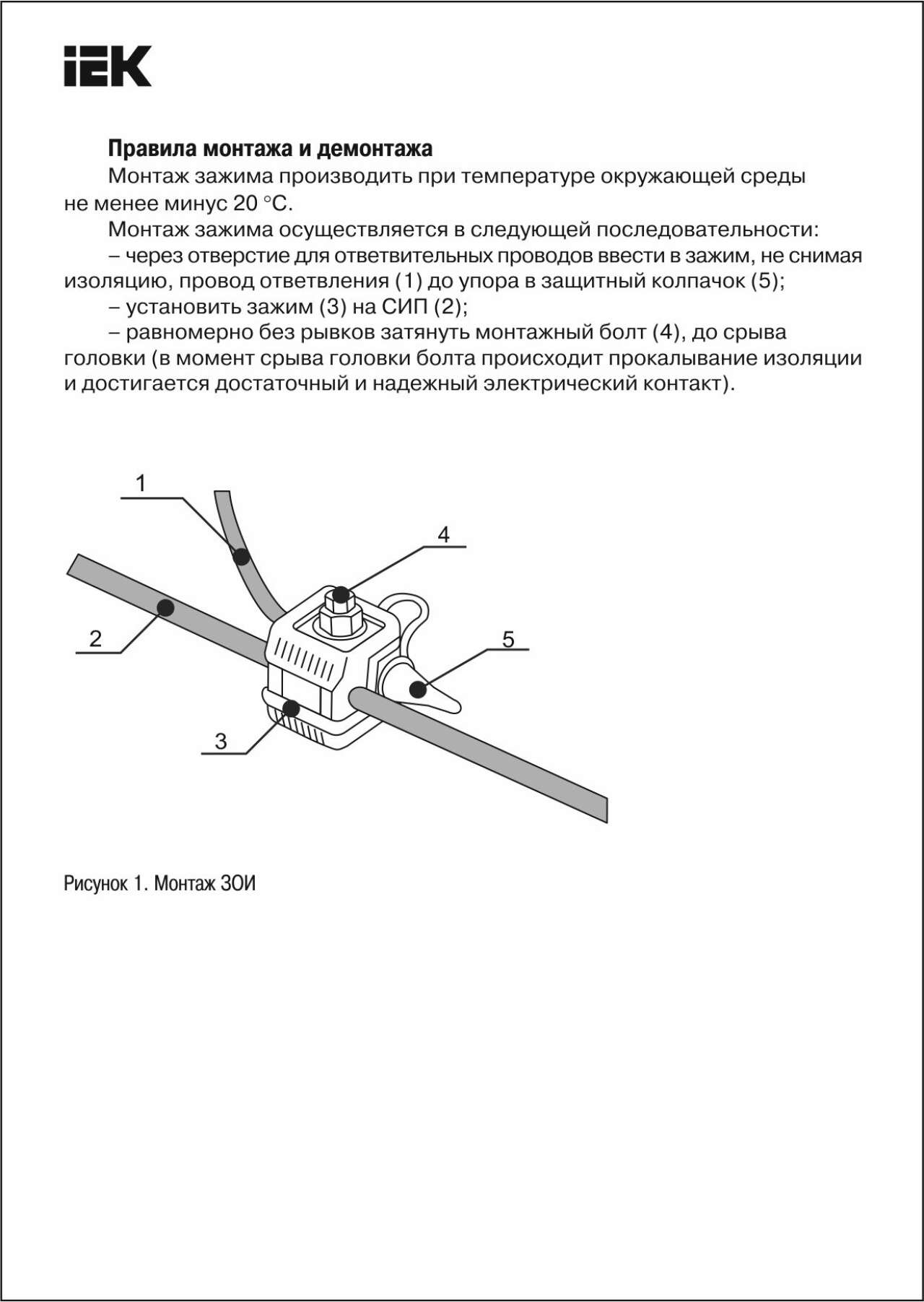

Монтаж

Монтаж изделия

Класс: Ответвительный зажим или сжим (ID: EC001062)

ID	Описание	Значение	Ед. изм.
EF007993	Номин поперечное сечение переходной секции	16...95	мм²
EF007992	Номин поперечное сечение ответвления	1,5...16	мм²
EF001723	Тип соединения	Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
EF009658	Номинальное сечение главного провода, SE	16...95	мм²
EF009659	Номинальное поперечное сечение ответвления, SM / RM	1,5...16	мм²
RF000040	Тип изделия/компонента	Сжим ответвительный
EF000139	Защитное покрытие поверхности	Лужёное
EF000008	Ширина	41	мм
EF001438	Длина	40	мм
EF002386	Температура эксплуатации	-60...50	°C
IEK_F000282	Номин ток зажима	125	А
EF001366	Номин напряжение изоляции Ui	6000	В
IEK_F000283	Момент срыва головки болта при монтаже	9	Нм
EF000167	Вес	0,071	кг
EF001724	Со срывной головкой болта	Да
EF000002	Номин напряжение	1000	В
EF000040	Высота	68.0	мм
IEK_F000284	Момент срыва головки болта при монтаже СИП	9	Нм
IEK_F000285	Момент срыва головки болта при монтаж каб линий	9	Нм

Характеристики

class Ответвительный зажим или сжим
Вес 0,071
Высота 68.0
Гарантийный срок, Лет 5
Длина 40
Защитное покрытие поверхности Лужёное
Момент срыва головки болта при монтаж каб линий 9
Момент срыва головки болта при монтаже 9
Момент срыва головки болта при монтаже СИП 9
Номин напряжение 1000
Номин напряжение изоляции Ui 6000
Номин поперечное сечение ответвления 1,5...16
Номин поперечное сечение переходной секции 16...95
Номин ток зажима 125
Номинальное поперечное сечение ответвления, SM / RM 1,5...16
Номинальное сечение главного провода, SE 16...95
Со срывной головкой болта Да
Срок службы, Лет не менее 40
Температура эксплуатации -60...50
Тип изделия/компонента Сжим ответвительный
Тип соединения Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
Ширина 41

В наличии на складе: Ожидается поступление

170р.

Ожидается поступление
Код товара: UOZ10-1-095-016-U
Артикул: UOZ10-1-095-016-U
