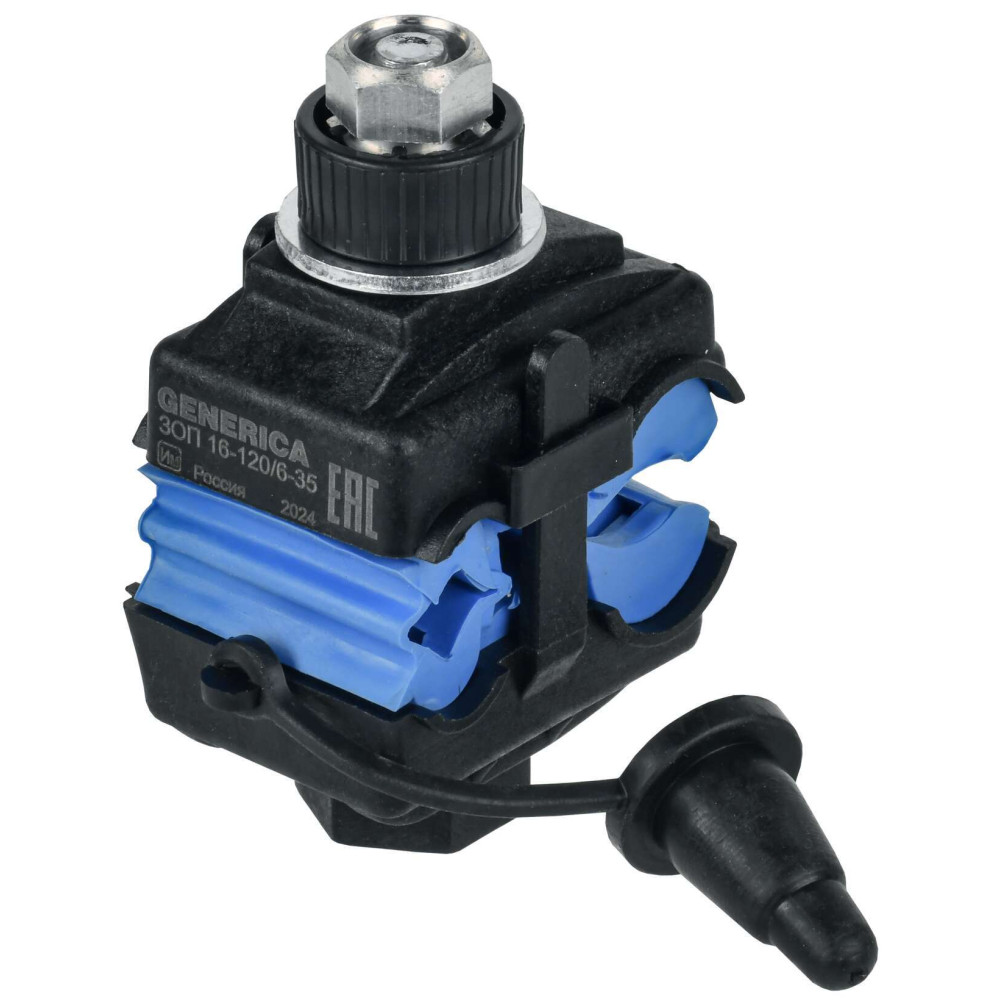

Зажим ответвительный прокалывающий переходный ЗОП 16-120/6-35 GENERICA

UOZ20-4-120-035-G

Описание
Характеристики

Зажимы ЗОП ТМ GENERICA предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ., а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Корпус зажима выполнен из стеклоармированного полиамида и устойчив к УФ излучению.

Преимущества

Надежность
Простой монтаж
Для визуального отличия от прокалывающих зажимов для изолированных проводов, уплотнитель выполнен в ярко-синем цвете

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
GENERICA_Zazhim_ZOP_passp_mult_2.pdf

Дополнительные изображения

Класс: Ответвительный зажим или сжим (ID: EC001062)

ID	Описание	Значение	Ед. изм.
EF007993	Номин поперечное сечение переходной секции	16...120	мм²
EF007992	Номин поперечное сечение ответвления	6...35	мм²
EF001723	Тип соединения	Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
EF009658	Номинальное сечение главного провода, SE	16...120	мм²
EF009659	Номинальное поперечное сечение ответвления, SM / RM	6...35	мм²
RF000040	Тип изделия/компонента	Сжим ответвительный
EF001724	Со срывной головкой болта	Да
EF000002	Номин напряжение	1000	В
EF002386	Температура эксплуатации	-60...50	°C
IEK_F000283	Момент срыва головки болта при монтаже	16	Нм

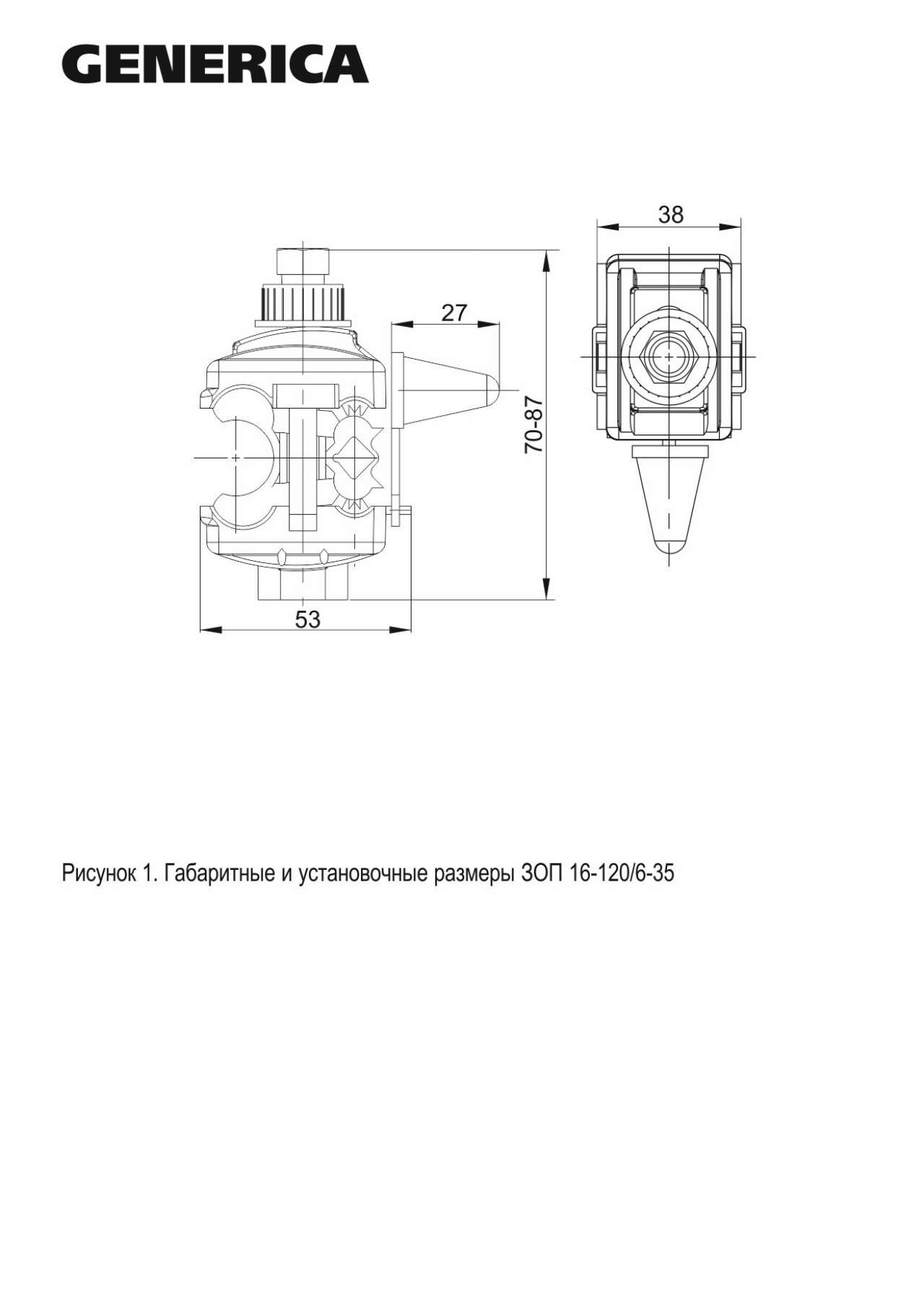

EF000008	Ширина	53	мм
EF000040	Высота	87.0	мм
EF000167	Вес	0,100	кг
EF001438	Длина	55	мм
EF009665	Изолированный зажим	Нет

Характеристики

class Ответвительный зажим или сжим
Вес 0,100
Высота 87.0
Гарантийный срок, Лет 5
Длина 55
Изолированный зажим Нет
Момент срыва головки болта при монтаже 16
Номин напряжение 1000
Номин поперечное сечение ответвления 6...35
Номин поперечное сечение переходной секции 16...120
Номинальное поперечное сечение ответвления, SM / RM 6...35
Номинальное сечение главного провода, SE 16...120
Со срывной головкой болта Да
Температура эксплуатации -60...50
Тип изделия/компонента Сжим ответвительный
Тип соединения Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
Ширина 53

В наличии на складе: 1041 шт.

214р.

На складе: 1041
Код товара: UOZ20-4-120-035-G
Артикул: UOZ20-4-120-035-G
