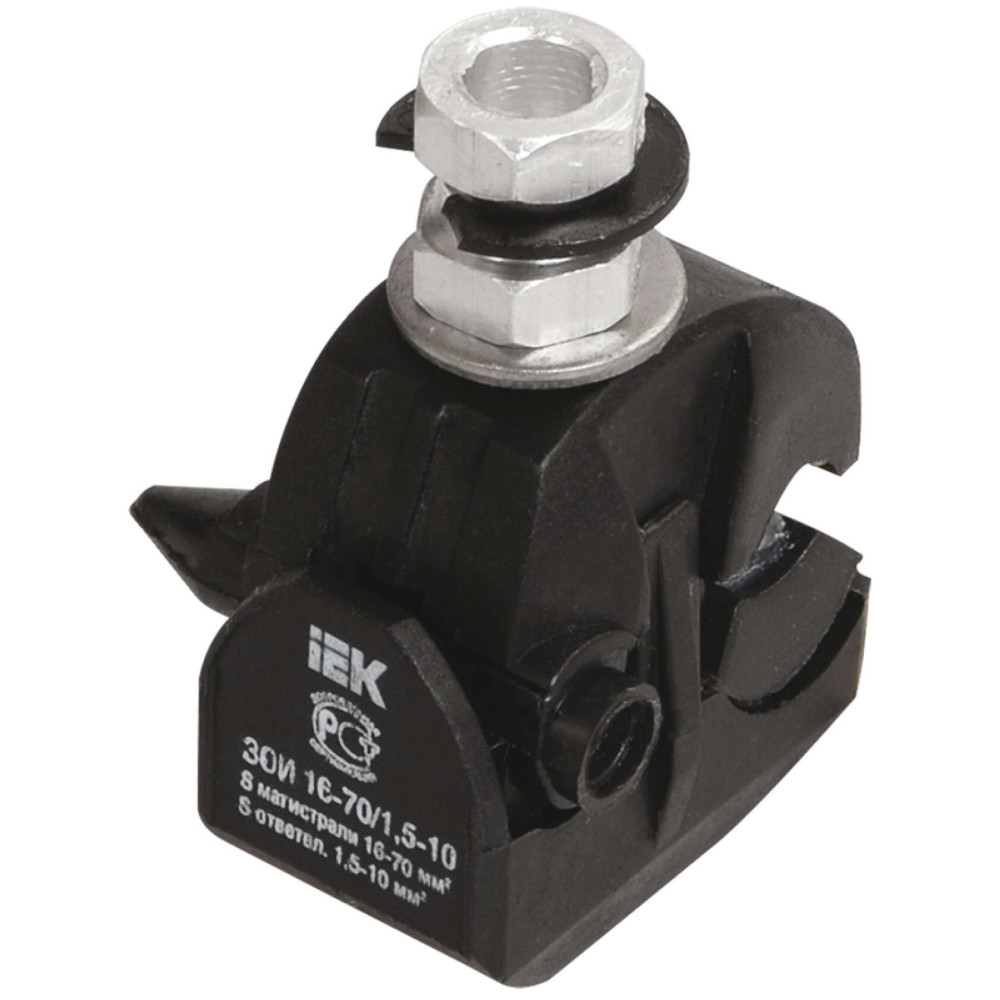

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) IEK

UZA-11-D01-D10

Описание
Характеристики

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Аналоги: UZA-11-D01-D10M

Преимущества

При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Zajim_ZOI_ZORZB_ZSGP_passp_5.pdf

Информационные материалы

Презентация
Prezent_ASIP_2019.pdf

Дополнительные изображения

Монтаж

Монтаж изделия
Zajim_ZOI_ZORZB_ZSGP_passp_4_DOP_MI.pdf

Класс: Ответвительный зажим или сжим (ID: EC001062)

ID	Описание	Значение	Ед. изм.
EF007993	Номин поперечное сечение переходной секции	16...70	мм²
EF007992	Номин поперечное сечение ответвления	1,5...10	мм²
EF001723	Тип соединения	Винтовое соединение
EF009658	Номинальное сечение главного провода, SE	16...70	мм²
EF009659	Номинальное поперечное сечение ответвления, SM / RM	1,5...10	мм²
RF000040	Тип изделия/компонента	Сжим ответвительный
EF001724	Со срывной головкой болта	Да
EF001438	Длина	34	мм
IEK_F000282	Номин ток зажима	46	А
IEK_F000283	Момент срыва головки болта при монтаже	9	Нм
EF000008	Ширина	40	мм
EF000002	Номин напряжение	1000	В
EF002386	Температура эксплуатации	-60...55	°C
EF000040	Высота	60.0	мм
EF001366	Номин напряжение изоляции Ui	6000	В
EF000167	Вес	0,057	кг

Характеристики

class Ответвительный зажим или сжим
Вес 0,057
Высота 60.0
Гарантийный срок, Лет 5
Длина 34
Момент срыва головки болта при монтаже 9
Номин напряжение 1000
Номин напряжение изоляции Ui 6000
Номин поперечное сечение ответвления 1,5...10
Номин поперечное сечение переходной секции 16...70
Номин ток зажима 46
Номинальное поперечное сечение ответвления, SM / RM 1,5...10
Номинальное сечение главного провода, SE 16...70
Со срывной головкой болта Да
Температура эксплуатации -60...55
Тип изделия/компонента Сжим ответвительный
Тип соединения Винтовое соединение
Ширина 40

В наличии на складе: 418104 шт.

130р.

На складе: 418104
Код товара: UZA-11-D01-D10
Артикул: UZA-11-D01-D10

Отзывы (0)

Войдите или зарегистрируйтесь чтобы оставить отзыв

Рекомендуемые товары

На складе Крепление фасадное КФК12-47.6 (SF 50, BRPF 70-150-6F) IEK

В наличии на складе: 32793 шт.

Цена 90р.

На складе Зажим анкерный ЗАБ 16-25 (PA25x100) IEK

В наличии на складе: 48805 шт.

Цена 150р.

На складе Зажим анкерный ЗАБ 16-35 М (PA25x100) IEK

В наличии на складе: 31689 шт.

Цена 180р.

На складе Зажим анкерный ЗАБ 4х16-35 (SO 158) IEK

В наличии на складе: 11061 шт.

Цена 270р.

На складе Колпачки герметичные КИ 6-35 (CECT 6-35) IEK

В наличии на складе: 21500 шт.

Цена 20р.

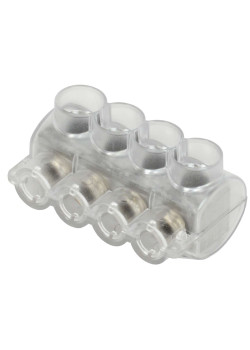

На складе Колодка клеммная для сетей уличного освещения КЕ10.1 IEK

В наличии на складе: 23691 шт.

Цена 270р.

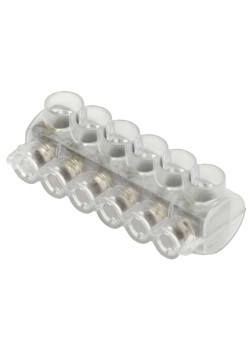

На складе Колодка клеммная для сетей уличного освещения КЕ10.3 IEK

В наличии на складе: 1610 шт.

Цена 460р.

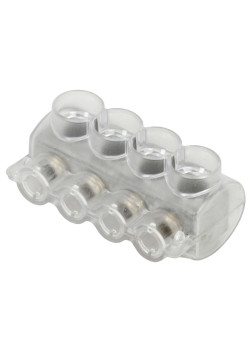

На складе Колодка клеммная для сетей уличного освещения КЕ10.504 IEK

В наличии на складе: 630 шт.

Цена 410р.

На складе Колодка клеммная для сетей уличного освещения КЕ10.506 IEK

В наличии на складе: 580 шт.

Цена 510р.

На складе Набор колодок клеммных НК-1 (3xKE10.1+KE10.3, SV15) IEK

В наличии на складе: 243 шт.

Цена 470р.

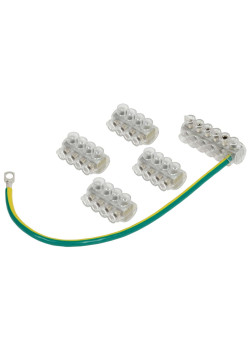

На складе Набор колодок клеммных НК-2 (4xKE10.1+KE10.3, SV15.5) IEK

В наличии на складе: 1242 шт.

Цена 1640р.

На складе Набор колодок клеммных НК-3 (3xKE10.504+KE10.506, SV50) IEK

В наличии на складе: 40 шт.

Цена 2040р.

На складе Ограничитель перенапряжения ОПН-280Ш (LVA 280B-DL) IEK

В наличии на складе: 63 шт.

Цена 3610р.

На складе Ограничитель перенапряжения ОПН-280 ЗОИ (LVA 280B-FL) IEK

В наличии на складе: 396 шт.

Цена 3390р.

На складе Ограничитель перенапряжения ОПН-440Ш (LVA 440B-DL) IEK

В наличии на складе: 14 шт.

Цена 3710р.

На складе Ограничитель перенапряжения ОПН-440 ЗОИ (LVA 440B-FL) IEK

В наличии на складе: 643 шт.

Цена 3610р.

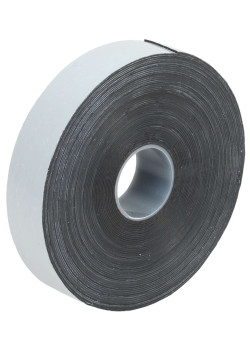

На складе Лента самоспекающаяся СП 0,76х19 (9м/упак) IEK

В наличии на складе: 509 шт.

Цена 430р.

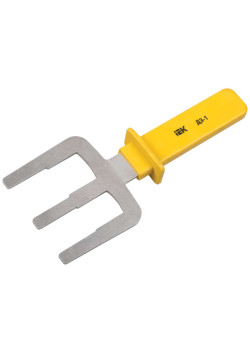

На складе Держатель зажимов ДЗ-1 IEK
