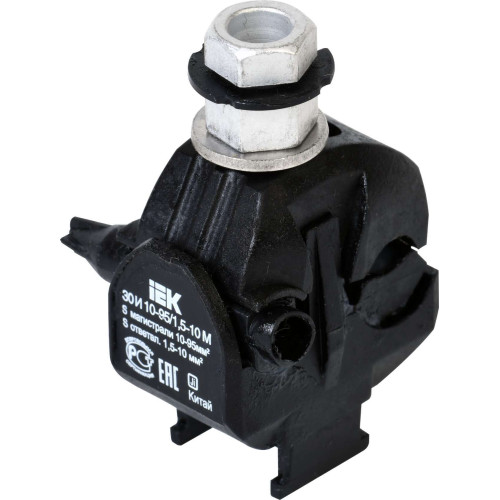

Зажим ответвительный изолированный ЗОИ 10-95/1,5-10 М IEK

UZA-11-D01-D10M

Описание
Характеристики

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Аналоги: UZA-11-D01-D10

Преимущества

При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Zajim_ZOI_ZORZB_ZSGP_passp_5.pdf

Информационные материалы

Презентация
Prezent_ASIP_2019.pdf

Дополнительные изображения

Монтаж

Монтаж изделия
Zajim_ZOI_ZORZB_ZSGP_passp_4_DOP_MI.pdf

Класс: Ответвительный зажим или сжим (ID: EC001062)

ID	Описание	Значение	Ед. изм.
EF007993	Номин поперечное сечение переходной секции	10...95	мм²
EF007992	Номин поперечное сечение ответвления	1,5...10	мм²
EF001723	Тип соединения	Винтовое соединение
EF009658	Номинальное сечение главного провода, SE	10...95	мм²
EF009659	Номинальное поперечное сечение ответвления, SM / RM	1,5...10	мм²
RF000040	Тип изделия/компонента	Сжим ответвительный
EF000002	Номин напряжение	1000	В
EF002386	Температура эксплуатации	-60...55	°C
EF001724	Со срывной головкой болта	Да
IEK_F000283	Момент срыва головки болта при монтаже	9	Нм
EF001366	Номин напряжение изоляции Ui	6000	В
EF000008	Ширина	40	мм
EF000040	Высота	60.0	мм
IEK_F000282	Номин ток зажима	46	А
EF001438	Длина	23	мм
EF000167	Вес	0,056	кг

Характеристики

class Ответвительный зажим или сжим
Вес 0,056
Высота 60.0
Гарантийный срок, Лет 5
Длина 23
Момент срыва головки болта при монтаже 9
Номин напряжение 1000
Номин напряжение изоляции Ui 6000
Номин поперечное сечение ответвления 1,5...10
Номин поперечное сечение переходной секции 10...95
Номин ток зажима 46
Номинальное поперечное сечение ответвления, SM / RM 1,5...10
Номинальное сечение главного провода, SE 10...95
Со срывной головкой болта Да
Температура эксплуатации -60...55
Тип изделия/компонента Сжим ответвительный
Тип соединения Винтовое соединение
Ширина 40

В наличии на складе: 3378 шт.

210р.

На складе: 3378
Код товара: UZA-11-D01-D10M
Артикул: UZA-11-D01-D10M
