Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 ECOLINE IEK

UZA-11-D02-D35-ECLN

Описание
Характеристики

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Аналоги: UZA-11-D02-D35

Преимущества

При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
GENERICA_ZOI_passp_mult_1.pdf

Информационные материалы

Презентация
Prezent_ASIP_2019.pdf

Дополнительные изображения

Класс: Ответвительный зажим или сжим (ID: EC001062)

ID	Описание	Значение	Ед. изм.
EF007993	Номин поперечное сечение переходной секции	16...95	мм²
EF007992	Номин поперечное сечение ответвления	2,5...35	мм²
EF001723	Тип соединения	Прочее
EF009658	Номинальное сечение главного провода, SE	16...95	мм²
EF009659	Номинальное поперечное сечение ответвления, SM / RM	2,5...35	мм²
RF000040	Тип изделия/компонента	Сжим ответвительный

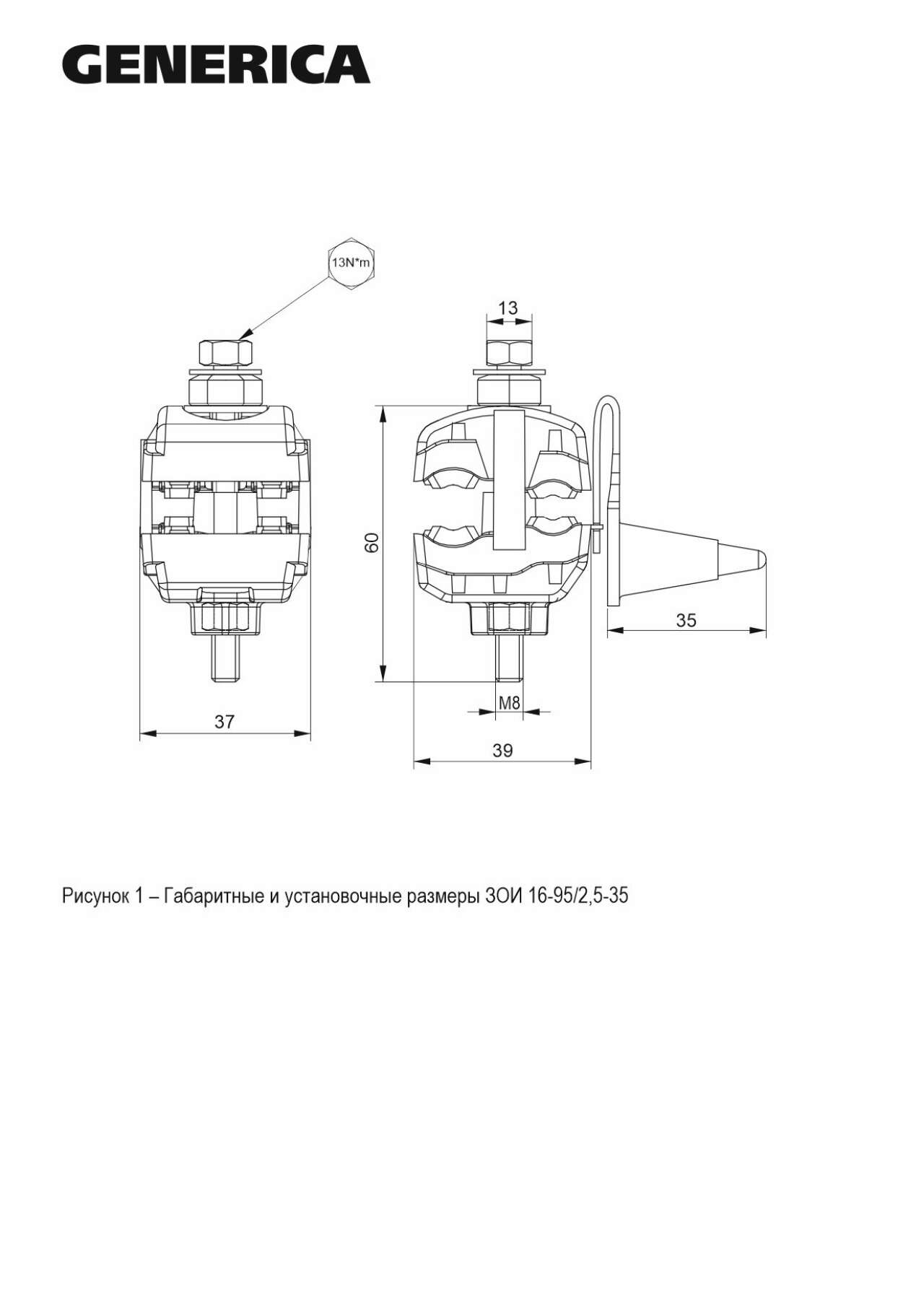

EF000040	Высота	60.0	мм
IEK_F000282	Номин ток зажима	95	А
IEK_F000284	Момент срыва головки болта при монтаже СИП	13	Нм
EF000002	Номин напряжение	400	В
EF001366	Номин напряжение изоляции Ui	6000	В
IEK_F000283	Момент срыва головки болта при монтаже	13	Нм
IEK_F000285	Момент срыва головки болта при монтаж каб линий	13	Нм
EF002386	Температура эксплуатации	-60...80	°C
EF000008	Ширина	39	мм
EF001438	Длина	37	мм
EF000167	Вес	0,089	кг
EF001724	Со срывной головкой болта	Да

Характеристики

class Ответвительный зажим или сжим
Вес 0,089
Высота 60.0
Гарантийный срок, Лет 5
Длина 37
Момент срыва головки болта при монтаж каб линий 13
Момент срыва головки болта при монтаже 13
Момент срыва головки болта при монтаже СИП 13
Номин напряжение 400
Номин напряжение изоляции Ui 6000
Номин поперечное сечение ответвления 2,5...35
Номин поперечное сечение переходной секции 16...95
Номин ток зажима 95
Номинальное поперечное сечение ответвления, SM / RM 2,5...35
Номинальное сечение главного провода, SE 16...95
Со срывной головкой болта Да
Температура эксплуатации -60...80
Тип изделия/компонента Сжим ответвительный
Тип соединения Прочее
Ширина 39

В наличии на складе: 60724 шт.

196р.

На складе: 60724
Код товара: UZA-11-D02-D35-ECLN
Артикул: UZA-11-D02-D35-ECLN
