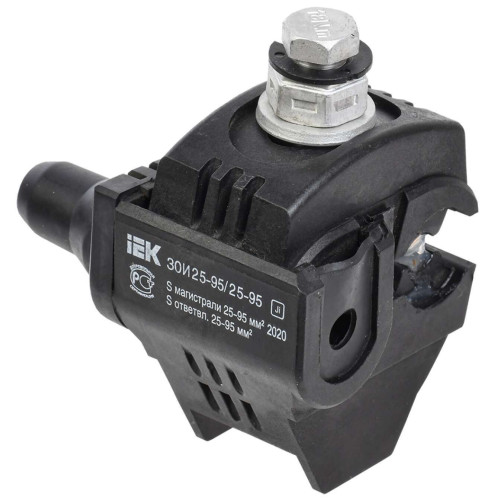

Зажим ответвительный изолированный ЗОИ 25-95/25-95 (P 70, P95, P3X-95, SLIW17.1) IEK
82380-UZA-11-D25-D95
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Характеристики
- class Ответвительный зажим или сжим
- Вес 0,139
- Высота 79.0
- Гарантийный срок, Лет 5
- Длина 70
- Момент срыва головки болта при монтаже 15
- Номин напряжение 1000
- Номин напряжение изоляции Ui 6000
- Номин поперечное сечение ответвления 25...95
- Номин поперечное сечение переходной секции 25...95
- Номин ток зажима 190
- Номинальное поперечное сечение ответвления, SM / RM 25...95
- Номинальное сечение главного провода, SE 25...95
- Со срывной головкой болта Да
- Температура эксплуатации -60...55
- Тип изделия/компонента Сжим ответвительный
- Тип соединения Винтовое соединение
- Ширина 47
В наличии на складе: 30850 шт.
590.00р.
- На складе
- Код товара: UZA-11-D25-D95
- Артикул: 82380-UZA-11-D25-D95
