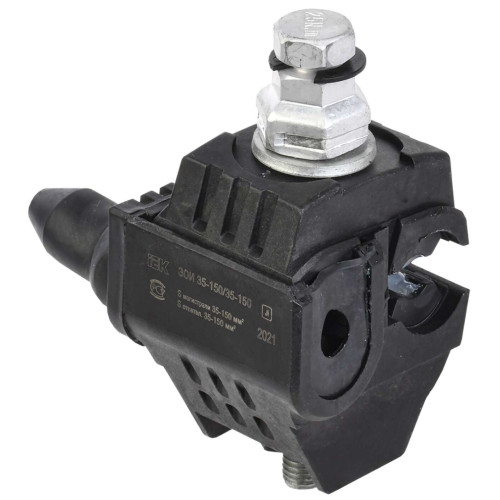

Зажим ответвительный изолированный ЗОИ 35-150/35-150 IEK
82382-UZA-11-D35-D150-1
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Характеристики
- class Ответвительный зажим или сжим
- Вес 0,305

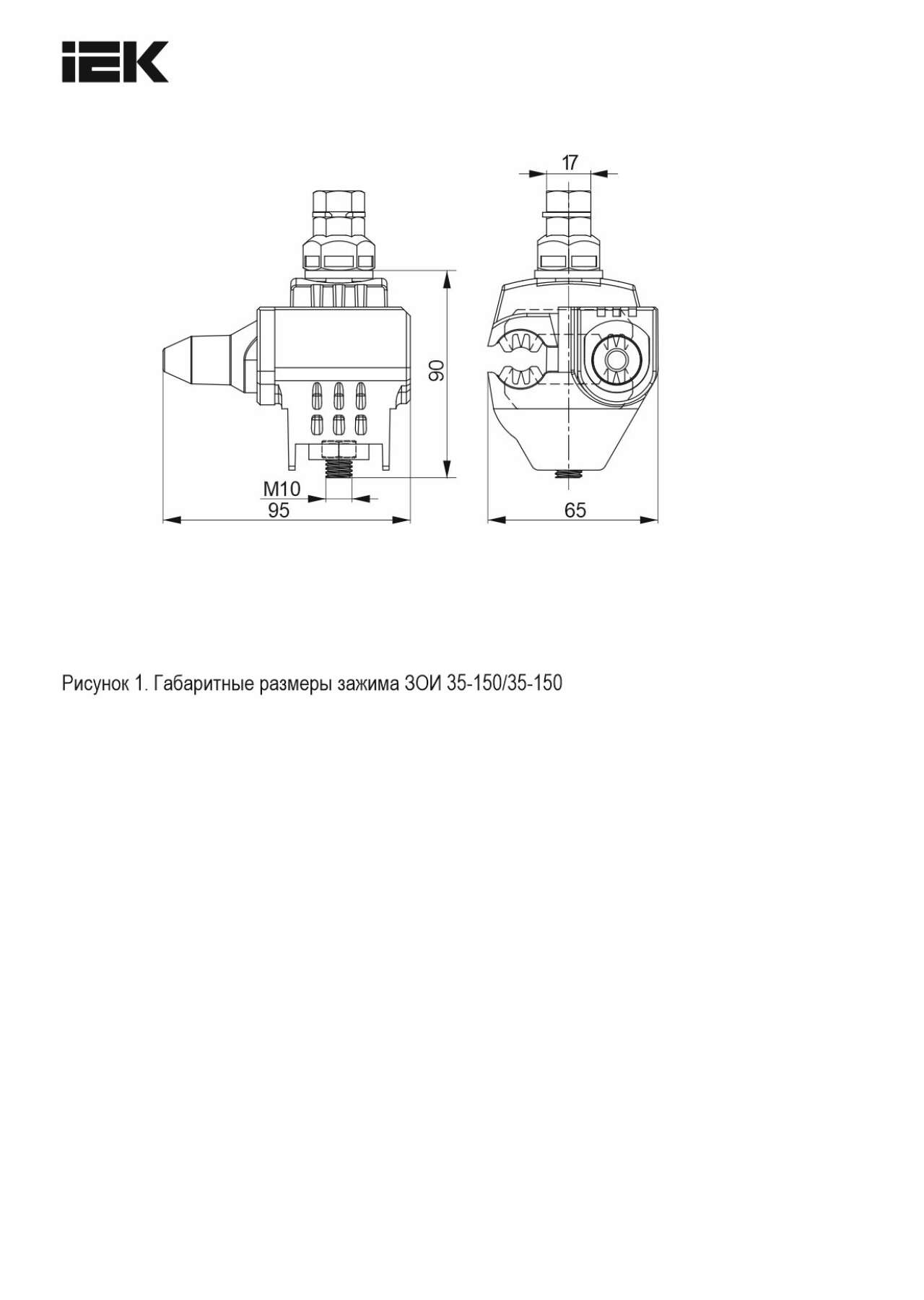

- Высота 116.0
- Гарантийный срок, Лет 5
- Длина 94
- Момент срыва головки болта при монтаже 25
- Номин напряжение 1000
- Номин напряжение изоляции Ui 6000
- Номин поперечное сечение ответвления 35...150
- Номин поперечное сечение переходной секции 35...150
- Номин ток зажима 250
- Номинальное поперечное сечение ответвления, SM / RM 35...150
- Номинальное сечение главного провода, SE 35...150
- Со срывной головкой болта Да
- Температура эксплуатации -60...55
- Тип изделия/компонента Сжим ответвительный
- Тип соединения Винтовое соединение
- Ширина 66
В наличии на складе: 38155 шт.
950.00р.
- На складе
- Код товара: UZA-11-D35-D150-1
- Артикул: 82382-UZA-11-D35-D150-1
