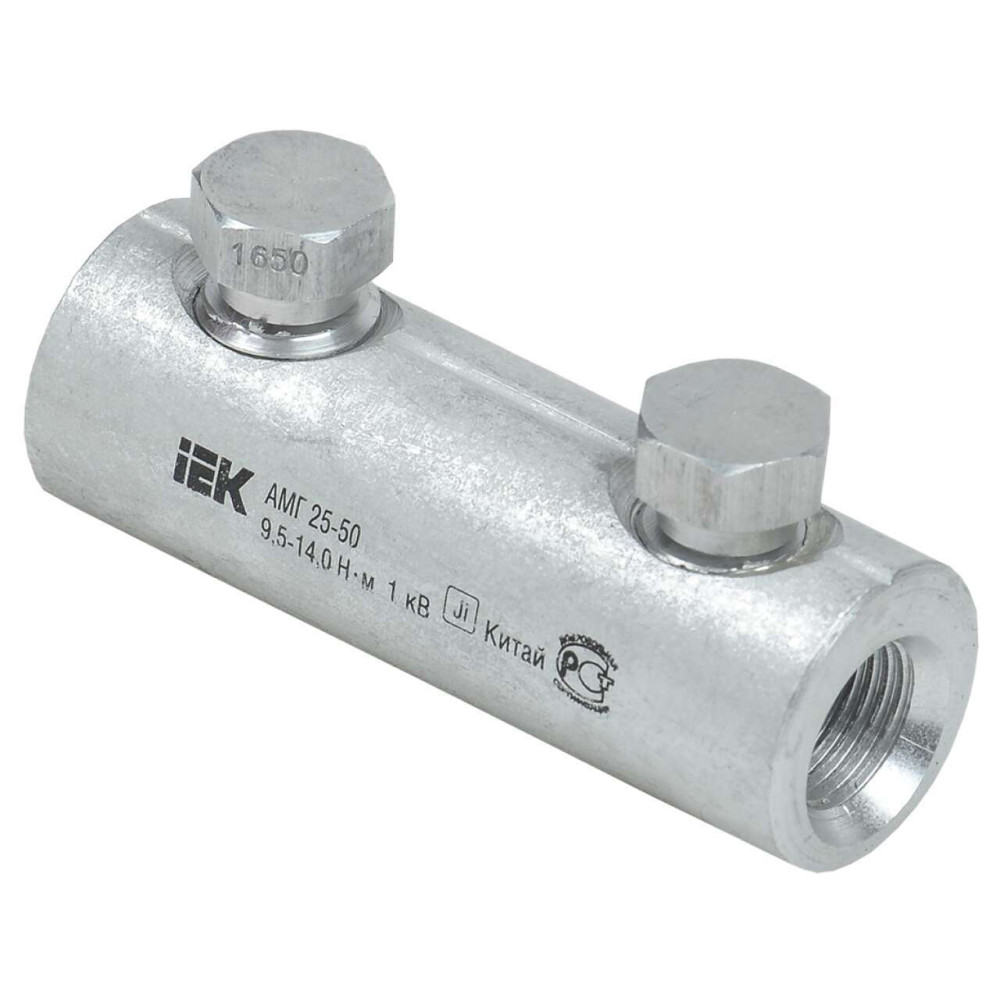

Алюминиевая механическая гильза со срывными болтами АМГ 25-50 до 1кВ IEK
82451-UZA-29-S25-S50-1
Гильзы серии АМГ позволяют осуществлять соединение алюминиевых проводников между собой с помощью гаечных ключей, не используя инструмент для опрессовки. Для соединения провода СИП гильзы необходимо использовать в местах двойного анкерного крепления, на участках проводов, не подверженных механическим нагрузкам. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил.
Преимущества
- Стабильный срывной момент меньше на 30-50%.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.
Документация
Информационные материалы
Дополнительные изображения
Характеристики
- class Гильза соед винтовая или болтовая
- Вес 0,033
- Высота 18.0
- Диапазон напряжения До 15 кВ
- Длина 52.0
- Защитное покрытие поверхности Без покрытия (голый)
- Изоляция Нет
- Количество винтов или болтов 2
- Маслостойкая уплотн-центрующая полоса Нет
- Материал Алюминий
- Момент срыва головки болта при монтаже 9,5...14
- Номин напряжение ≤ 1
- Номин поперечное сечение 25...50
- Со срывной головкой болта Да
- Температура эксплуатации -50...+95
- Ширина 18.0
В наличии на складе: 630 шт.
600.00р.
- На складе
- Код товара: UZA-29-S25-S50-1
- Артикул: 82451-UZA-29-S25-S50-1
