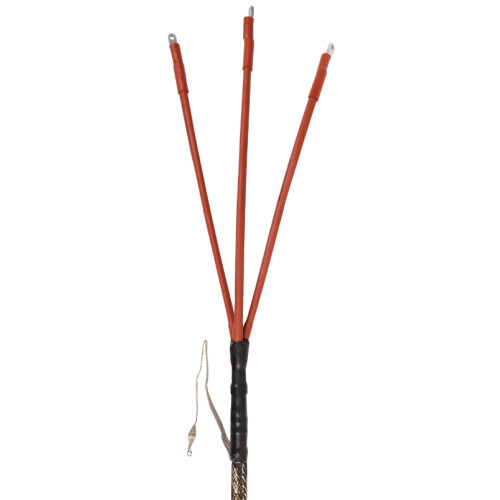

Муфта КВтп-10 3х70/120 с/н пайка бумажная изоляция IEK
82730-UZM-BIK10-VN3-70120SP
Муфты кабельные концевые внутренней установки марки КВтп-10 и наружной установки марки КНтп-10 предназначены для присоединения потребителей к электросети с помощью 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.
Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.
Преимущества
- Широкий ассортимент с несколькими вариантами комплектации муфт: без наконечников, с болтовыми наконечниками со срывными головками.
- Надежная конструкция муфт с использованием специальных термоусаживаемых маслостойких трубок.
- Абсолютная герметичность муфт благодаря использованию качественных термоусаживаемых материалов.
- Маркировка производителя на всех комплектующих.
Особенности конструкции
Комплект заземления оболочки и брони кабеля доступен для заказа с материалами под пайку или с пружинами постоянного давления, изготовленными из высококачественной нержавеющей стали с высоким содержанием хрома и никеля.
Термоусаживаемые трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета.
Наличие маслостойких трубок поверх фазной изоляции жил кабеля.
Документация
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Концевая кабельная муфта
- Гарантийный срок, Лет 6
- Диапазон напряжения 6/10 кВ
- Диапазон рабочих температур -45...+50
- Количество жил провода 3
- Количество проводников 3
- Комплектация С термоус трубками и перчаткой
- Коэффициент усадки 3:1
- Крепление шины заземления к кабелю Пайка
- Материал Термоусаживаемый полимер
- Материал шины заземления Медь
- Мин температура полной усадки 120
- Модель или исполнение Термоусадка
- Наличие брони в кабеле Да
- Наружное крепление шины заземления Наконечник под болт М8
- Номин напряжение 10
- Номин поперечное сечение 70...120
- Подходит для Однофазный кабель
- Тип изоляционного материала Бумажно-пропитанная
- Тип наконечников Со срывным болтом
- Тип установки Внутренняя
- Химически и UV-стойкий Да
В наличии на складе: Ожидается поступление
6770.00р.
- Ожидается поступление
- Код товара: UZM-BIK10-VN3-70120SP
- Артикул: 82730-UZM-BIK10-VN3-70120SP
