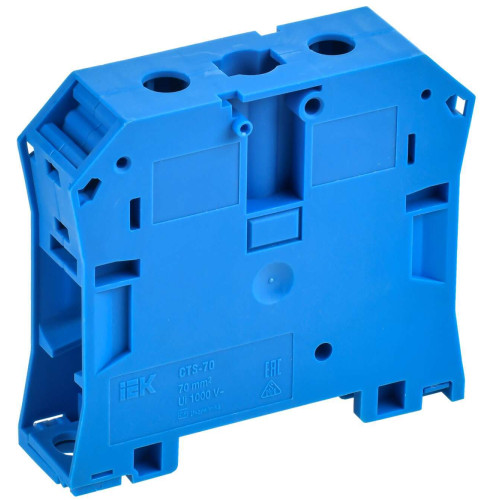

ARMAFIX Клемма винтовая CTS 70мм2 синяя IEK

YCT10-00-K07-070

Описание
Характеристики

Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Винтовые клеммные колодки CTS являются наиболее универсальными клеммами для управления, автоматизации, контрольно-измерительных приборов и распределения питания. Диапазон сечений подключаемых проводников от 2,5 до 120 кв.мм.

Преимущества

Компактная конструкция клемм.
Легкий монтаж на DIN-рейку с помощью отвертки.
Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
Большой ассортимент дополнительных аксессуаров.
Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CTS_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Проходная клеммная колодка (ID: EC000897)

ID	Описание	Значение	Ед. изм.
EF007341	Сечение многожильного провода без наконечника	10...70	мм²
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000007	Цвет	Синий/голубой
EF002659	Количество уровней	1
EF002526	Тип электрич соединения 1	Винтовое соединение
EF002527	Тип электрич соединения 2	Винтовое соединение
EF002660	Кол-во мест крепления зажимов на уровень	2
EF002525	Требуется торцевая изолирующая пластина	Нет
EF007343	Сечение многожильного гибкого провода	10...70	мм²
EF001438	Длина	77.30	мм
EF002523	Высота самой нижней позиции для монтажа	71.1	мм
EF002522	Ширина или размер ячейки	20.5	мм
EF008250	Номин ток In	192	А
EF007543	Материал изоляции корпуса	Термопласт
EF007339	Сечение многожильного провода с наконечником	10...70	мм²
EF002393	Рабочая температура	-40...85	°C
EF008219	Место соединения	Сбоку (поперечное)
EF000228	Номин раб напряжение	1000	В
EF007337	Сечение одножильного жёсткого провода	-	мм²
EF001391	Количество полюсов	1

Характеристики

class Проходная клеммная колодка
Высота самой нижней позиции для монтажа 71.1
Гарантийный срок, Лет 5
Длина 77.30
Кол-во мест крепления зажимов на уровень 2
Количество полюсов 1
Количество уровней 1
Материал изоляции корпуса Термопласт
Место соединения Сбоку (поперечное)
Номин раб напряжение 1000
Номин ток In 192
Рабочая температура -40...85
Сечение многожильного гибкого провода 10...70
Сечение многожильного провода без наконечника 10...70
Сечение многожильного провода с наконечником 10...70
Сечение одножильного жёсткого провода -
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Синий/голубой
Ширина или размер ячейки 20.5

В наличии на складе: 2062 шт.

1030р.

На складе: 2062
Код товара: YCT10-00-K07-070
Артикул: YCT10-00-K07-070
