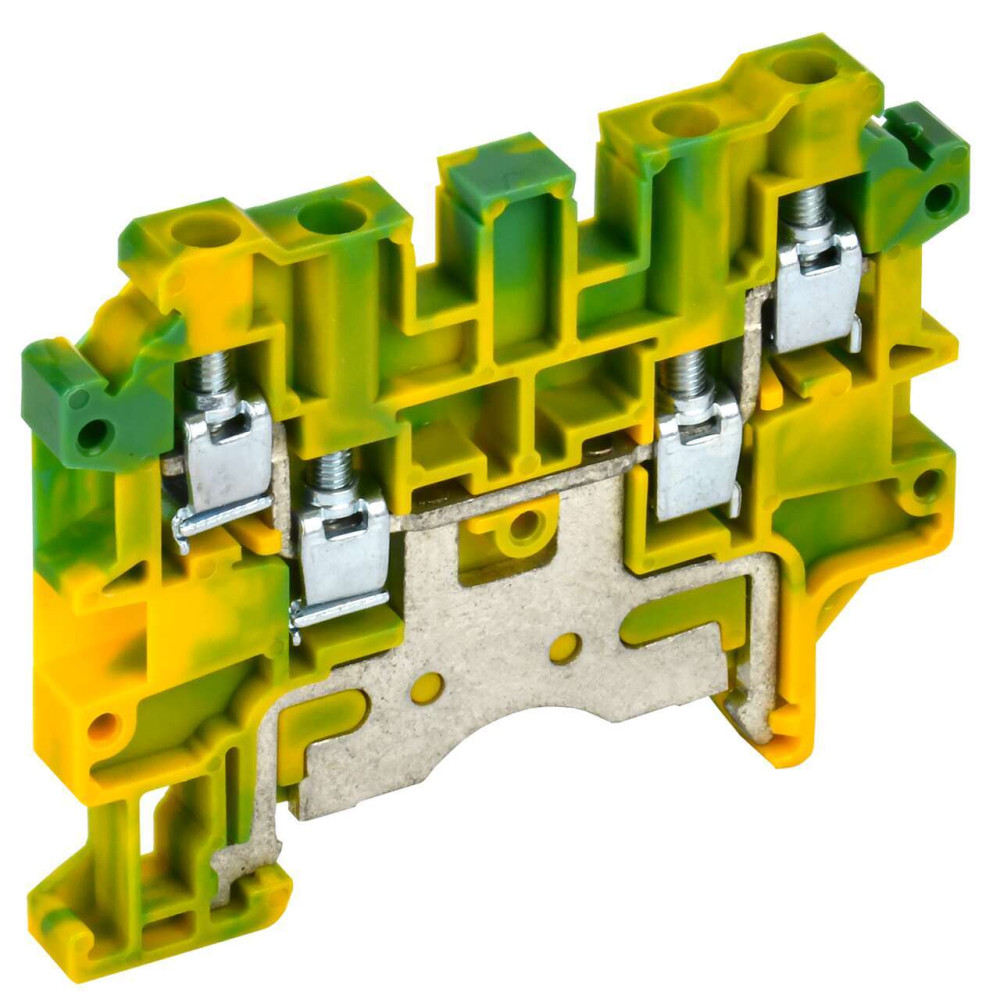

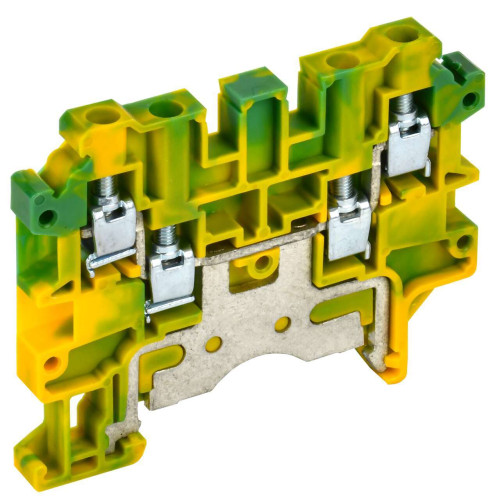

ARMAFIX Клемма винтовая CTS-MC-PEN земля 4 вывода 4мм2 IEK

YCT12-03-4-K52-004

Описание
Характеристики

Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Клеммные блоки CTS-MC используются для соединения нескольких проводов в одном клеммном блоке, тем самым устраняя проблемы с надежностью, возникающие при соединении нескольких проводов в один зажим. Клемма заземления позволяет подключать заземляющие провода и доступна в стандартном зелено-желтом цвете.

Преимущества

Обеспечивают безопасное соединение более чем одного провода в одной клеммной колодке.
Компактная конструкция клемм.
Легкий монтаж на DIN-рейку с помощью отвертки.
Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
Большой ассортимент дополнительных аксессуаров.
Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CTS_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Клемма заземляющая (ID: EC000901)

ID	Описание	Значение	Ед. изм.
EF002544	Возможно использовать с функцией PEN	Да
EF007341	Сечение многожильного провода без наконечника	0,2...4	мм²
EF007339	Сечение многожильного провода с наконечником	0,2...4	мм²
EF007337	Сечение одножильного жёсткого провода	0,2...6	мм²
EF007343	Сечение многожильного гибкого провода	0,2...4	мм²
EF002526	Тип электрич соединения 1	Винтовое соединение
EF002527	Тип электрич соединения 2	Винтовое соединение
EF008219	Место соединения	Сбоку (поперечное)
EF002659	Количество уровней	1
EF002660	Кол-во мест крепления зажимов на уровень	4
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF007543	Материал изоляции корпуса	Термопласт
EF002393	Рабочая температура	-40...85	°C
EF002522	Ширина или размер ячейки	6	мм
EF002523	Высота самой нижней позиции для монтажа	53.7	мм
EF001438	Длина	65	мм
EF002525	Требуется торцевая изолирующая пластина	Да
EF000007	Цвет	Желто-зеленый
EF001366	Номин напряжение изоляции Ui	630	В

Характеристики

class Клемма заземляющая
Возможно использовать с функцией PEN Да
Высота самой нижней позиции для монтажа 53.7
Гарантийный срок, Лет 5
Длина 65
Кол-во мест крепления зажимов на уровень 4
Количество уровней 1
Материал изоляции корпуса Термопласт
Место соединения Сбоку (поперечное)
Номин напряжение изоляции Ui 630
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...4
Сечение многожильного провода без наконечника 0,2...4
Сечение многожильного провода с наконечником 0,2...4
Сечение одножильного жёсткого провода 0,2...6
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Да
Цвет Желто-зеленый
Ширина или размер ячейки 6

В наличии на складе: 3777 шт.

190р.

На складе: 3777
Код товара: YCT12-03-4-K52-004
Артикул: YCT12-03-4-K52-004
