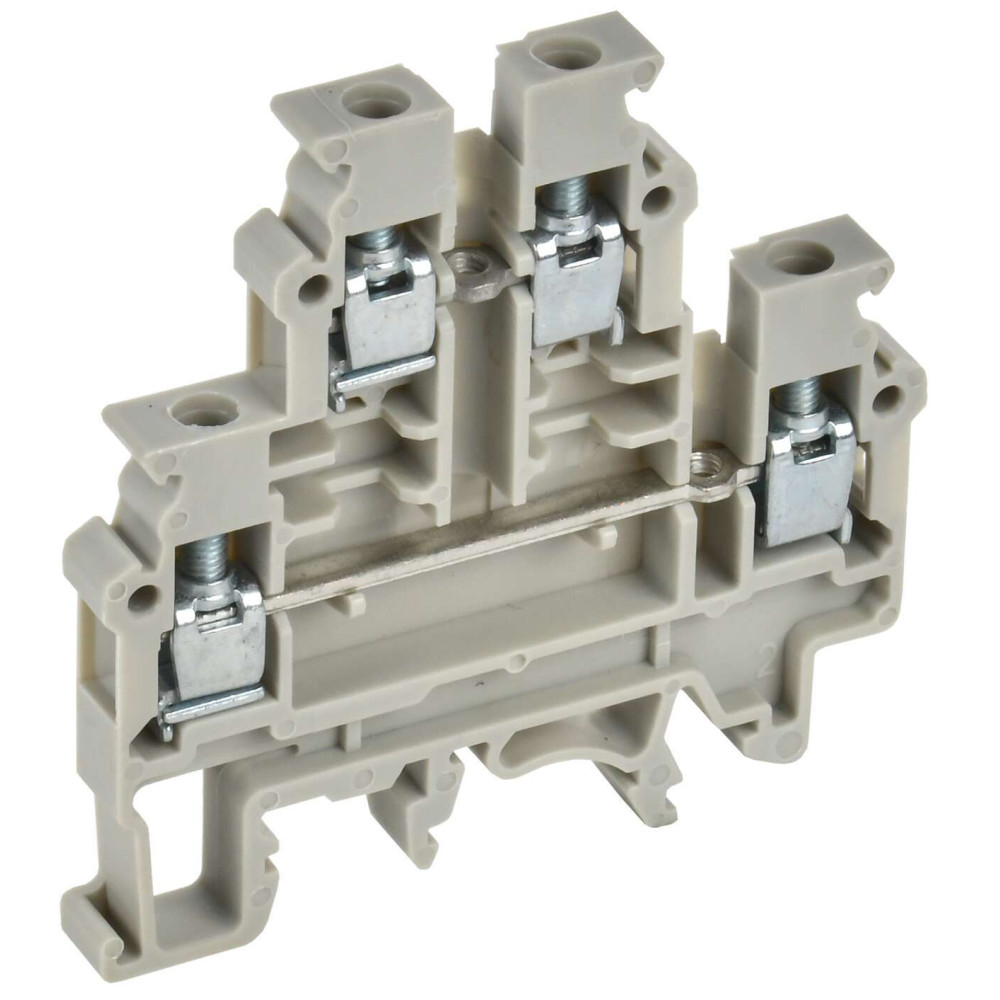

ARMAFIX Клемма винтовая CTS-ML 2 ур. 4мм2 серая IEK

YCT13-00-2-K03-004

Описание
Характеристики

Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Особенностью клеммных колодок CTS-ML является возможность подключения до четырех проводников в одной клемме, обеспечивая большую плотность подключений и компактность решения.

Преимущества

Многоуровневые соединения значительно увеличивают плотность проводки в цепи.
Компактная конструкция клемм.
Легкий монтаж на DIN-рейку с помощью отвертки.
Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
Большой ассортимент дополнительных аксессуаров.
Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CTS_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Проходная клеммная колодка (ID: EC000897)

ID	Описание	Значение	Ед. изм.
EF007341	Сечение многожильного провода без наконечника	0,2...4	мм²
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000007	Цвет	Серый
EF002659	Количество уровней	2
EF002526	Тип электрич соединения 1	Винтовое соединение
EF002661	Соединенные внутренне звенья	Нет
EF007339	Сечение многожильного провода с наконечником	0,2...4	мм²
EF007543	Материал изоляции корпуса	Термопласт
EF008250	Номин ток In	32	А
EF001438	Длина	57.00	мм
EF008219	Место соединения	Сбоку (поперечное)
EF002660	Кол-во мест крепления зажимов на уровень	2
EF007343	Сечение многожильного гибкого провода	0,2...4	мм²
EF007337	Сечение одножильного жёсткого провода	0,2...6	мм²
EF001391	Количество полюсов	2
EF002523	Высота самой нижней позиции для монтажа	59.5	мм
EF002522	Ширина или размер ячейки	6.0	мм
EF002527	Тип электрич соединения 2	Винтовое соединение
EF002525	Требуется торцевая изолирующая пластина	Да
EF000228	Номин раб напряжение	800	В
EF002393	Рабочая температура	-40...85	°C

Характеристики

class Проходная клеммная колодка
Высота самой нижней позиции для монтажа 59.5
Гарантийный срок, Лет 5
Длина 57.00
Кол-во мест крепления зажимов на уровень 2
Количество полюсов 2
Количество уровней 2
Материал изоляции корпуса Термопласт
Место соединения Сбоку (поперечное)
Номин раб напряжение 800
Номин ток In 32
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...4
Сечение многожильного провода без наконечника 0,2...4
Сечение многожильного провода с наконечником 0,2...4
Сечение одножильного жёсткого провода 0,2...6
Соединенные внутренне звенья Нет
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Да
Цвет Серый
Ширина или размер ячейки 6.0

В наличии на складе: 17305 шт.

150р.

На складе: 17305
Код товара: YCT13-00-2-K03-004
Артикул: YCT13-00-2-K03-004
