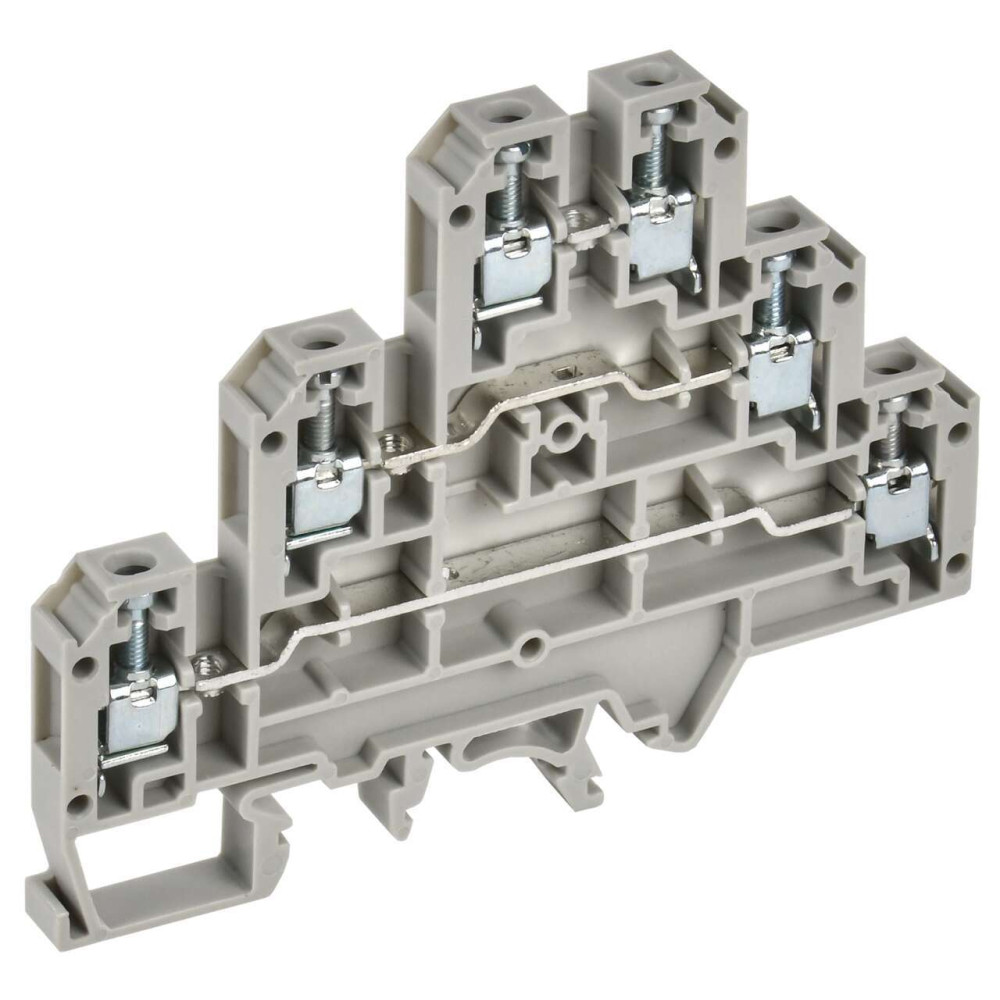

ARMAFIX Клемма винтовая CTS-ML 3 ур. 2,5мм2 серая IEK

YCT13-00-3-K03-002

Описание
Характеристики

Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Особенностью клеммных колодок CTS-ML является возможность подключения до четырех проводников в одной клемме, обеспечивая большую плотность подключений и компактность решения.

Преимущества

Многоуровневые соединения значительно увеличивают плотность проводки в цепи.
Компактная конструкция клемм.
Легкий монтаж на DIN-рейку с помощью отвертки.
Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
Большой ассортимент дополнительных аксессуаров.
Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CTS_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Проходная клеммная колодка (ID: EC000897)

ID	Описание	Значение	Ед. изм.
EF007341	Сечение многожильного провода без наконечника	0,2...2,5	мм²
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000007	Цвет	Серый
EF002659	Количество уровней	3
EF002526	Тип электрич соединения 1	Винтовое соединение
EF007339	Сечение многожильного провода с наконечником	0,2...2,5	мм²
EF008250	Номин ток In	24	А
EF002527	Тип электрич соединения 2	Винтовое соединение
EF007337	Сечение одножильного жёсткого провода	0,2...4	мм²
EF001438	Длина	84.00	мм
EF001391	Количество полюсов	3
EF002660	Кол-во мест крепления зажимов на уровень	2
EF000228	Номин раб напряжение	500	В
EF002522	Ширина или размер ячейки	6.0	мм
EF002523	Высота самой нижней позиции для монтажа	68.0	мм
EF008219	Место соединения	Сбоку (поперечное)
EF007543	Материал изоляции корпуса	Термопласт
EF002661	Соединенные внутренне звенья	Нет
EF002393	Рабочая температура	-40...85	°C
EF002525	Требуется торцевая изолирующая пластина	Да
EF007343	Сечение многожильного гибкого провода	0,2...2,5	мм²

Характеристики

class Проходная клеммная колодка
Высота самой нижней позиции для монтажа 68.0
Гарантийный срок, Лет 5
Длина 84.00
Кол-во мест крепления зажимов на уровень 2
Количество полюсов 3
Количество уровней 3
Материал изоляции корпуса Термопласт
Место соединения Сбоку (поперечное)
Номин раб напряжение 500
Номин ток In 24
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...2,5
Сечение многожильного провода без наконечника 0,2...2,5
Сечение многожильного провода с наконечником 0,2...2,5
Сечение одножильного жёсткого провода 0,2...4
Соединенные внутренне звенья Нет
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Да
Цвет Серый
Ширина или размер ячейки 6.0

В наличии на складе: 9639 шт.

130р.

На складе: 9639
Код товара: YCT13-00-3-K03-002
Артикул: YCT13-00-3-K03-002
