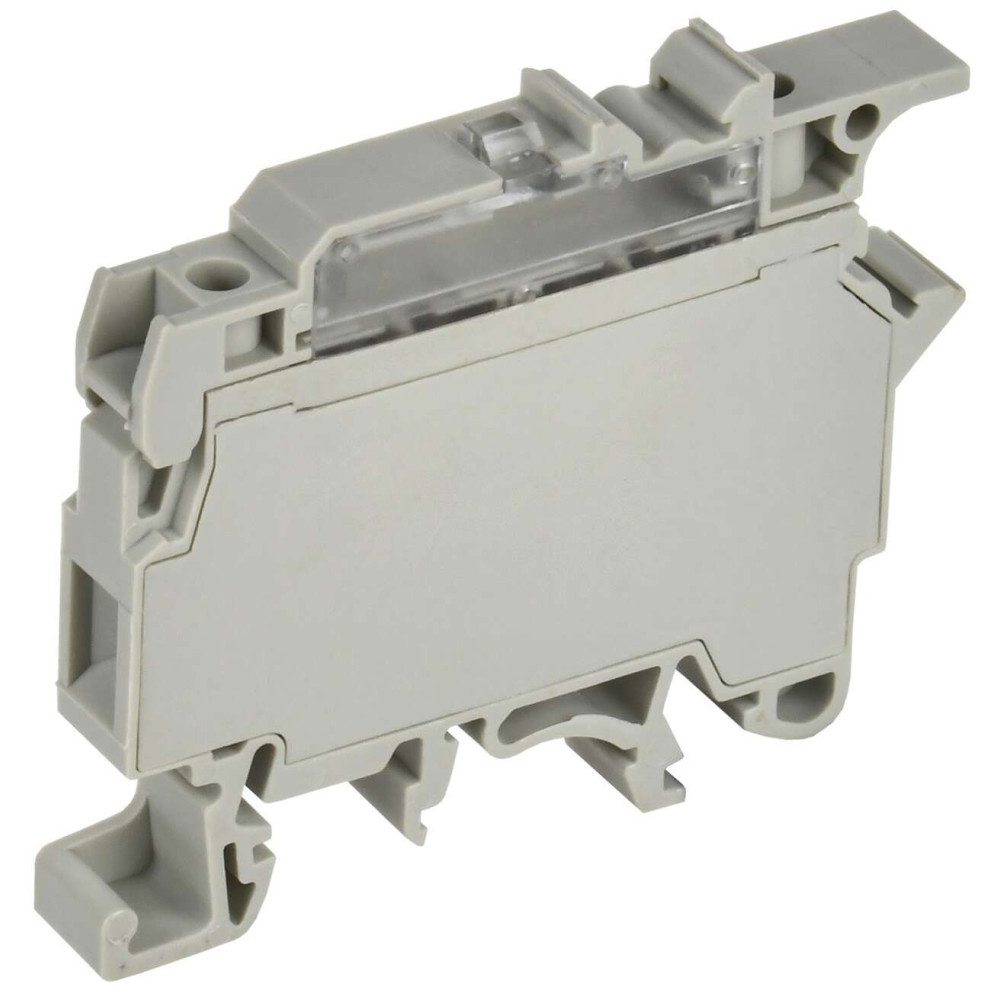

ARMAFIX Клемма винтовая CTS-F с предохранителем 4мм2 серая IEK

YCT14-00-K03-004

Описание
Характеристики

Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Клеммные колодки CTS-F используются в электрических системах и системах управления, требующих защиты предохранителями. Предохранителя в комплекте нет.

Преимущества

Компактная конструкция клемм.
Легкий монтаж на DIN-рейку с помощью отвертки.
Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
Большой ассортимент дополнительных аксессуаров.
Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.
Подходят для стандартных предохранителей Ø5 x 20 мм и Ø5 x 25 мм.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CTS_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Клемма с плавкой вставкой/предохранителем (ID: EC000899)

ID	Описание	Значение	Ед. изм.
EF002659	Количество уровней	1
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF002530	Тип используемого предохранителя	Стеклянный предохранитель с плавкой вставкой 5х20 мм
EF008219	Место соединения	Сбоку (поперечное)
EF002532	Тип индикатора для индикации дефекта	Нет
EF002522	Ширина или размер ячейки	8	мм
EF007339	Сечение многожильного провода с наконечником	0,2...4	мм²
EF001438	Длина	57	мм
EF000007	Цвет	Серый
EF007543	Материал изоляции корпуса	Термопласт
EF000228	Номин раб напряжение	800	В
EF007341	Сечение многожильного провода без наконечника	0,2...4	мм²
EF002527	Тип электрич соединения 2	Винтовое соединение
EF008250	Номин ток In	6	А
EF002393	Рабочая температура	-40...85	°C
EF007343	Сечение многожильного гибкого провода	0,2...4	мм²
EF002523	Высота самой нижней позиции для монтажа	50	мм
EF002531	Тип держателя предохранителя	Поворотный/выдвижной (-ая)
EF007337	Сечение одножильного жёсткого провода	0,2...6,0	мм²
EF002525	Требуется торцевая изолирующая пластина	Нет
EF002526	Тип электрич соединения 1	Винтовое соединение

Характеристики

class Клемма с плавкой вставкой/предохранителем
Высота самой нижней позиции для монтажа 50
Гарантийный срок, Лет 5
Длина 57
Количество уровней 1
Материал изоляции корпуса Термопласт
Место соединения Сбоку (поперечное)
Номин раб напряжение 800
Номин ток In 6
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...4
Сечение многожильного провода без наконечника 0,2...4
Сечение многожильного провода с наконечником 0,2...4
Сечение одножильного жёсткого провода 0,2...6,0
Тип держателя предохранителя Поворотный/выдвижной (-ая)
Тип индикатора для индикации дефекта Нет
Тип используемого предохранителя Стеклянный предохранитель с плавкой вставкой 5х20 мм
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Серый
Ширина или размер ячейки 8

В наличии на складе: 2380 шт.

237р.

На складе: 2380
Код товара: YCT14-00-K03-004
Артикул: YCT14-00-K03-004
