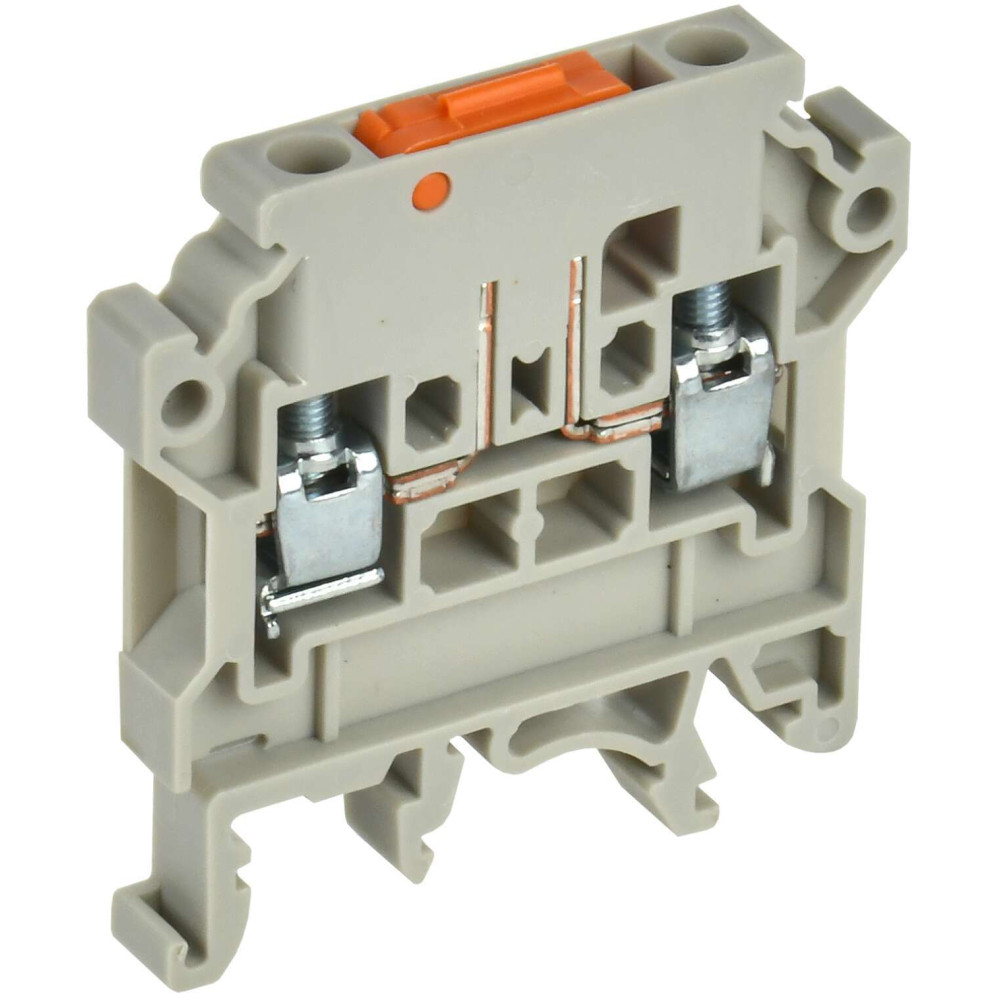

ARMAFIX Клемма винтовая CTS-DT измерит. нож. разм. 4мм2 серая IEK

YCT15-04-K03-004

Описание
Характеристики

Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Клеммные колодки CTS-DT измерительные используются для измерительных, управляющих и регулирующих цепей. Они обеспечивают функциональное преимущество для устройств со вспомогательными приборами и соответствующими трансформаторами.

Преимущества

Компактная конструкция клемм.
Легкий монтаж на DIN-рейку с помощью отвертки.
Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
Широкий ассортимент аксессуаров упрощает тестирование подключенных приборов.
Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CTS_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Клеммник с ножевым разъединителем (ID: EC000902)

ID	Описание	Значение	Ед. изм.
EF007341	Сечение многожильного провода без наконечника	0,2...4	мм²
EF008250	Номин ток In	28	А
EF002545	Тип разделения	Поворотный/выдвижной (-ая)
EF002525	Требуется торцевая изолирующая пластина	Да
EF002659	Количество уровней	1
EF002660	Кол-во мест крепления зажимов на уровень	2
EF007543	Материал изоляции корпуса	Термопласт
EF002527	Тип электрич соединения 2	Винтовое соединение
EF002393	Рабочая температура	-40...85	°C
EF000007	Цвет	Серый
EF008219	Место соединения	Сбоку (поперечное)
EF007339	Сечение многожильного провода с наконечником	0,2...4	мм²
EF002547	С тестовой розеткой	Да
EF000228	Номин раб напряжение	800	В
EF002523	Высота самой нижней позиции для монтажа	48	мм
EF007343	Сечение многожильного гибкого провода	0,2...4	мм²
EF002522	Ширина или размер ячейки	6	мм
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF002526	Тип электрич соединения 1	Винтовое соединение

Характеристики

class Клеммник с ножевым разъединителем
Высота самой нижней позиции для монтажа 48
Гарантийный срок, Лет 5
Кол-во мест крепления зажимов на уровень 2
Количество уровней 1
Материал изоляции корпуса Термопласт
Место соединения Сбоку (поперечное)
Номин раб напряжение 800
Номин ток In 28
Рабочая температура -40...85
С тестовой розеткой Да
Сечение многожильного гибкого провода 0,2...4
Сечение многожильного провода без наконечника 0,2...4
Сечение многожильного провода с наконечником 0,2...4
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип разделения Поворотный/выдвижной (-ая)
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Да
Цвет Серый
Ширина или размер ячейки 6

В наличии на складе: 78882 шт.

230р.

На складе: 78882
Код товара: YCT15-04-K03-004
Артикул: YCT15-04-K03-004
