ARMAFIX Клемма пружин. Push-in CP-PEN земля 1,5мм2 желто-зеленая IEK

YCT21-00-K52-001

Описание
Характеристики

Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов. Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений. Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения. Клемма заземления позволяет подключать заземляющие провода и доступна в стандартном зелено-желтом цвете. Уравнивание потенциала этих клеммных колодок может быть выполнено с помощью перемычек, доступных в различных конфигурациях полюсов.

Преимущества

Заземляющие клеммные колодки имеют специально разработанные ножки, защелкивающиеся на DIN-рейке.
Компактная конструкция клемм.
Присоединение проводников без использования дополнительных инструментов.
Удобное отсоединение проводников с помощью нажатия на кнопку.
Высококачественные пружины Push-In из нержавеющей стали обеспечивают надежное виброустойчивое соединение.
Подходит для всех типов проводов сечением от 1,5 до 10 мм2.
Большой ассортимент дополнительных аксессуаров.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CP_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Клемма заземляющая (ID: EC000901)

ID	Описание	Значение	Ед. изм.
EF002544	Возможно использовать с функцией PEN	Да
EF007341	Сечение многожильного провода без наконечника	0,2...1,5	мм²
EF007339	Сечение многожильного провода с наконечником	0,2...1,5	мм²
EF007337	Сечение одножильного жёсткого провода	0,2...1,5	мм²
EF007343	Сечение многожильного гибкого провода	0,2...1,5	мм²
EF002526	Тип электрич соединения 1	Соединение с пружинным зажимом
EF002527	Тип электрич соединения 2	Соединение с пружинным зажимом
EF008219	Место соединения	Сверху
EF002659	Количество уровней	1
EF002660	Кол-во мест крепления зажимов на уровень	1
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF007543	Материал изоляции корпуса	Термопласт
EF002393	Рабочая температура	-40...85	°C
EF002522	Ширина или размер ячейки	4	мм
EF002523	Высота самой нижней позиции для монтажа	32.8	мм
EF001438	Длина	45,3	мм
EF002525	Требуется торцевая изолирующая пластина	Да
EF000007	Цвет	Желто-зеленый
EF001366	Номин напряжение изоляции Ui	800	В

Характеристики

class Клемма заземляющая
Возможно использовать с функцией PEN Да
Высота самой нижней позиции для монтажа 32.8
Гарантийный срок, Лет 5
Длина 45,3
Кол-во мест крепления зажимов на уровень 1
Количество уровней 1
Материал изоляции корпуса Термопласт
Место соединения Сверху
Номин напряжение изоляции Ui 800
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...1,5
Сечение многожильного провода без наконечника 0,2...1,5
Сечение многожильного провода с наконечником 0,2...1,5
Сечение одножильного жёсткого провода 0,2...1,5
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Соединение с пружинным зажимом
Тип электрич соединения 2 Соединение с пружинным зажимом
Требуется торцевая изолирующая пластина Да
Цвет Желто-зеленый
Ширина или размер ячейки 4

В наличии на складе: 3100 шт.

310р.

На складе: 3100
Код товара: YCT21-00-K52-001
Артикул: YCT21-00-K52-001

Отзывы (0)

Войдите или зарегистрируйтесь чтобы оставить отзыв

Рекомендуемые товары

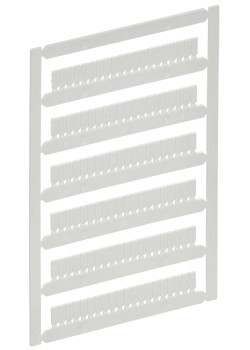

На складе ARMAFIX Маркер для CP 1,5мм2 без символов IEK

В наличии на складе: 6116 шт.

Цена 440р.

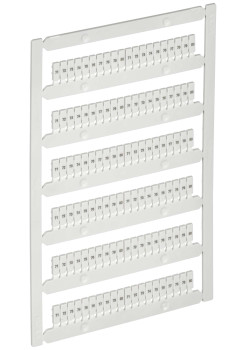

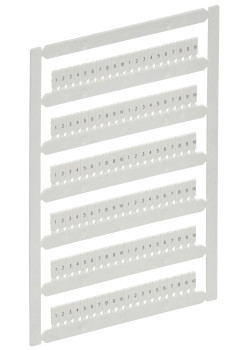

На складе ARMAFIX Маркер для CP 1,5мм2 с символами "1-10" IEK

В наличии на складе: 3506 шт.

Цена 470р.

На складе ARMAFIX Разделитель PPCY2.5/10 для колодок клеммных CY2.5-CY10 серый IEK

В наличии на складе: 101050 шт.

Цена 40р.

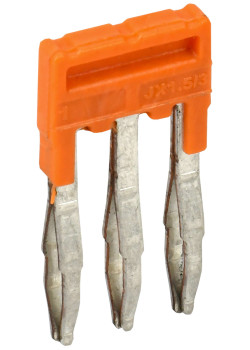

На складе ARMAFIX Перемычка втычная для клемм CP/СY/CX 1,5мм2 3PIN IEK

В наличии на складе: 1348 шт.

Цена 170р.

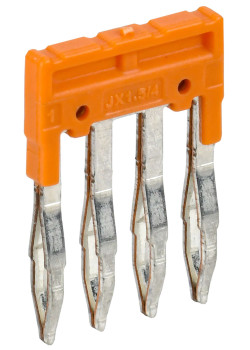

На складе ARMAFIX Перемычка втычная для клемм CP/СY/CX 1,5мм2 4PIN IEK

В наличии на складе: 50 шт.

Цена 230р.

На складе Заглушка для колодки клеммной CP 1,5мм2 серая IEK

В наличии на складе: 14250 шт.

Цена 60р.

На складе Концевой стопор (ограничитель с маркировкой) на DIN-рейку IEK

В наличии на складе: 9480 шт.

Цена 40р.

На складе Держатель маркировки для КПИ на концевой стопор IEK

В наличии на складе: 3950 шт.

Цена 50р.

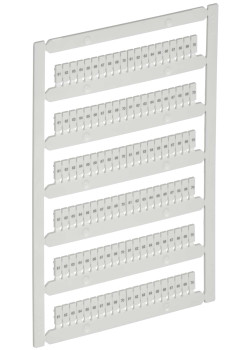

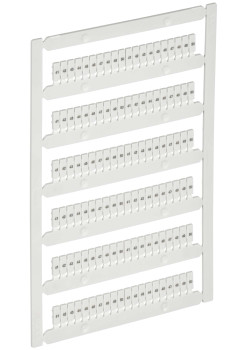

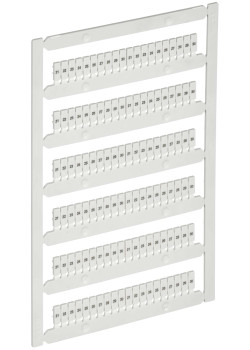

На складе ARMAFIX Маркер для CP 1,5мм2 с символами "11-20" IEK

В наличии на складе: 2660 шт.

Цена 540р.

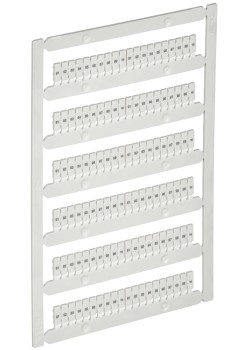

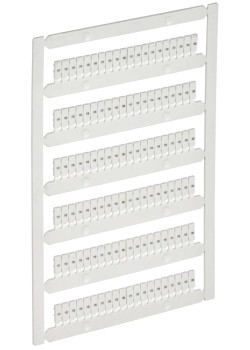

На складе ARMAFIX Маркер для CP 1,5мм2 с символами "21-30" IEK

В наличии на складе: 2670 шт.

Цена 540р.

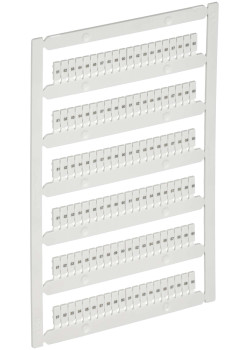

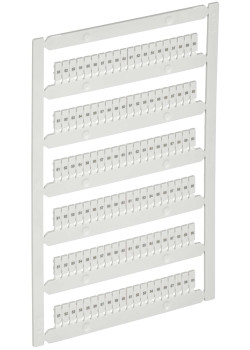

На складе ARMAFIX Маркер для CP 1,5мм2 с символами "31-40" IEK

В наличии на складе: 2670 шт.

Цена 540р.

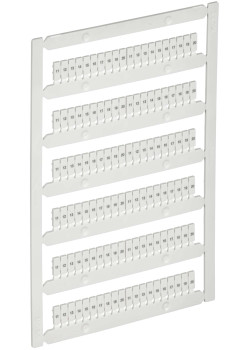

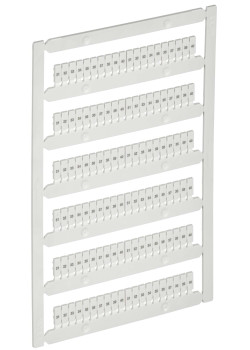

На складе ARMAFIX Маркер для CP 1,5мм2 с символами "41-50" IEK
