ARMAFIX Клемма пружин. Push-in CP-MC 4 вывода 4мм2 серая IEK

YCT22-00-4-K03-004

Описание
Характеристики

Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов. Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений. Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения. Уравнивание потенциала этих клеммных колодок может быть выполнено с помощью перемычек, доступных в различных конфигурациях полюсов. Клеммные колодки серии СР-MC 3-проводные и 4-проводные используются для устранения проблем с надежностью, возникающих при необходимости подключения нескольких проводов к одной клемме.

Преимущества

Обеспечивают безопасное соединение более чем одного провода в одной клеммной колодке.
Компактная конструкция клемм.
Присоединение проводников без использования дополнительных инструментов.
Удобное отсоединение проводников с помощью нажатия на кнопку.
Высококачественные пружины Push-In из нержавеющей стали обеспечивают надежное виброустойчивое соединение.
Подходит для всех типов проводов сечением от 1,5 до 10 мм2.
Большой ассортимент дополнительных аксессуаров.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CP_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Проходная клеммная колодка (ID: EC000897)

ID	Описание	Значение	Ед. изм.
EF007341	Сечение многожильного провода без наконечника	0,2...4	мм²
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000007	Цвет	Серый
EF002659	Количество уровней	1
EF002526	Тип электрич соединения 1	Соединение с пружинным зажимом
EF007543	Материал изоляции корпуса	Прочее
EF001391	Количество полюсов	1
EF002393	Рабочая температура	-40...85	°C
EF002660	Кол-во мест крепления зажимов на уровень	4
EF002527	Тип электрич соединения 2	Соединение с пружинным зажимом
EF002522	Ширина или размер ячейки	6.0	мм
EF007337	Сечение одножильного жёсткого провода	0,2...6	мм²
EF000228	Номин раб напряжение	1000	В
EF001438	Длина	86.20	мм
EF008219	Место соединения	Сверху
EF007343	Сечение многожильного гибкого провода	0,2...4	мм²
EF001596	Материал корпуса	Полиамид 6.6
EF002525	Требуется торцевая изолирующая пластина	Да
EF008250	Номин ток In	32	А

Характеристики

class Проходная клеммная колодка
Гарантийный срок, Лет 5
Длина 86.20
Кол-во мест крепления зажимов на уровень 4
Количество полюсов 1
Количество уровней 1
Материал изоляции корпуса Прочее
Материал корпуса Полиамид 6.6
Место соединения Сверху
Номин раб напряжение 1000
Номин ток In 32
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...4
Сечение многожильного провода без наконечника 0,2...4
Сечение одножильного жёсткого провода 0,2...6
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Соединение с пружинным зажимом
Тип электрич соединения 2 Соединение с пружинным зажимом
Требуется торцевая изолирующая пластина Да
Цвет Серый
Ширина или размер ячейки 6.0

В наличии на складе: 61844 шт.

180р.

На складе: 61844
Код товара: YCT22-00-4-K03-004
Артикул: YCT22-00-4-K03-004

Отзывы (0)

Войдите или зарегистрируйтесь чтобы оставить отзыв

Рекомендуемые товары

На складе ARMAFIX Маркер для CTS/CP 4мм2 без символов IEK

В наличии на складе: 7310 шт.

Цена 260р.

На складе ARMAFIX Маркер для CTS/CP 4мм2 с символами "1-10" IEK

В наличии на складе: 872 шт.

Цена 270р.

На складе ARMAFIX Маркер для CTS/CP 4мм2 с символами "11-20" IEK

В наличии на складе: 1468 шт.

Цена 380р.

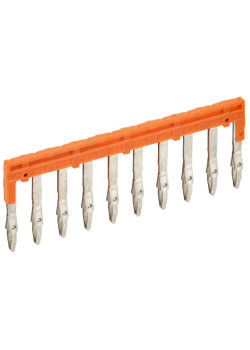

На складе ARMAFIX Перемычка втычная для клемм CP/СY/CX 4мм2 10PIN IEK

В наличии на складе: 760 шт.

Цена 550р.

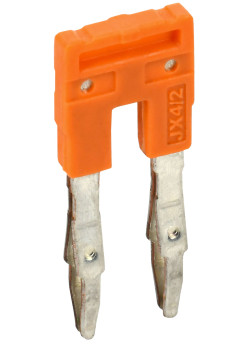

На складе ARMAFIX Перемычка втычная для клемм CP/СY/CX 4мм2 2PIN IEK

В наличии на складе: 3600 шт.

Цена 50р.

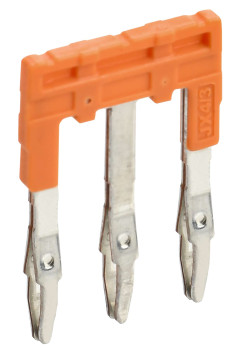

На складе ARMAFIX Перемычка втычная для клемм CP/СY/CX 4мм2 3PIN IEK

В наличии на складе: 750 шт.

Цена 160р.

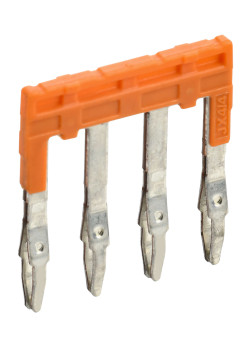

На складе ARMAFIX Перемычка втычная для клемм CP/СY/CX 4мм2 4PIN IEK
