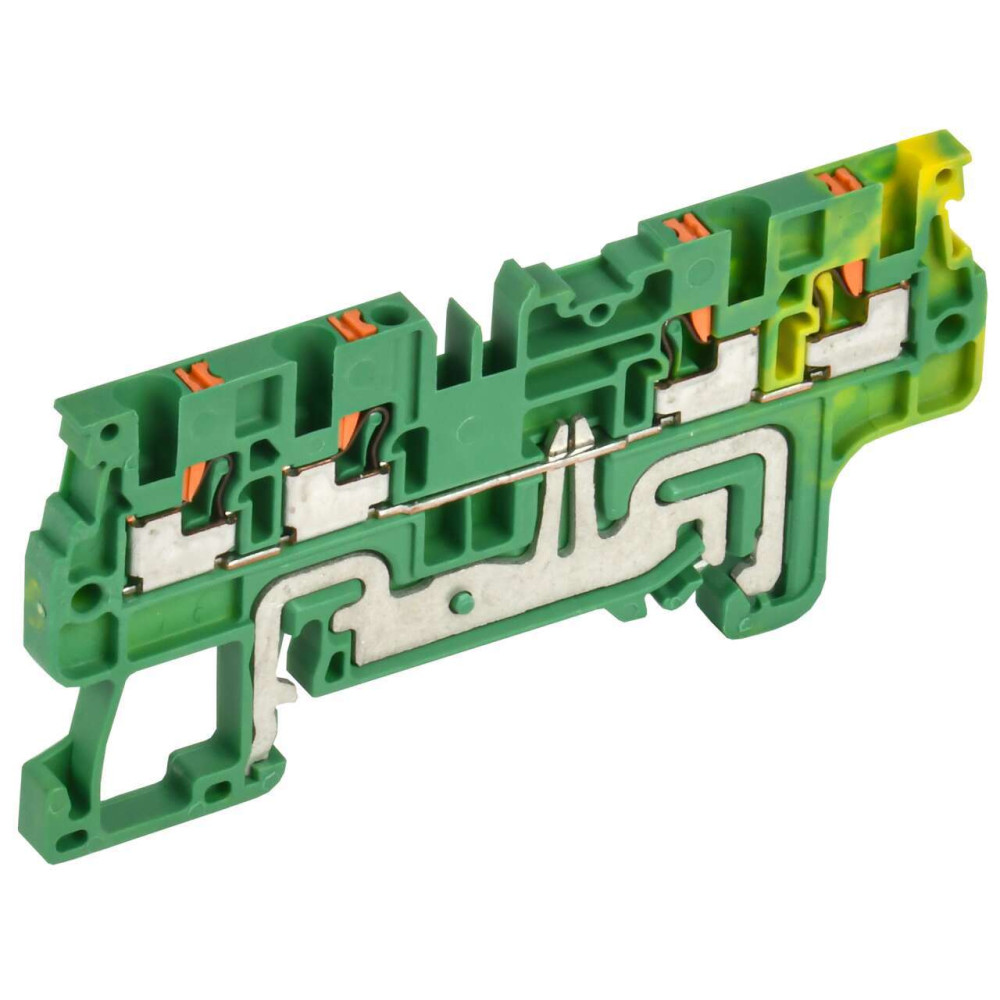

ARMAFIX Клемма пружин. Push-in CP-MC-PEN земля 4 вывода 1,5мм2 IEK

YCT22-03-4-K52-001

Описание
Характеристики

Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов. Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений. Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения. Уравнивание потенциала этих клеммных колодок может быть выполнено с помощью перемычек, доступных в различных конфигурациях полюсов. Клеммные колодки серии СР-MC 3-проводные и 4-проводные используются для устранения проблем с надежностью, возникающих при необходимости подключения нескольких проводов к одной клемме. Клемма заземления позволяет подключать заземляющие провода и доступна в стандартном зелено-желтом цвете.

Преимущества

Обеспечивают безопасное соединение более чем одного провода в одной клеммной колодке.
Компактная конструкция клемм.
Присоединение проводников без использования дополнительных инструментов.
Удобное отсоединение проводников с помощью нажатия на кнопку.
Высококачественные пружины Push-In из нержавеющей стали обеспечивают надежное виброустойчивое соединение.
Подходит для всех типов проводов сечением от 1,5 до 10 мм2.
Большой ассортимент дополнительных аксессуаров.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CP_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Клемма заземляющая (ID: EC000901)

ID	Описание	Значение	Ед. изм.
EF002544	Возможно использовать с функцией PEN	Да
EF007341	Сечение многожильного провода без наконечника	0,2...1,5	мм²
EF007339	Сечение многожильного провода с наконечником	0,2...1,5	мм²
EF007337	Сечение одножильного жёсткого провода	0,2...1,5	мм²
EF007343	Сечение многожильного гибкого провода	0,2...1,5	мм²
EF002526	Тип электрич соединения 1	Соединение с пружинным зажимом
EF002527	Тип электрич соединения 2	Соединение с пружинным зажимом
EF008219	Место соединения	Сверху
EF002659	Количество уровней	1
EF002660	Кол-во мест крепления зажимов на уровень	4
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF007543	Материал изоляции корпуса	Термопласт
EF002393	Рабочая температура	-40...85	°C
EF002522	Ширина или размер ячейки	4	мм
EF002523	Высота самой нижней позиции для монтажа	32.8	мм
EF001438	Длина	63,5	мм
EF002525	Требуется торцевая изолирующая пластина	Да
EF000007	Цвет	Желто-зеленый
EF001366	Номин напряжение изоляции Ui	800	В

Характеристики

class Клемма заземляющая
Возможно использовать с функцией PEN Да
Высота самой нижней позиции для монтажа 32.8
Гарантийный срок, Лет 5
Длина 63,5
Кол-во мест крепления зажимов на уровень 4
Количество уровней 1
Материал изоляции корпуса Термопласт
Место соединения Сверху
Номин напряжение изоляции Ui 800
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...1,5
Сечение многожильного провода без наконечника 0,2...1,5
Сечение многожильного провода с наконечником 0,2...1,5
Сечение одножильного жёсткого провода 0,2...1,5
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Соединение с пружинным зажимом
Тип электрич соединения 2 Соединение с пружинным зажимом
Требуется торцевая изолирующая пластина Да
Цвет Желто-зеленый
Ширина или размер ячейки 4
