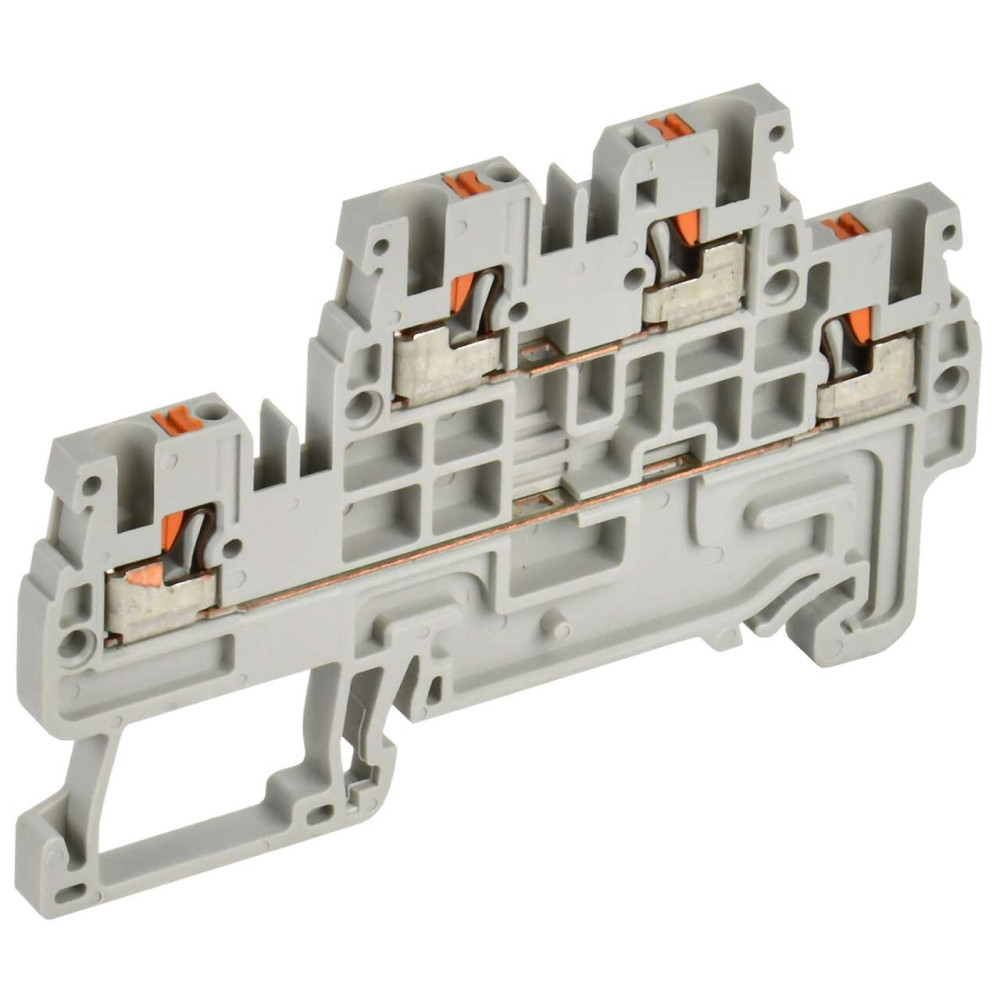

ARMAFIX Клемма пружин. Push-in CP-ML 2 ур. 1,5мм2 серая IEK

YCT23-00-2-K03-001

Описание
Характеристики

Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов. Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений. Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения. Многоуровневые клеммные колодки серии СР-ML представляют собой компактные двух- и трехуровневые клеммы типа Push-In. Эти клеммные колодки используются в приложениях с высокой плотностью проводки. Соединения и перемычки возможны на всех уровнях.

Преимущества

Компактная конструкция клемм.
Двухуровневые клеммные колодки обеспечивают экономию места в монтажном шкафу.
Присоединение проводников без использования дополнительных инструментов.
Удобное отсоединение проводников с помощью нажатия на кнопку.
Высококачественные пружины Push-In из нержавеющей стали обеспечивают надежное виброустойчивое соединение.
Подходит для всех типов проводов сечением от 1,5 до 10 мм2.
Большой ассортимент дополнительных аксессуаров.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CP_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Проходная клеммная колодка (ID: EC000897)

ID	Описание	Значение	Ед. изм.
EF007341	Сечение многожильного провода без наконечника	0,2...1,5	мм²
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000007	Цвет	Серый
EF002659	Количество уровней	2
EF002526	Тип электрич соединения 1	Соединение с пружинным зажимом
EF007343	Сечение многожильного гибкого провода	0,2...1,5	мм²
EF007337	Сечение одножильного жёсткого провода	0,2...1,5	мм²
EF002525	Требуется торцевая изолирующая пластина	Да
EF002522	Ширина или размер ячейки	3.5	мм
EF001596	Материал корпуса	Полиамид 6.6
EF007543	Материал изоляции корпуса	Прочее
EF008219	Место соединения	Сверху
EF002527	Тип электрич соединения 2	Соединение с пружинным зажимом
EF008250	Номин ток In	16	А
EF001438	Длина	67.20	мм
EF002660	Кол-во мест крепления зажимов на уровень	2
EF000228	Номин раб напряжение	500	В
EF001391	Количество полюсов	2
EF002393	Рабочая температура	-40...85	°C

Характеристики

class Проходная клеммная колодка
Гарантийный срок, Лет 5
Длина 67.20
Кол-во мест крепления зажимов на уровень 2
Количество полюсов 2
Количество уровней 2
Материал изоляции корпуса Прочее
Материал корпуса Полиамид 6.6
Место соединения Сверху
Номин раб напряжение 500
Номин ток In 16
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...1,5
Сечение многожильного провода без наконечника 0,2...1,5
Сечение одножильного жёсткого провода 0,2...1,5
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Соединение с пружинным зажимом
Тип электрич соединения 2 Соединение с пружинным зажимом
Требуется торцевая изолирующая пластина Да
Цвет Серый
Ширина или размер ячейки 3.5

В наличии на складе: 8450 шт.

253р.

На складе: 8450
Код товара: YCT23-00-2-K03-001
Артикул: YCT23-00-2-K03-001
