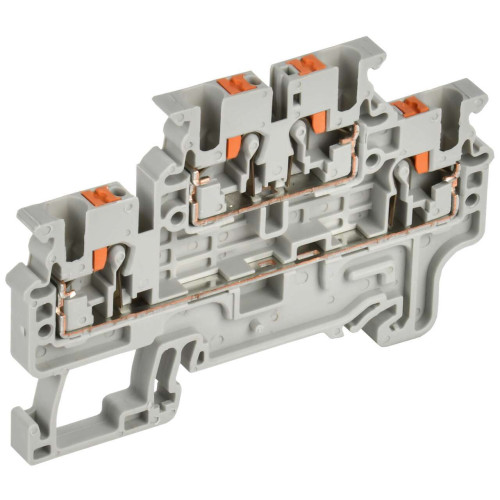

ARMAFIX Клемма пружин. Push-in CP-ML 2 ур. 2,5мм2 серая IEK

YCT23-00-2-K03-002

Описание
Характеристики

Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов. Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений. Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения. Многоуровневые клеммные колодки серии СР-ML представляют собой компактные двух- и трехуровневые клеммы типа Push-In. Эти клеммные колодки используются в приложениях с высокой плотностью проводки. Соединения и перемычки возможны на всех уровнях.

Преимущества

Компактная конструкция клемм.
Двухуровневые клеммные колодки обеспечивают экономию места в монтажном шкафу.
Присоединение проводников без использования дополнительных инструментов.
Удобное отсоединение проводников с помощью нажатия на кнопку.
Высококачественные пружины Push-In из нержавеющей стали обеспечивают надежное виброустойчивое соединение.
Подходит для всех типов проводов сечением от 1,5 до 10 мм2.
Большой ассортимент дополнительных аксессуаров.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kolodki_klemmnye_CP_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Видео о клеммах IEK серии ARMAFIX

Класс: Проходная клеммная колодка (ID: EC000897)

ID	Описание	Значение	Ед. изм.
EF007341	Сечение многожильного провода без наконечника	0,2...2,5	мм²
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000007	Цвет	Серый
EF002659	Количество уровней	2
EF002526	Тип электрич соединения 1	Соединение с пружинным зажимом
EF001438	Длина	72.70	мм
EF007337	Сечение одножильного жёсткого провода	0,2...4	мм²
EF002660	Кол-во мест крепления зажимов на уровень	2
EF001596	Материал корпуса	Полиамид 6.6
EF008250	Номин ток In	24	А
EF002525	Требуется торцевая изолирующая пластина	Да
EF007543	Материал изоляции корпуса	Прочее
EF002522	Ширина или размер ячейки	5.0	мм
EF001391	Количество полюсов	2
EF000228	Номин раб напряжение	1000	В
EF002527	Тип электрич соединения 2	Соединение с пружинным зажимом
EF008219	Место соединения	Сверху
EF002393	Рабочая температура	-40...85	°C
EF007343	Сечение многожильного гибкого провода	0,2...2,5	мм²

Характеристики

class Проходная клеммная колодка
Гарантийный срок, Лет 5
Длина 72.70
Кол-во мест крепления зажимов на уровень 2
Количество полюсов 2
Количество уровней 2
Материал изоляции корпуса Прочее
Материал корпуса Полиамид 6.6
Место соединения Сверху
Номин раб напряжение 1000
Номин ток In 24
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...2,5
Сечение многожильного провода без наконечника 0,2...2,5
Сечение одножильного жёсткого провода 0,2...4
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Соединение с пружинным зажимом
Тип электрич соединения 2 Соединение с пружинным зажимом
Требуется торцевая изолирующая пластина Да
Цвет Серый
Ширина или размер ячейки 5.0

В наличии на складе: 3873 шт.

186р.

На складе: 3873
Код товара: YCT23-00-2-K03-002
Артикул: YCT23-00-2-K03-002
