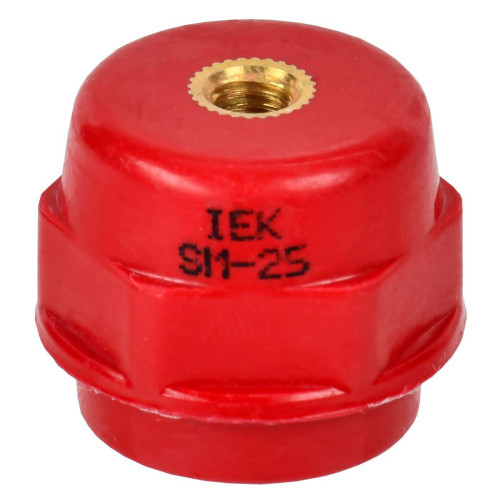

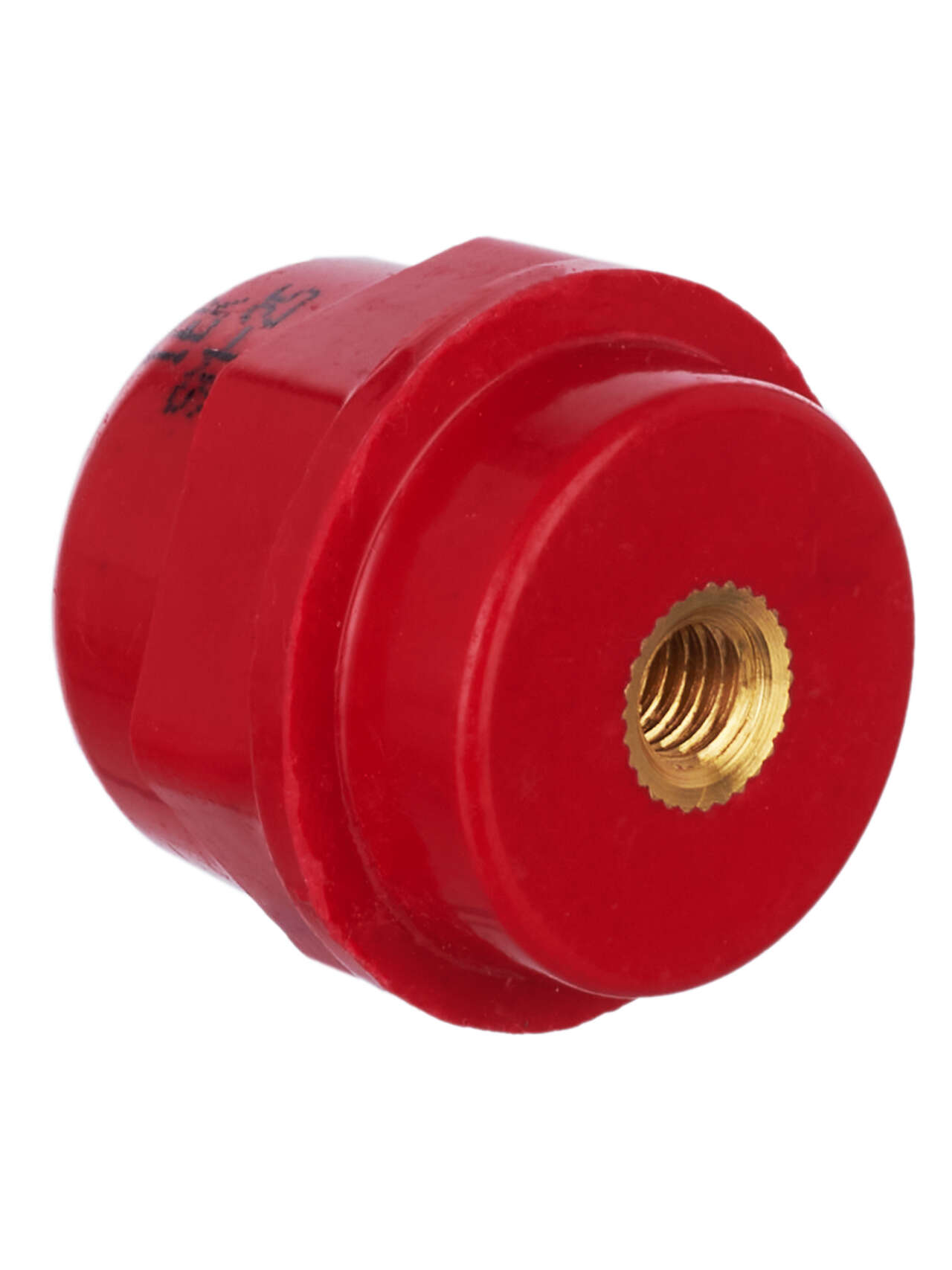

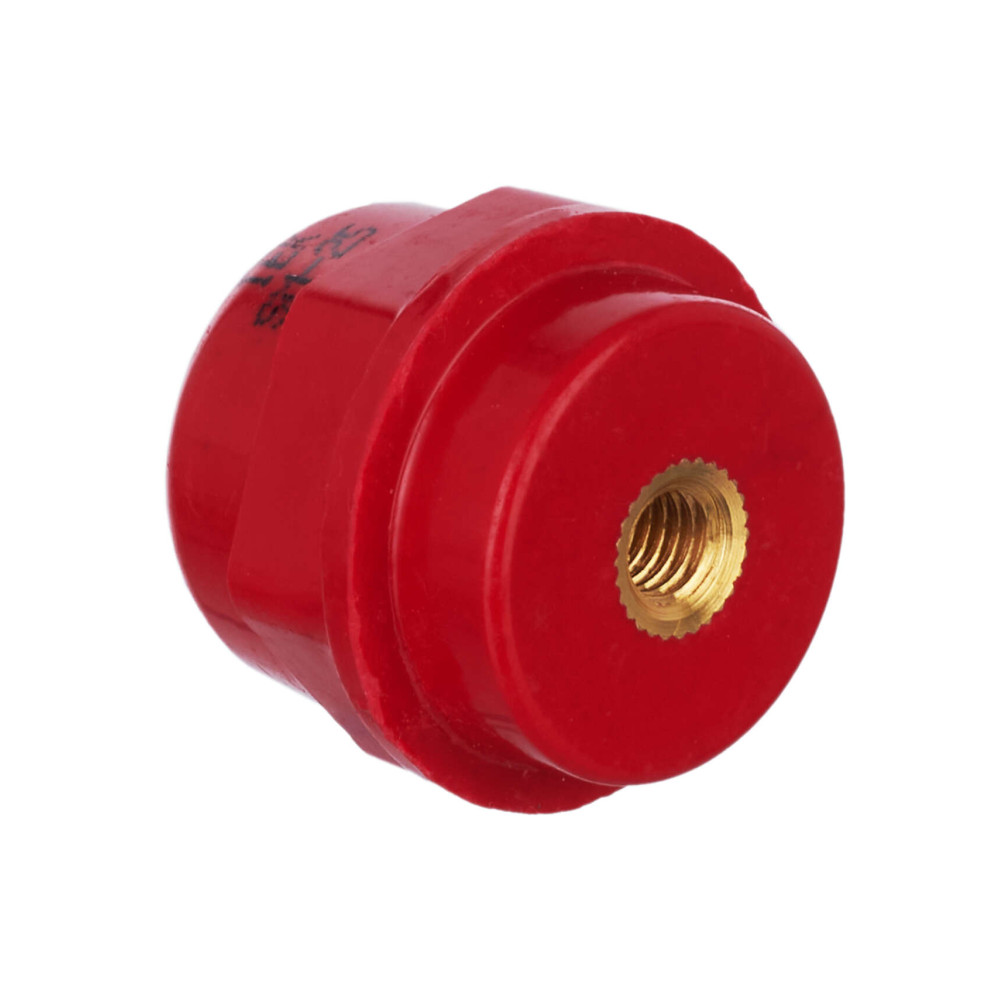

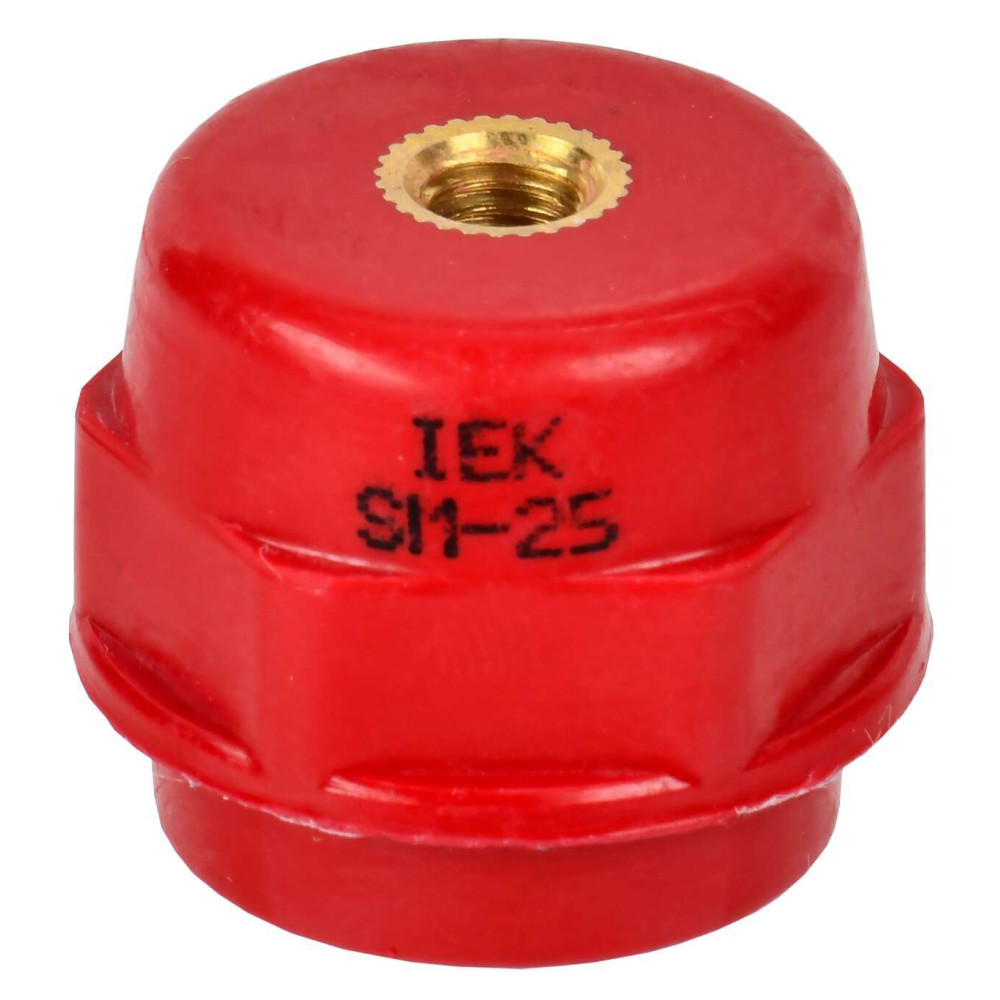

Изолятор SM25 (М6) силовой IEK

Name: Изолятор SM25 (М6) силовой IEK
Brand: Powerom
SKU: YIS11-25-06
Price: 56.00 RUB
Availability: InStock

YIS11-25-06

Описание
Характеристики

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Аналоги: YIS11-25-06-B

Преимущества

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SM_passport_122016.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YIS11-25-06 Изолятор SM25 (М6) силовой ИЭК.STEP

Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
EF006811	Тип конструкции	Изолятор SM
EF007926	Макс. номин. ток	275	А
EF003563	Метрический размер резьбы - М	6
IEK_F001405	Пакет шин 5(3), 10(2)	Нет
IEK_F000296	Выдерж напряж грозового импульса	6.0	кВ
EF000007	Цвет	Красный
EF002169	Материал	Полимерный материал
EF000167	Вес	30	г
IEK_F000297	Механ разрушающая сила на изгиб	6	кН
EF002386	Температура эксплуатации	-40...60	°C
EF000368	Длина резьбы	9	мм
EF000040	Высота	25.0	мм
EF001257	Вид или марка материала	Полиамид усиленный стекловолокном
EF000228	Номин раб напряжение	1000	В
IEK_F000299	Наибольший наружн диаметр	30	мм
IEK_F000300	Наименьший наружн диаметр	25	мм
EF002638	Расстояние между шинами	50...125	мм
IEK_F000298	Механ разрушающий крутящий момент	0.2	кНм
EF002640	Толщина шин	-	мм

Характеристики

class Шинодержатель (шинный изолятор)
Вес 30
Вид или марка материала Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса 6.0
Высота 25.0
Гарантийный срок, Лет 3
Длина резьбы 9
Количество полюсов 1
Макс. номин. ток 275
Материал Полимерный материал
Метрический размер резьбы - М 6
Механ разрушающая сила на изгиб 6
Механ разрушающий крутящий момент 0.2
Наибольший наружн диаметр 30
Наименьший наружн диаметр 25
Номин раб напряжение 1000
Пакет шин 5(3), 10(2) Нет
Расстояние между шинами 50...125
Температура эксплуатации -40...60
Тип конструкции Изолятор SM
Толщина шин -
Цвет Красный
