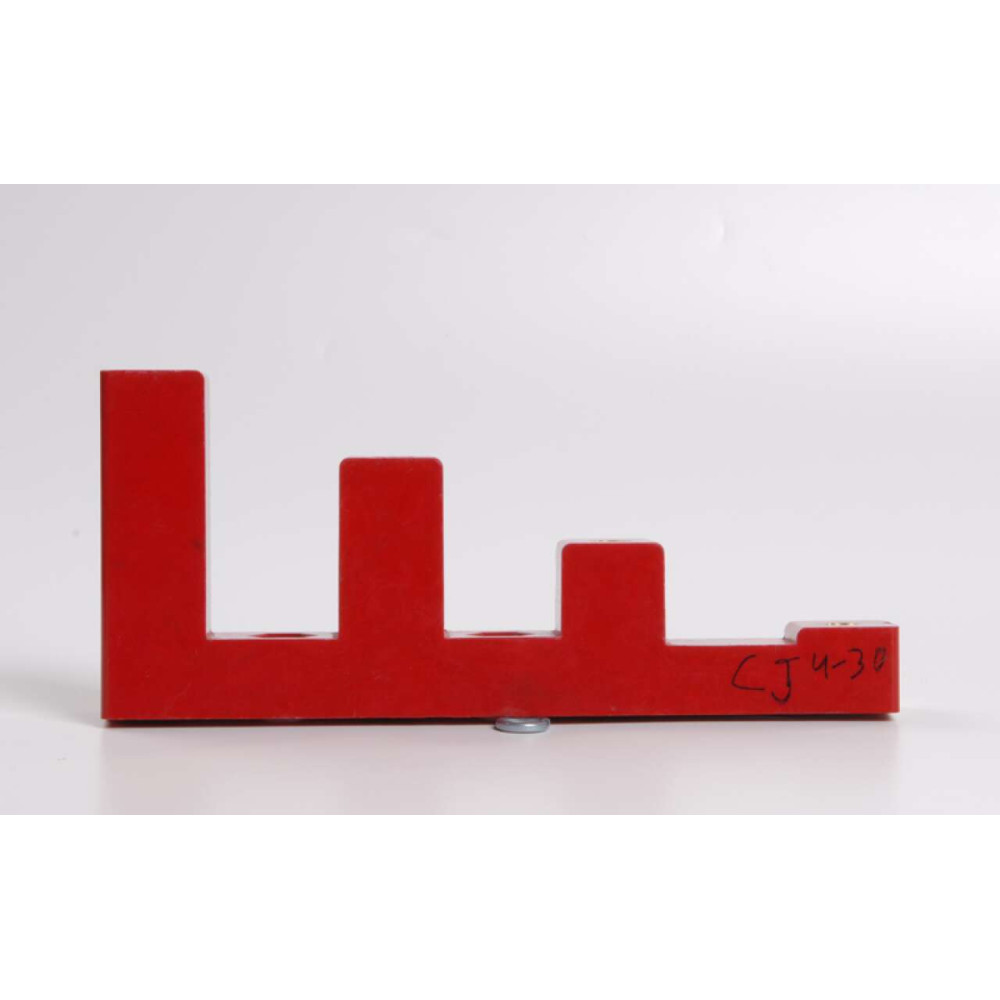

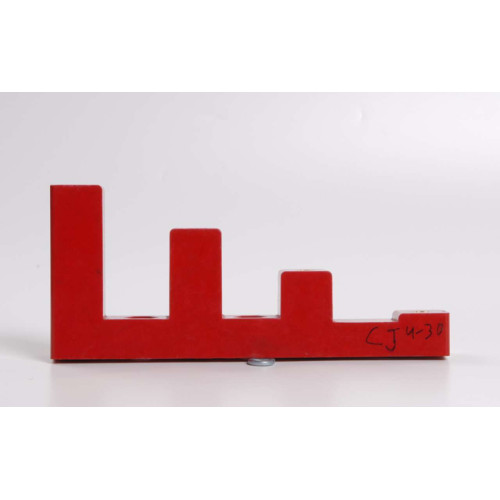

Изолятор ступенчатый ИСв4-30 (М8) силовой IEK

YIS11-4-30-8

Описание
Характеристики

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования. Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Аналоги: YIS11-4-30-8-B

Преимущества

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Документация

Сертификаты

Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	4
EF006811	Тип конструкции	Изолятор ступенчатый
EF007926	Макс. номин. ток	700	А
EF003563	Метрический размер резьбы - М	8
IEK_F001405	Пакет шин 5(3), 10(2)	Нет
EF000167	Вес	520	г
EF000368	Длина резьбы	15	мм
EF002386	Температура эксплуатации	-60...80	°C
EF000007	Цвет	Красный
IEK_F000296	Выдерж напряж грозового импульса	18.0	кВ
IEK_F000306	Разрушающий крутящий момент	50	нм
EF000049	Глубина	30.0	мм
IEK_F000304	Предел прочности на изгиб	125	Мпа
IEK_F000302	Кратковрем выдерж напряж промышл частоты	3.0	кВ
EF000040	Высота	100.0	мм
EF002638	Расстояние между шинами	63...68	мм
EF002640	Толщина шин	-	мм
IEK_F000303	Напряж пробоя изоляции промышл частоты	14.0	кВ
IEK_F000307	Диам отв под крепежные болты в шинах	9.0	мм
EF000008	Ширина	229.0	мм
EF001257	Вид или марка материала	Полиамид усиленный стекловолокном
IEK_F000305	Момент затяжки болтов крепленния шин	10.0	нм
EF002169	Материал	Полимерный материал
EF000228	Номин раб напряжение	660	В

Характеристики

class Шинодержатель (шинный изолятор)
Вес 520
Вид или марка материала Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса 18.0
Высота 100.0
Гарантийный срок, Лет 3
Глубина 30.0
Диам отв под крепежные болты в шинах 9.0
Длина резьбы 15
Количество полюсов 4
Кратковрем выдерж напряж промышл частоты 3.0
Макс. номин. ток 700
Материал Полимерный материал
Метрический размер резьбы - М 8
Момент затяжки болтов крепленния шин 10.0
Напряж пробоя изоляции промышл частоты 14.0
Номин раб напряжение 660
Пакет шин 5(3), 10(2) Нет
Предел прочности на изгиб 125
Разрушающий крутящий момент 50
Расстояние между шинами 63...68
Температура эксплуатации -60...80
Тип конструкции Изолятор ступенчатый
Толщина шин -
Цвет Красный
Ширина 229.0

В наличии на складе: Ожидается поступление

700р.

Ожидается поступление
Код товара: YIS11-4-30-8
Артикул: YIS11-4-30-8
