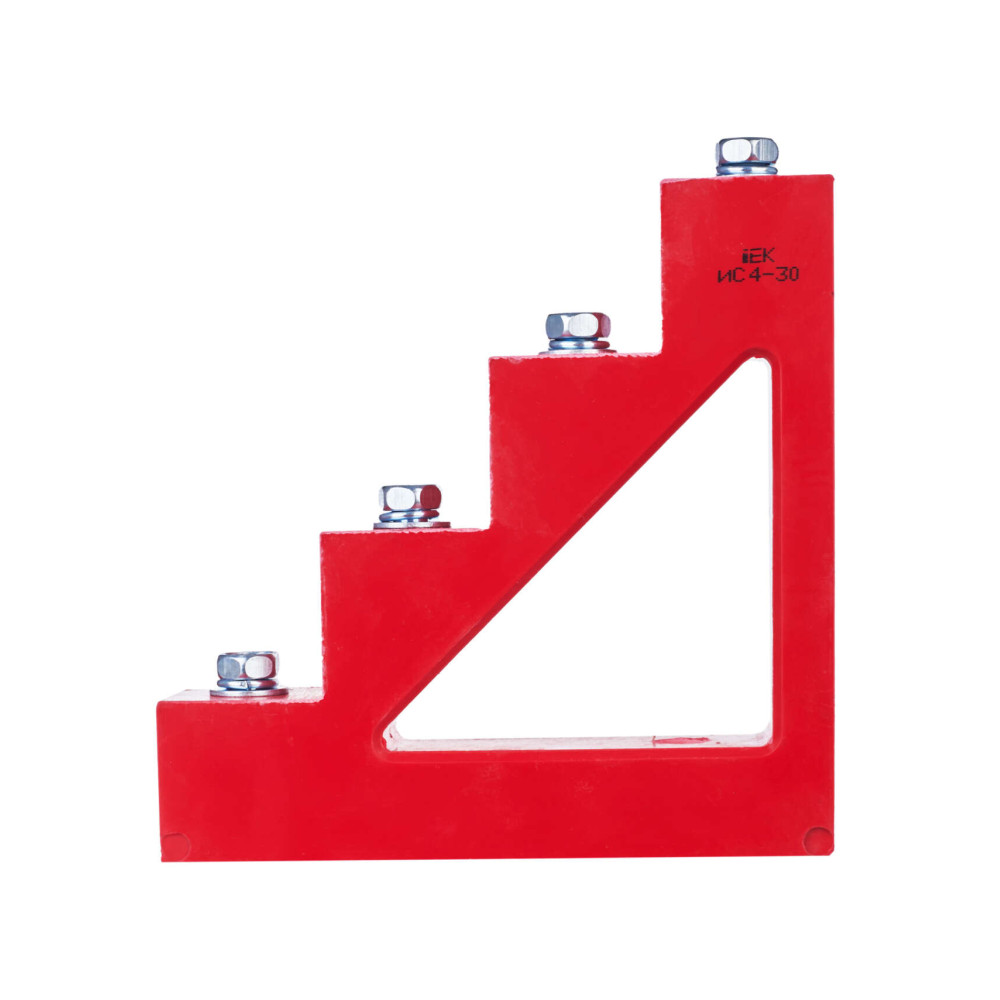

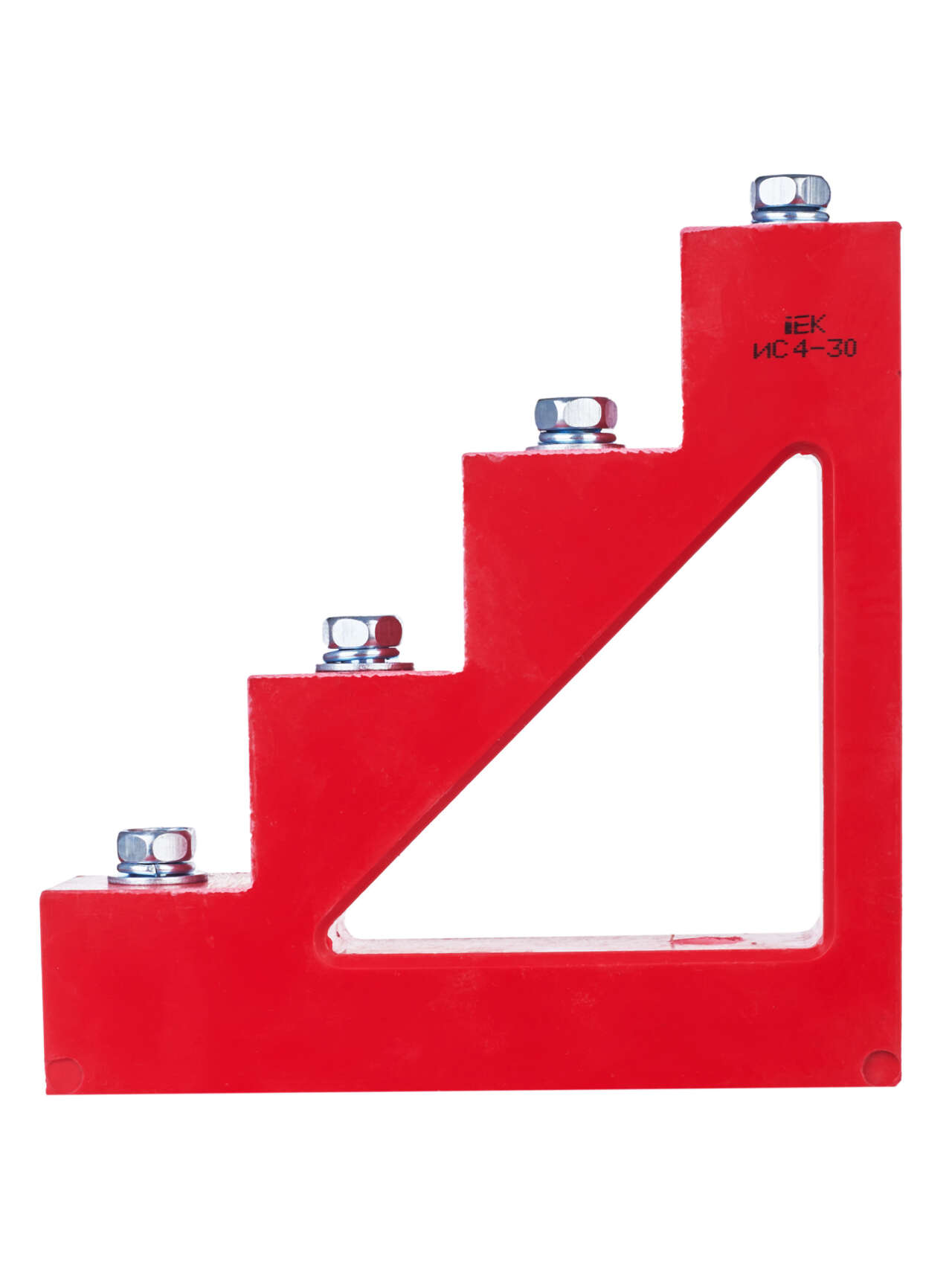

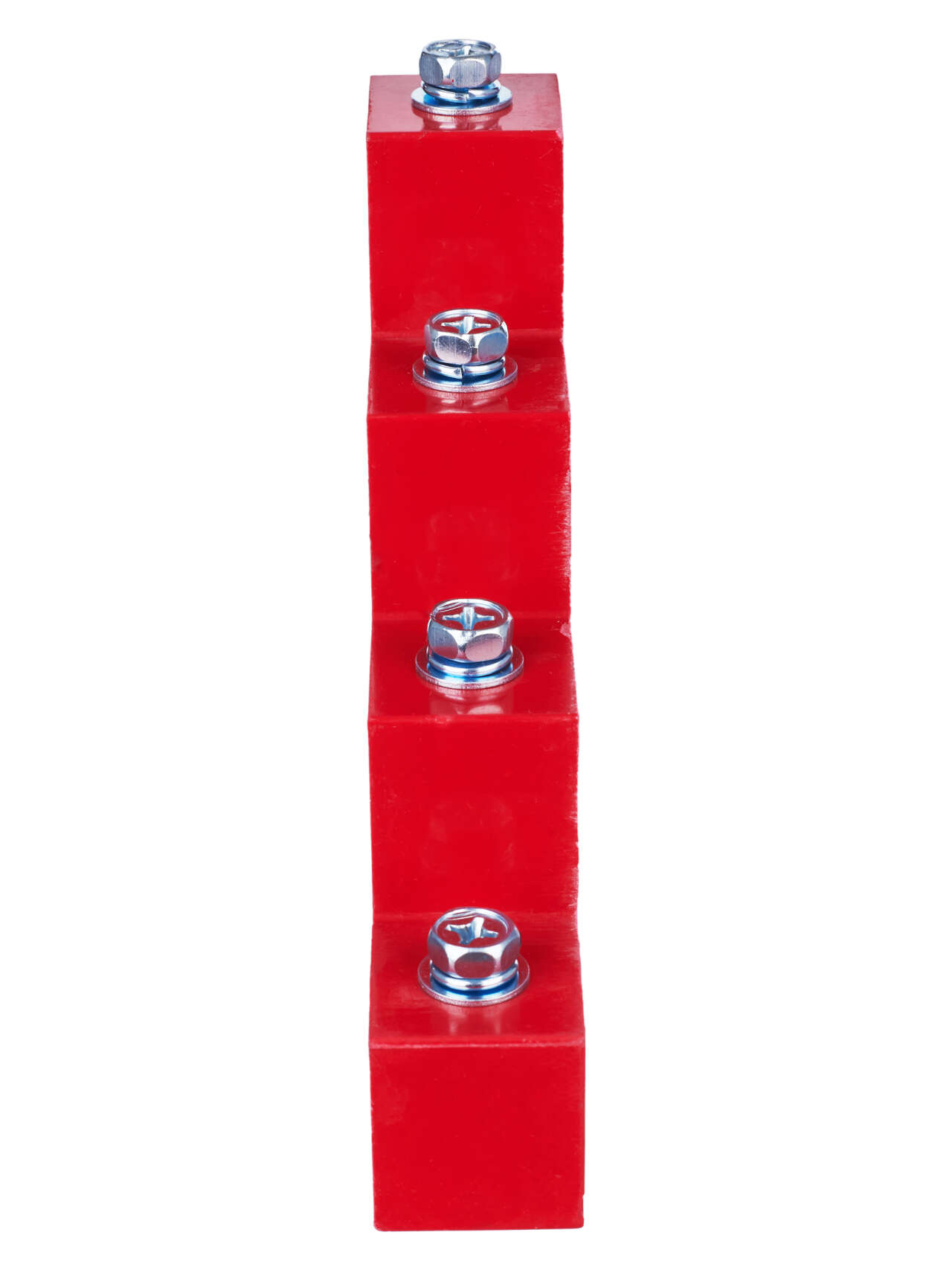

Изолятор ступенчатый ИС4-30 (М8) силовой с болтом IEK

Name: Изолятор ступенчатый ИС4-30 (М8) силовой с болтом IEK
Brand: Powerom
SKU: YIS11-4-30-B
Price: 640.00 RUB
Availability: InStock

YIS11-4-30-B

Описание
Характеристики

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования. Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Аналоги: YIS11-4-30

Преимущества

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Step_izolator_IS_ISv_passport_11022013.pdf

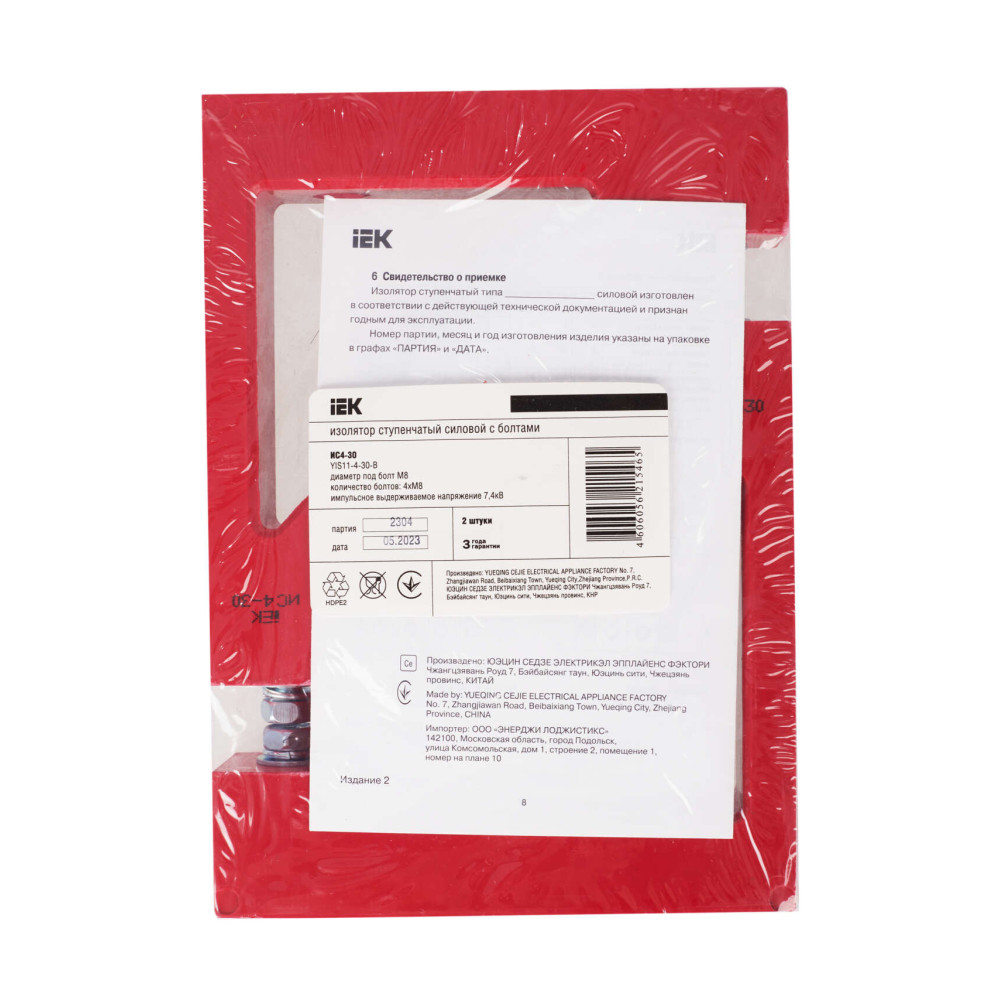

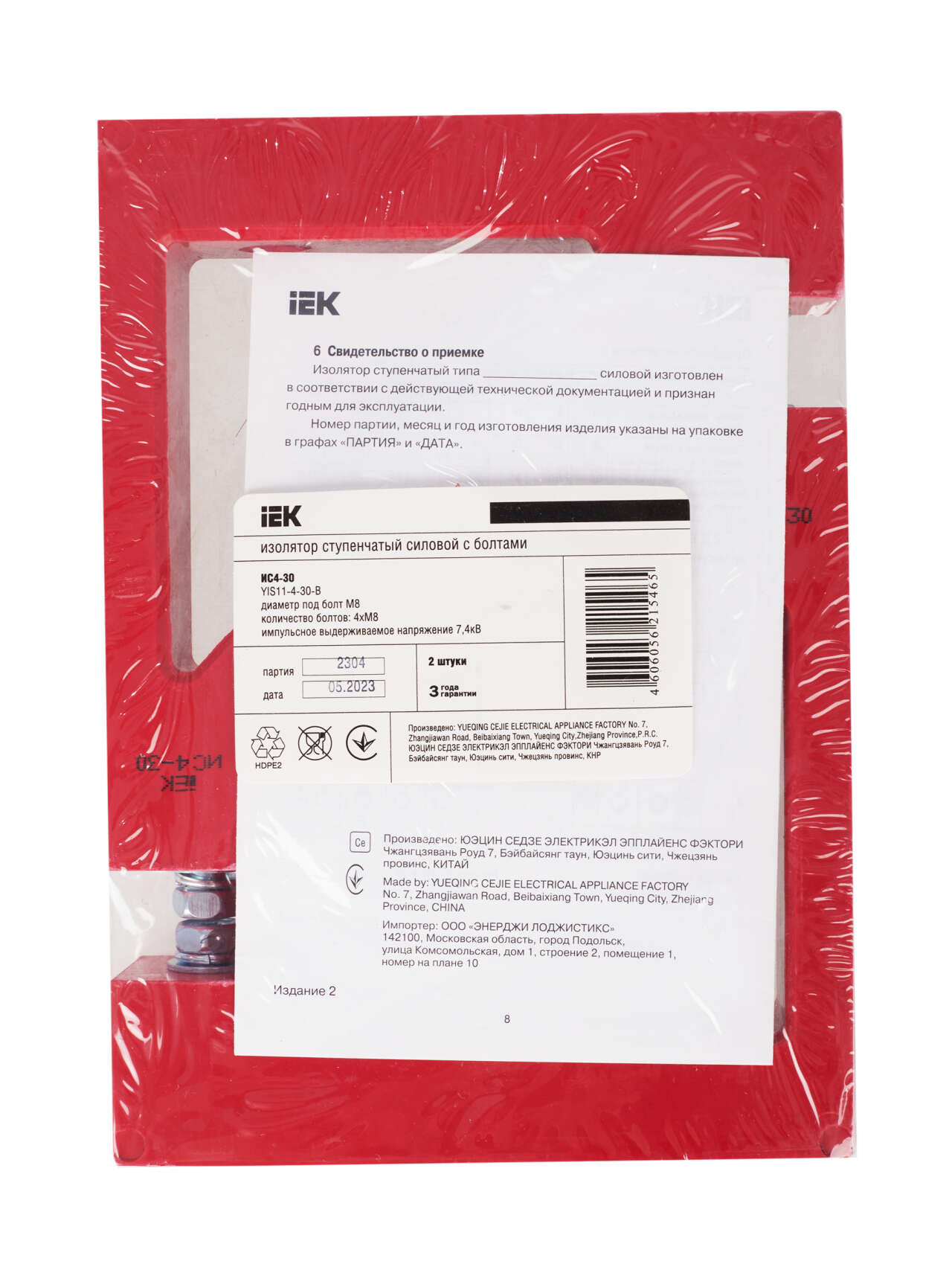

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YIS11-4-30-B Изолятор ступенчатый ИС4-30 (М8) силовой с болтом ИЭК.STEP

Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	4
EF006811	Тип конструкции	Изолятор ступенчатый
EF007926	Макс. номин. ток	450	А
EF003563	Метрический размер резьбы - М	8
IEK_F001405	Пакет шин 5(3), 10(2)	Нет
EF002169	Материал	Полимерный материал
IEK_F000301	Кол-во болтов на изолятор	4	шт
IEK_F000307	Диам отв под крепежные болты в шинах	9.0	мм
IEK_F000303	Напряж пробоя изоляции промышл частоты	8.0	кВ
EF000040	Высота	132.0	мм
IEK_F000304	Предел прочности на изгиб	125	Мпа
EF000007	Цвет	Красный
EF000167	Вес	520	г
EF000049	Глубина	30.0	мм
EF000228	Номин раб напряжение	660	В
EF002640	Толщина шин	-	мм
EF000008	Ширина	132.0	мм
EF002638	Расстояние между шинами	33	мм
IEK_F000306	Разрушающий крутящий момент	50	нм
EF002386	Температура эксплуатации	-60...80	°C
IEK_F000296	Выдерж напряж грозового импульса	9.0	кВ
IEK_F000305	Момент затяжки болтов крепленния шин	10.0	нм
EF000368	Длина резьбы	15	мм
IEK_F000302	Кратковрем выдерж напряж промышл частоты	2.5	кВ
EF001257	Вид или марка материала	Полиамид усиленный стекловолокном

Характеристики

class Шинодержатель (шинный изолятор)
Вес 520
Вид или марка материала Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса 9.0
Высота 132.0
Гарантийный срок, Лет 3
Глубина 30.0
Диам отв под крепежные болты в шинах 9.0
Длина резьбы 15
Кол-во болтов на изолятор 4
Количество полюсов 4
Кратковрем выдерж напряж промышл частоты 2.5
Макс. номин. ток 450
Материал Полимерный материал
Метрический размер резьбы - М 8
Момент затяжки болтов крепленния шин 10.0
Напряж пробоя изоляции промышл частоты 8.0
Номин раб напряжение 660
Пакет шин 5(3), 10(2) Нет
Предел прочности на изгиб 125
Разрушающий крутящий момент 50
Расстояние между шинами 33
Температура эксплуатации -60...80
Тип конструкции Изолятор ступенчатый
Толщина шин -
Цвет Красный
Ширина 132.0
