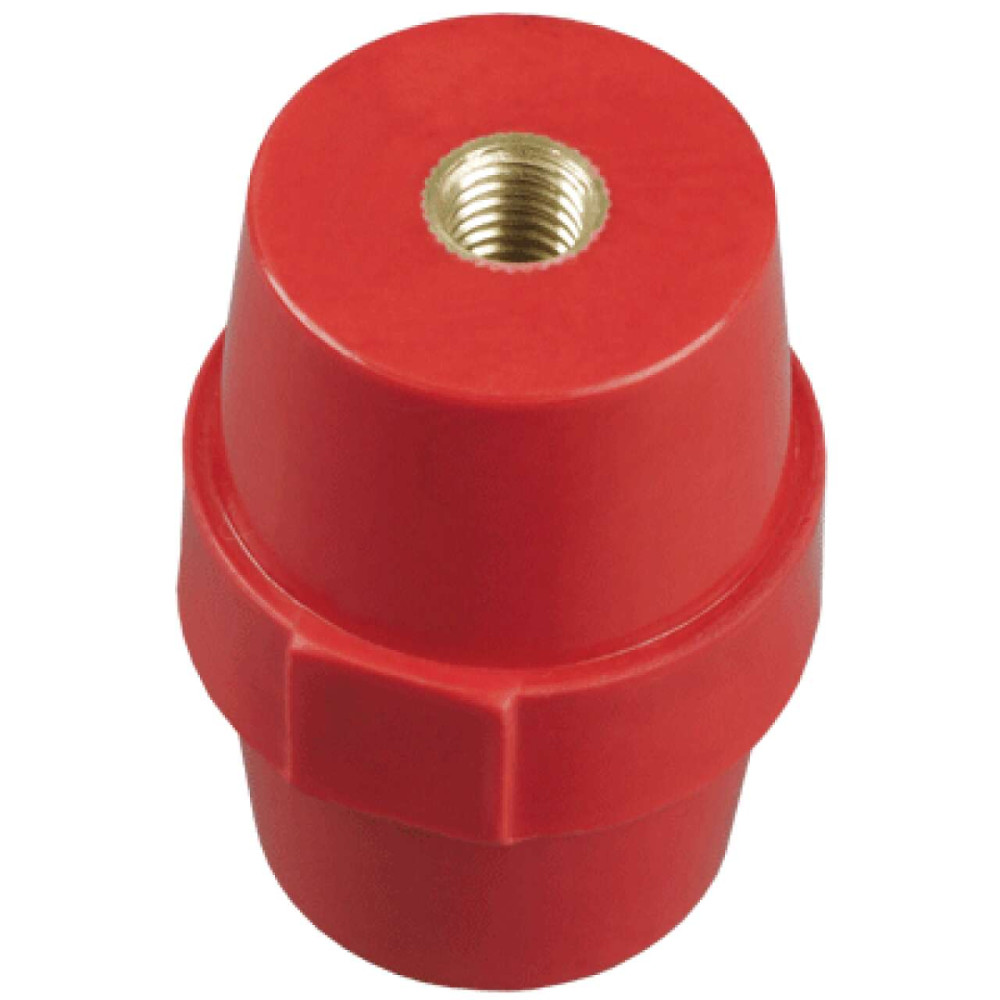

ОформитьИзолятор SM45 (М8) силовой IEK
YIS11-45-14
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Аналоги: YIS11-45-14-B
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Класс: Шинодержатель (шинный изолятор) (ID: EC001166)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001391 | Количество полюсов | 1 | |
| EF006811 | Тип конструкции | Изолятор SM | |
| EF007926 | Макс. номин. ток | 500 | А |
| EF003563 | Метрический размер резьбы - М | 8 | |
| IEK_F001405 | Пакет шин 5(3), 10(2) | Нет | |
| EF000167 | Вес | 77 | г |
| EF000228 | Номин раб напряжение | 1000 | В |
| EF002386 | Температура эксплуатации | -40...60 | °C |
| EF000007 | Цвет | Красный | |
| EF001257 | Вид или марка материала | Полиамид усиленный стекловолокном | |
| EF002169 | Материал | Полимерный материал | |
| EF000040 | Высота | 45.0 | мм |
| IEK_F000296 | Выдерж напряж грозового импульса | 14.0 | кВ |
| IEK_F000300 | Наименьший наружн диаметр | 30 | мм |
| IEK_F000298 | Механ разрушающий крутящий момент | 0.6 | кНм |
| EF000368 | Длина резьбы | 11 | мм |
| EF002638 | Расстояние между шинами | 50...125 | мм |
| IEK_F000297 | Механ разрушающая сила на изгиб | 10 | кН |
| IEK_F000299 | Наибольший наружн диаметр | 36 | мм |
| EF002640 | Толщина шин | - | мм |
Характеристики
- class Шинодержатель (шинный изолятор)
- Вес 77
- Вид или марка материала Полиамид усиленный стекловолокном
- Выдерж напряж грозового импульса 14.0
- Высота 45.0
- Гарантийный срок, Лет 3
- Длина резьбы 11
- Количество полюсов 1
- Макс. номин. ток 500
- Материал Полимерный материал
- Метрический размер резьбы - М 8
- Механ разрушающая сила на изгиб 10
- Механ разрушающий крутящий момент 0.6
- Наибольший наружн диаметр 36
- Наименьший наружн диаметр 30
- Номин раб напряжение 1000
- Пакет шин 5(3), 10(2) Нет
- Расстояние между шинами 50...125
- Температура эксплуатации -40...60
- Тип конструкции Изолятор SM
- Толщина шин -
- Цвет Красный
В наличии на складе: Ожидается поступление
99р.
- Ожидается поступление
- Код товара: YIS11-45-14
- Артикул: YIS11-45-14
