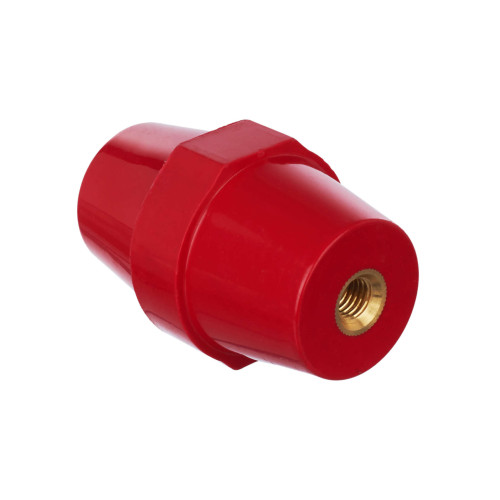

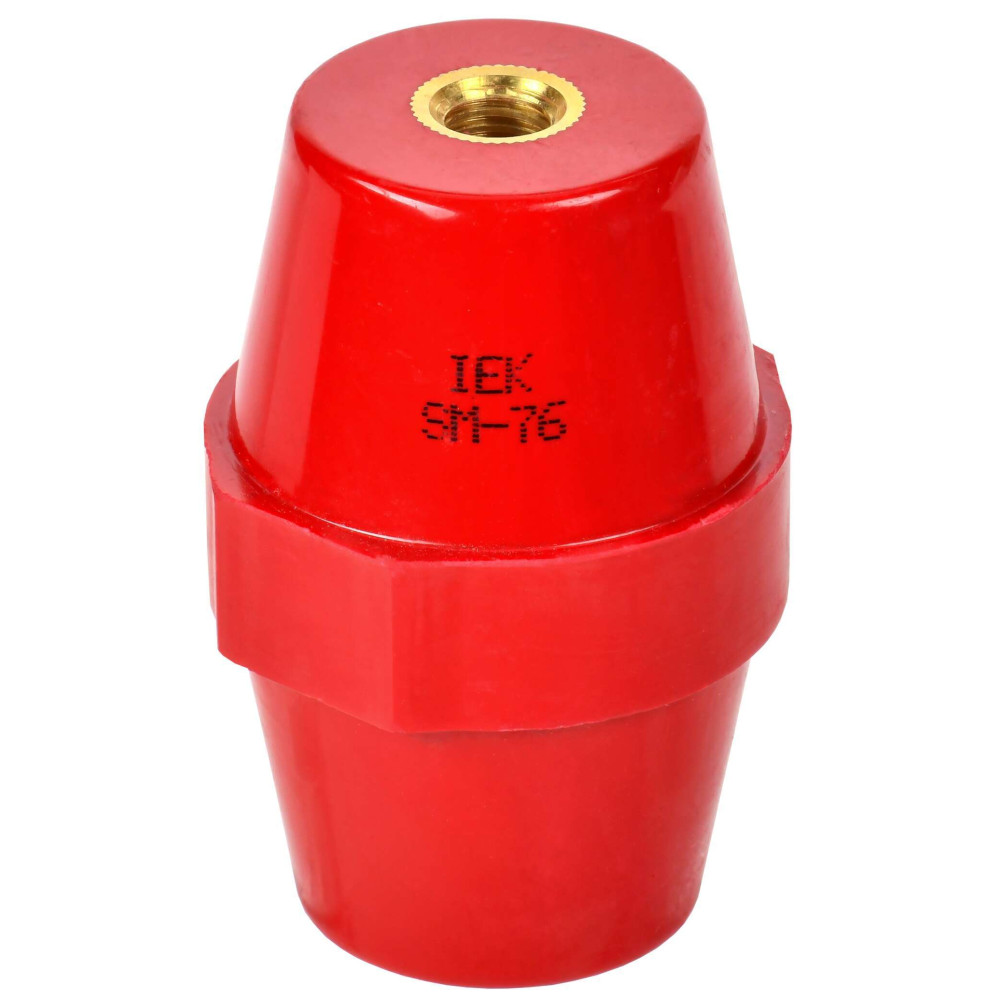

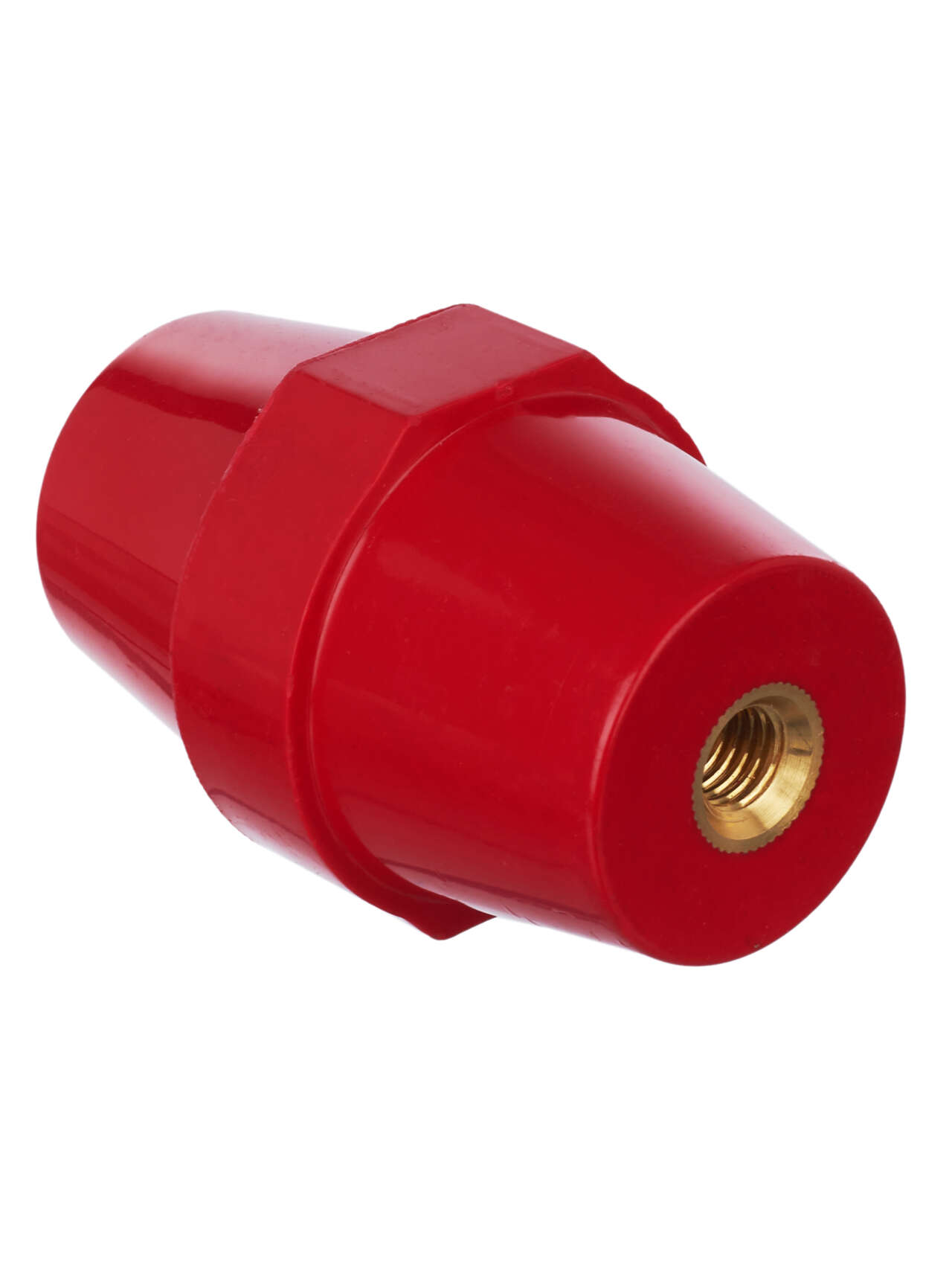

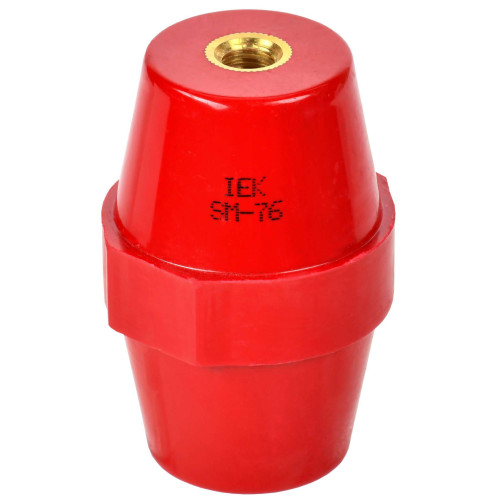

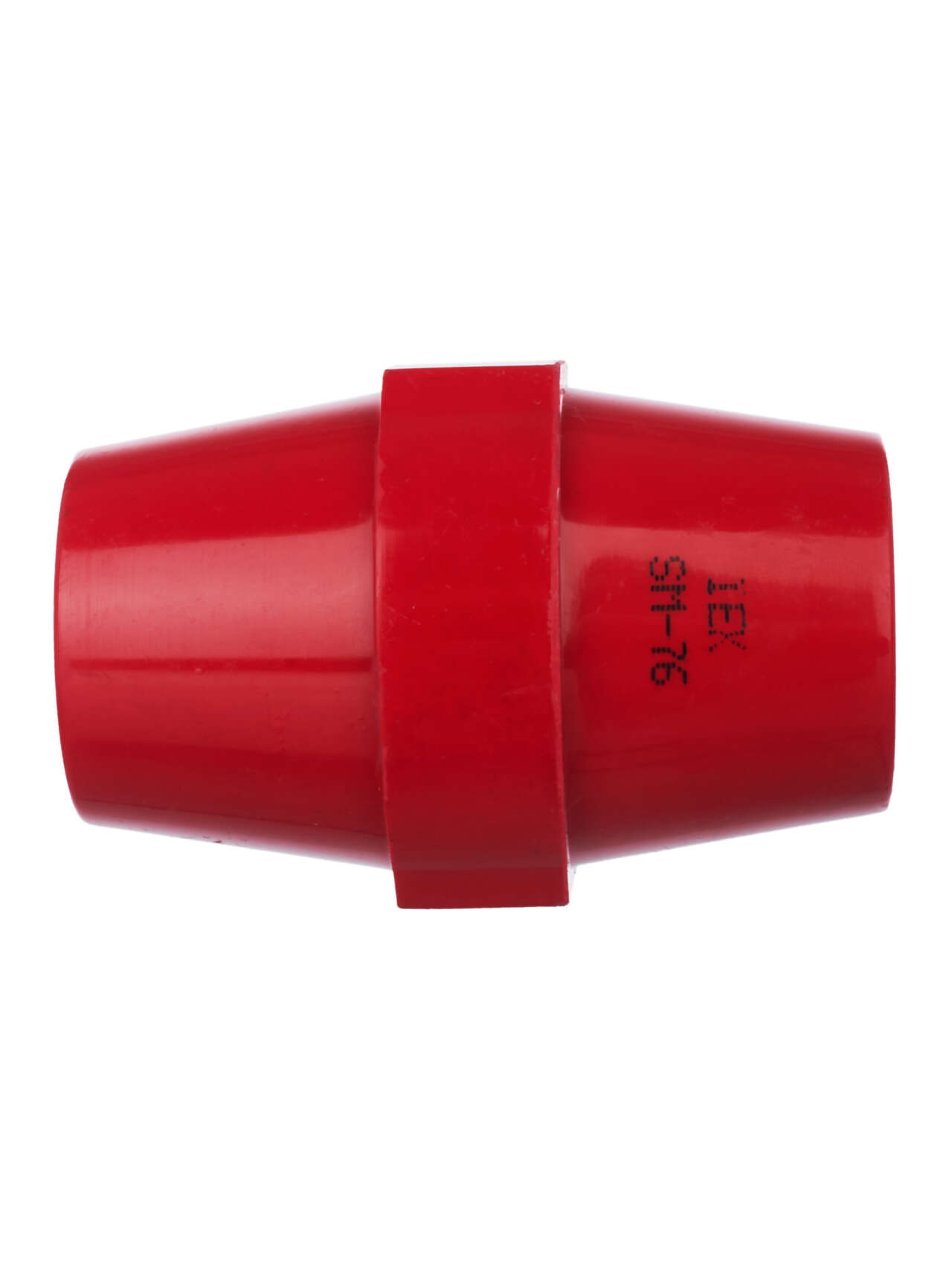

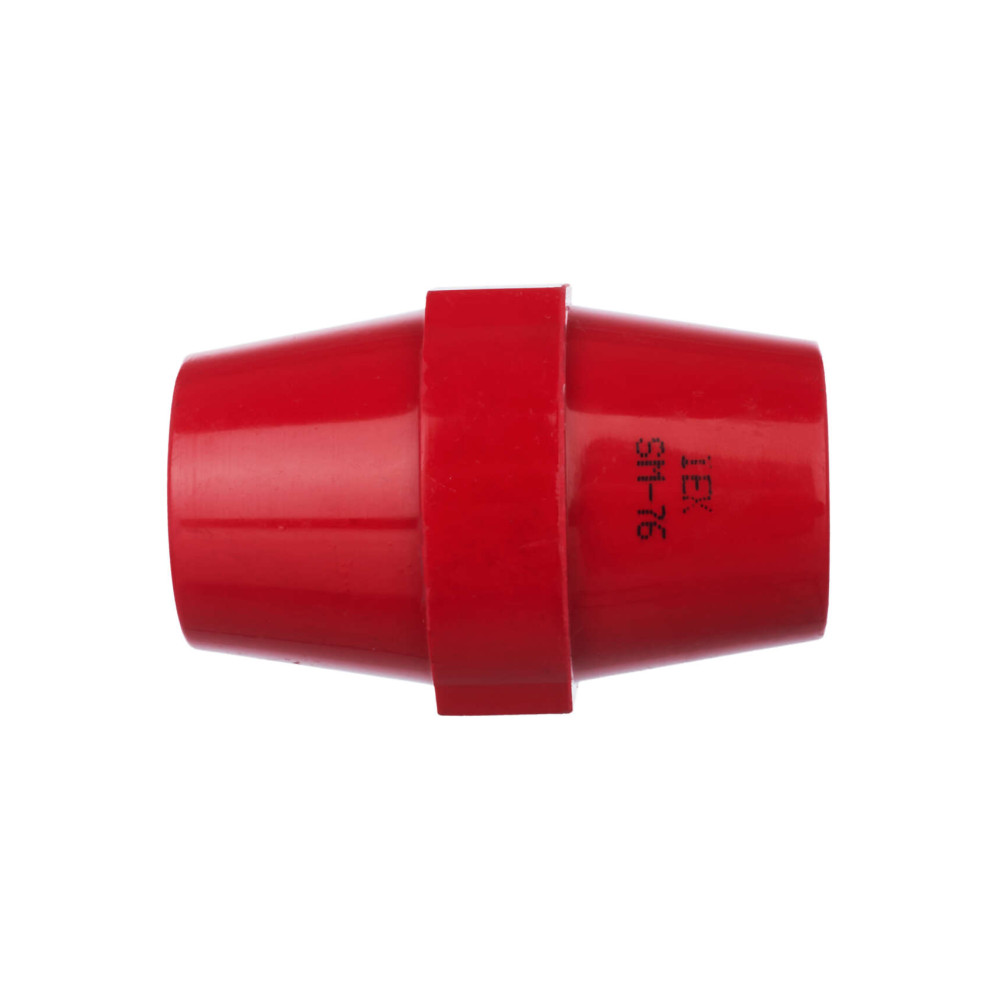

Изолятор SM76 (М10) силовой IEK

Name: Изолятор SM76 (М10) силовой IEK
Brand: Powerom
SKU: YIS11-76-25
Price: 270.00 RUB
Availability: InStock

YIS11-76-25

Описание
Характеристики

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Аналоги: YIS11-76-25-B

Преимущества

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SM_passport_122016.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YIS11-76-25 Изолятор SM76 (М10) силовой ИЭК.STEP

Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
EF006811	Тип конструкции	Изолятор SM
EF007926	Макс. номин. ток	1250	А
EF003563	Метрический размер резьбы - М	10
IEK_F001405	Пакет шин 5(3), 10(2)	Нет
EF002386	Температура эксплуатации	-40...60	°C
EF000007	Цвет	Красный
EF001257	Вид или марка материала	Полиамид усиленный стекловолокном
EF000040	Высота	76.0	мм
IEK_F000298	Механ разрушающий крутящий момент	0.8	кНм
IEK_F000299	Наибольший наружн диаметр	50	мм
EF002169	Материал	Полимерный материал
EF002640	Толщина шин	-	мм
EF000368	Длина резьбы	16	мм
IEK_F000297	Механ разрушающая сила на изгиб	30	кН
EF002638	Расстояние между шинами	50...125	мм
EF000167	Вес	250	г
IEK_F000300	Наименьший наружн диаметр	36	мм
EF000228	Номин раб напряжение	1000	В
IEK_F000296	Выдерж напряж грозового импульса	25.0	кВ

Характеристики

class Шинодержатель (шинный изолятор)
Вес 250
Вид или марка материала Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса 25.0
Высота 76.0
Гарантийный срок, Лет 3
Длина резьбы 16
Количество полюсов 1
Макс. номин. ток 1250
Материал Полимерный материал
Метрический размер резьбы - М 10
Механ разрушающая сила на изгиб 30
Механ разрушающий крутящий момент 0.8
Наибольший наружн диаметр 50
Наименьший наружн диаметр 36
Номин раб напряжение 1000
Пакет шин 5(3), 10(2) Нет
Расстояние между шинами 50...125
Температура эксплуатации -40...60
Тип конструкции Изолятор SM
Толщина шин -
Цвет Красный
